Ventilateurs de plafond avec lumière pour plafonds inclinés et voûtés : compatibilité et ajustement
Un ventilateur de plafond avec lumière peut convenir à un plafond incliné ou voûté si l’angle du plafond est accepté par le système de montage, si le point de fixation est adapté aux charges d’un ventilateur et si les pales ainsi que le luminaire conservent un dégagement suffisant. Si la pente dépasse la plage prévue par le montage d’origine, utilisez uniquement un adaptateur pour plafond incliné compatible avec le modèle ; la longueur de tige de suspension se choisit ensuite selon la hauteur, le dégagement et la position souhaitée du ventilateur.
Vérifier la compatibilité avant de choisir une configuration
Ce vérificateur synthétise les cinq relations qui déterminent l’adéquation : pente, montage, support, dégagement et position finale. Il ne remplace pas la notice du fabricant ni les exigences électriques locales.
Renseignez les cinq critères. Un seul critère essentiel non satisfait suffit à rendre la configuration non prête.
Règle de décision : aucune valeur d’angle n’est universelle. La limite pertinente est celle indiquée pour le ventilateur, son support ou son adaptateur compatible.
Commencez par mesurer la pente, puis comparez-la à la plage admise par le système de montage. Vérifiez ensuite le support structurel, la tige de suspension, le cercle balayé par les pales et la hauteur du luminaire : la géométrie complète de l’installation est plus importante qu’une simple étiquette « plafond incliné ».
Comment fonctionnent les ventilateurs de plafond avec lumière sur les plafonds inclinés et voûtés : principes fondamentaux et contraintes de compatibilité
Sur un plafond incliné, un ventilateur compatible n’est pas censé suivre la pente avec son plan de rotation. Dans les systèmes à suspension inclinable prévus à cet effet, la connexion au plafond absorbe l’angle tandis que la tige et le moteur restent dans l’orientation prévue par le fabricant. La compatibilité dépend donc de la relation entre pente, articulation de montage, dégagement et position finale.
Relations à vérifier
| Entité / attribut | Valeur ou condition utile | Effet pratique |
|---|---|---|
| Pente du plafond → angle | Dans la plage autorisée du montage, ou couverte par un adaptateur compatible | Détermine si l’installation peut rester correctement alignée. |
| Suspension → orientation | Tige libre de pendre comme prévu et moteur maintenu dans sa position de fonctionnement | Favorise un plan de rotation stable. |
| Pales → zone balayée | Cercle complet sans contact avec plafond, poutre, mur ou autre obstacle | Réduit le risque de collision et de fonctionnement irrégulier. |
| Luminaire → position | Hauteur et emplacement compatibles avec l’usage de la pièce | Préserve le dégagement vertical et une lumière utile. |
La pente n’agit donc pas seule sur le flux d’air ou la lumière : elle modifie surtout la position possible du ventilateur. Une fois le moteur correctement suspendu, l’envergure des pales, la hauteur de suspension et le volume de la pièce deviennent les variables principales pour le brassage d’air et l’éclairage. Pour replacer ces choix dans l’ensemble des configurations possibles, consultez le guide des ventilateurs de plafond avec lumière.
Limites d'angle du plafond et exigences de pente pour une installation sécurisée d'un ventilateur de plafond avec lumière
Il n’existe pas de limite d’angle universelle pour tous les ventilateurs de plafond. La valeur décisive est l’angle maximal ou la plage de pente indiquée pour le système de montage du modèle concerné ; certains modèles acceptent directement une pente, d’autres exigent un adaptateur spécifique, et certains ne doivent pas être utilisés au-delà de leur plage prévue.
Interpréter la pente mesurée
| Condition | Interprétation | Décision |
|---|---|---|
| Angle dans la plage du montage d’origine | La pente est prise en charge sans adaptation supplémentaire, sous réserve des autres critères. | Vérifier support, dégagement et longueur de tige. |
| Angle hors plage d’origine, mais adaptateur approuvé disponible | L’adaptateur étend la compatibilité uniquement dans la plage annoncée pour cet ensemble. | Utiliser l’adaptateur compatible et recontrôler les dégagements. |
| Angle hors plage et aucun système compatible indiqué | La géométrie de montage n’est pas validée pour cette pente. | Ne pas supposer la compatibilité ; choisir une autre configuration ou un autre emplacement. |
Mesurer la pente avant le choix du ventilateur réduit l’incertitude : on compare ensuite cette mesure à la documentation du modèle, puis on contrôle le dégagement et le support. Pour les autres points de sécurité, consultez dégagement et sécurité de montage.

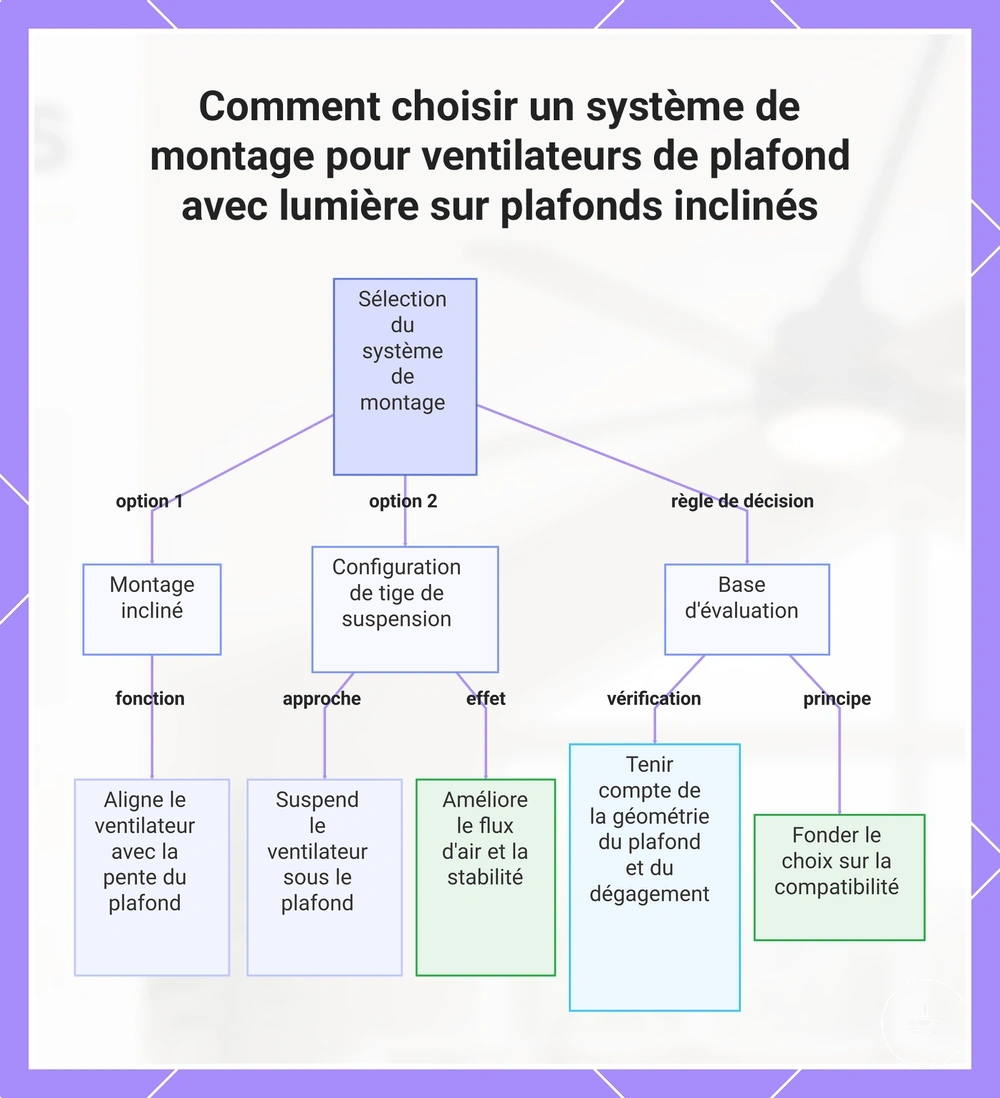

Choisir les systèmes de montage pour ventilateurs de plafond avec lumière sur plafonds inclinés et voûtés
Le système de montage doit gérer l’angle du plafond sans bloquer l’articulation ni forcer le ventilateur à suivre la pente. Un support inclinable, un adaptateur d’angle et une tige de suspension remplissent des fonctions différentes ; une tige plus longue ne remplace pas un montage qui n’accepte pas l’angle.
Fonction de chaque solution
| Solution | Fonction principale | À utiliser quand | Limite à vérifier |
|---|---|---|---|
| Montage inclinable d’origine | Permet à la suspension de s’adapter à une pente prévue par le fabricant. | La pente mesurée reste dans la plage native. | Angle maximal admis et liberté de l’articulation. |
| Adaptateur pour plafond incliné | Modifie l’interface plafond–suspension pour une pente plus importante. | Le fabricant ou le système de montage indique une compatibilité explicite. | Compatibilité avec le modèle et plage d’angle de l’adaptateur. |
| Tige de suspension compatible | Abaisse le ventilateur dans le volume de la pièce. | Il faut augmenter la distance au plafond ou mieux positionner le flux d’air. | Longueur, fixation, câblage, dégagement au sol et compatibilité mécanique. |
Le choix se fait donc dans cet ordre : compatibilité avec la pente, stabilité du montage, position verticale, puis qualité du brassage d’air et de l’éclairage. Cette séquence évite de sélectionner une tige ou un style de ventilateur avant d’avoir validé la géométrie de fixation.
Supports inclinés et kits adaptateurs pour installation sur plafond incliné
Un kit pour plafond incliné est utile seulement s’il forme un ensemble compatible avec le ventilateur et son système de suspension. Sa fonction est de permettre une articulation correcte à l’angle du plafond, pas de compenser une fixation structurelle inadéquate.
Checklist de compatibilité
- La documentation associe l’adaptateur au modèle ou au type de suspension utilisé.
- La plage d’angle de l’adaptateur couvre la pente réellement mesurée.
- La rotule, la tige ou l’articulation peut bouger sans être pincée par le cache de plafond.
- Les fixations et le point d’ancrage sont adaptés aux charges d’un ventilateur en rotation.
- La nouvelle position laisse le cercle balayé par les pales entièrement dégagé.
Sélection de la tige de suspension et réglage de la longueur pour le flux d'air et l'équilibre sur plafond voûté
La longueur de tige contrôle directement la position verticale du ventilateur. Allonger la tige augmente la distance au plafond mais réduit le dégagement sous le ventilateur ; raccourcir la tige produit l’effet inverse. Il n’existe donc pas une longueur unique valable pour tous les plafonds voûtés.
Séquence de sélection
- Repérer la hauteur et la pente au point de fixation, puis la zone où le ventilateur doit fonctionner.
- Choisir uniquement une tige et des raccords compatibles avec le système du fabricant.
- Vérifier la position finale du moteur, du luminaire et du cercle balayé par les pales.
- Comparer le gain de distance au plafond avec la perte de dégagement vertical sous le ventilateur.
- Valider le passage du câblage et les limites de montage avant de retenir la longueur finale.

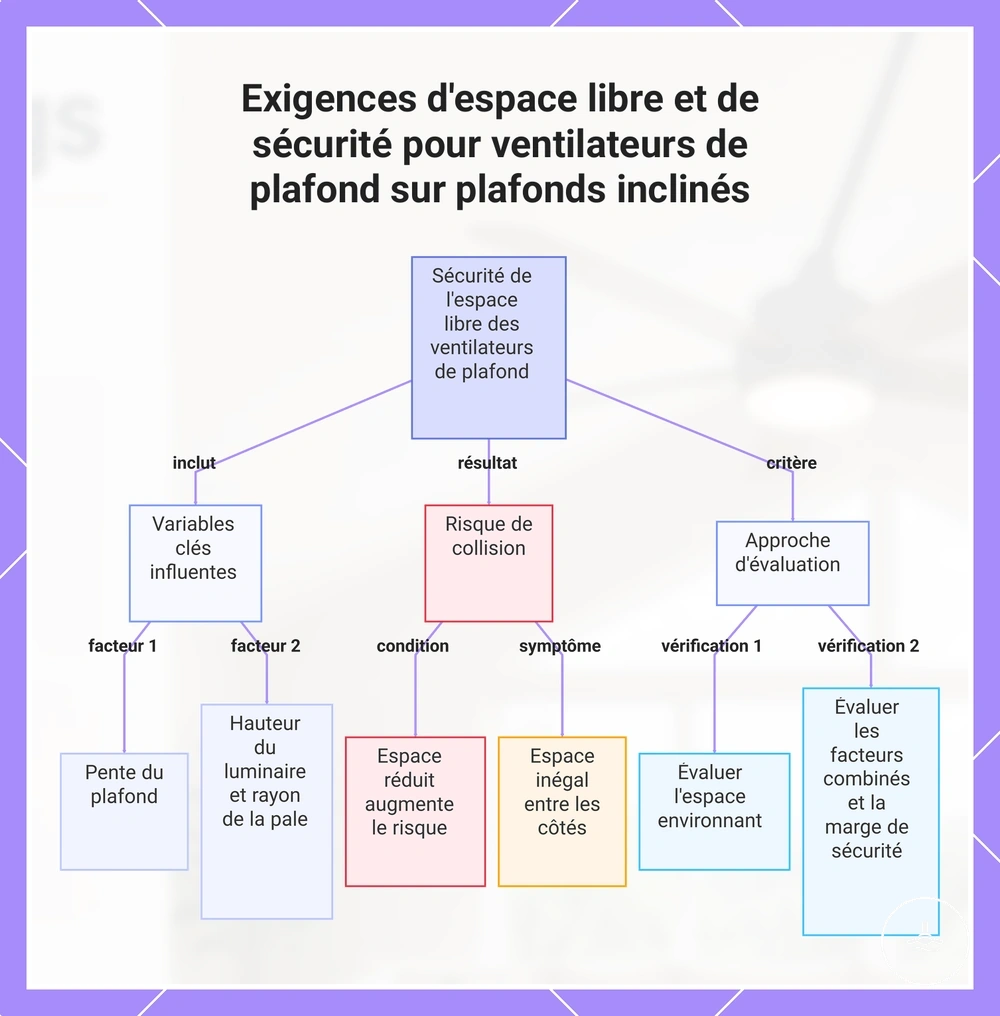

Exigences de dégagement et de sécurité pour ventilateurs de plafond avec lumière sur plafonds inclinés
Le dégagement doit être vérifié sur la zone réellement balayée par les pales, pas seulement autour du corps du ventilateur. Le rayon balayé correspond à la moitié de l’envergure des pales ; sur un plafond incliné, le point le plus proche du plafond, d’une poutre ou d’un mur peut se trouver d’un seul côté du cercle.
Contrôles de dégagement
| Zone à contrôler | Valeur / condition recherchée | Si la condition échoue |
|---|---|---|
| Pales ↔ plafond ou poutre | Le point le plus proche reste hors de la trajectoire des pales, avec la marge prescrite par le fabricant. | Abaisser ou déplacer le ventilateur avec une solution compatible, puis recontrôler. |
| Pales ↔ murs / obstacles | Le cercle balayé ne rencontre aucune surface fixe. | Revoir l’emplacement ou l’envergure du modèle. |
| Ventilateur / luminaire ↔ zone occupée | La hauteur finale respecte les exigences applicables et l’usage normal de la pièce. | Revoir la longueur de tige ou choisir une configuration différente. |
| Luminaire ↔ environnement | Le diffuseur reste accessible, non obstrué et correctement positionné pour l’éclairage voulu. | Modifier la position ou le type de luminaire compatible. |
Les distances exactes peuvent dépendre du modèle et des règles applicables au lieu d’installation ; ne remplacez pas ces valeurs par une règle générique. Pour une vérification plus large des contraintes, consultez dégagement et sécurité de montage.
Dégagement des pales près des lignes de toit inclinées et de la géométrie du plafond incliné
La difficulté d’un plafond incliné est que la distance aux pales varie autour de l’axe. La mesure utile est donc la distance minimale sur l’ensemble du cercle de rotation.
Méthode de vérification
- Déterminer l’envergure du ventilateur et son rayon balayé : envergure ÷ 2.
- Reporter mentalement ou physiquement ce cercle autour de l’axe de suspension à la hauteur finale des pales.
- Repérer le point où le plafond incliné, une poutre ou un mur s’approche le plus de ce cercle.
- Comparer cette distance minimale aux exigences du fabricant, pas à la distance mesurée d’un seul côté.
- Si le dégagement est insuffisant, modifier la géométrie de l’installation avant de sélectionner définitivement le modèle.
Dégagement lumineux et positionnement du luminaire sous les plafonds voûtés
Le luminaire ajoute une seconde dimension à la hauteur finale : il descend sous le moteur et peut modifier à la fois le dégagement vertical et la zone éclairée. Sur un plafond voûté, il faut distinguer la sécurité de la hauteur de la qualité de distribution de la lumière.
- Hauteur finale : additionner la descente créée par la tige, le moteur et le kit lumière pour évaluer la position du bord inférieur.
- Zone éclairée : vérifier que l’emplacement central du ventilateur correspond à la zone où la lumière est réellement nécessaire.
- Obstacles et accès : préserver l’accès au diffuseur ou aux sources lumineuses et éviter qu’un élément architectural ne coupe la lumière.
- Éblouissement : dans un grand volume ouvert, une lumière placée très haut peut demander une puissance ou une optique différente plutôt qu’une simple tige plus longue.

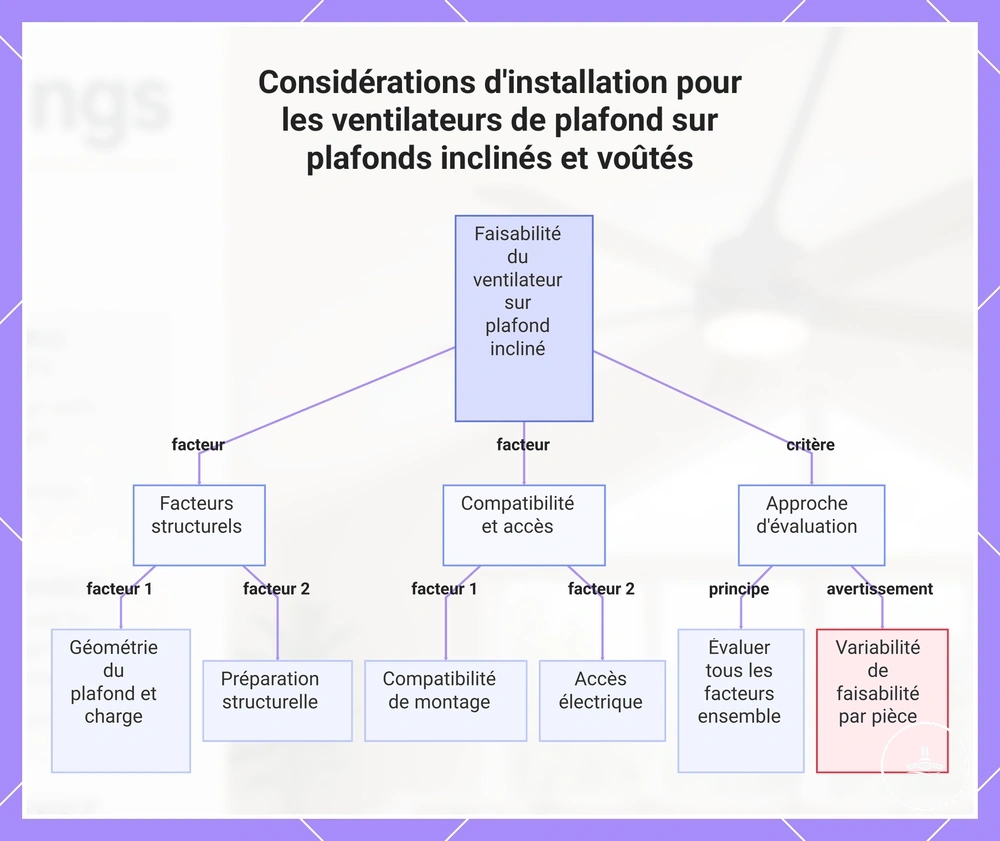

Considérations d'installation pour configurations de ventilateur de plafond sur plafonds voûtés et inclinés
La faisabilité d’une installation sur plafond incliné dépend d’un ensemble coordonné : structure porteuse, interface de montage, alimentation électrique, géométrie de la pièce et composants compatibles. Une pente acceptable ne suffit pas si le point d’ancrage ou le câblage ne convient pas.
Avant de considérer l’installation comme faisable
- Le plafond possède un point de fixation conçu ou validé pour un ventilateur et relié à une structure porteuse appropriée.
- Le montage ou l’adaptateur accepte la pente mesurée sans contraindre la suspension.
- La tige, les raccords, le cache et le kit lumière sont compatibles entre eux.
- Le câblage, les commandes et l’accès au raccordement conviennent au ventilateur avec lumière.
- Le cercle des pales et la hauteur du luminaire restent compatibles avec l’espace disponible.
La vérification électrique reste distincte de la vérification mécanique : pour les conducteurs, commandes et raccordements, consultez câblage requis pour ventilateurs de plafond avec lumière et suivez les exigences applicables à l’installation.
Support de la boîte électrique de plafond et exigences de montage structurel pour installations inclinées
Une boîte ou un support prévu uniquement pour un luminaire n’est pas automatiquement adapté à un ventilateur. Le ventilateur impose des charges permanentes et dynamiques liées à sa masse et à sa rotation ; le point de fixation doit donc être explicitement conçu ou validé pour cet usage et solidement ancré à la structure.
| Élément | Condition attendue | Pourquoi |
|---|---|---|
| Boîte / point de fixation | Prévu ou validé pour supporter un ventilateur, pas seulement un luminaire. | Le support doit gérer le poids et les efforts liés à la rotation. |
| Ancrage | Relié à une structure porteuse appropriée selon le système utilisé. | Évite que la charge repose sur un simple parement de plafond. |
| Visserie et ferrures | Composants compatibles avec le support et le ventilateur. | Maintient la continuité mécanique de la fixation. |
| Stabilité | Aucun jeu anormal au point de montage une fois l’ensemble correctement assemblé. | Un mouvement au support peut amplifier vibrations et usure. |

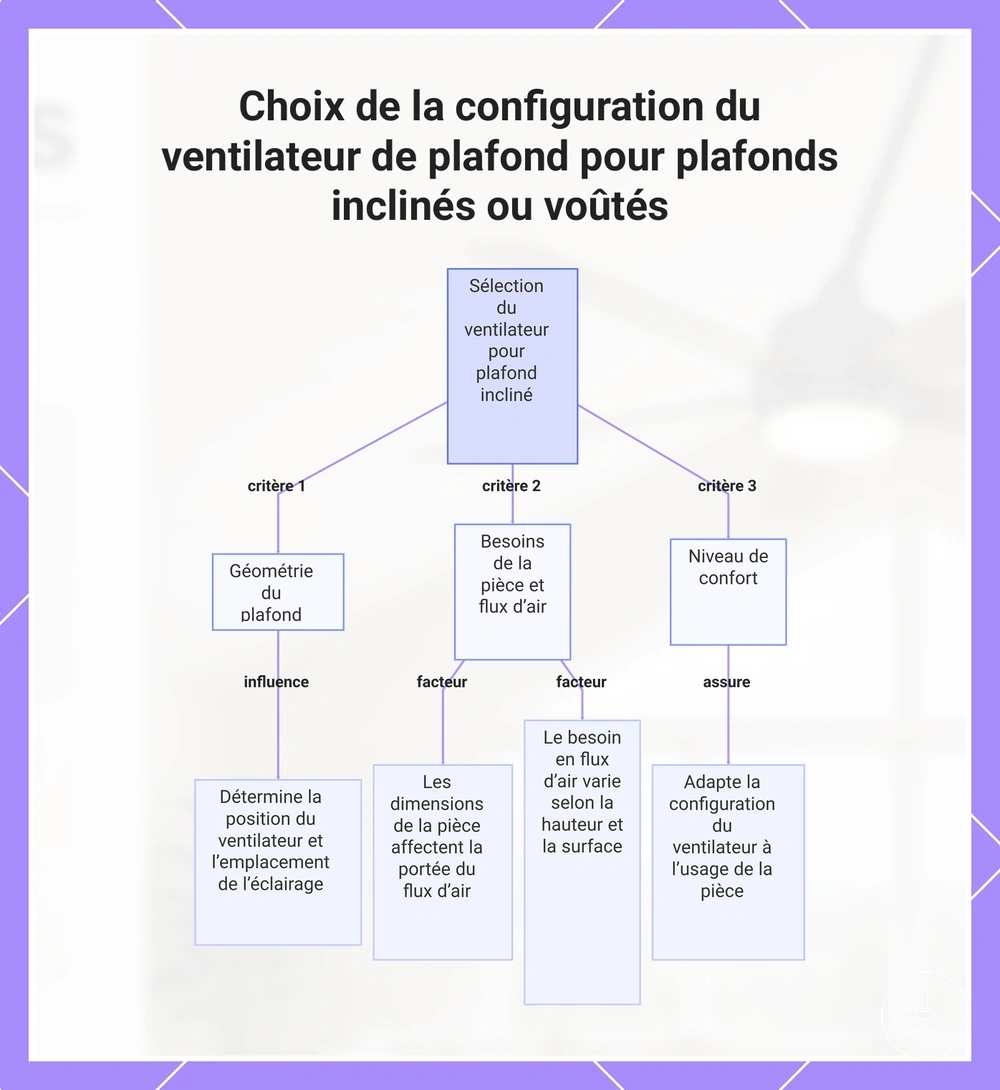

Choisir la bonne configuration de ventilateur de plafond avec lumière pour espaces inclinés et voûtés
La bonne configuration résulte d’un enchaînement de critères : d’abord la pente et le système de montage, ensuite la hauteur et le dégagement, puis l’envergure, le flux d’air et le luminaire. Le style du ventilateur vient après la compatibilité géométrique et structurelle.
Matrice de choix
| Condition de la pièce | Profil de configuration à privilégier | Vérification décisive |
|---|---|---|
| Pente dans la plage du montage d’origine et dégagement suffisant | Ventilateur avec suspension inclinable native. | Angle maximal annoncé et support structurel. |
| Pente supérieure à la plage native, avec adaptateur compatible disponible | Ventilateur + adaptateur pour plafond incliné approuvé. | Compatibilité exacte de l’adaptateur et nouvelle géométrie de dégagement. |
| Plafond voûté haut | Suspension compatible avec tige de longueur adaptée au volume de la pièce. | Position finale des pales, du luminaire et du flux d’air. |
| Plafond incliné avec faible marge verticale | Modèle explicitement prévu pour cette pente et cette contrainte de hauteur, ou autre emplacement. | Ne pas supposer qu’un montage affleurant standard accepte une pente. |
| Support structurel inadéquat | Aucun choix de ventilateur ne corrige le problème de support. | Corriger ou faire valider le point de fixation avant la sélection finale. |
Après validation de la pente et du montage, adaptez l’envergure au volume utile et au besoin de brassage. Pour cette étape, consultez envergure des pales et couverture de la pièce.

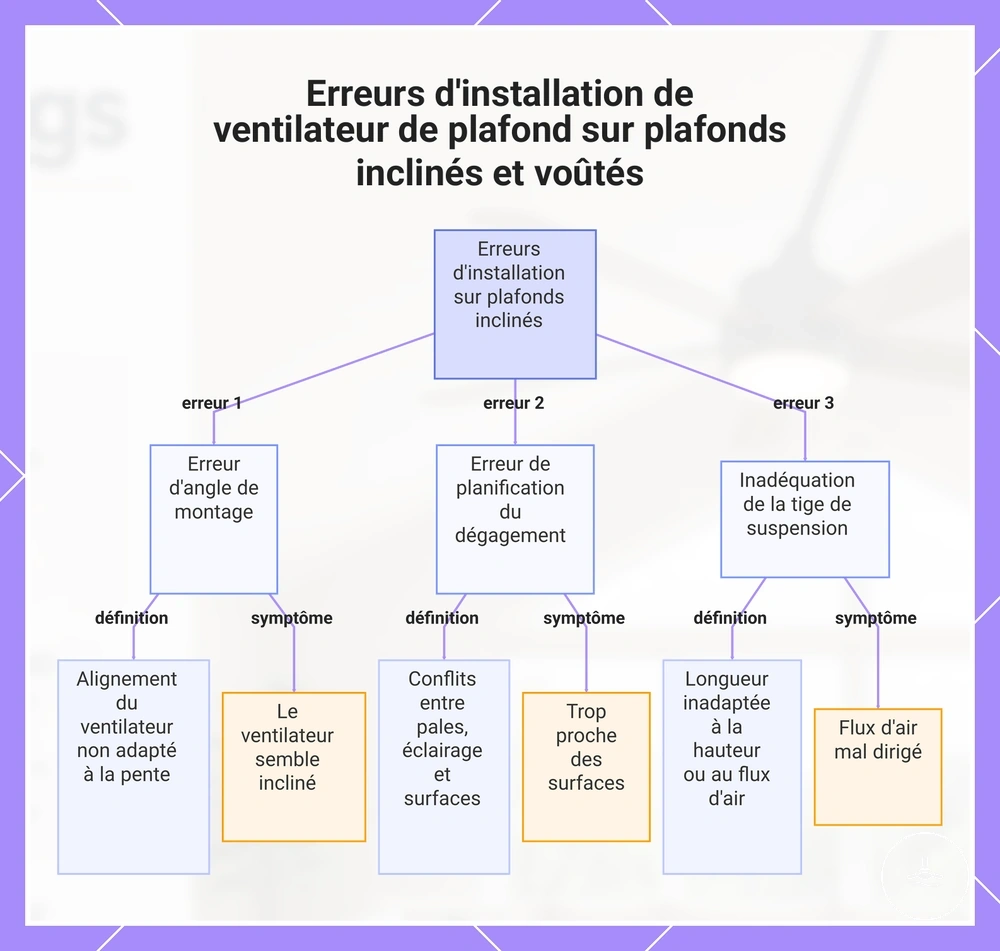

Erreurs courantes lors de l'installation de ventilateurs de plafond avec lumière sur plafonds inclinés et voûtés
Les problèmes les plus fréquents viennent d’un décalage entre la pente, le montage, la tige et les dégagements. Un symptôme n’identifie pas à lui seul la cause : utilisez-le comme signal pour vérifier la relation correspondante.
Diagnostic orienté vérification
| Signal observé | Cause possible | À vérifier | Action suivante |
|---|---|---|---|
| Le cache ou la tige semble contraint par la pente | Angle hors plage du montage ou adaptateur inadapté | Angle autorisé et liberté de l’articulation | Utiliser une solution de montage compatible ou revoir l’emplacement. |
| Une pale passe trop près du plafond, d’une poutre ou d’un mur | Dégagement calculé depuis le corps du ventilateur plutôt que depuis le rayon balayé | Distance minimale sur tout le cercle de rotation | Modifier hauteur, emplacement ou envergure avec des composants compatibles. |
| Vibration ou oscillation anormale | Fixation instable, composant mal assis ou déséquilibre des pales | Support, visserie, assemblage et équilibrage selon la notice | Arrêter l’utilisation et corriger la cause avant de poursuivre. |
| Lumière trop haute, trop basse ou mal répartie | Position verticale ou emplacement mal adapté | Longueur de tige, profondeur du luminaire et zone à éclairer | Revoir la position ou le kit lumière compatible. |
La prévention consiste à traiter les critères dans le bon ordre : angle compatible, support structurel, dégagement, longueur de tige, puis performance d’air et d’éclairage. Cette séquence réduit le risque de corriger un symptôme par un composant qui crée un nouveau problème ailleurs.
