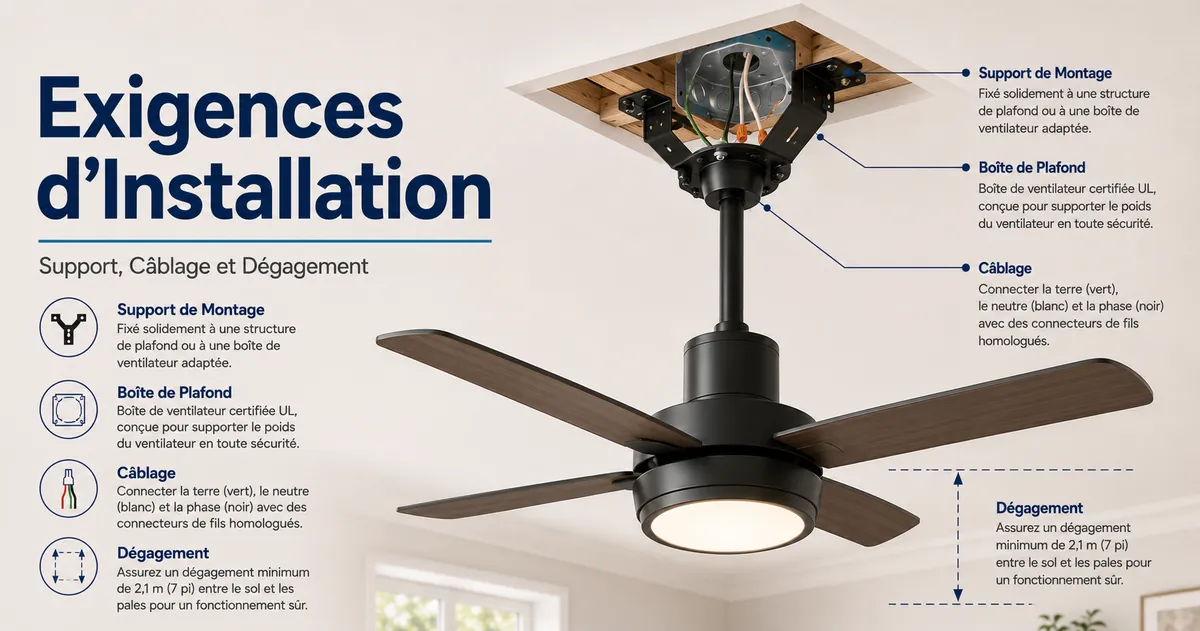

Exigences et limites d'installation des ventilateurs de plafond avec lumière

Un luminaire existant ne peut être remplacé par un ventilateur de plafond avec lumière que si le point de fixation est structurellement adapté, si le dégagement des pales et du kit d’éclairage est suffisant, et si le circuit et les commandes sont compatibles avec le modèle. La présence d’une alimentation au plafond ne valide pas le support mécanique ; si une condition reste incertaine, faites-la vérifier avant la pose par un électricien qualifié pour la partie électrique ou par un professionnel compétent pour la structure.

Commencez donc par distinguer l’alimentation disponible de l’aptitude du point de fixation. Le support, le dégagement, le câblage et la méthode de montage doivent être vérifiés comme un ensemble avant de choisir la voie d’installation. Pour replacer ces contrôles dans le choix général du produit, consultez la page principale des ventilateurs de plafond avec lumière.

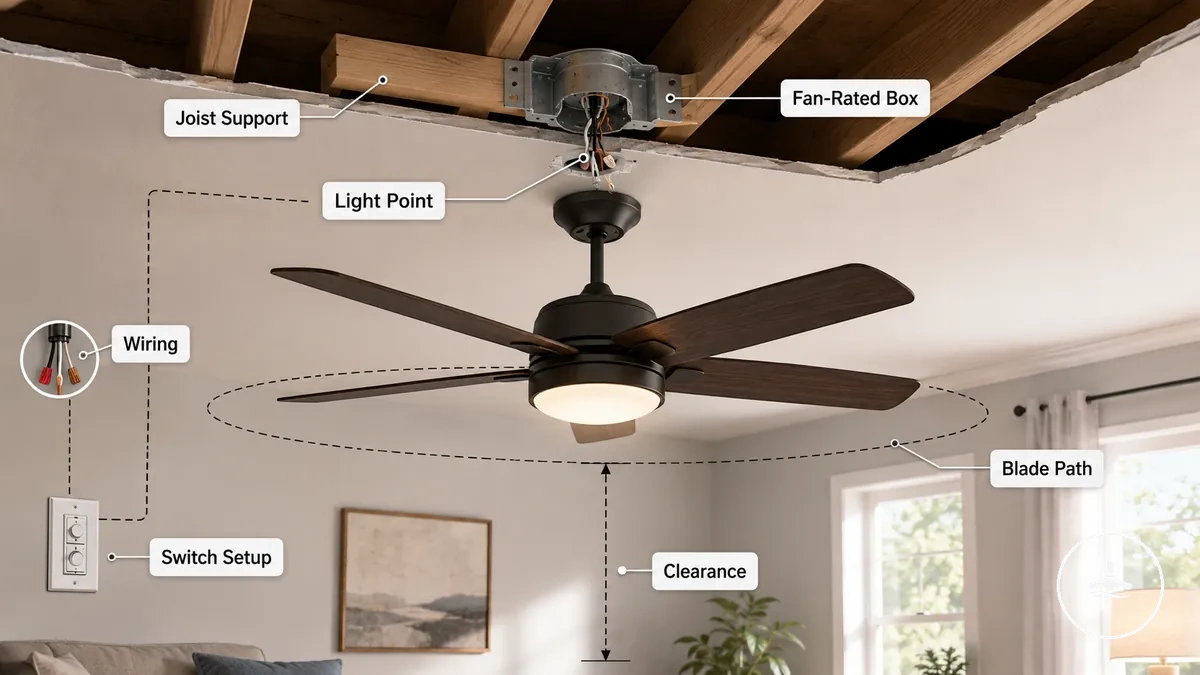

Conditions d'installation avant de remplacer un luminaire

Le remplacement est envisageable seulement si l’emplacement, le support, le câblage, les commandes et le dégagement sont tous compatibles avec le ventilateur choisi. Un point lumineux existant peut fournir l’alimentation, mais il ne certifie ni la résistance du support ni la compatibilité des commandes.

Le point de plafond doit transférer le poids et les efforts du ventilateur vers une structure porteuse adaptée — par exemple une solive, une traverse, un renfort ou un autre support prévu à cet effet selon le type de plafond. La boîte ou le boîtier électrique ne doit pas être considéré comme porteur par défaut. Le câblage et les commandes doivent ensuite correspondre au moteur, à l’éclairage et au mode de commande prévu.

Vérifiez ces conditions avant de réutiliser l’emplacement d’un luminaire :

• Position du point de fixation : la trajectoire des pales et la hauteur finale du kit d’éclairage doivent rester compatibles avec l’usage de la pièce.
• Support mécanique : le point de fixation doit être relié à une structure porteuse ou à un renfort adapté ; une simple boîte légère prévue pour un luminaire ne suffit pas comme preuve de capacité.
• Boîtier ou platine de plafond : sa documentation, son montage et ses fixations doivent autoriser l’usage prévu avec un ventilateur ; l’alimentation électrique seule ne valide pas la fonction porteuse.
• Configuration des commandes : le câblage et les dispositifs de commande doivent correspondre au fonctionnement souhaité du ventilateur et de l’éclairage, notamment pour une commande indépendante ou un récepteur.
• État du plafond : le matériau de surface ne doit pas masquer une structure faible, endommagée ou impossible à vérifier.
• Accès à la structure : si le support ne peut pas être vérifié depuis le point de plafond, une inspection ou un renfort peut être nécessaire avant la pose.
• Dégagement de la pièce : murs, portes, meubles, boîtier et éclairage doivent rester hors de la trajectoire des pales et préserver une hauteur utile adaptée.

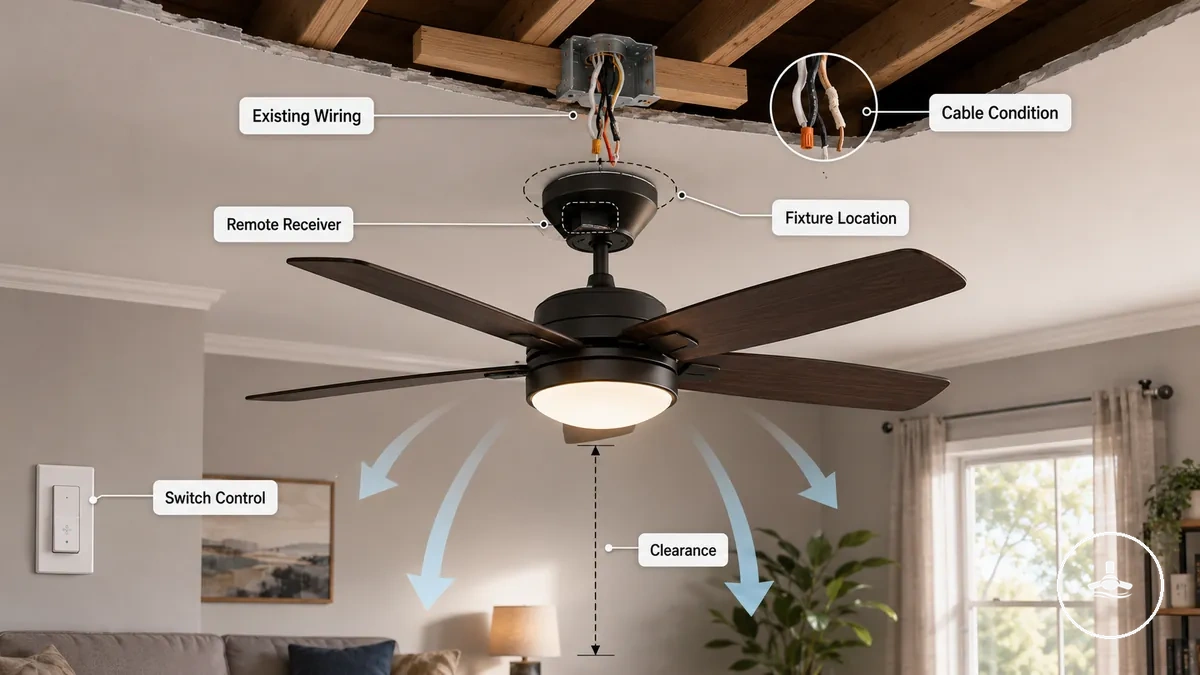

Câblage existant, commande par interrupteur et limites de l'emplacement du luminaire

Le câblage existant et la commande murale déterminent surtout quelles fonctions peuvent être commandées sans modifier le câblage fixe. La présence de conducteurs au plafond ne garantit ni une commande indépendante du ventilateur et de l’éclairage ni la place nécessaire pour un récepteur.

Une arrivée commandée unique peut convenir à certains ventilateurs dotés de leur propre récepteur ou système de commande, tandis qu’une commande murale indépendante des deux fonctions peut nécessiter une autre configuration de conducteurs ou un dispositif compatible. Le capot doit aussi offrir l’espace prévu par le fabricant pour tout module de commande.

• Commande murale : la commande doit être explicitement compatible avec le moteur et l’éclairage ; ne déduisez pas la compatibilité du seul fait qu’un interrupteur existe.
• Commande indépendante : elle exige soit les conducteurs/commandes nécessaires, soit un système de récepteur compatible avec le modèle.
• Récepteur à distance : il doit tenir dans le capot sans comprimer les conducteurs ni empêcher la fermeture correcte de l’ensemble.
• État des conducteurs : un isolant endommagé, un câblage non identifiable ou une modification antérieure incertaine justifie une évaluation avant raccordement.
• Emplacement : la compatibilité électrique ne compense jamais un manque de support structurel ou de dégagement des pales.

Structure du plafond et exigences relatives au point de fixation du ventilateur

Un ventilateur en mouvement exige un point de fixation mécaniquement adapté, et non seulement un raccordement électrique prévu pour un luminaire. L’aptitude dépend de la structure porteuse, du boîtier ou support de plafond, des fixations et de leur compatibilité avec le ventilateur.

La boîte, la platine ou le support au plafond ne doit pas être considéré comme porteur par défaut. Il doit transférer les charges vers une solive, une traverse, un renfort, une dalle ou un autre élément structurel adapté au type de plafond. Une boîte légère peut assurer la connexion électrique tout en restant inadaptée aux efforts dynamiques et vibrations d’un ventilateur.

Il n’existe pas de capacité universelle à supposer à partir de l’apparence du point de fixation : utilisez les limites du matériel installé, du ventilateur et les instructions applicables au support. Si la structure ou la capacité du système de fixation ne peut pas être vérifiée, considérez le point comme non validé.

Point de fixation : conditions mécaniques à vérifier

Élément	Valeur ou condition à vérifier	Implication pratique
Point de fixation	Connexion réelle à une structure porteuse ou à un renfort adapté	Un support reposant seulement sur un matériau de parement ou une boîte légère ne valide pas la suspension du ventilateur.
Boîtier / platine	Usage et fixation compatibles avec le ventilateur prévu	Une connexion électrique disponible n’est pas une validation mécanique.
Structure du plafond	Élément porteur stable, non endommagé et vérifiable	Une structure incertaine doit être inspectée ou renforcée avant la pose.
Fixations	Visserie et ancrages adaptés au support et au matériel de montage	Une fixation improvisée ou générique peut ne pas reprendre les efforts du ventilateur.
Ventilateur	Poids et efforts en fonctionnement dans les limites du système de fixation	Utilisez les valeurs du fabricant et du support concerné plutôt qu’une valeur supposée universelle.

Support du boîtier de plafond et fixation à la structure

Le boîtier ou support de plafond doit être solidement relié à la structure porteuse avant de servir de point de montage à un ventilateur. La nature du support peut varier selon le plafond ; l’important est que la charge ne repose pas uniquement sur le parement ou sur une boîte destinée seulement à l’éclairage.

Une installation ancienne, une fixation dissimulée ou l’absence de documentation peut empêcher de confirmer cette aptitude à l’œil. Vérifiez à la fois le type de boîtier/support, la liaison à la structure, les fixations et l’absence de mouvement anormal au point de montage.

• Liaison structurelle : confirmez que le point de montage est fixé à un élément porteur ou à un renfort conçu pour cet usage.
• Boîtier ou platine : vérifiez qu’il est prévu pour la charge et le type de montage du ventilateur concerné, pas seulement pour un luminaire.
• Fixations : elles doivent être présentes, serrées et adaptées au support ; des fixations desserrées ou inconnues doivent être corrigées avant la pose.
• Mouvement du point de montage : un jeu ou déplacement perceptible indique que le support n’est pas encore validé.
• Parement seul : une fixation qui repose uniquement sur plaque de plâtre ou autre matériau de parement ne constitue pas une structure porteuse.

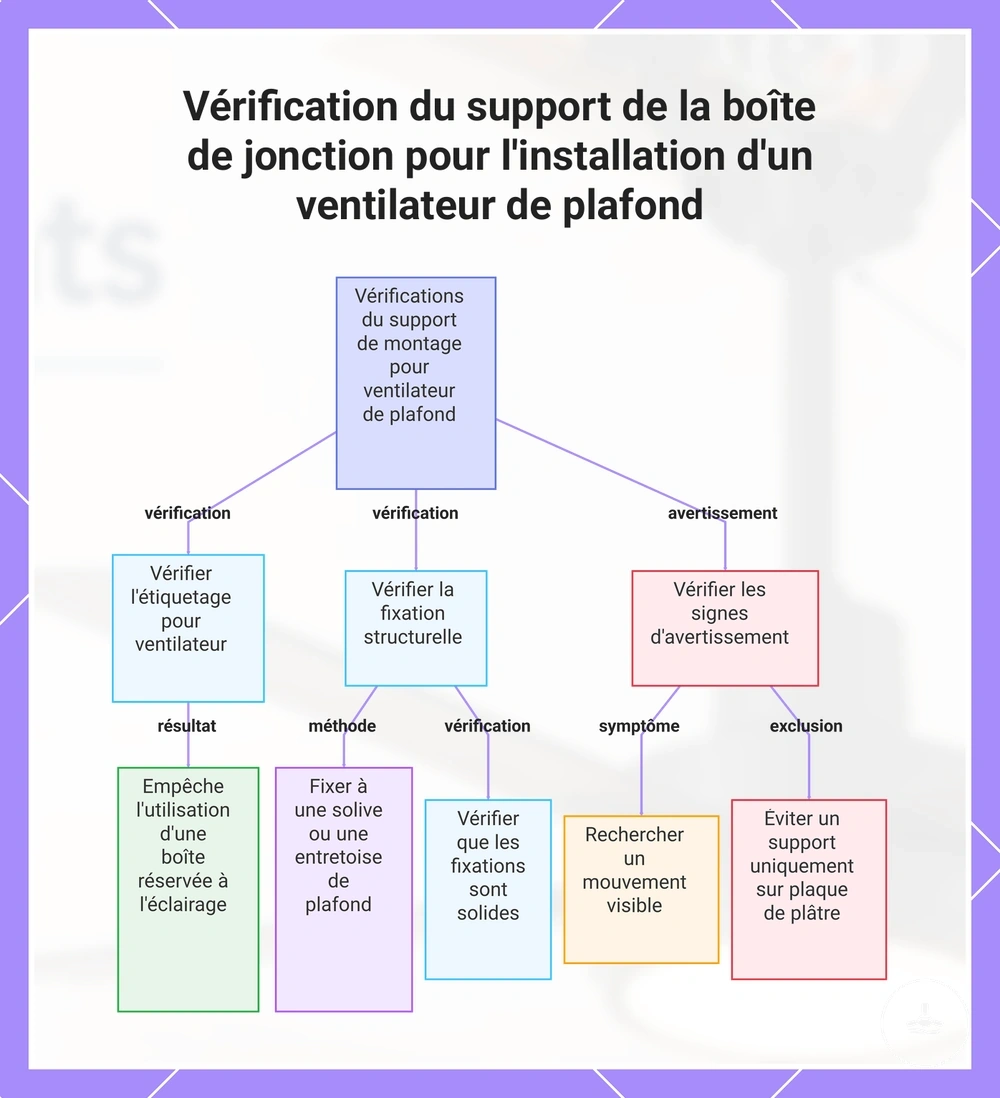

Ce diagramme montre les vérifications clés pour confirmer qu'une boîte de jonction est correctement supportée pour l'installation d'un ventilateur de plafond.

Support de montage et exigences relatives au matériel de montage

Le support de montage transmet le poids et les efforts du ventilateur au point de fixation structurel. Le matériel de montage ne peut pas compenser un support de plafond insuffisant ; support et structure doivent être validés ensemble.

Support, visserie, capot et éventuelle tige de descente doivent correspondre au modèle et à la méthode de montage. Utilisez les pièces fournies ou explicitement spécifiées comme compatibles ; un câble de sécurité n’est pertinent que lorsqu’il est prévu par le fabricant ou les règles applicables.

Vérifiez le matériel de montage avant l'installation :

• Support de montage : il doit correspondre au point de fixation et à l’interface mécanique du ventilateur.
• Visserie et ancrages : utilisez les éléments fournis ou spécifiés pour le support concerné ; ne substituez pas un matériel générique sans compatibilité vérifiée.
• Capot : il doit fermer correctement sans forcer sur les conducteurs ou le récepteur.
• Tige de descente / montage à profil bas : la méthode choisie doit être autorisée par le modèle ; les interfaces ne sont pas interchangeables par défaut.
• Câble de sécurité : lorsqu’il est prévu, fixez-le selon les instructions correspondantes et sans le considérer comme un remplacement du support principal.

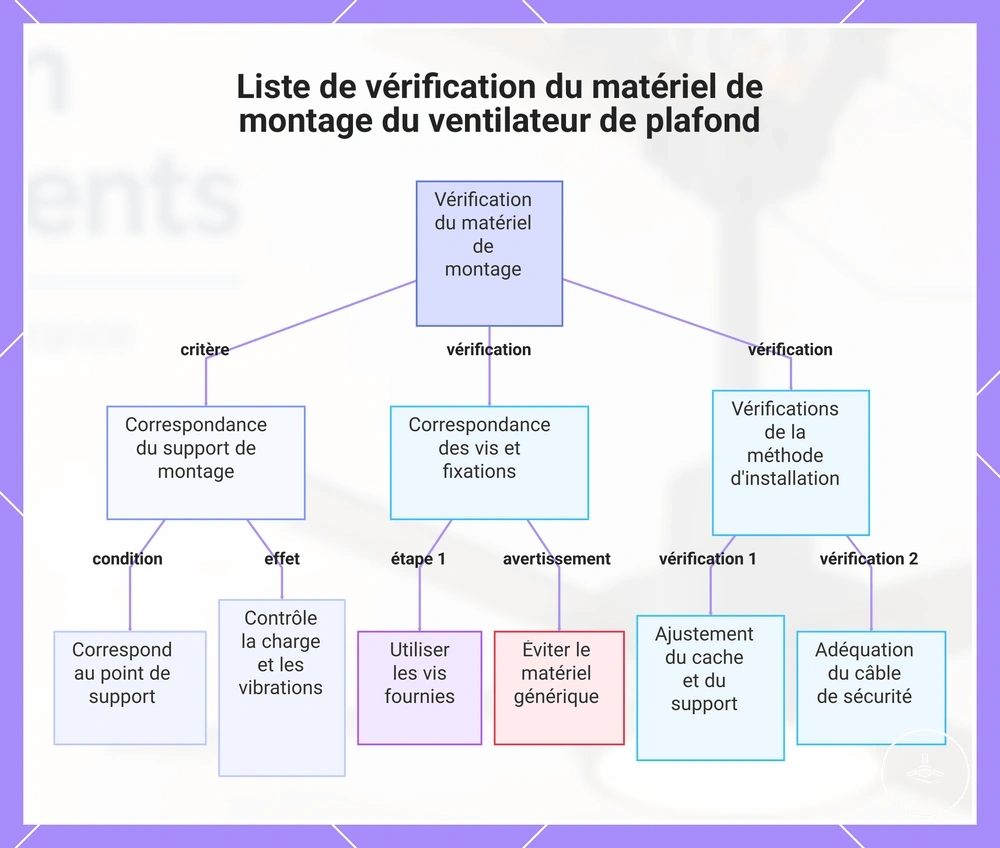

Ce schéma présente les principales vérifications de compatibilité du matériel de montage du ventilateur de plafond avant l'installation, couvrant l'ajustement du support, l'utilisation des fixations et la vérification de la méthode d'installation.

Dégagements à vérifier pour un placement sûr du ventilateur et de l’éclairage

Le placement est acceptable lorsque la trajectoire complète des pales et la partie basse du kit d’éclairage restent hors des zones de contact et que la hauteur utile demeure compatible avec l’usage de la pièce. Un point centré au plafond peut néanmoins être inadapté à cause d’un mur, d’une porte, d’une armoire ou d’un meuble.

Évaluez le dégagement par rapport à l’enveloppe réelle du ventilateur : diamètre des pales, hauteur du moteur, mode de montage et saillie du kit d’éclairage. Les valeurs minimales dépendent du modèle, du lieu et des règles applicables ; utilisez les instructions du fabricant lorsqu’elles donnent une limite chiffrée.

Ne remplacez pas ces vérifications par une distance générique : la valeur pertinente est celle qui s’applique au modèle et à l’emplacement concernés. Le tableau indique quoi vérifier et quelle décision prendre si une zone d’interférence apparaît.

Dégagement : condition, vérification et décision

Zone	Condition à vérifier	Si la condition n’est pas satisfaite
Trajectoire des pales	Aucun mur, ouvrant, meuble ou élément de plafond ne coupe la zone balayée.	Déplacer le point, réduire le diamètre ou choisir une configuration compatible.
Hauteur sous les pales	La hauteur finale respecte l’usage de la pièce, les instructions du fabricant et les exigences locales applicables.	Choisir un montage plus haut ou un autre modèle ; ne pas supposer une valeur universelle.
Kit d’éclairage	La partie la plus basse ne gêne pas la circulation ni les usages normaux sous l’appareil.	Réduire la saillie de l’éclairage ou modifier la configuration.
Portes et armoires	Leur ouverture complète reste hors de la trajectoire des pales et du luminaire.	Repositionner l’appareil ou l’obstacle.
Meubles hauts	Ils ne créent ni contact possible ni obstruction importante autour du ventilateur.	Modifier l’implantation du mobilier ou du ventilateur.

Pour une revue plus large avant l'installation, la liste de sécurité pour poids et dégagement peut aider à organiser les vérifications de support parallèlement aux conditions de dégagement de la pièce.

Vérifications du dégagement au sol, aux murs et au plafond

Ces vérifications confirment si les dimensions réelles du ventilateur et de son éclairage tiennent dans l’enveloppe de la pièce. Le dégagement acceptable dépend du modèle et des exigences applicables ; l’objectif est d’identifier toute zone de contact ou perte de hauteur utile avant le montage.

Contrôlez la configuration finale, pas seulement le point central au plafond :

• Sous les pales et l’éclairage : vérifiez la hauteur finale avec le mode de montage et le kit d’éclairage réellement choisis.
• Par rapport aux murs : comparez le rayon balayé par les pales à la position des murs et éléments fixes voisins.
• Autour du moteur et du capot : vérifiez l’espace nécessaire au montage, au refroidissement et à la fermeture du capot selon le modèle.
• Profondeur du kit d’éclairage : intégrez sa saillie à la hauteur finale disponible sous l’appareil.
• Portes et armoires : testez leur ouverture complète par rapport à la zone balayée.
• Meubles hauts : assurez-vous qu’ils ne créent pas de contact possible et n’entravent pas fortement le flux d’air.

Limites d'installation pour plafonds bas et montage sans tige

Un montage à profil bas réduit la descente sous le plafond, mais ne réduit ni les exigences de support ni la zone balayée par les pales. La décision dépend de la hauteur finale, de la profondeur du kit d’éclairage et de la compatibilité du modèle avec ce type de montage.

Un ventilateur à profil bas, parfois appelé « hugger », rapproche généralement le moteur du plafond. Ce choix peut préserver davantage de hauteur utile, mais la circulation d’air et les performances dépendent de la conception ; il faut donc utiliser les conditions du fabricant plutôt que supposer qu’un profil plus bas est toujours meilleur.

La comparaison ci-dessous met en évidence l'avantage de la descente réduite ainsi que les limites d'installation restantes. Consultez les limites d'installation pour plafonds bas avant de choisir une approche de montage.

Montage à profil bas ou avec tige : compromis à vérifier

Option	Avantage principal	Limites à vérifier
Montage à profil bas / sans tige	Réduit la descente totale et peut préserver la hauteur utile.	Compatibilité du modèle, support structurel, dégagement des pales, saillie du kit d’éclairage et espace requis autour du moteur.
Montage avec tige	Peut positionner les pales plus bas lorsque le plafond est haut ou incliné.	Hauteur finale, compatibilité de la tige et du capot, angle du plafond et dégagement sous l’ensemble.

Conditions d'installation avec tige de descente et sur plafond incliné

Une installation avec tige de descente ou sur plafond incliné dépend de l’angle admissible, de l’adaptateur, de la tige, du capot et du support du modèle. Le montage doit maintenir le ventilateur correctement suspendu et les pales dégagées de la pente du plafond.

Une tige plus longue abaisse l’ensemble : elle peut aider à dégager les pales d’un plafond incliné, mais réduit la hauteur disponible sous le ventilateur. La longueur appropriée est donc une valeur dépendante du modèle, de la pente et de la hauteur de la pièce, pas une dimension unique à appliquer partout.

Utilisez les critères ci-dessous, puis consultez le guide sur l’installation sur plafond incliné lorsque la pente impose une configuration spécifique.

• Angle du plafond : il doit rester dans la plage autorisée par le système de montage ou l’adaptateur du modèle.
• Adaptateur pour plafond incliné : il doit être explicitement compatible avec le support, le capot et la pente concernés.
• Tige de descente : sa longueur et son interface doivent maintenir le dégagement des pales sans réduire excessivement la hauteur utile.
• Capot : il doit pouvoir se positionner et se fermer correctement avec l’angle et le matériel choisis.
• Hauteur finale de l’éclairage : évaluez-la après ajout de la tige et du kit d’éclairage, car c’est cette dimension finale qui conditionne l’usage de la pièce.

Préparation électrique pour le fonctionnement du ventilateur et de l'éclairage

La préparation électrique est validée lorsque le circuit, les conducteurs et les commandes peuvent alimenter et piloter le moteur et l’éclairage selon la configuration du modèle, après validation du support mécanique.

Séparez trois questions : la capacité et l’état du circuit, la configuration de commande, puis la place nécessaire aux connexions et éventuels récepteurs. Une arrivée électrique existante peut convenir à l’alimentation générale sans offrir automatiquement une commande murale indépendante du ventilateur et de l’éclairage.

La liste suivante donne les conditions à vérifier avant tout raccordement ; elle ne remplace pas les instructions du fabricant ni les exigences électriques locales :

• Isolation de l’alimentation : le circuit concerné doit être mis hors tension avant l’intervention, avec vérification appropriée par une personne compétente lorsque nécessaire.
• Adéquation du circuit : le circuit doit convenir à la charge du ventilateur et de l’éclairage ; utilisez les caractéristiques du modèle et de l’installation plutôt qu’une valeur générique.
• Configuration de commande : déterminez si le modèle utilise une commande murale, un récepteur, une télécommande ou une combinaison et si le câblage existant peut la prendre en charge.
• Espace dans le capot : les connexions et le récepteur éventuel doivent tenir sans compression excessive et permettre la fermeture correcte du capot.
• État du câblage fixe : des conducteurs endommagés, non identifiables ou modifiés de façon incertaine doivent être évalués avant connexion.
• Conformité locale : toute modification du câblage fixe, zone particulière ou exigence de qualification doit être traitée selon les règles applicables à l’installation.

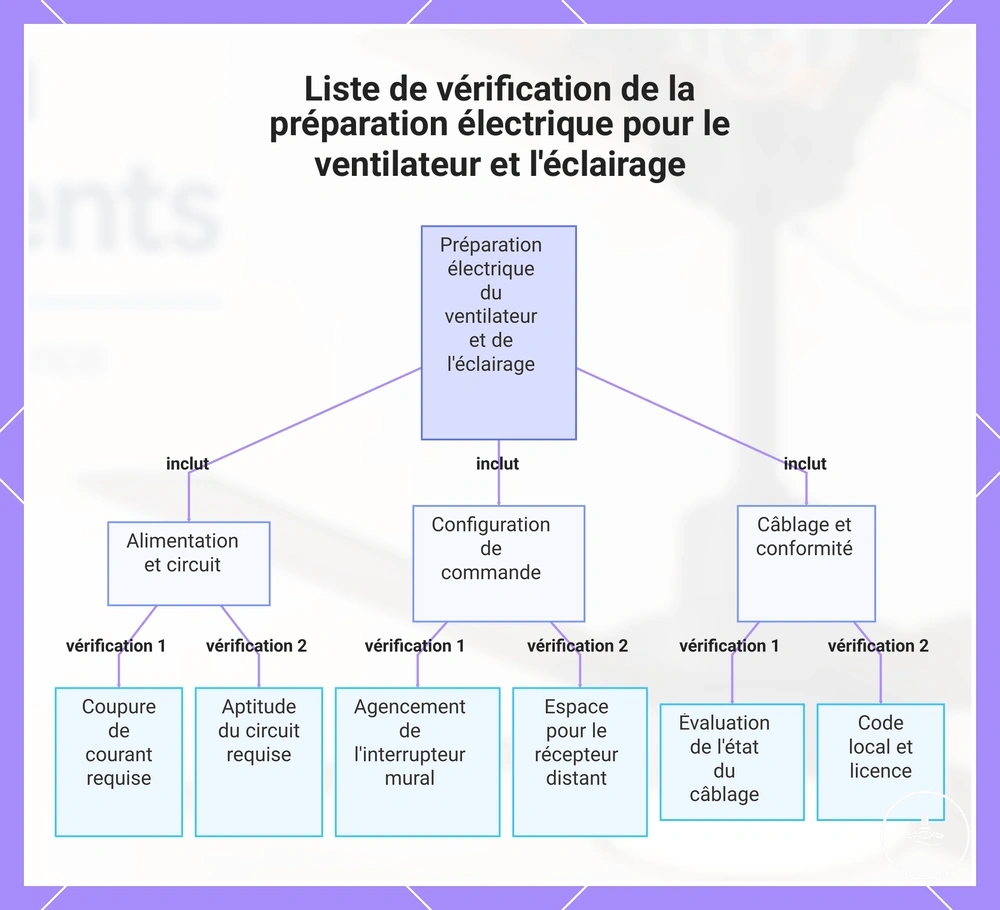

Ce diagramme regroupe les vérifications essentielles de préparation dans les catégories alimentation et circuit, configuration de commande, et câblage et conformité.

Isolation de l’alimentation, charge du circuit et vérifications de conformité

Avant tout travail sur les connexions, l’alimentation du circuit concerné doit être isolée et l’installation doit être évaluée pour la charge et la conformité applicables. Ces vérifications portent sur la sécurité du circuit ; elles ne supposent pas une méthode de test universelle.

Les exigences de qualification, de protection et d’installation peuvent varier selon le lieu et la nature des travaux. Lorsque l’absence de tension, l’état du circuit ou la conformité ne peuvent pas être vérifiés de manière sûre, faites intervenir un électricien qualifié.

• Isolement du circuit : identifiez et mettez hors tension le circuit concerné avant toute intervention sur les conducteurs.
• Vérification de l’absence de tension : elle doit être réalisée avec une méthode et un équipement appropriés par une personne compétente lorsque cette vérification est requise.
• Charge du circuit : comparez les caractéristiques du ventilateur et de l’éclairage à l’installation existante ; ne déduisez pas la capacité d’un circuit de son seul usage précédent avec un luminaire.
• Zones particulières : en présence d’humidité, à l’extérieur ou dans un autre environnement réglementé, utilisez un appareil et une méthode d’installation adaptés aux conditions.
• Conformité : vérifiez les règles locales et les éventuelles obligations de qualification avant de modifier le câblage fixe.

Câblage d'éclairage, récepteurs à distance et interrupteurs muraux

La configuration de commande détermine comment le ventilateur et l’éclairage sont pilotés. Le câblage disponible, le type d’interrupteur et le récepteur éventuel doivent correspondre au schéma prévu par le fabricant.

Une commande indépendante peut être obtenue par des conducteurs séparés ou par un système de commande compatible, selon le modèle. Pour les principes de raccordement et les configurations possibles, consultez les exigences de câblage.

• Commande séparée : elle nécessite soit des conducteurs/commandes distincts, soit un récepteur ou contrôleur compatible capable de gérer séparément moteur et éclairage.
• Interrupteur partagé : il peut alimenter ou couper l’ensemble ; la commande indépendante dépend alors des fonctions intégrées au ventilateur ou au récepteur.
• Récepteur à distance : il doit être compatible avec le modèle et installé dans l’espace prévu sans gêner les connexions ni la fermeture du capot.
• Variation de lumière : la fonction de gradation exige un éclairage et une commande compatibles.
• Vitesse du ventilateur : un variateur d’éclairage standard ne doit pas être utilisé comme commande de vitesse du moteur sauf autorisation explicite du fabricant du système.

Séquence d'installation d'un ventilateur de plafond avec lumière

La séquence commence seulement après validation du support, du dégagement et de la préparation électrique. L’ordre utile est : préparer et vérifier le point de plafond, poser le support, assembler le ventilateur, réaliser les connexions prévues, terminer les pales et l’éclairage, puis effectuer les contrôles fonctionnels.

Les opérations sur le câblage fixe et les vérifications électriques doivent être réalisées par une personne compétente lorsque les règles applicables ou la complexité de l’installation l’exigent.

1. Préparation : Retirez le luminaire existant uniquement après avoir confirmé que le point de fixation est approprié et que l'alimentation a été isolée. Vérifiez que la zone de travail est prête avant de continuer.
2. Préparation de la boîte de plafond : Confirmez que la boîte de plafond est adaptée à l'installation prévue et solidement soutenue. Vérifiez que le point de fixation est prêt pour l'installation du support.
3. Support de montage : Installez le support de montage en suivant le processus de montage prévu. Assurez-vous qu'il est solidement fixé avant de soutenir l'ensemble du ventilateur.
4. Assemblage du ventilateur : Positionnez et fixez l'ensemble du ventilateur sur le support de montage. Vérifiez que le corps du ventilateur est correctement soutenu avant de poursuivre les travaux électriques.
5. Raccordement du câblage : Effectuez le raccordement du câblage en utilisant la configuration de commande prévue et le récepteur le cas échéant. Cette étape peut nécessiter un électricien qualifié. Vérifiez que toutes les connexions sont sécurisées avant de fermer le capot.
6. Montage des pales et de l'éclairage : Effectuez le montage des pales et le montage de l'éclairage dans l'ordre prévu. Confirmez que les pales sont équilibrées et que tous les composants sont solidement fixés.
7. Tests : Rétablissez l'alimentation uniquement après la fin de l'installation et effectuez un test fonctionnel. Vérifiez le fonctionnement du ventilateur, le fonctionnement de l'éclairage et les fonctions de commande sélectionnées avant une utilisation normale.

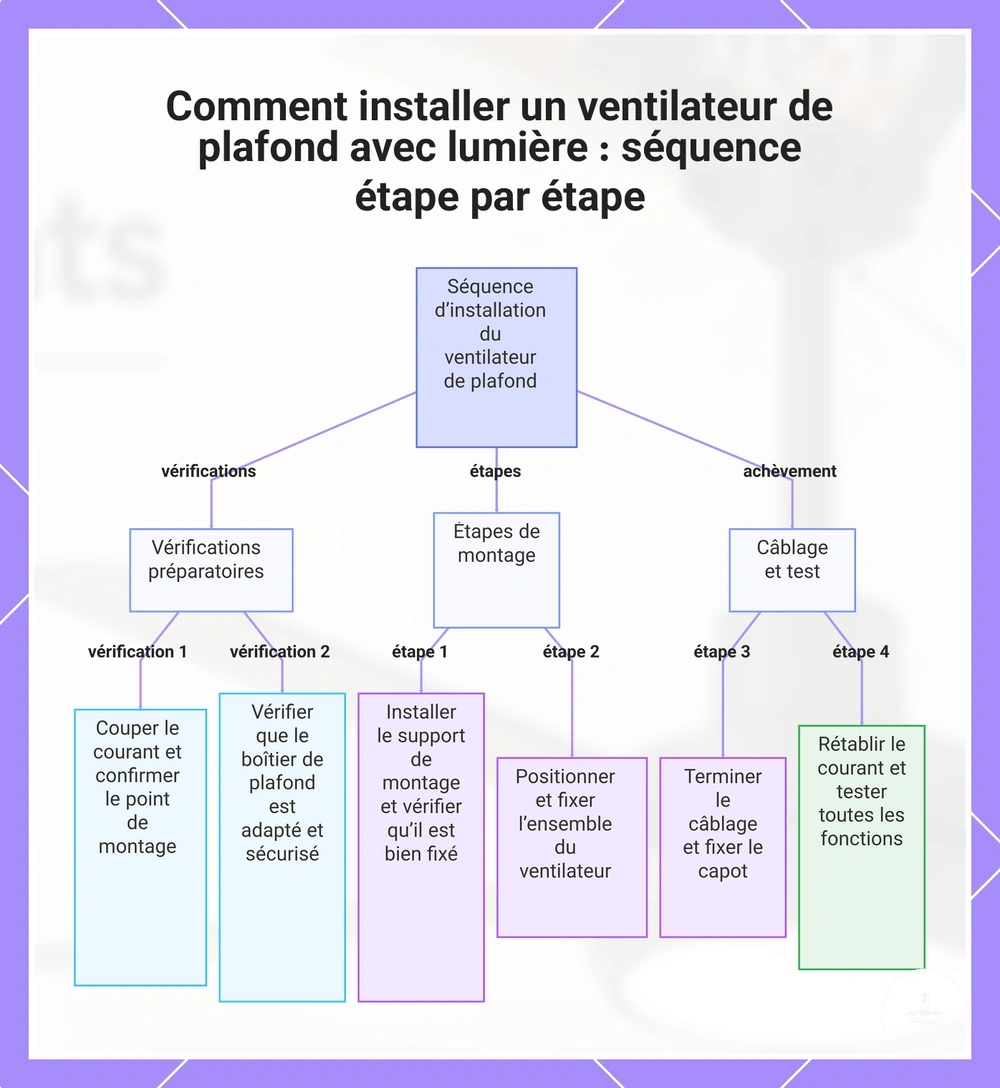

Ce diagramme montre les étapes séquentielles et les vérifications clés pour installer un ventilateur de plafond avec lumière, de la préparation au test final.

Retrait de l'ancien luminaire et préparation de la boîte de plafond

Le retrait du luminaire sert d’abord à rendre visibles le support, le boîtier et l’état du câblage. Cette inspection permet de décider si le point au plafond peut être réutilisé, renforcé ou abandonné pour le ventilateur prévu.

L’alimentation doit être isolée avant le retrait et l’inspection. Si le support, l’identification des conducteurs ou leur état restent incertains, ne poursuivez pas le raccordement tant que la condition n’a pas été vérifiée.

1. Isolation de l'alimentation : Confirmez l'isolation de l'alimentation avant de retirer l'ancien luminaire, puis vérifiez que les travaux de préparation peuvent commencer en toute sécurité.
2. Retrait du luminaire : Retirez soigneusement l'ancien luminaire et exposez la boîte de plafond. Vérifiez que le point de fixation peut être inspecté sans supposer que le matériel existant peut être réutilisé.
3. Inspection de la boîte et vérification du support : Inspectez la boîte de plafond et vérifiez si son support peut convenir à une installation prévue pour supporter le ventilateur concerné avant de continuer.
4. État des fils : Observez l'état visible des fils pour détecter des signes de dommage ou d'incertitude. Si l'état n'est pas clair, une évaluation supplémentaire peut être appropriée avant que l'installation ne progresse.
5. Préparation de la surface : Assurez-vous que la surface de montage est propre et dégagée afin que la boîte de plafond et la zone environnante soient prêtes pour l'étape suivante de l'installation.

Montage, câblage, assemblage et test du ventilateur

Le montage final commence après validation du point de plafond. La logique est de maintenir une chaîne continue : structure → support de montage → corps moteur → pales et éclairage, sans qu’une étape masque une fixation insuffisante.

Le raccordement et le placement d’un récepteur dépendent du modèle et du circuit. Après assemblage complet, le contrôle final doit rechercher un balancement anormal, des bruits inhabituels et un fonctionnement incorrect du ventilateur, de l’éclairage ou des commandes avant l’usage normal.

1. Fixer le support de montage : Fixez le support de montage au point de support préparé et confirmez qu'il est solidement attaché avant de continuer.
2. Suspendre le corps moteur : Positionnez le corps moteur sur le support de montage.
   • Confirmez que le corps moteur est correctement positionné.
   • Vérifiez que le support reste stable avant le câblage.
3. Effectuer le raccordement du câblage : Connectez le câblage en utilisant la méthode d'installation prévue.
   • Vérifiez que le raccordement du câblage est sécurisé.
   • Confirmez le placement du récepteur, le cas échéant, avant de fermer le capot.
4. Terminer l'assemblage des pales : Fixez l'assemblage des pales et vérifiez que chaque pale est solidement fixée avant d'installer le kit d'éclairage.
5. Fixer le kit d'éclairage : Installez le kit d'éclairage et confirmez qu'il est solidement fixé avant de rétablir l'alimentation.
6. Effectuer la vérification de l'équilibre et les tests : Rétablissez l'alimentation après la fin de l'assemblage, puis effectuez un test fonctionnel. Vérifiez le balancement, le fonctionnement de l'éclairage, les vitesses du ventilateur et les bruits inhabituels avant de considérer l'installation comme terminée.

Erreurs d'installation créant un montage dangereux ou inadapté

Les erreurs les plus importantes sont celles qui rompent une relation essentielle : support ↔ charge, dégagement ↔ trajectoire ou commande ↔ câblage. Le tableau relie chaque erreur à l’attribut affecté et à l’action de prévention.

Les défauts mécaniques concernent surtout la structure, les fixations, la hauteur et les obstructions ; les défauts électriques concernent les connexions, la commande et l’adéquation du circuit. Ces catégories peuvent produire des symptômes proches, notamment bruit, balancement ou fonctionnement irrégulier.

Un symptôme persistant après les vérifications de base ne permet pas d’identifier à lui seul la cause. Si la cause reste incertaine ou implique le câblage fixe ou le support, faites réaliser une évaluation appropriée.

Erreurs d’installation : relation affectée et prévention

Erreur	Relation affectée	Prévention ou action
Point de fixation non validé	Support ↔ charge	Vérifier la liaison à une structure porteuse et la compatibilité du support avant de suspendre le ventilateur.
Support structurel faible	Stabilité ↔ efforts en fonctionnement	Faire inspecter ou renforcer le support avant le montage.
Hauteur finale inadaptée	Montage ↔ dégagement	Évaluer la hauteur des pales et du kit d’éclairage dans la configuration réellement assemblée.
Obstruction non vérifiée	Trajectoire des pales ↔ environnement	Contrôler murs, portes, armoires et meubles sur toute la zone balayée.
Matériel desserré ou incompatible	Fixation ↔ stabilité	Utiliser le matériel prévu et vérifier son serrage selon les instructions du fabricant.
Hypothèse sur le câblage existant	Circuit ↔ fonctions	Vérifier l’état du circuit et la configuration de commande avant raccordement.
Commande incompatible	Contrôleur ↔ moteur / éclairage	Choisir une commande explicitement compatible avec les fonctions du ventilateur et de son éclairage.

Point de fixation inadapté, support faible et hauteur de montage incorrecte

Un point de fixation inadapté, un support faible ou une hauteur incorrecte affectent directement la stabilité et le dégagement. La prévention consiste à relier chaque symptôme à la condition mécanique correspondante avant l’assemblage final.

Vibrations, mouvement du point de plafond ou perte de dégagement peuvent avoir plusieurs causes ; ils doivent donc déclencher une vérification du support, des fixations, de l’équilibrage et de la configuration de montage plutôt qu’un diagnostic fondé sur un seul signe.

• Point de fixation inadapté : une boîte ou un support destiné seulement à un luminaire peut assurer la connexion électrique sans fournir la capacité mécanique requise.
• Support structurel faible : une fixation sur parement seul ou sur élément endommagé ne doit pas être utilisée comme support du ventilateur.
• Support de montage desserré : un jeu au niveau du support peut contribuer au mouvement et doit être corrigé avant les tests.
• Hauteur finale inadaptée : une tige trop longue ou un kit d’éclairage profond peut réduire le dégagement utile ; évaluez la configuration assemblée.
• Pales ou fixations inégales : un montage ou serrage incohérent peut contribuer au balancement ; vérifiez l’assemblage conformément au fabricant.

Erreurs de câblage affectant le ventilateur ou l'éclairage

Les erreurs de câblage se manifestent par un fonctionnement irrégulier, une commande inattendue ou une absence de réponse, mais un symptôme ne confirme pas à lui seul une cause électrique précise. Interprétez d’abord l’effet, puis vérifiez la compatibilité de la commande et l’état des connexions avec une méthode sûre.

Si le problème persiste, si le câblage est caché ou non identifiable, ou si une modification du câblage fixe est nécessaire, l’évaluation doit être confiée à un électricien qualifié selon la situation.

Erreurs de câblage : effet possible et vérification

Erreur ou incompatibilité	Effet possible	Vérification utile
Connexion desserrée ou défectueuse	Fonctionnement intermittent du ventilateur ou de l’éclairage	Ne pas conclure à un défaut du moteur ou de la lampe avant d’avoir fait vérifier les connexions en sécurité.
Commande d’éclairage incompatible	Scintillement ou comportement imprévisible de la lumière	Vérifier la compatibilité entre source lumineuse, gradation et contrôleur.
Variateur d’éclairage utilisé pour le moteur	Commande de vitesse incorrecte ou fonctionnement anormal	Utiliser uniquement une commande de moteur explicitement compatible avec le ventilateur.
Récepteur mal adapté ou mal positionné	Télécommande peu fiable ou capot impossible à fermer correctement	Vérifier compatibilité, emplacement et espace disponible dans le capot.
Schéma de commande mal interprété	Ventilateur et éclairage ne répondent pas séparément comme prévu	Comparer le câblage et les commandes à la configuration prévue par le fabricant.

Quand faire appel à un électricien qualifié

Faites appel à un électricien qualifié lorsque le câblage fixe, l’identification des conducteurs, l’absence de tension, la protection du circuit ou la conformité ne peuvent pas être vérifiés en sécurité, ou lorsque les règles applicables réservent les travaux envisagés à une personne qualifiée.

Un problème purement structurel peut nécessiter un installateur ou un autre professionnel du bâtiment plutôt qu’un électricien seul. En revanche, câblage endommagé, nouvelle alimentation, modification du câblage fixe, circuit incertain ou environnement électrique particulier sont des motifs clairs d’évaluation électrique professionnelle.

Ne devinez pas les conditions suivantes :

• Conducteurs non identifiables : si la fonction ou l’état des conducteurs n’est pas clair, faites-les identifier avant raccordement.
• Modification du câblage fixe : ajout, déplacement ou modification d’un circuit doit respecter les règles locales et peut exiger l’intervention d’un professionnel qualifié.
• Câbles endommagés ou anciens : un défaut visible ou un isolant dégradé doit être évalué avant réutilisation.
• Absence de tension non vérifiable : si vous ne pouvez pas confirmer l’état hors tension de manière sûre, n’intervenez pas sur les conducteurs.
• Nouveau dispositif de commande ou nouveau circuit : une configuration qui dépasse les conducteurs et protections existants doit être conçue et réalisée de façon appropriée.
• Support structurel incertain : faites vérifier ou renforcer le support par le professionnel adapté avant de suspendre le ventilateur.
• Zone particulière ou exigence locale inconnue : résolvez l’exigence de conformité avant l’installation plutôt que de supposer qu’une pratique générique s’applique.

Après une installation validée, prévoyez des contrôles périodiques, le nettoyage et l’entretien courant ; consultez le guide d’entretien après installation (en anglais).

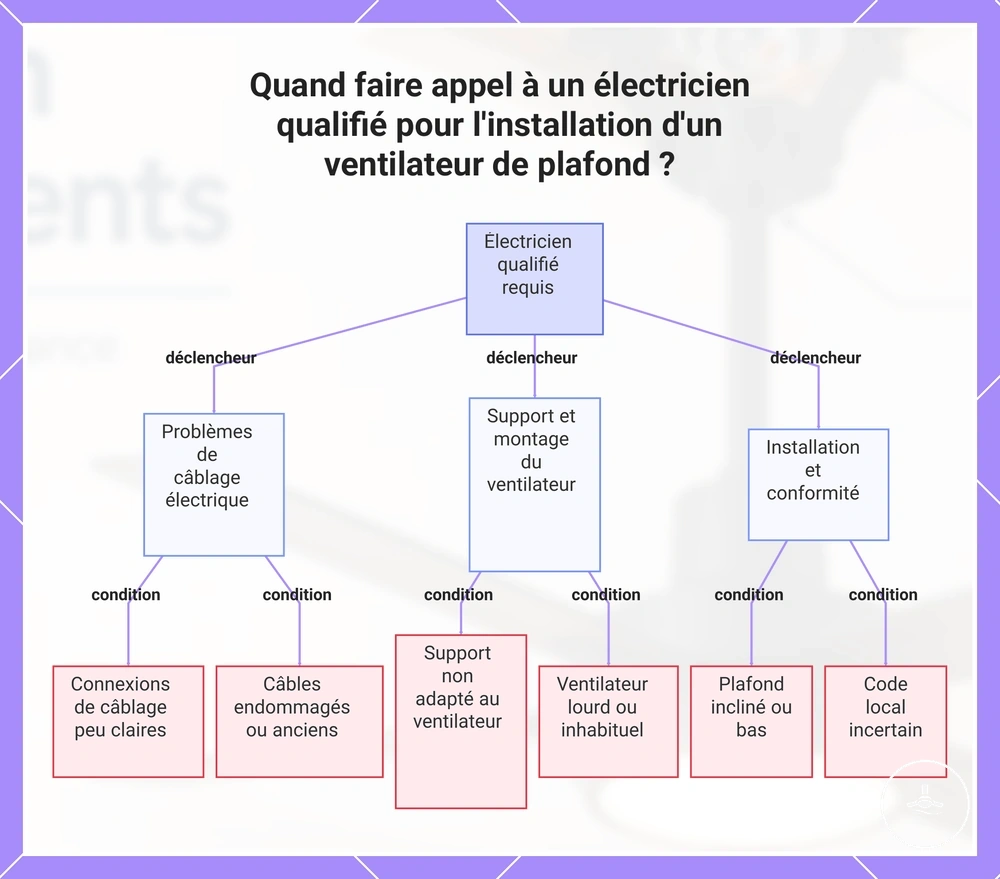

Ce graphique montre les principales conditions qui nécessitent une évaluation électrique professionnelle lors de l'installation d'un ventilateur de plafond.
