Exigences de câblage des ventilateurs de plafond avec lumière
Pour un ventilateur de plafond avec lumière, le câblage n’est adapté que lorsque les fonctions des conducteurs, la méthode de commande et le support de plafond sont confirmés. La couleur d’un fil ne suffit pas à identifier sa fonction : il faut vérifier le circuit, satisfaire les exigences du ventilateur ou de son récepteur, assurer la continuité du conducteur de protection et utiliser un support de plafond adapté au ventilateur, conformément au schéma du fabricant et aux règles applicables.
Vérificateur de configuration avant câblage
Ce vérificateur ne donne pas un schéma de raccordement. Il indique si les informations essentielles sont suffisamment établies pour interpréter la configuration sans se fier à la couleur des fils ou à une hypothèse.
Limite de sécurité : un résultat favorable ne certifie ni la conformité de l’installation ni la compétence à intervenir sur le câblage fixe. En cas d’incertitude, de conducteurs non identifiés, de câble dégradé ou de support douteux, faites vérifier l’installation par un électricien qualifié.
L’aptitude du câblage dépend de la configuration du circuit existant, des conducteurs réellement présents et du mode de commande choisi. Un interrupteur unique, des commandes murales séparées et un récepteur de télécommande n’imposent pas la même organisation des conducteurs. Le guide des ventilateurs de plafond avec lumière replace ces choix dans l’ensemble des critères d’installation et de sélection.
La sécurité impose de distinguer le support structurel de la simple zone de raccordement électrique. La boîte ou le système de fixation au plafond doit être prévu pour supporter un ventilateur, les conducteurs doivent être identifiés par leur fonction et non par leur apparence, et toute intervention sur le câblage fixe doit respecter les règles applicables et le schéma du fabricant.
En pratique, l’analyse commence par le chemin d’alimentation, puis par la fonction de chaque conducteur et enfin par la méthode de commande du moteur et de l’éclairage. Cette séquence permet de déterminer si les fonctions sont combinées, séparées ou gérées par un récepteur, sans déduire le rôle d’un fil de sa seule couleur.

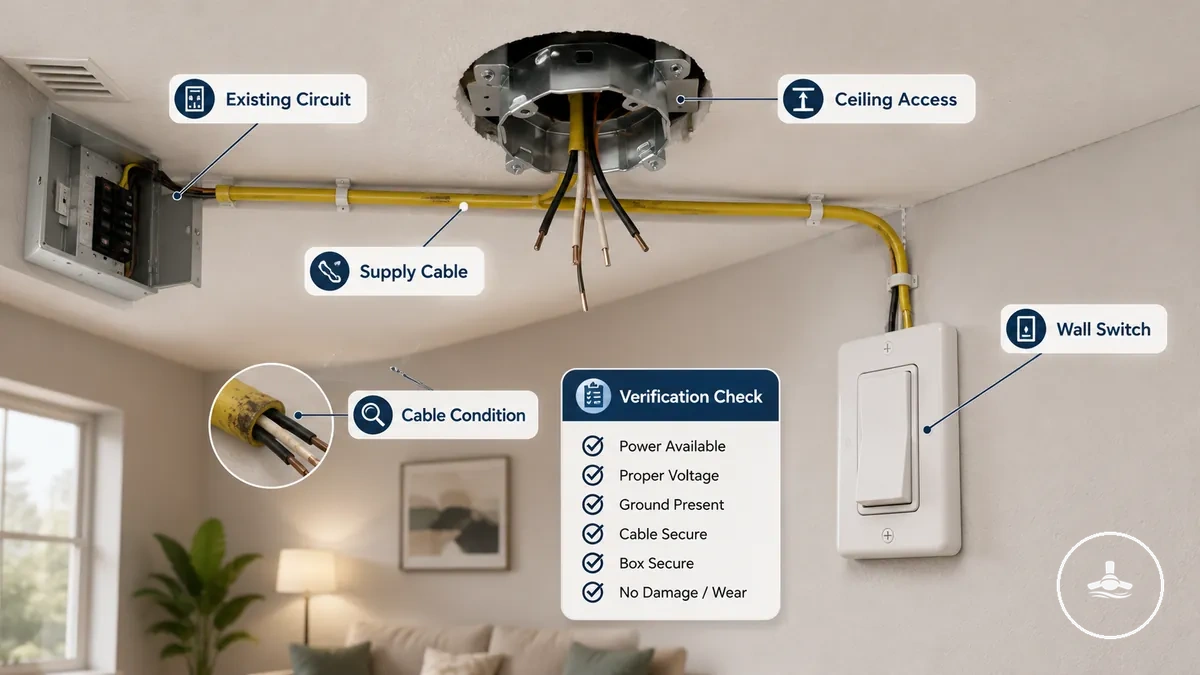

État du circuit et du câble existants avant le câblage d'un ventilateur de plafond avec lumière
Avant le câblage d’un ventilateur de plafond avec lumière, il faut établir si le point de plafond fournit une alimentation identifiable, si les conducteurs requis par la configuration sont présents, si le câble est en bon état et si le support mécanique est adapté au ventilateur. Ces critères déterminent si l’installation peut être évaluée directement ou si une vérification professionnelle est nécessaire.
- Alimentation et commande : le circuit et l’interrupteur qui alimentent le point de plafond doivent être identifiés ; un conducteur supplémentaire ne doit pas être supposé utilisable sans vérification.
- Conducteurs disponibles : les fonctions nécessaires au modèle choisi — alimentation, neutre lorsqu’il est requis, conducteur de protection et éventuels conducteurs commutés — doivent être connues.
- État du câble : une isolation dégradée, des connexions douteuses ou des jonctions non accessibles imposent une vérification avant réutilisation.
- Accès au plafond : l’accès doit permettre d’identifier les raccordements et le support ; un câblage caché ou inaccessible augmente l’incertitude.
- Support mécanique : la boîte, l’étrier ou le point d’ancrage doit être explicitement adapté au montage d’un ventilateur et solidement fixé à la structure.
Faites vérifier l’installation par un électricien qualifié lorsque la fonction des conducteurs, l’état du câble, le support mécanique ou la logique de commande ne peuvent pas être établis avec certitude. Les exigences d’installation complètent cette vérification avant de choisir une configuration de commande.
Couleurs des fils et rôles des conducteurs dans le câblage d'un ventilateur de plafond avec lumière
Dans une installation française, la couleur d’un conducteur fixe fournit un indice encadré par les conventions de câblage, mais elle ne prouve pas à elle seule sa fonction dans une installation existante. Le bleu est normalement réservé au neutre et le vert/jaune au conducteur de protection dans le câblage fixe ; les conducteurs de phase peuvent utiliser d’autres couleurs. Les fils internes d’un ventilateur, d’un kit d’éclairage ou d’un récepteur peuvent toutefois suivre le code propre au fabricant.
La distinction essentielle est donc celle-ci : couleur du câblage fixe et étiquette du faisceau de l’appareil ne sont pas interchangeables. Un fil blanc ou bleu d’un ventilateur importé peut avoir un rôle défini par la notice du produit, tandis que les conducteurs du bâtiment doivent être interprétés selon l’installation réelle et les règles applicables.

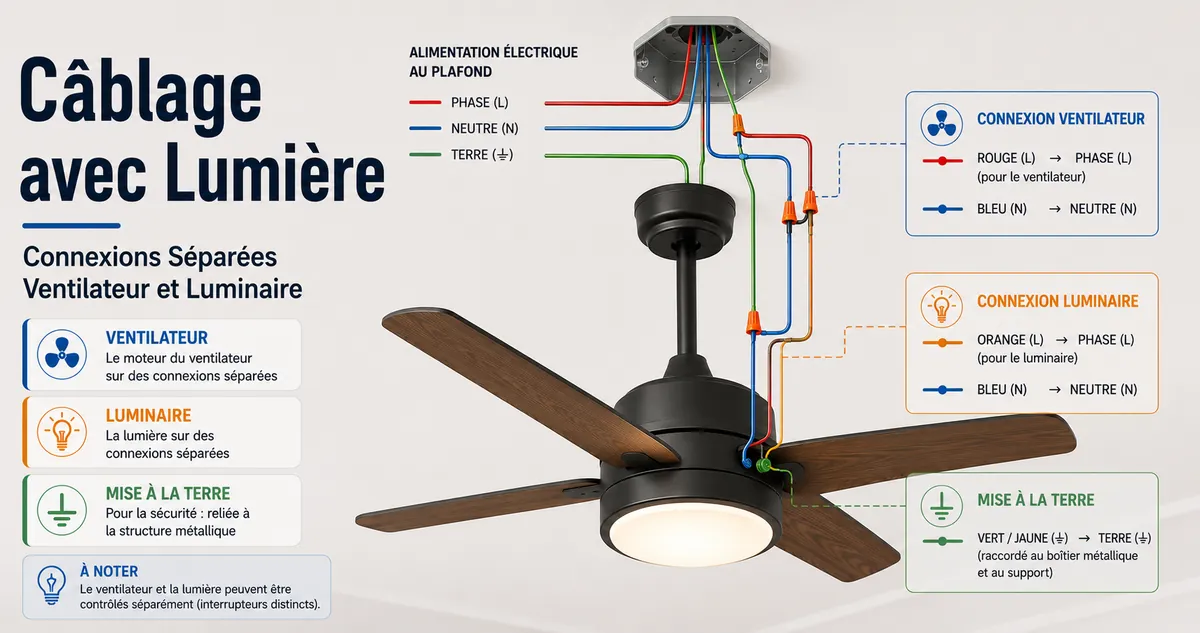

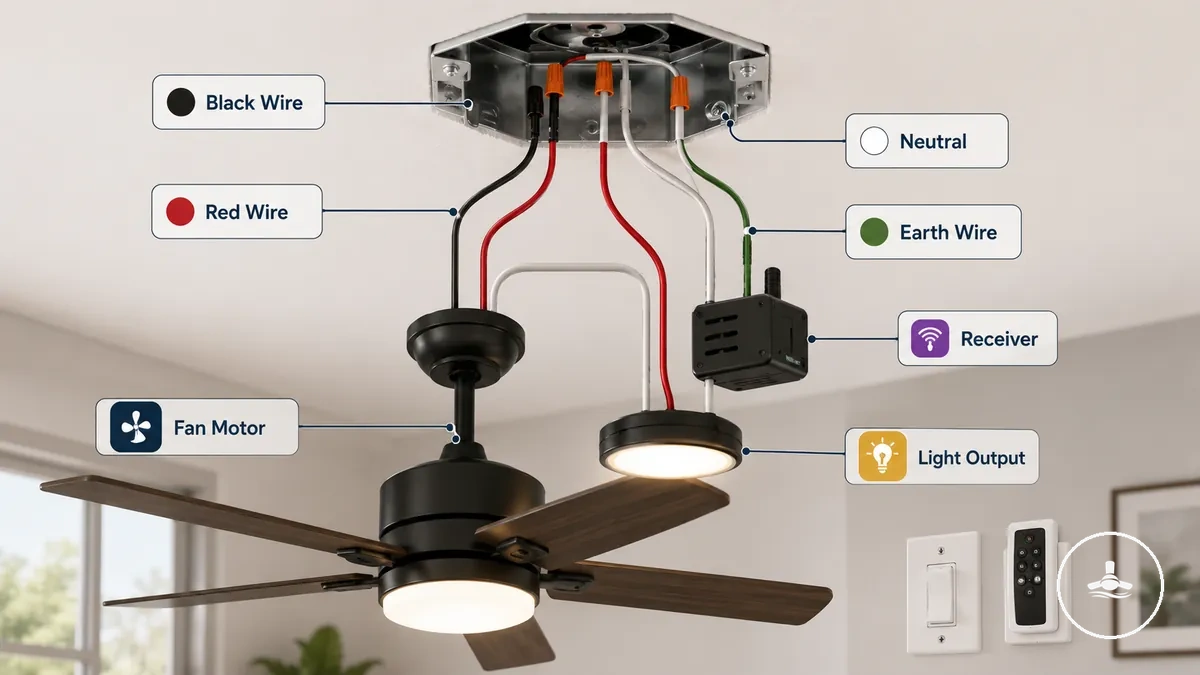

Le schéma ci-dessous illustre des relations couleur-rôle courantes dans un système de ventilateur avec lumière. Il doit être lu comme une aide d’identification, jamais comme une instruction de raccordement : le rôle réel doit être confirmé au point d’installation et dans la documentation du modèle.
Le tableau distingue volontairement le câblage fixe du bâtiment des fils internes de l’appareil. Cette séparation évite d’appliquer à une installation française un code couleur provenant d’un ventilateur importé ou d’un schéma de fabricant.
| Conducteur ou étiquette | Valeur / rôle le plus sûr à retenir | Ce qu’il faut confirmer | Conséquence pratique |
|---|---|---|---|
| Bleu — câblage fixe | Neutre, dans une installation française conforme aux conventions actuelles | Que le conducteur appartient bien au neutre du circuit concerné | Ne pas le réaffecter à une sortie de commande sur la seule base d’un schéma étranger |
| Vert/jaune — câblage fixe | Conducteur de protection (terre) | Continuité du conducteur de protection et raccordement prévu | Ne doit pas être utilisé comme conducteur actif ou de commande |
| Rouge, noir ou autre couleur autorisée — câblage fixe | Peut être une phase permanente ou commutée | Fonction réelle du conducteur et interrupteur qui le commande | Peut alimenter le ventilateur, l’éclairage ou un récepteur selon la configuration |
| Blanc — faisceau d’appareil / installation non standard | Aucune fonction universelle à supposer dans le câblage fixe français | Étiquette de borne et schéma du fabricant | Ne pas l’assimiler automatiquement au neutre |
| Bleu, noir, rouge ou autre fil interne du ventilateur | Rôle défini par le fabricant du ventilateur ou du récepteur | Repérage exact des entrées, sorties moteur et sorties éclairage | La notice du modèle prime sur une convention de couleur générique |
Les couleurs peuvent aussi être atypiques dans une installation ancienne, modifiée ou réalisée selon une autre convention. La décision doit donc reposer sur l’identification de la fonction du conducteur, le schéma du fabricant et, lorsque nécessaire, une vérification électrique qualifiée.

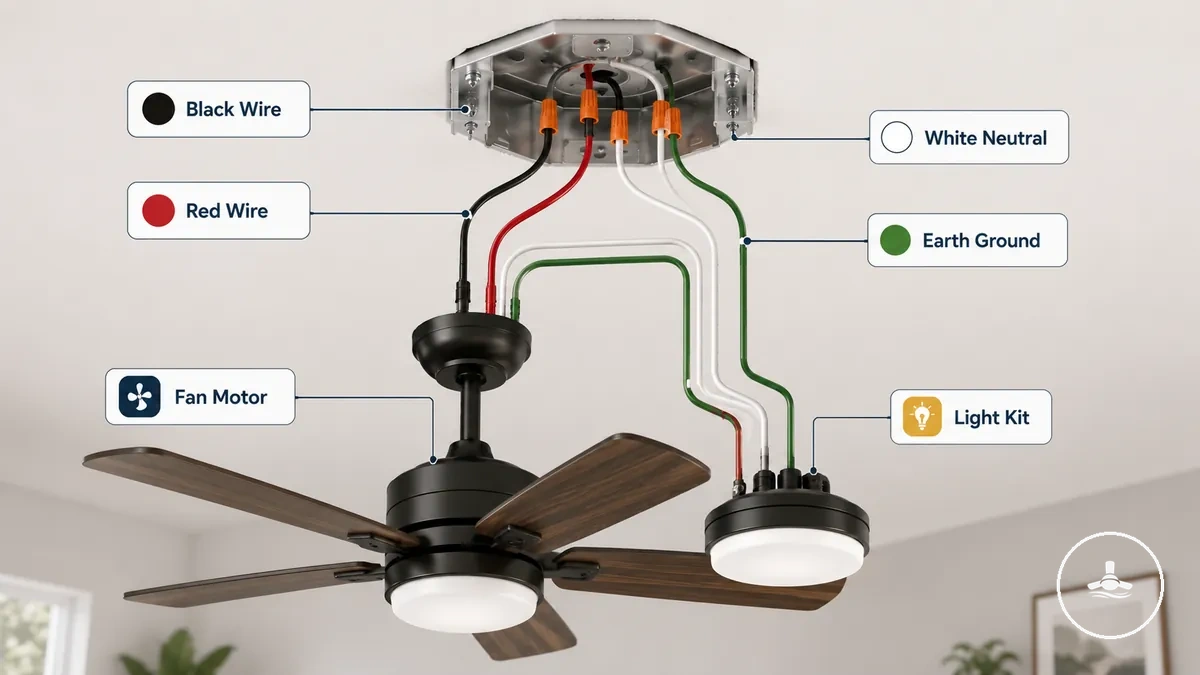

Fils noir, rouge, blanc et terre dans les connexions du ventilateur et de l'éclairage
Les fils noir, rouge, blanc et de terre apparaissent souvent dans des schémas de ventilateurs ou des faisceaux de produits importés, mais leur rôle n’est pas une règle universelle pour le câblage fixe en France. Il faut d’abord savoir si l’on observe un conducteur du bâtiment ou un fil interne de l’appareil.
La couleur est donc un indice secondaire : la fonction confirmée, l’étiquette de borne et la documentation du modèle sont les références déterminantes.
- Fil noir : peut correspondre à une phase ou à une sortie définie par le fabricant ; sa fonction doit être identifiée dans le circuit ou la notice concernée.
- Fil rouge : peut être utilisé comme phase commutée ou comme conducteur de commande, sans que cette fonction soit garantie par la couleur seule.
- Fil blanc : ne doit pas être présumé neutre dans une installation fixe française ; dans un faisceau d’appareil, suivre exclusivement le repérage du fabricant.
- Conducteur de protection : dans le câblage fixe français, le repérage vert/jaune identifie la terre de protection et ne doit pas être réaffecté à une autre fonction.
En cas de divergence entre la couleur observée et le schéma attendu, ne « corrigez » pas le circuit par supposition : traitez l’écart comme une information à vérifier avant toute connexion.
Fils inutilisés ou manquants dans les configurations courantes de câblage de ventilateur de plafond
Un conducteur inutilisé, absent ou obturé change les options de commande seulement après que sa fonction a été établie. La relation utile est condition observée → limitation probable → décision à prendre, et non « couleur observée → raccordement supposé ».
| Condition observée | Valeur / signification | Effet possible sur la commande | Décision sûre |
|---|---|---|---|
| Conducteur inutilisé ou obturé | Fonction inconnue ou ancienne réserve | Peut être inutilisable pour le nouveau schéma | Le laisser isolé jusqu’à identification ; ne pas le réaffecter par supposition |
| Neutre non disponible au point concerné | Le neutre requis par certains récepteurs ou commandes n’est pas accessible | Peut exclure certains dispositifs de commande | Vérifier l’exigence exacte du modèle et faire adapter le circuit si nécessaire |
| Second conducteur commuté absent | Pas de chemin mural distinct identifié pour la deuxième fonction | La commande murale séparée du moteur et de l’éclairage peut ne pas être possible directement | Choisir une méthode de commande compatible ou faire prévoir le câblage nécessaire |
| Terre absente ou non identifiable | Continuité de protection non établie | Limite de sécurité prioritaire | Ne pas poursuivre sur la base d’une hypothèse ; faire vérifier l’installation |
Un récepteur compatible peut parfois permettre de séparer les fonctions sans deux conducteurs commutés venant du mur, mais il ne remplace ni les exigences d’alimentation, ni le neutre lorsqu’il est requis, ni le conducteur de protection. La compatibilité dépend du ventilateur, du récepteur et du schéma du fabricant.

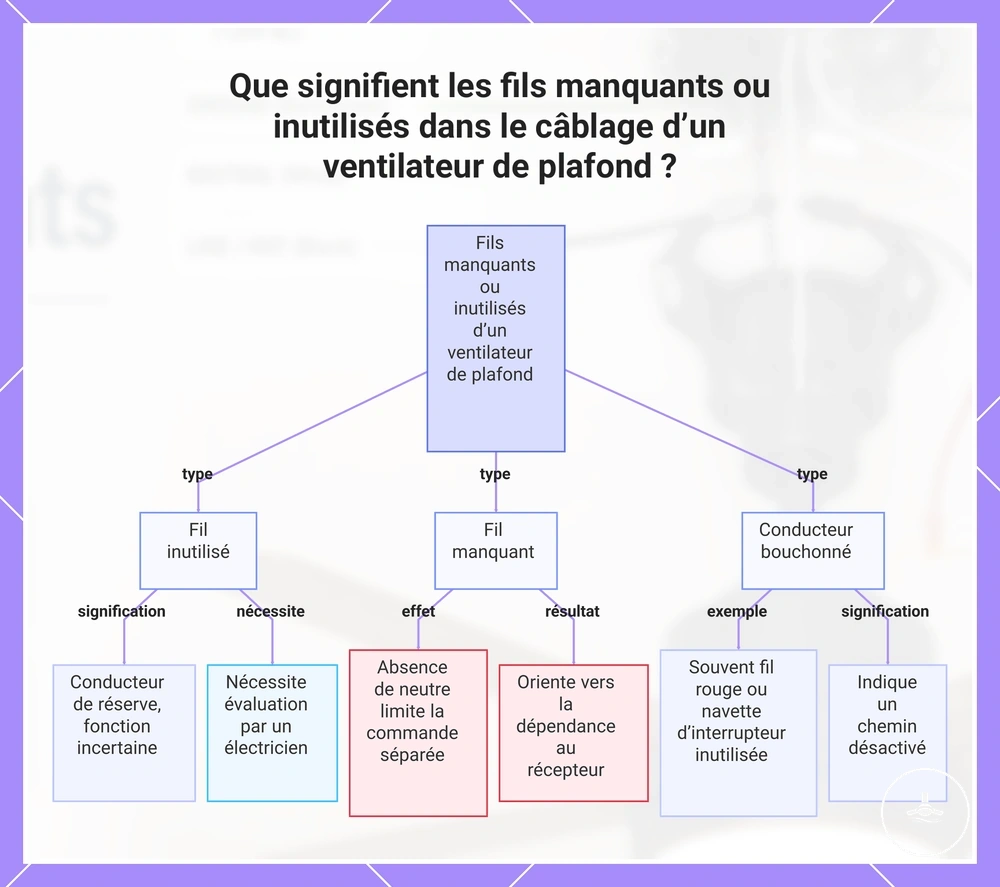

Le visuel suivant résume ces situations et rappelle qu’un fil « en plus » n’est utile que lorsque sa fonction est connue.
Configurations de commande qui modifient le câblage du ventilateur et de la lumière
La méthode de commande détermine quels conducteurs doivent être disponibles entre l’alimentation, la commande murale, le ventilateur, l’éclairage et, le cas échéant, le récepteur de télécommande. Le choix entre commande combinée, commandes séparées et récepteur doit donc être fait à partir de la configuration réelle du circuit et de la compatibilité du modèle.
Les quatre architectures ci-dessous résument la relation entre mode de commande, dépendance de câblage et limite principale.
| Configuration de commande | Dépendance de câblage | Valeur fonctionnelle | Condition / limite |
|---|---|---|---|
| Commande combinée | Une alimentation commutée commune, selon le schéma du ventilateur | Ventilateur et éclairage sont commandés ensemble depuis le mur | Une séparation indépendante exige un mécanisme compatible supplémentaire |
| Interrupteurs séparés | Deux fonctions de commande distinctes jusqu’au ventilateur, sauf système propriétaire compatible | Le moteur et l’éclairage peuvent être commandés indépendamment | Les conducteurs supplémentaires doivent être réellement identifiés et disponibles |
| Récepteur de télécommande | Alimentation et conducteurs requis par le récepteur et le ventilateur | Le récepteur distribue les commandes vers le moteur et l’éclairage | Connecteurs, type de moteur et schéma doivent être compatibles |
| Commande murale + récepteur | Rôles clairement séparés entre alimentation murale et logique du récepteur | Peut combiner coupure murale et commandes indépendantes | Éviter deux contrôleurs qui tentent de piloter la même fonction de façon incompatible |
La commande combinée est la plus simple lorsque les deux fonctions doivent suivre le même interrupteur. Les interrupteurs séparés exigent des chemins de commande distincts ; un conducteur supplémentaire simplement présent dans la boîte ne compte pas tant que sa fonction n’est pas confirmée.
Avec un récepteur de télécommande, la logique de séparation des fonctions se déplace dans le ventilateur ou son cache. Le récepteur doit être compatible avec le type de moteur, les connecteurs, l’alimentation et la commande d’éclairage du modèle concerné.
Si la configuration existante ne fournit pas les conducteurs ou le mode de commande requis, une adaptation du circuit peut être nécessaire. Le guide sur les commandes murales et commandes connectées détaille les différences entre ces méthodes de contrôle.
Un seul interrupteur mural pour la commande combinée du ventilateur et de l'éclairage
Avec un seul interrupteur mural et une alimentation commutée commune, le moteur et l’éclairage sont généralement mis sous ou hors tension ensemble. La valeur fonctionnelle est une commande combinée ; une commande indépendante exige soit des conducteurs distincts, soit un système de commande intégré ou un récepteur compatible.
La séparation des fonctions reste possible uniquement lorsque le ventilateur fournit un mécanisme prévu pour cela.
- Récepteur de télécommande présent : peut séparer moteur et éclairage si le ventilateur, le récepteur et l’alimentation sont compatibles.
- Commande intégrée : certains modèles gèrent eux-mêmes la vitesse et l’éclairage tout en recevant une alimentation commune.
- Aucun mécanisme de séparation : sans conducteur distinct ni commande compatible, les deux fonctions restent liées à l’interrupteur commun.
Un interrupteur unique ne crée donc pas, à lui seul, deux canaux de commande. L’indépendance du ventilateur et de l’éclairage dépend d’une fonction explicitement prévue par le câblage ou par l’électronique du modèle.

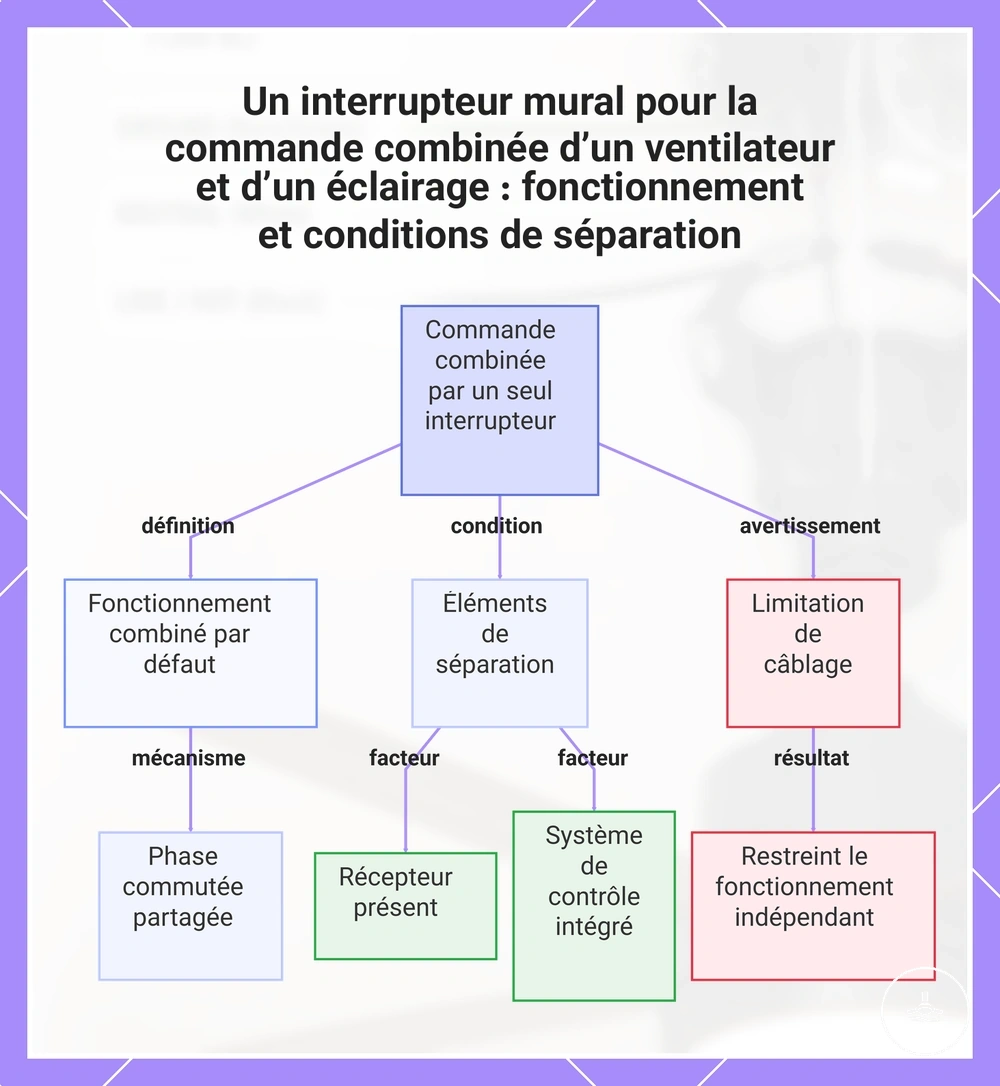

Le schéma suivant illustre cette distinction entre alimentation commune et séparation interne des fonctions.
Interrupteurs muraux séparés pour la commande du ventilateur et de l'éclairage
Des interrupteurs muraux séparés permettent de commander le ventilateur et l’éclairage indépendamment lorsque deux fonctions de commande distinctes arrivent jusqu’au ventilateur, ou lorsqu’un système propriétaire compatible réalise cette séparation. La présence de deux interrupteurs au mur ne suffit pas : les conducteurs et leurs affectations doivent correspondre au schéma de l’installation et du ventilateur.
Un conducteur supplémentaire dans la boîte de plafond peut provenir d’une ancienne commande, d’un autre circuit ou d’une réserve. Il ne doit pas être raccordé au moteur ou à l’éclairage avant d’avoir été identifié de façon fiable.

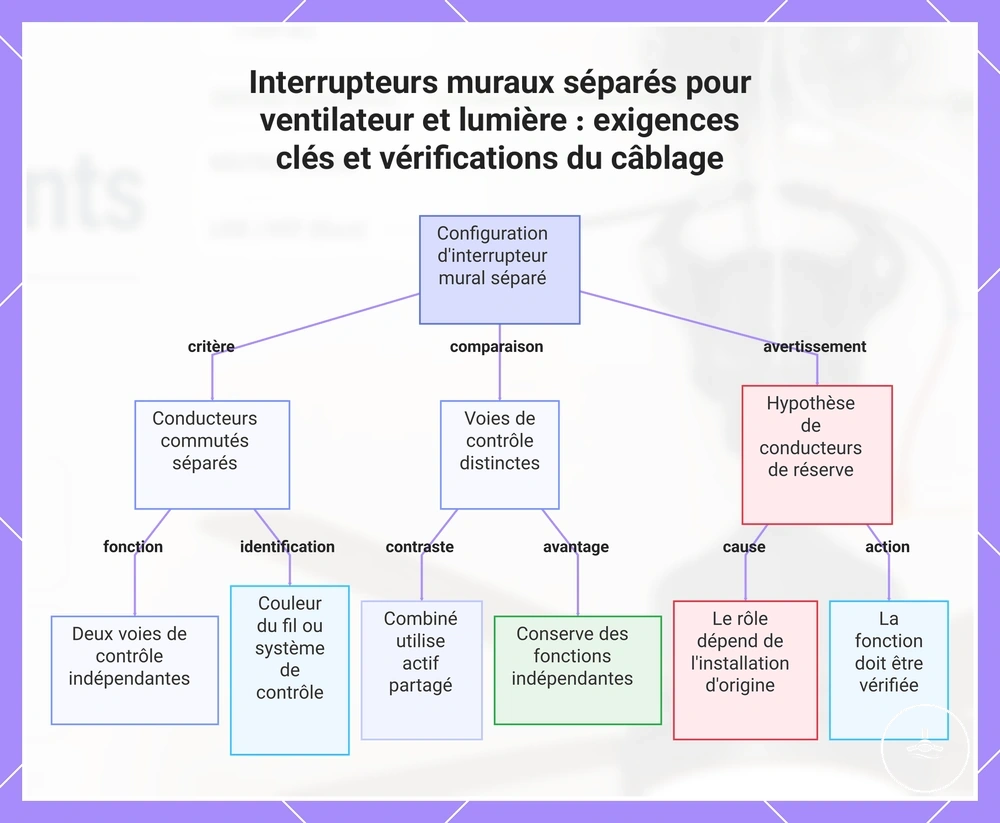

Le visuel suivant résume les prérequis de la commande séparée et la différence avec une simple présence de fils supplémentaires.

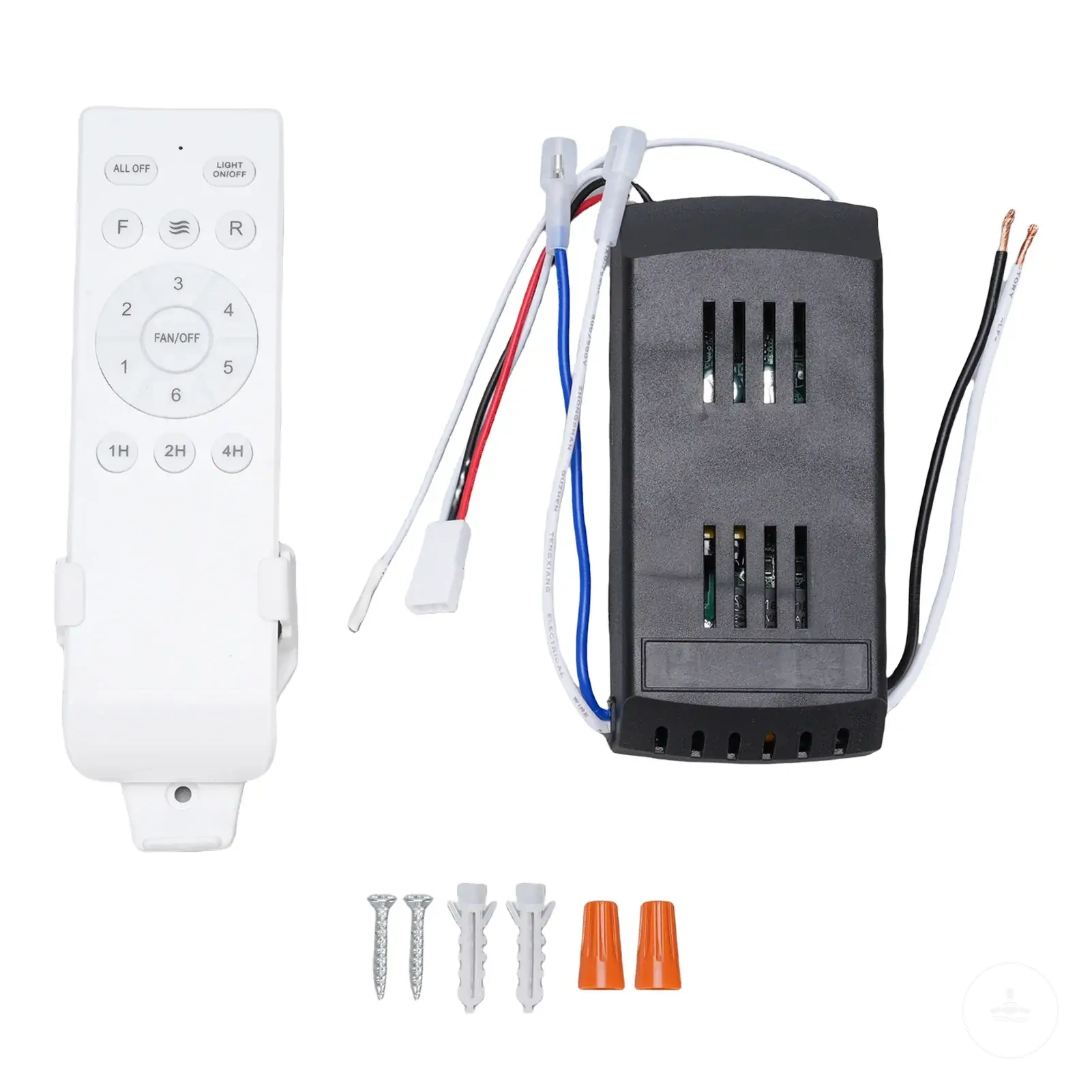

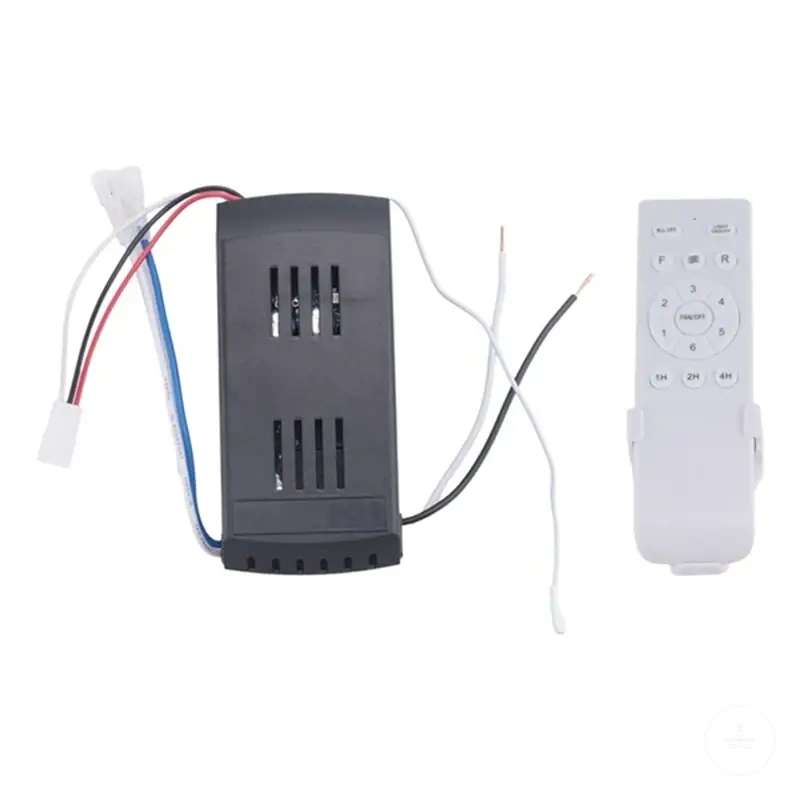

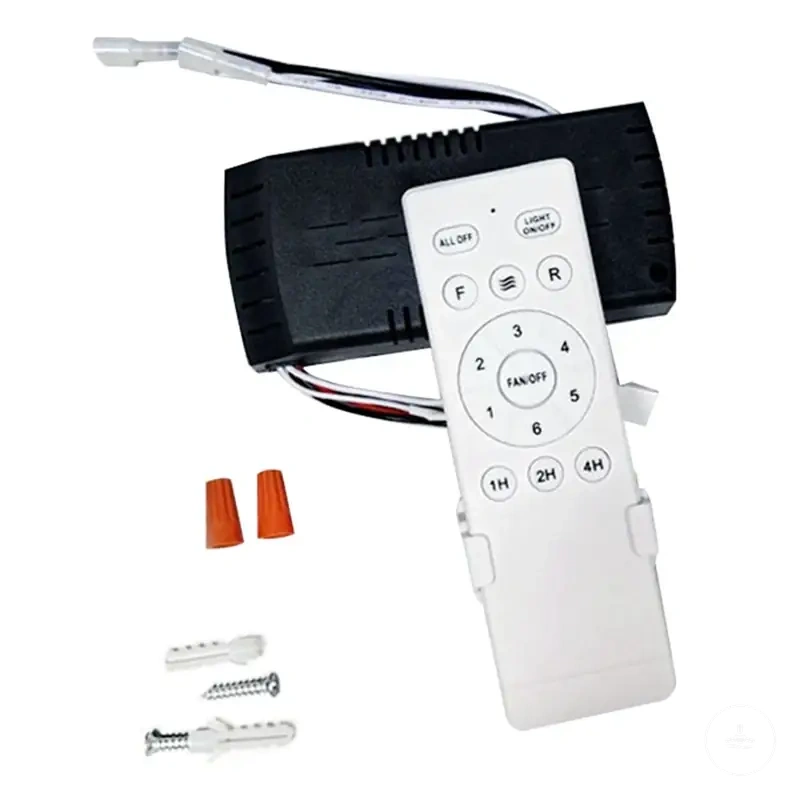

Câblage du récepteur de télécommande entre l’alimentation, le moteur du ventilateur et l’éclairage
Un récepteur de télécommande est un module intermédiaire : il reçoit l’alimentation prévue par le fabricant puis distribue des sorties commandées vers le moteur et, selon le modèle, vers l’éclairage. Il modifie la logique de commande, mais ne supprime aucune exigence de sécurité concernant le neutre, le conducteur de protection, l’isolement ou le support mécanique.
Le récepteur reçoit l’alimentation selon le schéma du modèle.
Le module interprète la commande et applique sa propre logique de sortie.
Les sorties repérées par le fabricant alimentent les fonctions prévues du moteur et de l’éclairage.
Le chemin fonctionnel se lit donc comme alimentation → récepteur → sorties désignées du ventilateur et de l’éclairage. Les bornes, connecteurs et fonctions de sortie ne sont pas universels : ils doivent être lus sur la notice du récepteur et du ventilateur, pas déduits d’un autre modèle.
La vitesse du moteur, la variation ou la commutation de l’éclairage et le comportement après coupure secteur dépendent de l’électronique du système. Un récepteur de remplacement n’est adapté que si ses caractéristiques et son interface correspondent au ventilateur concerné.

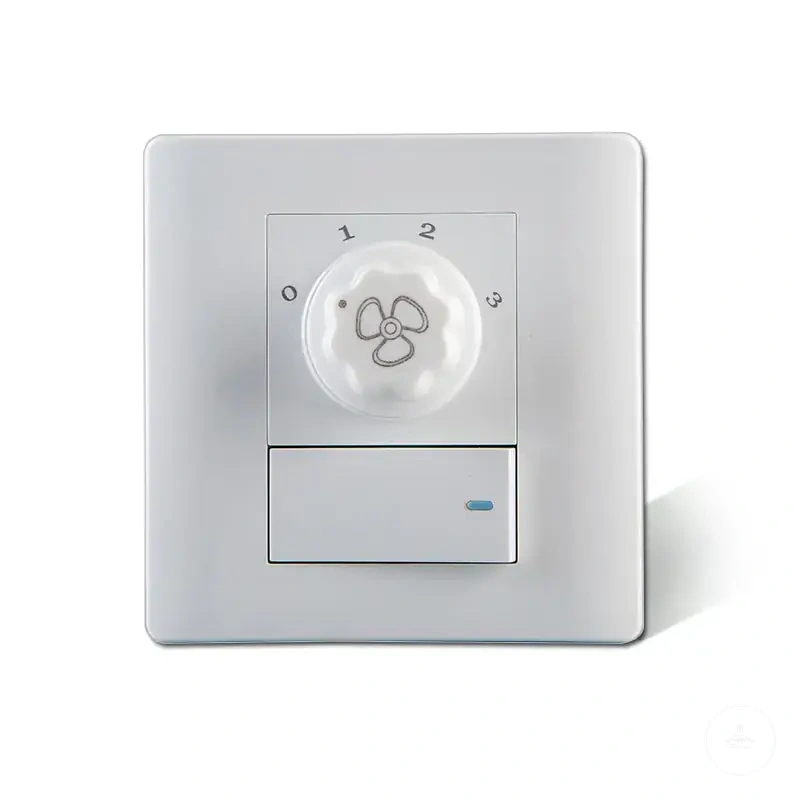

Câblage du récepteur de télécommande et de l’interrupteur mural dans la même installation
Dans une installation mixte, l’interrupteur mural et le récepteur ne doivent pas se voir attribuer deux logiques incompatibles pour la même fonction. La configuration est cohérente lorsque le rôle du mur est clair — alimentation/coupure ou commande compatible — et que le récepteur gère uniquement les fonctions pour lesquelles il est conçu.
Compatibilité de la commande mixte :
- Rôle de l’interrupteur : clairement défini comme alimentation/coupure ou comme commande compatible avec le système.
- Rôle du récepteur : clairement défini pour le moteur, l’éclairage ou les deux selon la notice.
- Alimentation requise : fournie comme l’exige le récepteur ; une coupure murale peut rendre la télécommande indisponible tant que l’alimentation n’est pas rétablie.
- Pas de double pilotage incompatible : un variateur ou contrôleur mural non prévu pour le récepteur peut perturber son fonctionnement.
Lorsque ces responsabilités sont séparées, l’interrupteur mural peut assurer la coupure ou l’alimentation du système tandis que le récepteur gère les commandes du ventilateur. Si les deux dispositifs tentent de moduler la même alimentation sans compatibilité explicite, la configuration doit être reconsidérée.
Une fois le mode de commande identifié, les exemples ci-dessous permettent de comparer des récepteurs et commandes déjà présents sur le site. Avant de suivre un lien produit, vérifiez le type de moteur (AC/DC), les connecteurs, la tension indiquée par le fabricant, les fonctions d’éclairage et la compatibilité avec le modèle ; le terme « universel » d’une fiche produit ne garantit pas la compatibilité.
Points de connexion dans la boîte de plafond, le cache, le récepteur et le kit d'éclairage
Les points de connexion sont répartis entre la boîte et le support de plafond, le cache, le récepteur éventuel, le corps du ventilateur et le kit d’éclairage. Leur rôle doit être séparé en deux catégories : support mécanique et connexion électrique.
Le tableau associe chaque emplacement à sa fonction réelle et à l’erreur d’interprétation à éviter.
| Emplacement | Fonction principale | Valeur / condition à identifier | Erreur à éviter |
|---|---|---|---|
| Boîte / support de plafond | Point d’arrivée électrique et, seulement si prévu, élément du support mécanique | Ancrage structurel, aptitude au montage d’un ventilateur et entrée du câble | Supposer qu’une boîte prévue pour un simple luminaire peut forcément supporter un ventilateur |
| Cache (canopée) | Capot de protection et d’habillage de la zone de connexion | Espace disponible pour les connexions et, selon le modèle, le récepteur | Le traiter comme un support structurel : le cache ne porte pas le ventilateur |
| Récepteur de télécommande | Module de commande | Entrées, sorties, connecteurs et compatibilité avec le moteur et l’éclairage | Intervertir des sorties ou utiliser un récepteur d’un autre système sans compatibilité confirmée |
| Corps du ventilateur | Moteur et interfaces électriques du ventilateur | Connecteurs ou bornes prévus pour l’alimentation et les commandes | Confondre une sortie accessoire avec l’alimentation du moteur |
| Kit d’éclairage | Charge d’éclairage intégrée ou ajoutée | Connexion dédiée, type de source et compatibilité avec la commande | Supposer qu’un gradateur ou une sortie de récepteur convient à tout type d’éclairage |
Le cache décoratif n’est pas un élément porteur. Le poids et les efforts du ventilateur doivent être repris par le système de fixation prévu à cet effet ; les connexions électriques restent contenues et protégées dans les emplacements désignés par le matériel et l’installation.
Support de la boîte électrique, mise à la terre et limites de sécurité du câblage
La sécurité du câblage dépend de trois ensembles de conditions : support mécanique adapté, protection électrique continue et connexions contenues et en bon état. Si l’une de ces conditions est inconnue, l’installation ne doit pas être considérée comme vérifiée.
Avant toute intervention, l’alimentation du circuit concerné doit être mise hors tension et l’absence de tension doit être vérifiée avec un moyen adapté par une personne compétente. Les critères suivants définissent les limites à contrôler ; ils ne remplacent pas les règles d’installation applicables.
- Support de plafond : boîte, étrier et ancrage adaptés à un ventilateur et fixés à la structure ; un simple support de luminaire ne doit pas être présumé suffisant.
- Conducteur de protection : continuité de terre établie jusqu’aux parties qui doivent être mises à la terre selon le système.
- Maintien des câbles : les entrées de câble et dispositifs de retenue évitent qu’un effort mécanique soit transmis aux terminaisons.
- Enceinte de connexion : les raccordements restent protégés dans la boîte, le cache ou l’emplacement prévu, sans conducteur actif exposé.
- État du câble : isolation intacte, absence de traces de chauffe, de détérioration ou de connexion douteuse.
- Compatibilité des commandes : interrupteur, variateur ou récepteur adaptés au type de ventilateur et à l’éclairage.
- Vérification qualifiée : toute incertitude sur le câblage fixe, le support, l’identification des conducteurs ou l’état de l’installation justifie l’intervention d’un électricien qualifié.
Le support structurel et la mise à la terre répondent à des risques différents : le premier limite le mouvement ou le désancrage du ventilateur, la seconde fournit un chemin de protection en cas de défaut. Le maintien des câbles, l’isolation et l’enceinte protègent les connexions contre les contraintes mécaniques et les contacts accidentels.
Utilisez les contrôles de sécurité électrique comme étape de vérification complémentaire avant de considérer la configuration comme prête à être installée.

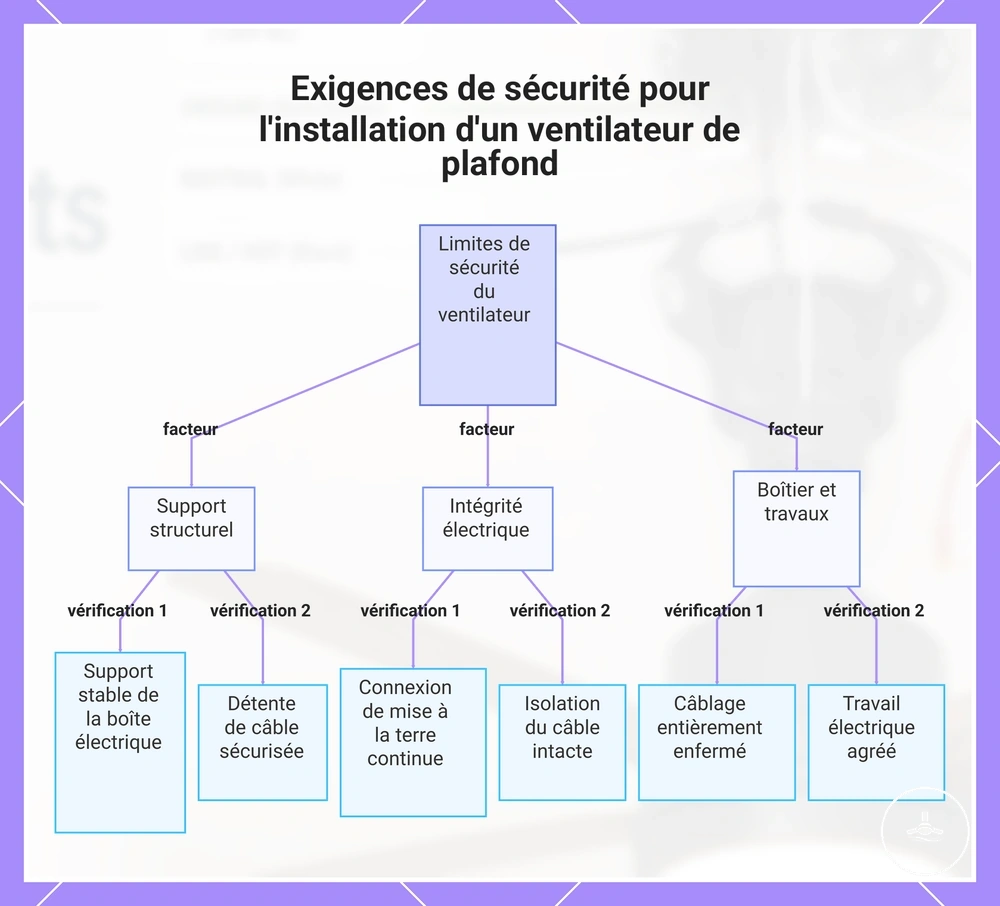

Le diagramme ci-dessous regroupe visuellement ces limites de sécurité : support structurel, protection électrique et intégrité de la zone de connexion.
Erreurs de câblage qui peuvent empêcher l'éclairage du ventilateur de fonctionner
Un éclairage de ventilateur qui ne fonctionne pas peut provenir du chemin d’alimentation de la lumière, du récepteur, d’une connexion, d’une commande incompatible ou du luminaire lui-même. Le symptôme ne prouve pas la cause : il faut d’abord distinguer un défaut de câblage d’un problème de lampe, de télécommande, de gradation ou de composant.
Le diagnostic suivant relie chaque symptôme à des causes possibles et à une vérification prudente, sans demander de manipuler des conducteurs sous tension.
| Symptôme | Causes possibles | Vérification prudente | Action suivante |
|---|---|---|---|
| Aucune lumière, ventilateur fonctionnel | Sortie éclairage du récepteur non active, connecteur du kit d’éclairage, lampe/source défectueuse ou commande mal configurée | Comparer l’état des commandes et la configuration à la notice ; hors tension, vérifier uniquement les connecteurs prévus par l’utilisateur | Si le chemin d’éclairage reste incertain, faire contrôler le raccordement ou le récepteur |
| Fonctionnement intermittent | Connexion desserrée, connecteur instable, commande ou récepteur défaillant | Observer si le défaut suit un mode de commande particulier ; cesser l’utilisation si chaleur, odeur, bruit anormal ou connexion douteuse apparaît | Faire vérifier les terminaisons et le module de commande |
| Scintillement | Source LED ou variateur incompatibles, récepteur instable, connexion défectueuse | Vérifier la compatibilité de la source et de la commande dans la documentation du produit | Corriger d’abord la compatibilité ; si le défaut persiste, faire contrôler le circuit d’éclairage |
| Aucune réponse du ventilateur ni de la lumière | Alimentation amont coupée, interrupteur mural, protection du circuit, récepteur ou connexion principale | Vérifier les commandes accessibles et l’état du circuit sans ouvrir de connexion sous tension | Si l’alimentation ou les conducteurs ne sont pas clairement identifiés, faire intervenir un électricien qualifié |
Un récepteur ou un contrôleur mural incompatible peut produire une absence de lumière, un scintillement ou un fonctionnement irrégulier même si les conducteurs sont correctement raccordés. La compatibilité de la commande doit donc être vérifiée avant d’attribuer le symptôme au câblage.
À l’inverse, une ampoule ou un module LED défectueux, des réglages de télécommande ou une incompatibilité de gradation peuvent reproduire les mêmes symptômes sans défaut du câblage fixe.
Pour approfondir le diagnostic, les pages sur un éclairage de ventilateur de plafond qui ne fonctionne pas et un éclairage de ventilateur qui scintille couvrent les causes système qui dépassent le seul câblage.

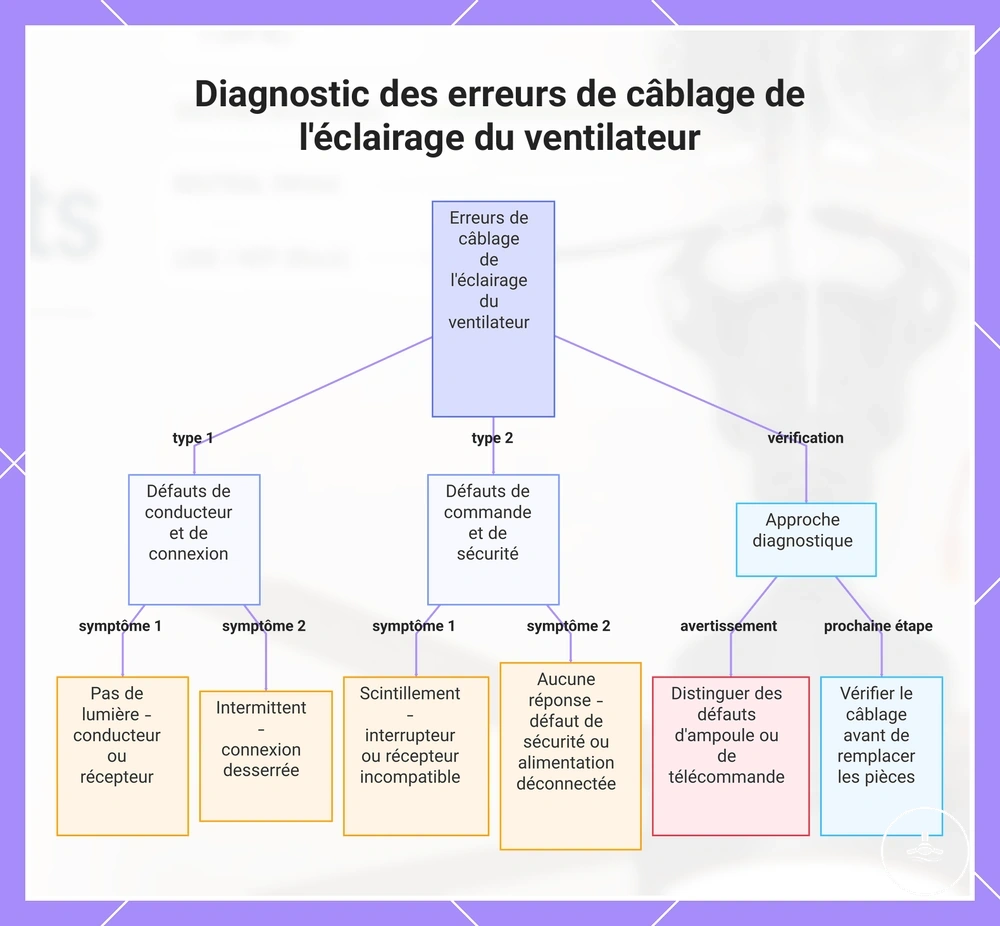

Le visuel suivant associe les symptômes courants aux familles de causes à éliminer avant de remplacer un composant.
