Eğimli ve Tonozlu Tavanlar için Işıklı Tavan Vantilatörleri: Uyumluluk ve Montaj
Eğimli veya tonozlu bir tavana ışıklı tavan vantilatörü takılabilir; ancak tavan açısı seçilen vantilatörün ve askı sisteminin izin verdiği aralıkta olmalı, bağlantı noktası vantilatör yükünü taşıyabilmeli ve kanatlarla ışık armatürünün tüm hareket/boşluk alanı güvenli kalmalıdır. Nihai tavan açısı sınırı evrensel değildir; modelin montaj talimatları ile varsa açılı tavan adaptörünün onaylı çalışma aralığı belirleyicidir.
Uyumluluk karar asistanı
Aşağıdaki altı kontrol, bir modelin eğimli veya tonozlu tavana uygunluğunu ön elemeden geçirir. Her kutu gerçek bir kurulum koşulunu temsil eder; sonuç, üretici talimatlarının veya yerel elektrik/yapı kurallarının yerine geçmez.
Henüz değerlendirme yapılmadı. Altı koşulu tek tek doğrulayın.
Bir koşul bilinmiyorsa “uygun” varsaymayın. Özellikle maksimum tavan açısı, aksesuar uyumluluğu ve taşıyıcı destek model ve yapıya göre doğrulanmalıdır.
Seçim sırası en güvenilir şekilde tavan geometrisi → montaj sistemi → yapısal destek → kanat/ışık boşluğu → uzatma çubuğu → oda ve hava akışı ihtiyacı şeklinde ilerler. Stil, kontrol tipi ve ürün tercihi bu teknik uyumluluk doğrulandıktan sonra değerlendirilmelidir.

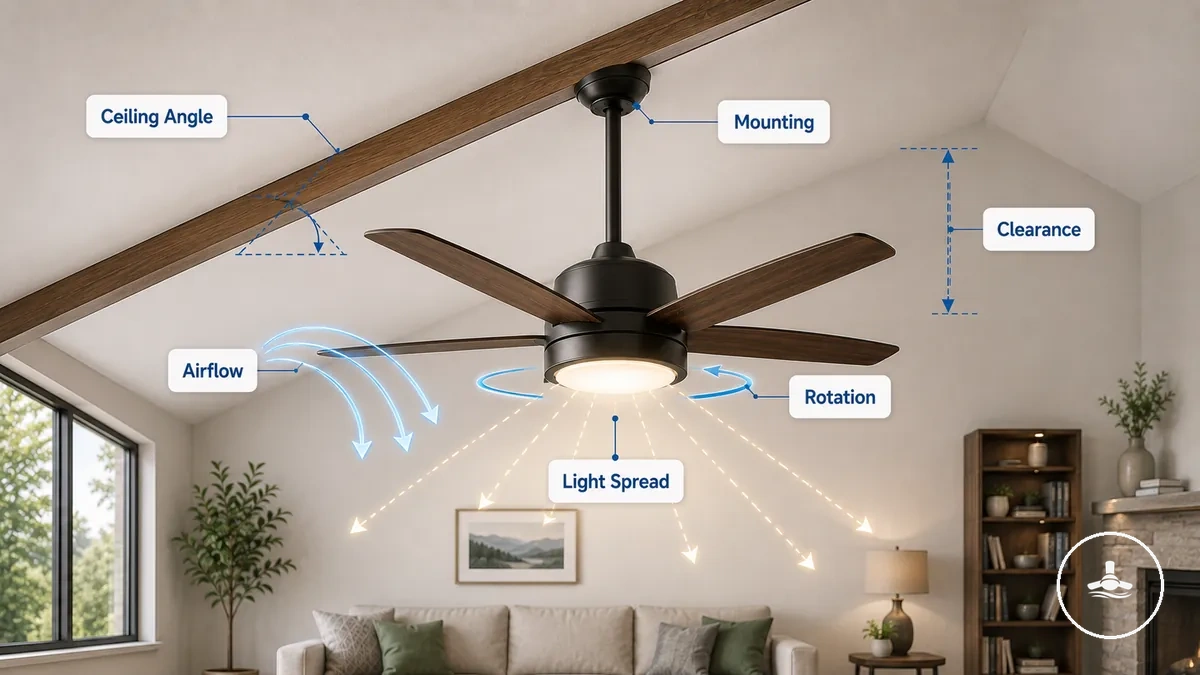

Eğimli ve tonozlu tavanlarda ışıklı tavan vantilatörleri nasıl çalışır: uyumluluk temelleri ve kısıtlamalar
Eğimli tavan, vantilatörün hava üretme prensibini değiştirmez; asıl fark, vantilatörün tavan yüzeyine göre nasıl asıldığı ve çevresinde ne kadar boşluk kaldığıdır. Uyumlu bir askı sistemi motor/uzatma çubuğu eksenini üreticinin öngördüğü konumda tutarken, tavan eğimi kanatların tavana en yakın noktasını ve ışık armatürünün odadaki düşey konumunu değiştirir.
| Varlık / özellik | Değer veya durum | Pratik etkisi |
|---|---|---|
| Tavan eğimi | Ölçülen açı, montaj sisteminin onaylı aralığı içinde olmalı | Açı aralığı aşılırsa üreticiyle uyumlu açılı tavan adaptörü gerekebilir. |
| Vantilatör–tavan mesafesi | Kanatların ve hava girişinin tavana gereğinden fazla yaklaşmaması gerekir | Yetersiz mesafe hava girişini kısıtlayabilir ve kanat/tavan yakınlığını artırabilir. |
| Kanat süpürme alanı | Tam dönüş boyunca engellerden güvenli açıklık | Kontrol yalnızca bir kanat konumunda değil, 360° dönüş yolu boyunca yapılmalıdır. |
| Işık armatürü | Alt ve yan boşluk ile oda içindeki konum birlikte uygun olmalı | Uzatma çubuğu ve armatür derinliği, baş mesafesini ve ışığın odadaki konumunu değiştirir. |
Bu ilişkiler vantilatör tipi, kontrol seçenekleri ve genel ürün sınıflarıyla birlikte değerlendirilmelidir. Daha geniş ürün bağlamı için ışıklı tavan vantilatörleri rehberi'ne bakın.

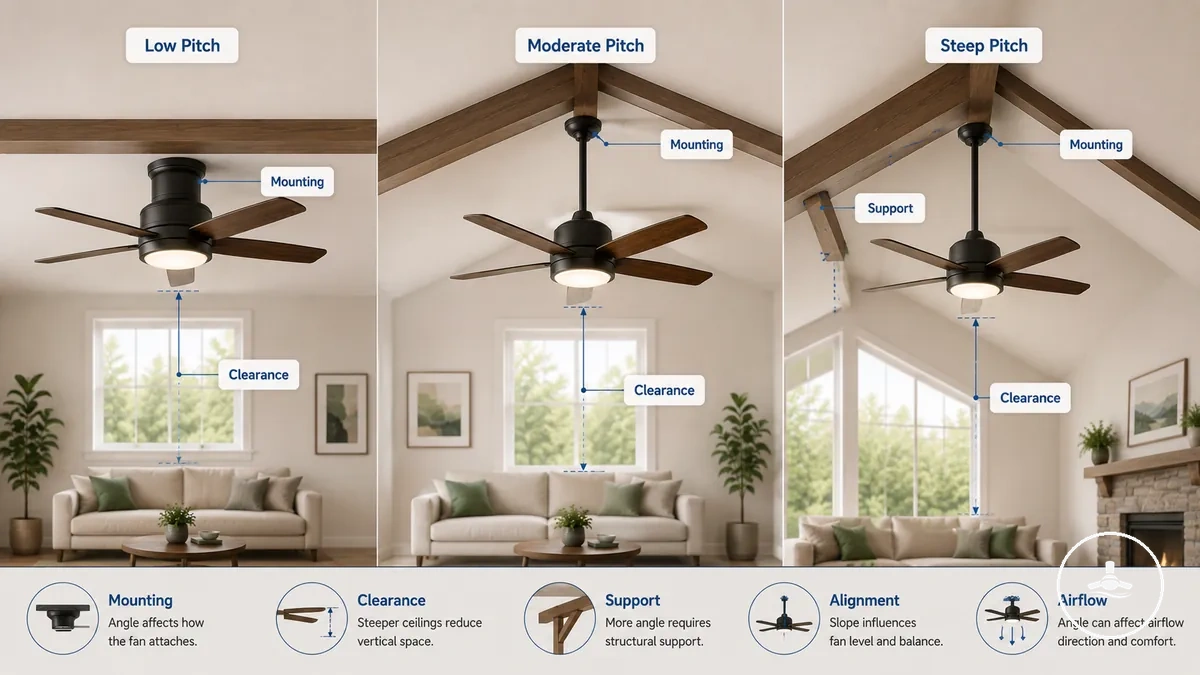

Güvenli ışıklı tavan vantilatörü montajı için tavan açısı sınırları ve eğim gereksinimleri
Tüm tavan vantilatörleri için geçerli tek bir maksimum eğim açısı yoktur. Uygun sınır; fanın askı mafsalı, tavan kapağı, uzatma çubuğu ve varsa açılı adaptörün üretici tarafından onaylanan kombinasyonuna bağlıdır. Bu nedenle “eğimli tavana uygun” ifadesi, ölçülen tavan açısının seçilen modelin izin verdiği aralıkla karşılaştırılmasıyla doğrulanmalıdır.
Ölçün: Montaj noktasındaki gerçek tavan eğim açısını belirleyin; tavanın başka bir bölümündeki açı aynı olmayabilir.
Karşılaştırın: Ölçülen açıyı seçilen vantilatör ve askı sisteminin teknik talimatındaki maksimum/izin verilen eğimle karşılaştırın.
Uyarlayın: Standart askı açısı yeterli değilse yalnızca modelle uyumlu, üreticinin öngördüğü açılı adaptör veya montaj kiti kullanın.
Boşluğu yeniden kontrol edin: Adaptör veya farklı uzatma çubuğu fanı aşağıya taşıdığı için kanat ve ışık boşluklarını yeni konumda tekrar doğrulayın.
Montaj açısı tek başına güvenli kurulumu kanıtlamaz. Yapısal destek ve çevresel boşluk aynı anda uygun olmalıdır; ilgili kontroller için boşluk ve montaj güvenliği rehberini kullanın.

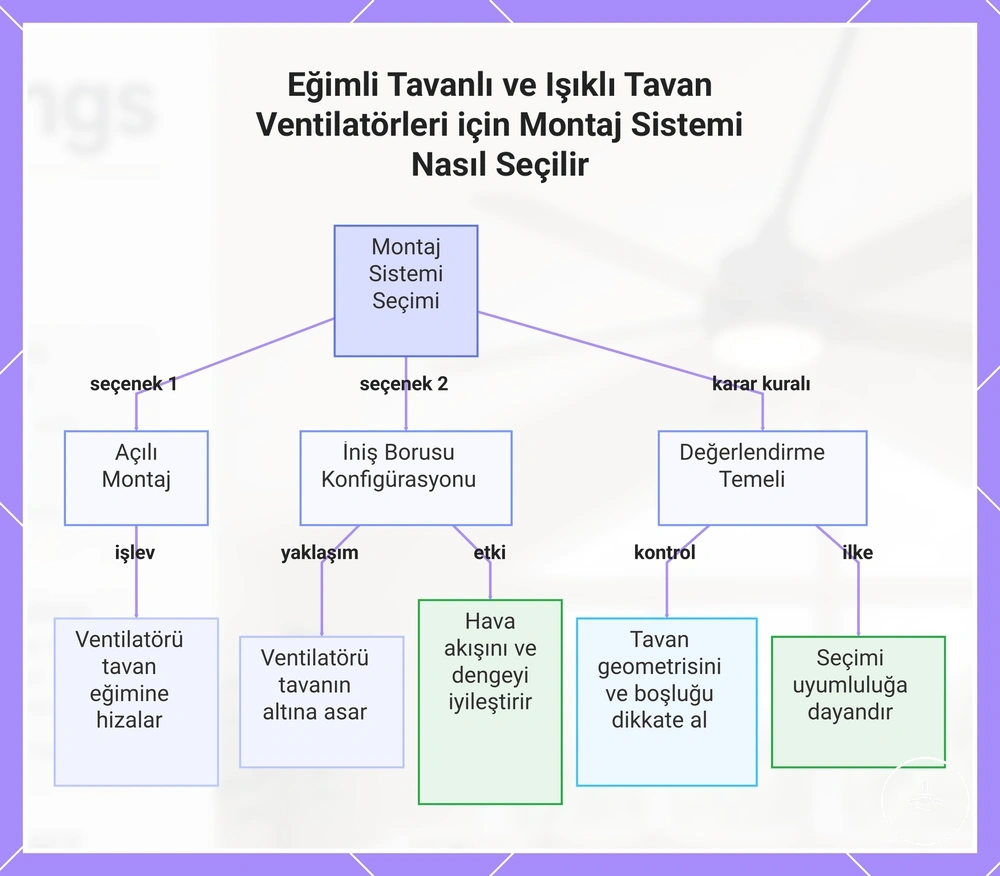

Eğimli ve tonozlu tavanlar için ışıklı vantilatörlerde montaj sistemi seçimi
Montaj sistemi, tavan eğimini karşılamak ve vantilatörü doğru düşey konuma getirmek için seçilir. Açılı adaptör tavan açısını yönetir; uzatma çubuğu ise vantilatörün tavandan ne kadar aşağıda konumlanacağını yönetir. Bu iki işlev birbirinin yerine geçmez ve bazı kurulumlarda birlikte gerekir.
| Montaj bileşeni | Ne çözer? | Uygun olduğu durum | Doğrulanması gereken |
|---|---|---|---|
| Standart mafsallı askı | Modelin izin verdiği ölçüde tavan eğimine uyum sağlar | Ölçülen açı standart sistemin onaylı aralığındaysa | Modelin maksimum eğim açısı ve tavan kapağının doğru oturması |
| Açılı tavan adaptörü / kiti | Standart askının karşılayamadığı tavan geometrisini düzenler | Üretici o model için uyumlu adaptör sağlıyor veya onaylıyorsa | Açı kapasitesi, askı parçası ve uzatma çubuğu uyumluluğu |
| Uzatma çubuğu (downrod) | Vantilatörü tavandan aşağı taşıyarak konum ve boşluğu değiştirir | Tonozlu/yüksek tavanda fanın yararlı çalışma yüksekliğine indirilmesi gerektiğinde | İzin verilen uzunluk, bağlantı tipi, baş mesafesi ve kanat boşluğu |
Eğimli tavan montajı için açılı tavan adaptörleri ve montaj kitleri
Açılı tavan adaptörü, standart tavan kapağı veya askı mafsalı ölçülen eğimi karşılamadığında montaj arayüzünü düzeltir. Bu aksesuar, fanı “her eğime uygun” hale getirmez; uyumluluk marka/model, askı sistemi ve izin verilen açıyla birlikte doğrulanmalıdır.
- Model uyumluluğu: Adaptörün seçilen vantilatör/askı sistemi için onaylandığını doğrulayın.
- Açı kapasitesi: Adaptörün izin verdiği eğim, gerçek tavan açısından düşük olmamalıdır.
- Mekanik eşleşme: Tavan kapağı, askı bilyası/mafsalı ve uzatma çubuğu bağlantıları birbirine uygun olmalıdır.
- Boşluk etkisi: Adaptör fanın konumunu değiştirebildiği için kanatların tavana en yakın noktası yeniden kontrol edilmelidir.
Tonozlu ve yüksek tavanlarda hava akışı için uzatma çubuğu seçimi
Uzatma çubuğunun görevi, vantilatörü tavan düzleminden uzaklaştırıp odada daha kullanışlı bir yüksekliğe taşımaktır. Tek bir “doğru” uzatma çubuğu uzunluğu yoktur; tavan yüksekliği, tavan eğimi, fanın izin verdiği bağlantı sistemi, kanat boşluğu ve aşağıdaki kullanım alanı birlikte belirleyicidir.
| Durum | Olası sonuç | Karar |
|---|---|---|
| Fan tavana gereğinden yakın | Kanat/tavan boşluğu azalabilir; hava giriş alanı kısıtlanabilir | Üreticinin izin verdiği daha uzun konfigürasyonu değerlendirin. |
| Fan uygun çalışma konumunda | Kanat boşluğu ve aşağıdaki kullanım alanı korunur | Bu konumu, modelin izin verdiği uzatma çubuğu ile koruyun. |
| Fan gereğinden aşağıda | Işık armatürü ve kanatlar kullanım alanına fazla yaklaşabilir | Daha kısa, ancak eğim ve tavan boşluğunu hâlâ karşılayan uyumlu konfigürasyonu değerlendirin. |

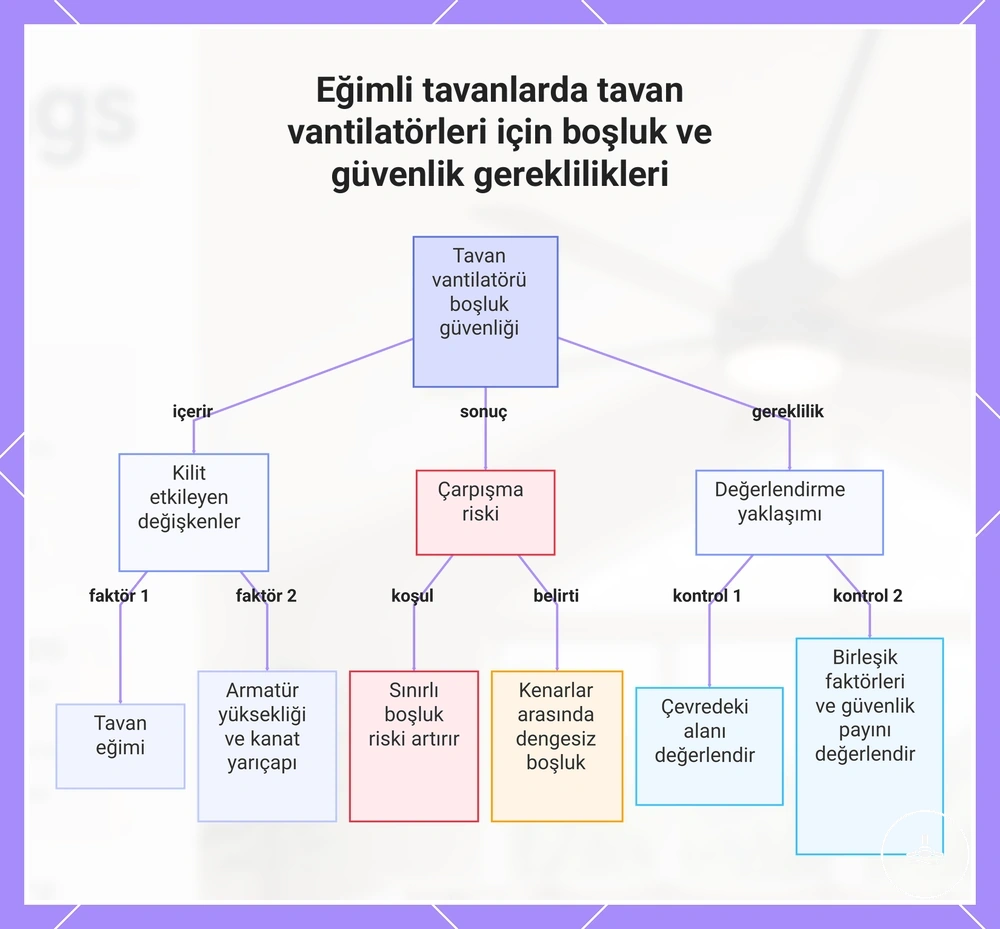

Açılı tavanlarda ışıklı tavan vantilatörleri için boşluk ve güvenlik gereksinimleri
Açılı tavanlarda güvenlik kontrolü, yalnızca fan merkezinin tavana uzaklığına bakılarak yapılamaz. En kritik değer, kanatların tam süpürme alanındaki en yakın yaklaşım ile ışık armatürünün aşağıdaki ve çevredeki yüzeylere olan boşluğudur. Gerekli minimumlar model talimatına ve yerel kurallara göre doğrulanmalıdır.
- Kanatların 360° dönüş yolu tavan, kiriş, duvar, dolap, kapı veya başka bir engelle kesişmiyor.
- Kanat ucu ile eğimli tavan arasındaki en dar nokta, yalnızca merkez hattı değil, gerçek dönüş geometrisi üzerinden kontrol edildi.
- Işık armatürünün alt kenarı ve fanın kanat düzlemi, aşağıdaki kullanım alanına uygun düşey boşluk bırakıyor.
- Seçilen uzatma çubuğu veya açılı adaptör sonrasında tüm boşluklar yeniden ölçüldü.
- Üreticinin minimum açıklıkları ve uygulanabilir yerel güvenlik/elektrik kuralları sağlanıyor.
Genel kontrol adımları için boşluk ve montaj güvenliği sayfasına bakın.
Eğimli çatı hattı ve tavan geometrisi yakınında kanat boşluğu
Kanat yarıçapı sabittir; ancak eğimli tavan yüzeyi fan merkezinden uzaklaştıkça kanat ucu ile tavan arasındaki mesafe değişir. Bu nedenle tek bir merkez ölçümü yerine, dönüş yolundaki en küçük boşluk değerlendirilmelidir.
Kontrol
Kanat ucunun tavana/kirişe en çok yaklaştığı yönü belirleyin.
Değer
Gerçek açıklığı, üreticinin ve yerel kuralların istediği minimumla karşılaştırın.
Düzeltme
Yetersizse fanı “zorlayarak” çalıştırmak yerine montaj açısı, konum veya uyumlu uzatma çubuğu/adaptör seçimini değiştirin.
Tonozlu tavanlarda ışık armatürü boşluğu ve konumlandırması
Işık kiti, fanın toplam düşey derinliğini artırır. Tonozlu tavanlarda amaç, ışığı yalnızca daha aşağı taşımak değil; baş mesafesi, kanat boşluğu ve aydınlatma konumunu aynı anda korumaktır.
Işık armatürü için üçlü kontrol
- Düşey boşluk: Armatürün alt noktası kullanım alanına gereğinden fazla yaklaşmamalıdır.
- Yan boşluk: Tavan eğimi, kiriş veya mimari elemanlar armatüre/kanatlara yaklaşmamalıdır.
- Işık dağılımı: Kirişler ve yüksek tavan geometrisi ışığı gölgeleyebileceği için armatür konumu yalnızca fanın hava akışına göre seçilmemelidir.

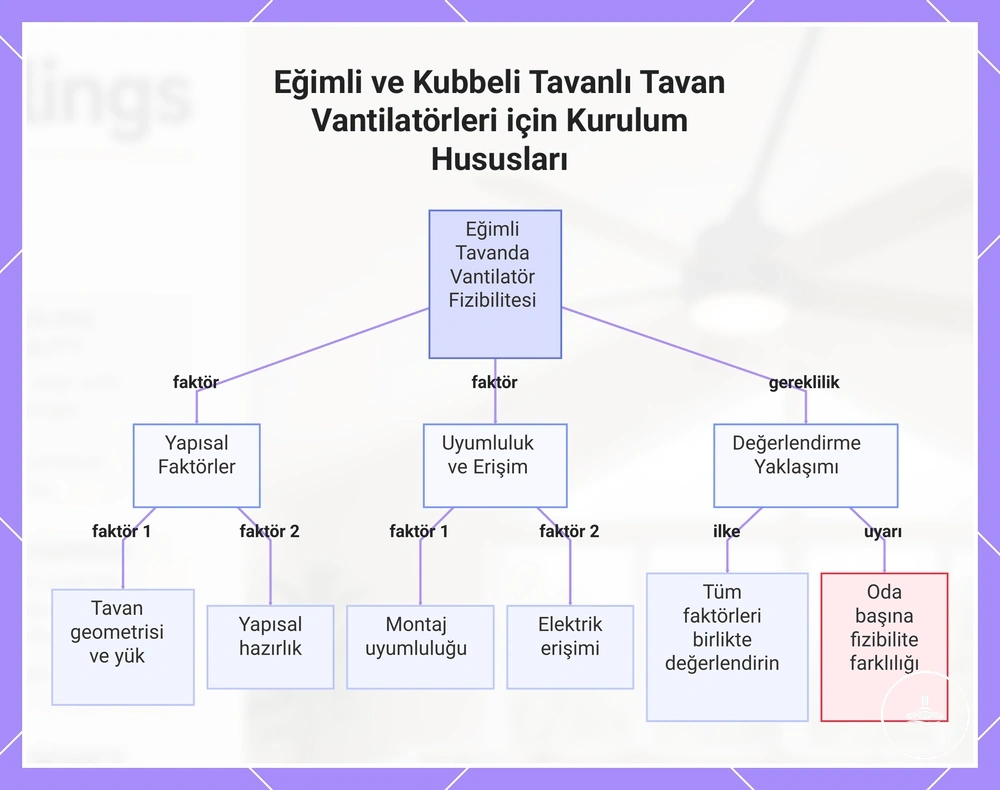

Eğimli ve tonozlu tavan vantilatörü kurulumları için hazırlık
Kurulum fizibilitesi; tavan geometrisi, taşıyıcı yapı, askı sistemi, elektrik erişimi ve boşluğun aynı kurulumda birlikte uygun olmasına bağlıdır. Standart bir aydınlatma armatürü kutusunun tavan vantilatörü için yeterli olduğu varsayılmamalıdır.
- Yapıyı doğrulayın: Tavan bağlantı kutusunun/taşıyıcının fan yükü ve hareketi için uygunluğunu belirleyin; bilinmiyorsa güçlendirme veya uygun fan bağlantısı gerekir.
- Tavan açısını doğrulayın: Ölçülen eğimi fanın ve montaj donanımının izin verdiği aralıkla eşleştirin.
- Askı ve uzatma çubuğunu eşleştirin: Adaptör, tavan kapağı, mafsal ve uzatma çubuğunun aynı sistem içinde uyumlu olduğundan emin olun.
- Kanat ve ışık boşluğunu ölçün: Fanın nihai konumunda 360° kanat yolunu ve armatürün alt/yan açıklığını kontrol edin.
- Elektrik uyumluluğunu doğrulayın: Fan motoru, ışık kiti ve kontrol yönteminin besleme/kablolama gereksinimlerini üretici talimatına göre karşılayın.
- Son kontrolü yapın: Montaj tamamlandıktan sonra bağlantıların sıkılığını, anormal hareketi, sesi ve kanatların engelsiz dönüşünü kontrol edin.
Elektrik devresi, anahtar/kumanda ve fan-ışık bağlantıları için ışıklı tavan vantilatörü kablolama gereksinimleri sayfasındaki kontrolleri de uygulayın. Elektrik veya yapısal uygunluk belirsizse kurulum, yetkin bir elektrikçi/kurulum uzmanı tarafından değerlendirilmelidir.
Açılı montajlarda tavan bağlantı kutusu ve yapısal destek gereksinimleri
Tavan vantilatörü, sabit bir lamba gibi yalnızca ağırlık taşımakla kalmaz; motor ve dönen kanatlar çalışırken bağlantı noktasına dinamik kuvvetler de iletir. Bu nedenle bağlantı kutusu ve taşıyıcı sistem özellikle tavan vantilatörü kullanımına uygun olmalı ve sağlam bir yapısal elemana bağlanmalıdır.
| Varlık | Özellik | Gerekli durum / değer |
|---|---|---|
| Tavan bağlantı kutusu | Kullanım sınıfı | Fan yükü ve hareketi için uygun/onaylı; yalnızca aydınlatma kutusu olduğu varsayılmamalı |
| Taşıyıcı bağlantı | Yapısal ankraj | Kiriş, uygun taşıyıcı destek veya fan montajı için tasarlanmış güçlendirme sistemine sağlam bağlantı |
| Bağlantı elemanları | Uyumluluk | Fan ve montaj kitinin belirttiği tip/ölçüde, doğru şekilde sıkılmış elemanlar |
| Mevcut kurulum | Belirsiz taşıma kapasitesi | Uygun kabul edilmez; sınıfı ve ankrajı doğrulanana kadar değerlendirme gerekir |

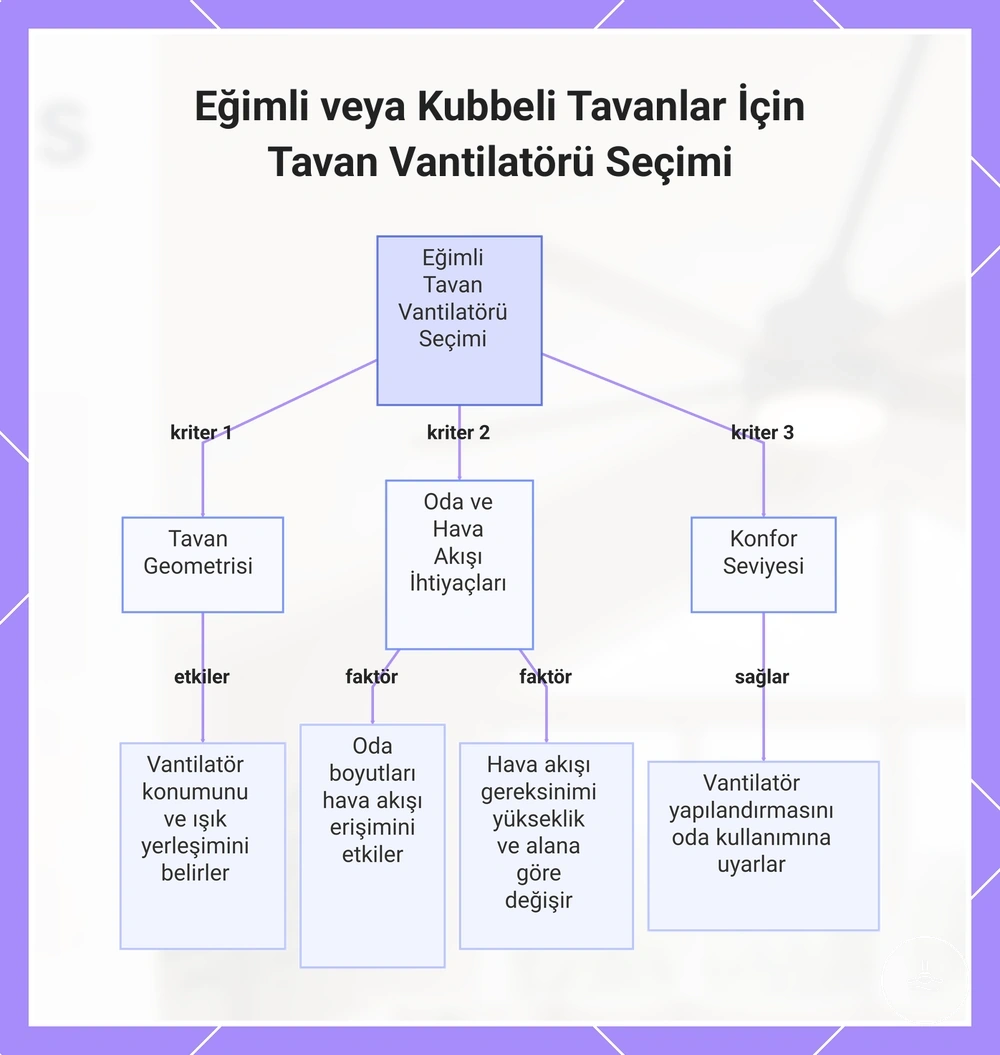

Eğimli ve tonozlu alanlar için doğru ışıklı tavan vantilatörü konfigürasyonunu seçme
Doğru konfigürasyon, önce tavanın izin verdiği montaj biçimini, sonra fanın odadaki yararlı konumunu çözer. Ürün seçerken “eğimli tavana uygun” etiketi tek başına yeterli değildir; açı kapasitesi, adaptör gereksinimi, uzatma çubuğu uyumluluğu, fan boyutu, kanat boşluğu ve ışık armatürünün toplam düşüşü birlikte karşılaştırılmalıdır.
| Tavan / ihtiyaç durumu | Uygun konfigürasyon profili | Önce doğrulanacak kriter |
|---|---|---|
| Eğim, fanın standart askı aralığı içinde | Üreticinin eğimli tavana izin verdiği standart mafsallı askı; gerekiyorsa uyumlu uzatma çubuğu | Maksimum eğim açısı ve kanatların tavana en yakın boşluğu |
| Eğim, standart askı aralığını aşıyor | Yalnızca fanla uyumlu açılı tavan adaptörü bulunan sistem | Adaptörün onaylı açı aralığı ve model uyumluluğu |
| Tonozlu/yüksek tavan; fan tavana çok yakın kalıyor | Üreticinin izin verdiği daha uzun uzatma çubuğu ile daha aşağı konum | Baş mesafesi, kanat boşluğu ve izin verilen çubuk uzunluğu |
| Düşey alan sınırlı | Eğimli tavana açıkça izin veren daha kısa düşüşlü konfigürasyon | Alçak profilli/flush seçeneklerin eğimli tavana otomatik olarak uygun olmadığı |
| Aydınlatma öncelikli | Oda ölçeğine uygun ışık kiti ve toplam düşüşü kontrollü fan konfigürasyonu | Armatürün alt kotu, gölgelenme ve kullanım alanı boşluğu |
Kanat açıklığının oda ölçeğiyle eşleşmesini ayrıca değerlendirmek için kanat açıklığı ve oda kapsamı rehberini kullanın.

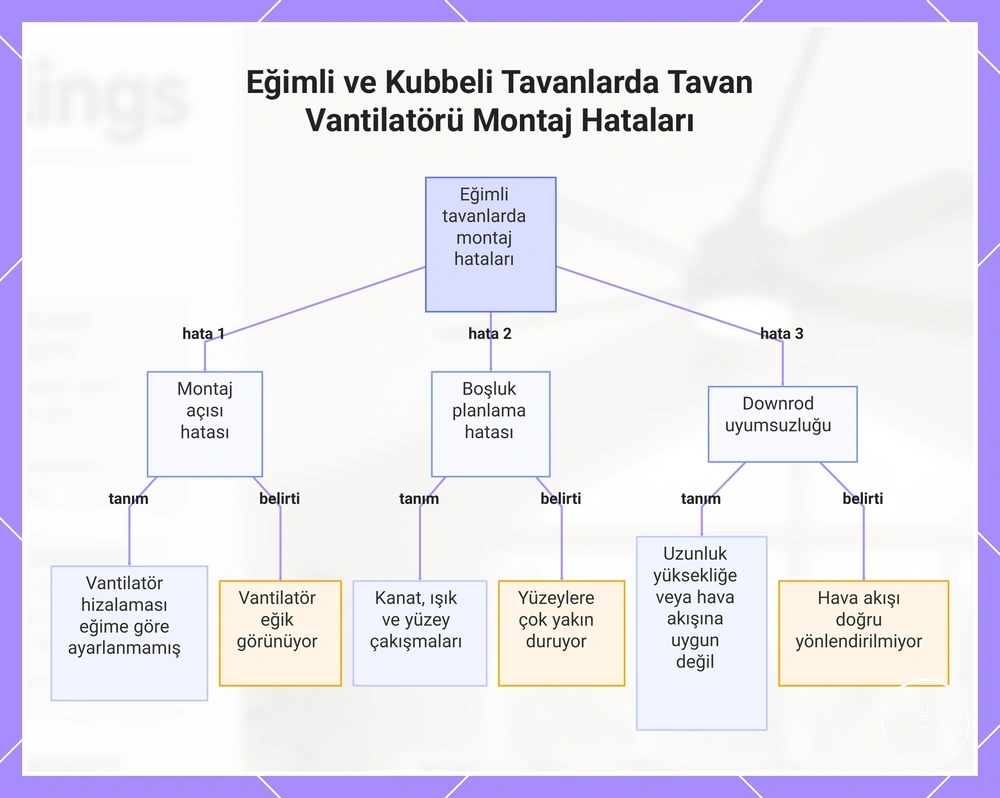

Eğimli ve tonozlu tavanlara ışıklı tavan vantilatörü monte ederken yapılan yaygın hatalar
En yaygın hatalar, fanı tek başına seçip tavan geometrisini ve montaj sistemini sonradan çözmeye çalışmaktan doğar. Belirtiler erken görülürse sorun “fan kalitesi” diye yorumlanmadan önce montaj açısı, destek, kanat boşluğu ve uzatma çubuğu uyumu kontrol edilmelidir.
| Gözlenebilir belirti | Olası uyumsuzluk | Kontrol / düzeltme yönü |
|---|---|---|
| Tavan kapağı düzgün oturmuyor veya askı ekseni hatalı görünüyor | Tavan açısı montaj sisteminin aralığını aşıyor; yanlış/uyumsuz adaptör | Gerçek açıyı ve modelin izin verdiği eğimi karşılaştırın; yalnızca uyumlu adaptör kullanın. |
| Kanat ucu tavana, kirişe veya duvara fazla yaklaşıyor | Kanat süpürme alanı hesaba katılmadı; fan konumu/uzatma çubuğu uygun değil | 360° en dar boşluğu yeniden ölçün ve konfigürasyonu değiştirin. |
| Fan tavana çok yakın ve odada hava hareketi zayıf hissediliyor | Tonozlu/yüksek tavanda fan konumu hava girişini/dağılımını kısıtlıyor olabilir | Üreticinin izin verdiği uzatma çubuğu seçenekleriyle daha yararlı çalışma konumunu değerlendirin. |
| Işık kiti veya fan aşağıdaki kullanım alanına gereğinden fazla yaklaşıyor | Toplam düşüş ve armatür derinliği hesaba katılmadı | Daha kısa uyumlu konfigürasyon veya farklı armatür profili değerlendirin; eğim uyumluluğunu koruyun. |
| Bağlantı noktasında hareket, gevşeme veya anormal ses var | Yapısal destek/bağlantı uygunluğu veya montaj sıkılığı sorunu olabilir | Kullanımı durdurun ve fan için uygun kutu/taşıyıcı, bağlantı elemanları ve montajı kontrol ettirin. |
Kurulumdan önce bu hata desenlerini bir kontrol listesi olarak kullanmak, yanlış ürünü veya yanlış montaj bileşenini satın alma riskini azaltır ve ürün seçimini mevcut tavan koşullarına bağlar.
