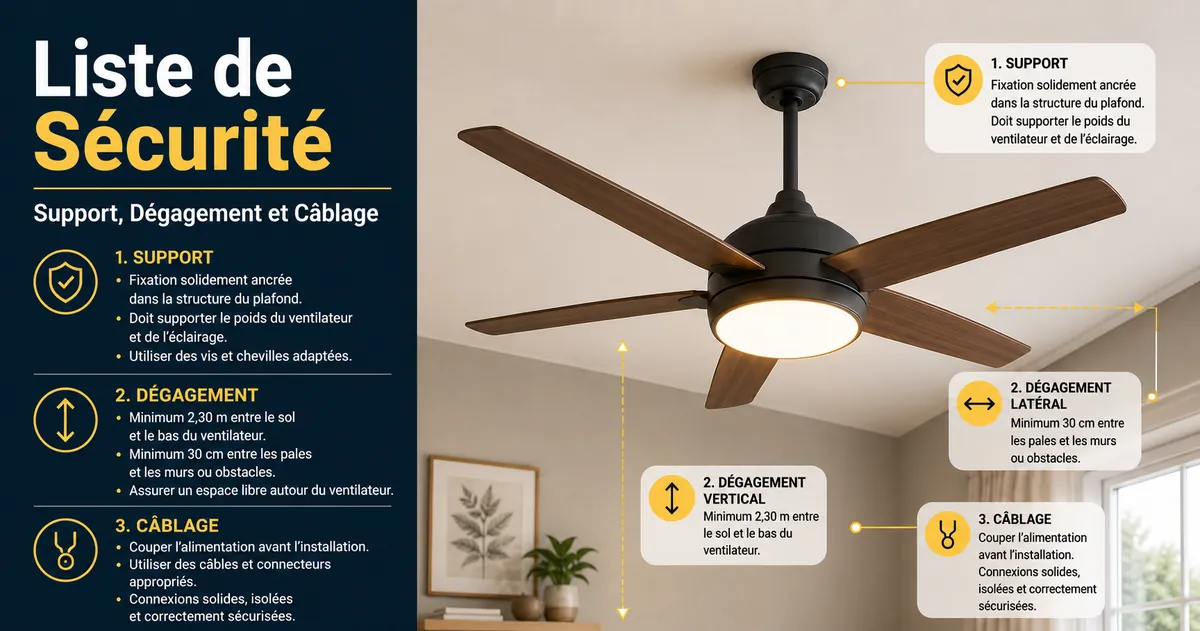

Liste de sécurité pour ventilateurs de plafond avec lumière
Avant d’utiliser un ventilateur de plafond avec lumière, vérifiez cinq points : support et fixation, dégagement des pales, état électrique visible, kit lumineux et stabilité en fonctionnement. Si le support ou le câblage est incertain, ou si vous observez une odeur de brûlé, des étincelles, des conducteurs exposés, un déclenchement répété du disjoncteur ou un balancement important, arrêtez l’utilisation et faites contrôler l’installation par un professionnel qualifié.
Vérificateur de sécurité avant utilisation
Évaluez les cinq domaines visibles. Ce vérificateur aide à décider s’il faut poursuivre l’observation, consulter la notice ou arrêter l’utilisation ; il ne certifie pas le câblage caché ni la structure du plafond.
N’ouvrez pas un boîtier électrique et ne touchez pas un conducteur pour compléter cette vérification visuelle. Pour toute intervention électrique, la mise hors tension et la vérification de l’absence de tension relèvent d’une personne compétente.
Cette liste de sécurité organise l’inspection d’un ventilateur de plafond avec lumière autour des relations qui comptent avant la mise en service : le support doit résister au poids et aux efforts du fonctionnement, le dégagement doit maintenir la trajectoire des pales hors des obstacles, le câblage ne doit présenter aucun signe visible de danger, et le luminaire comme les pièces mobiles doivent rester stables. Elle concerne l’observation et la décision d’escalade, pas les travaux d’installation.
Une inspection visuelle ne permet pas de confirmer la résistance d’une structure cachée, la qualité d’un raccordement interne ou la conformité complète de l’installation. Lorsqu’un point d’ancrage, une fixation, un conducteur ou une commande ne peut pas être identifié avec certitude, la valeur utile est la condition elle-même : ne pas supposer la sécurité à partir de l’apparence et vérifier la notice du fabricant ou faire contrôler le point concerné.
Le support, le dégagement, l’état électrique, le kit lumineux et le mouvement sont donc des indicateurs de risque, pas des garanties. Leur interprétation dépend du modèle, du plafond, de la configuration de commande et de l’usage réel de la pièce. Le contexte des ventilateurs de plafond avec lumière reste le cadre de référence pour relier ces vérifications entre elles.

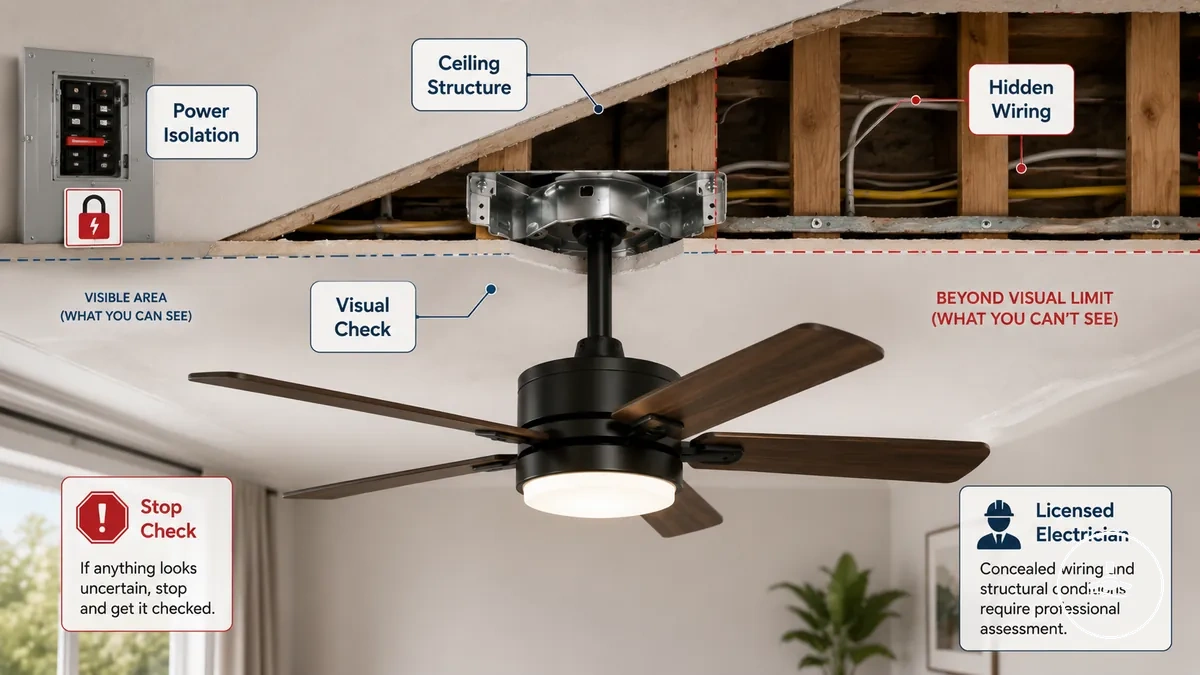

Limites de sécurité avant l'installation ou l'inspection
Une liste visuelle peut repérer des dommages, du jeu, des pièces exposées ou un comportement anormal, mais elle ne peut pas confirmer la résistance d’un ancrage caché ni l’état d’un raccordement électrique interne. Dès qu’un risque exige de toucher au câblage, d’ouvrir un boîtier ou de vérifier une structure cachée, la limite de l’inspection visuelle est atteinte.
La mise hors tension au disjoncteur réduit l’exposition à un circuit alimenté, mais elle ne transforme pas une inspection visuelle en intervention électrique. La confirmation de l’absence de tension et tout travail sur les conducteurs doivent être réalisés avec les méthodes et compétences appropriées. Pour le support, un plafond fissuré, un point de fixation mobile ou un ancrage dont la nature est inconnue doit être traité comme une condition à vérifier avant remise en service.
Quand arrêter la vérification visuelle
- conducteur, borne ou autre élément électrique accessible ou potentiellement sous tension ;
- support, cache ou point d’ancrage qui bouge, s’affaisse ou présente une fissure ;
- odeur de brûlé, étincelle, trace de chauffe ou déclenchement répété du disjoncteur ;
- pièce requise par la notice absente, montage non identifiable ou compatibilité impossible à confirmer ;
- toute situation dans laquelle poursuivre l’examen nécessiterait de démonter ou de toucher un élément électrique.
Dans ces cas, consultez les limites d’installation, la notice du modèle et, selon le point concerné, un électricien ou un professionnel qualifié.

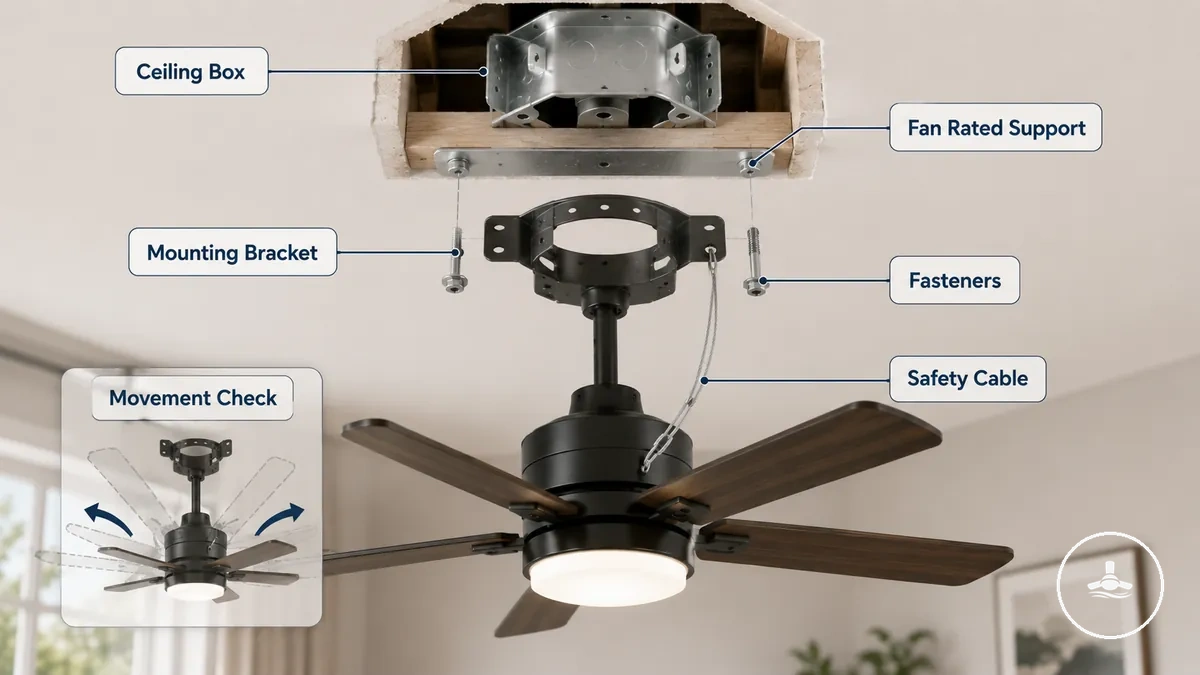

Vérifications du support et du montage adaptés aux ventilateurs
La sécurité du montage dépend de trois relations : ancrage → capacité à reprendre les efforts, fixations → maintien sans jeu et matériel → compatibilité avec le modèle. Un point prévu uniquement pour un luminaire n’est pas automatiquement adapté à un ventilateur, car la rotation ajoute des efforts dynamiques au poids statique.
Le support doit être fixé à une structure porteuse ou à un système explicitement prévu pour le ventilateur concerné, selon la notice. Lorsqu’une boîte de plafond, une entretoise ou un autre support est utilisé, sa fonction et sa fixation doivent être identifiables ; une apparence stable ne suffit pas si sa destination ou son ancrage reste inconnu.
| Élément | Attribut à vérifier | Valeur ou condition utile | Décision |
|---|---|---|---|
| Structure porteuse / support | Destination et ancrage | Prévu pour reprendre le ventilateur et fixé sans jeu | Si non confirmé, ne pas déduire la sécurité de l’apparence |
| Support de montage | Compatibilité | Correspond au modèle et aux points de fixation prévus | Éviter les substitutions non prévues par la notice |
| Vis, boulons et fixations | État | Présents, engagés et sans desserrage visible | Un jeu ou une pièce manquante impose une vérification |
| Câble de sécurité | Présence | Installé lorsqu’il est fourni ou requis par le fabricant | Ne pas l’ajouter ni l’omettre par supposition |
La valeur déterminante n’est donc pas une charge universelle inventée : c’est la capacité et la configuration exigées par le fabricant pour ce modèle et ce type de plafond.
Certification de la boîte de support et état de l'entretoise de plafond

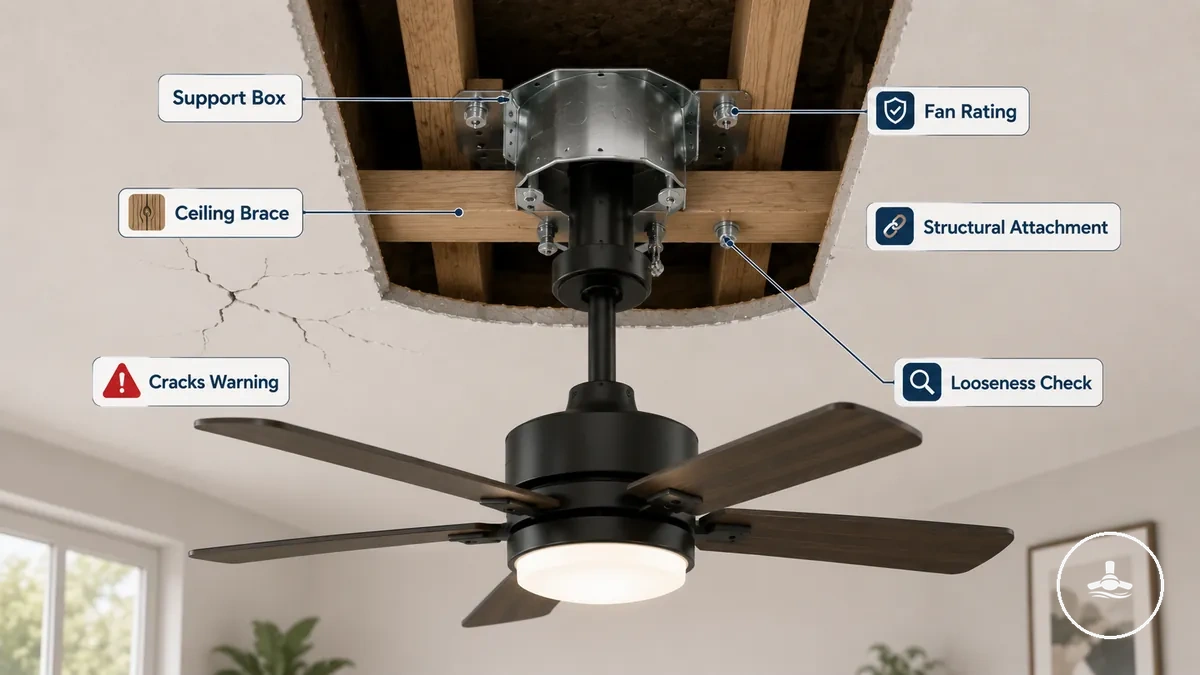

La boîte de support, l’entretoise ou le point d’ancrage doit être évalué selon sa destination, son ancrage réel et son état. La notion d’une boîte « certifiée pour ventilateur » dépend du système de montage et du marché ; la règle pratique reste de confirmer que le support utilisé est explicitement adapté au ventilateur ou ancré dans une structure porteuse conformément à la notice.
| Observation | Interprétation | Action |
|---|---|---|
| Support identifié et prévu pour le ventilateur | Destination compatible confirmée | Vérifier aussi la fixation et l’état |
| Support ancien ou fonction inconnue | Compatibilité non confirmée | Consulter la notice ou faire vérifier le support |
| Jeu, affaissement ou fissure | Stabilité structurelle compromise ou incertaine | Arrêter l’utilisation jusqu’au contrôle |
| Entretoise ou ancrage non visible | L’inspection visuelle ne permet pas de conclure | Ne pas démonter pour « vérifier » sans compétence appropriée |
Ajustement du support de montage, des fixations et du câble de sécurité

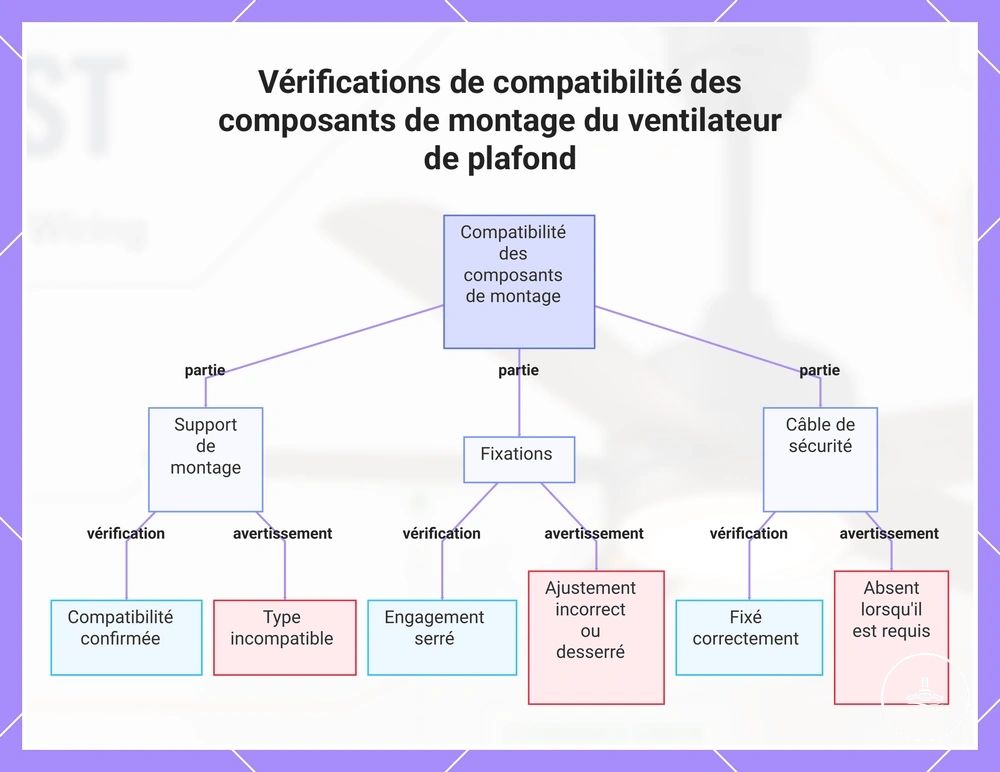

Le support de montage, les fixations et le câble de sécurité ne sont pas des pièces interchangeables par défaut. Leur valeur de sécurité est une compatibilité confirmée avec le modèle et un montage sans jeu, conformément à la notice du fabricant.
| Composant | Condition attendue | Signal de risque | Décision |
|---|---|---|---|
| Support de montage | Modèle/type prévu pour l’appareil | Pièce inadaptée, déformée ou mal alignée | Ne pas poursuivre l’utilisation avant vérification |
| Vis et boulons | Type prévu, présents et correctement engagés | Pièce manquante, jeu ou desserrage visible | Contrôler le montage avant remise en service |
| Câble de sécurité | Attaché s’il est fourni ou requis | Absent alors que la notice l’exige | Rétablir la configuration prévue par le fabricant |
Un serrage apparent ne compense pas une pièce incompatible. Si l’identification des composants est impossible, la condition utile est compatibilité non confirmée, ce qui justifie un contrôle plutôt qu’une substitution improvisée.
Support de poids et résistance au mouvement
Le poids statique et les efforts dynamiques sont deux attributs distincts du montage. Le premier correspond au poids du ventilateur et du kit lumineux ; les seconds proviennent de la rotation, des accélérations, des vibrations et d’un éventuel déséquilibre. Le support doit satisfaire la configuration prévue pour le modèle, pas seulement « tenir » à l’arrêt.
| Critère | Ce qu’il décrit | Valeur pratique |
|---|---|---|
| Poids statique | Charge du ventilateur et du luminaire sur l’ancrage | Capacité conforme aux exigences du fabricant et au support utilisé |
| Résistance au mouvement | Réponse du montage aux efforts de rotation et aux vibrations | Pas de déplacement du support ni de jeu observable |
| Balancement répété ou croissant | Mouvement qui persiste ou s’amplifie | Signal de diagnostic : vérifier pales, fixations et ancrage avant utilisation continue |
Un ventilateur qui semble bien supporté à l’arrêt peut donc nécessiter un contrôle si le support se déplace ou si le balancement s’aggrave en fonctionnement.
Vérifications de sécurité du dégagement des pales et des plafonds bas
Le dégagement sûr dépend de la trajectoire réelle des pales, pas seulement de la hauteur du plafond. Il faut considérer la hauteur des pales, leur rayon de balayage, le type de montage et tout objet ou personne pouvant entrer dans cette zone pendant l’usage normal de la pièce.
Aucune valeur universelle ne doit être déduite sans connaître le modèle et les règles applicables. Utilisez les dégagements minimaux indiqués par le fabricant et vérifiez surtout que portes, meubles hauts, lits superposés, plates-formes et zones de passage ne peuvent pas croiser la trajectoire des pales. Pour les plafonds bas, les contraintes détaillées sont regroupées dans le guide de dégagement avec plafond bas.
| Zone | Relation à vérifier | Condition acceptable | Quand reconsidérer |
|---|---|---|---|
| Sol / hauteur libre | Position la plus basse des pales et du luminaire | Dégagement conforme à la notice et à l’usage de la pièce | Si la tête, les bras levés ou une plate-forme rapprochent une personne de la zone mobile |
| Murs / portes | Rayon de balayage par rapport aux obstacles fixes et mobiles | Aucun élément ne peut entrer dans la trajectoire | Si une porte ouverte ou un aménagement réduit l’espace |
| Meubles / lits | Hauteur des objets et zones occupées | Pas d’accès normal à la zone des pales | Après tout déplacement de mobilier ou changement d’usage |
| Type de montage | Hauteur finale des pales | Configuration prévue pour la hauteur et la géométrie du plafond | Si une tige de descente ou un adaptateur modifie la hauteur |
Dégagement au sol et risque de hauteur libre

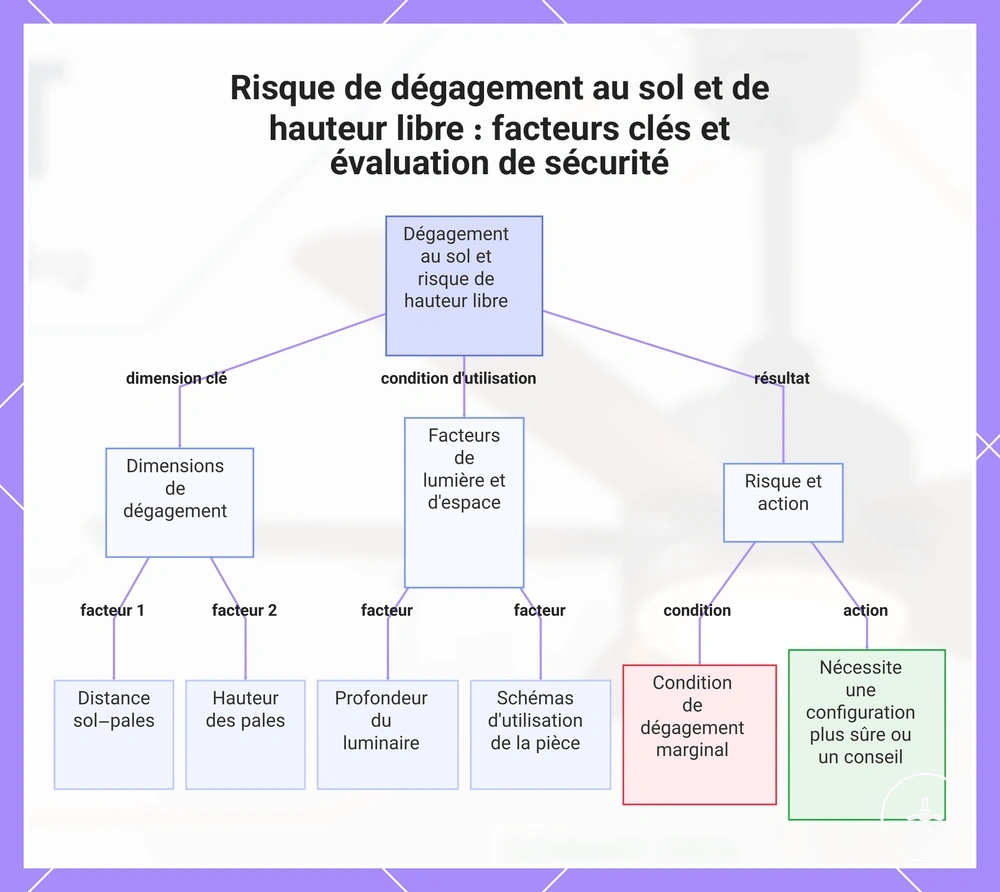

Le dégagement vertical combine la hauteur des pales, la profondeur du luminaire et la manière dont la pièce est utilisée. Une mesure qui paraît suffisante dans une pièce vide peut devenir inadéquate si une personne se tient sur un lit, une estrade ou un meuble, ou si les bras sont fréquemment levés sous le ventilateur.
| Facteur | Effet | Décision de sécurité |
|---|---|---|
| Hauteur des pales | Détermine la limite mobile principale | Respecter le minimum du fabricant et les règles locales applicables |
| Profondeur du kit lumineux | Abaisse un élément fixe sous le moteur | Vérifier aussi la hauteur libre sous le luminaire |
| Usage de la pièce | Peut rapprocher les personnes de la zone des pales | Évaluer les déplacements réels, pas seulement la pièce vide |
| Mobilier ou plate-forme | Réduit localement la hauteur disponible | Revoir l’implantation si l’accès à la zone mobile devient possible |
Si le dégagement est limite, ne compensez pas par une simple consigne d’usage : la configuration ou l’emplacement doit être réévalué de façon à conserver une marge sûre pendant l’usage normal de la pièce.
Dégagement par rapport aux murs, meubles, portes et lits superposés

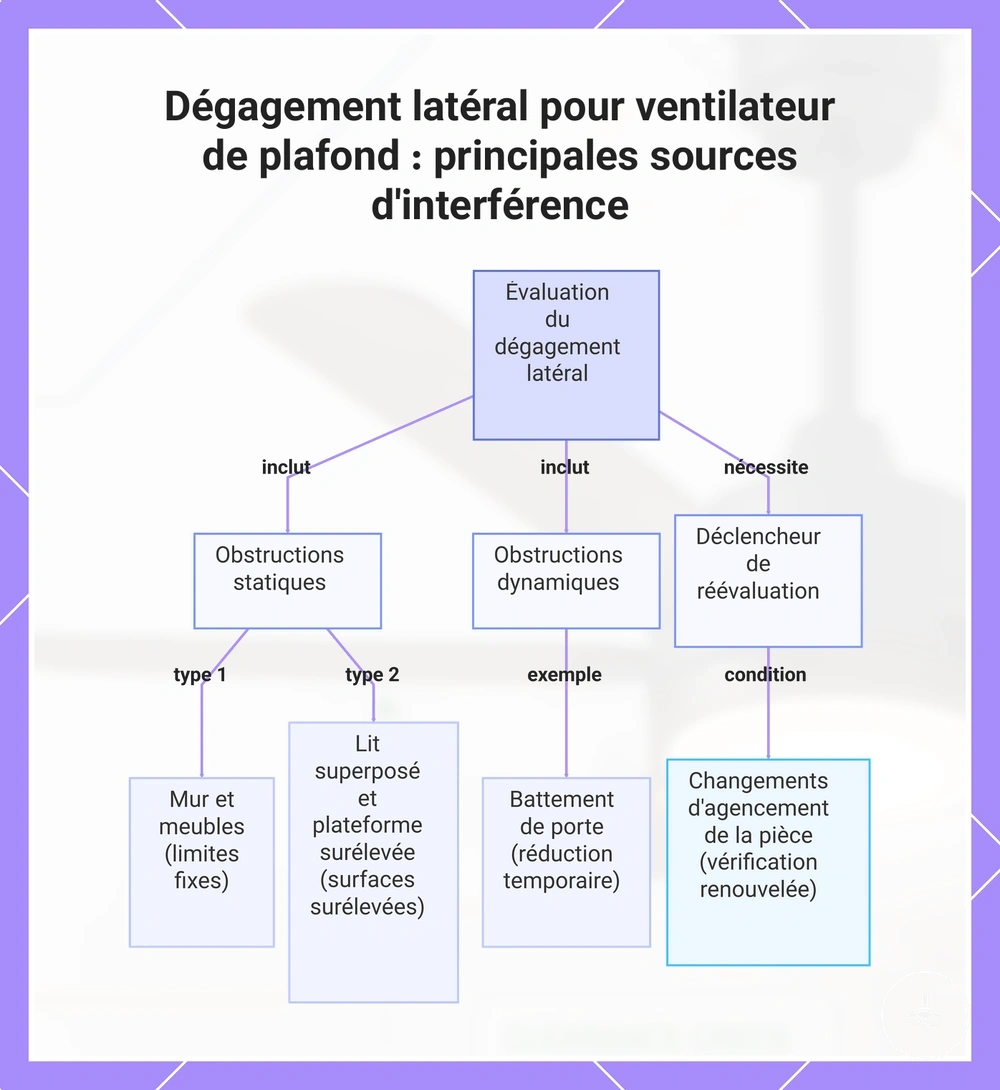

Le dégagement latéral doit être évalué comme une relation entre le rayon de balayage des pales et les objets fixes ou mobiles qui l’entourent. Une porte, un meuble haut ou un lit superposé peut devenir un obstacle même si le ventilateur semble dégagé lorsque la pièce est au repos.
| Élément | Type d’interférence | Ce qu’il faut vérifier |
|---|---|---|
| Mur | Limite fixe | Le bord des pales reste à l’écart selon le dégagement prévu par le fabricant |
| Porte | Obstacle mobile | La porte ouverte ou en mouvement ne croise jamais le balayage |
| Meuble haut | Obstacle repositionnable | Sa hauteur et sa position ne rapprochent pas un utilisateur ou un objet des pales |
| Lit superposé / plate-forme | Zone occupée surélevée | Une personne ne peut pas atteindre la zone des pales en usage normal |
| Réaménagement | Condition qui change avec le temps | Refaire le contrôle de dégagement après déplacement des objets |
Le critère utile est simple : aucun objet normalement utilisé ou déplacé dans la pièce ne doit pouvoir entrer dans la trajectoire des pales.
Conditions de dégagement pour montage au plat et tige de descente
Le montage au plat et la tige de descente déplacent la hauteur des pales dans des directions opposées. Un montage au plat rapproche le ventilateur du plafond et augmente généralement le dégagement au sol, tandis qu’une tige de descente place les pales plus bas et peut améliorer leur position dans une pièce haute au prix d’une hauteur libre plus faible.
| Configuration | Ce qui change | Avantage principal | Condition à vérifier |
|---|---|---|---|
| Montage au plat | Ventilateur plus proche du plafond | Conserve davantage de hauteur libre | Le modèle doit être conçu pour ce montage et conserver l’espace de fonctionnement prévu |
| Tige de descente | Pales positionnées plus bas | Positionnement adapté aux plafonds plus hauts | La hauteur finale respecte les dégagements requis et reste hors d’atteinte |
| Plafond incliné ou voûté | Axe et suspension adaptés à la pente | Maintient le ventilateur dans l’orientation prévue | Utiliser la configuration/kit compatible avec l’angle et le modèle |
Pour un plafond incliné, l’angle admissible et les pièces compatibles dépendent du modèle ; le guide de montage sur plafond incliné permet de traiter cette géométrie séparément.
Vérifications de sécurité électrique du câblage et du luminaire
La vérification électrique d’un ventilateur de plafond avec lumière doit rester une inspection sans contact des signes visibles. Elle porte sur l’état extérieur des conducteurs et connexions accessibles sans démontage, le comportement des commandes, la présence de traces de chauffe et le fonctionnement du luminaire. Tout travail de câblage relève des exigences de câblage applicables et d’une personne compétente.
Le moteur et le luminaire peuvent être commandés par des chemins différents selon le modèle : interrupteurs séparés, commande commune, récepteur de télécommande ou électronique intégrée. Il ne faut donc pas déduire la disposition des conducteurs à partir du seul comportement des commandes.
| Zone | État attendu | Signal de risque | Réponse |
|---|---|---|---|
| Alimentation | Intervention uniquement après mise hors tension appropriée | État du circuit incertain | Ne pas ouvrir ni toucher ; faire vérifier si nécessaire |
| Conducteurs / connexions | Aucun cuivre ou raccord exposé | Conducteur nu, borne accessible, trace de chauffe | Arrêter l’utilisation et faire contrôler |
| Commandes | Réponse stable et conforme à la configuration du modèle | Déclenchement répété, comportement erratique ou coupure inexpliquée | Ne pas poursuivre l’utilisation sans diagnostic |
| Kit lumineux | Éclairage stable, pièces intactes, chaleur normale pour le produit | Odeur de brûlé, étincelles, décoloration ou chaleur anormale | Arrêt immédiat et inspection |
Isolement par disjoncteur et risque de fil sous tension
La mise hors tension du circuit au tableau est la première barrière avant toute intervention, mais un disjoncteur coupé ne constitue pas à lui seul une preuve d’absence de tension. La confirmation de l’absence de tension avant un travail électrique doit être faite avec la procédure et l’équipement appropriés par une personne compétente.
Limites pour une inspection par l’utilisateur
- ne touchez pas un conducteur, une borne ou un raccord pour « voir s’il est alimenté » ;
- si l’état du circuit est incertain, arrêtez la vérification visuelle ;
- ne démontez pas le cache pour inspecter un câblage caché sans compétence appropriée ;
- si un élément électrique est exposé ou endommagé, n’utilisez pas le ventilateur avant contrôle.
Cette distinction sépare la mise hors tension de la vérification d’absence de tension : la première coupe la commande du circuit, la seconde confirme son état avant une intervention électrique.
Séparation du câblage du ventilateur, du luminaire, de l'interrupteur et de la télécommande
Le moteur, le luminaire, l’interrupteur mural et le récepteur de télécommande peuvent avoir des fonctions de commande distinctes sans que cela implique nécessairement des circuits d’alimentation totalement séparés. La configuration exacte dépend du modèle et de l’installation ; le comportement des commandes ne suffit pas à identifier le câblage caché.
| Élément | Fonction | Interprétation sûre |
|---|---|---|
| Moteur du ventilateur | Commande de vitesse / débit d’air | Peut être commandé séparément du luminaire selon la conception |
| Luminaire | Marche/arrêt, parfois variation | Peut partager l’alimentation tout en ayant une commande distincte |
| Interrupteur mural | Commande locale du circuit ou des fonctions | Le nombre de commandes ne prouve pas le nombre de conducteurs |
| Récepteur de télécommande | Distribue les ordres au moteur et/ou au luminaire | Peut regrouper plusieurs fonctions derrière une seule alimentation |
| Conducteurs non identifiés | Fonction inconnue | Ne pas tester par contact ou raccordement d’essai ; faire identifier le circuit |
Connecteurs de fils, mise à la terre et connexions couvertes
Les raccordements doivent rester protégés dans l’enveloppe prévue, sans cuivre exposé ni contrainte mécanique sur les conducteurs. La mise à la terre doit être présente lorsque la conception de l’appareil et l’installation l’exigent ; certains appareils ont d’autres dispositions de protection, d’où l’importance de suivre la notice plutôt que de généraliser un schéma unique.
| Observation | Risque possible | Décision |
|---|---|---|
| Cuivre, borne ou raccord exposé | Contact électrique ou défaut d’isolement | Arrêter l’utilisation et faire contrôler |
| Trace brune/noire, isolant fondu ou odeur de brûlé | Échauffement anormal ou mauvais contact | Ne pas remettre en service avant diagnostic |
| Cache difficile à fermer ou câbles comprimés | Contrainte sur les raccords ou l’isolant | Faire vérifier le cheminement et la fermeture |
| Conducteur de protection requis mais absent/incertain | Protection contre les défauts non confirmée | Faire contrôler la configuration par une personne compétente |
La simple absence de cuivre visible ne certifie pas un raccordement interne ; elle indique seulement qu’aucun défaut de ce type n’est observable sans démontage.
Risques de chaleur du kit lumineux, de dégagement et de composants exposés
Le kit lumineux ajoute des attributs de sécurité propres : type de source, puissance ou module compatible, dissipation thermique, stabilité de l’abat-jour/diffuseur et protection des parties électriques. Utilisez uniquement le type et la puissance de lampe indiqués par le fabricant ; pour une LED intégrée, suivez les limites du module et de son pilote.
| Élément | État attendu | Signal d’alerte | Action |
|---|---|---|---|
| Source lumineuse / LED | Type et puissance compatibles | Échauffement inhabituel, extinction répétée, décoloration | Arrêter et vérifier la compatibilité ou faire diagnostiquer |
| Diffuseur / abat-jour | Stable, intact et correctement retenu | Fissure, jeu, cliquetis ou fixation manquante | Ne pas utiliser si une pièce peut se détacher |
| Douille / partie électrique | Protégée par l’assemblage prévu | Partie conductrice accessible ou endommagée | Arrêt immédiat et contrôle |
| Fonctionnement | Lumière stable selon la commande prévue | Odeur de brûlé, étincelles, bourdonnement nouveau ou scintillement persistant | Mettre hors service et diagnostiquer la cause |
Un scintillement persistant peut avoir plusieurs causes, notamment la source, le pilote LED, la commande ou un raccordement ; il s’agit d’un signe d’avertissement lié au scintillement, pas d’un diagnostic unique.
Vérifications des balancements, vibrations et pièces desserrées

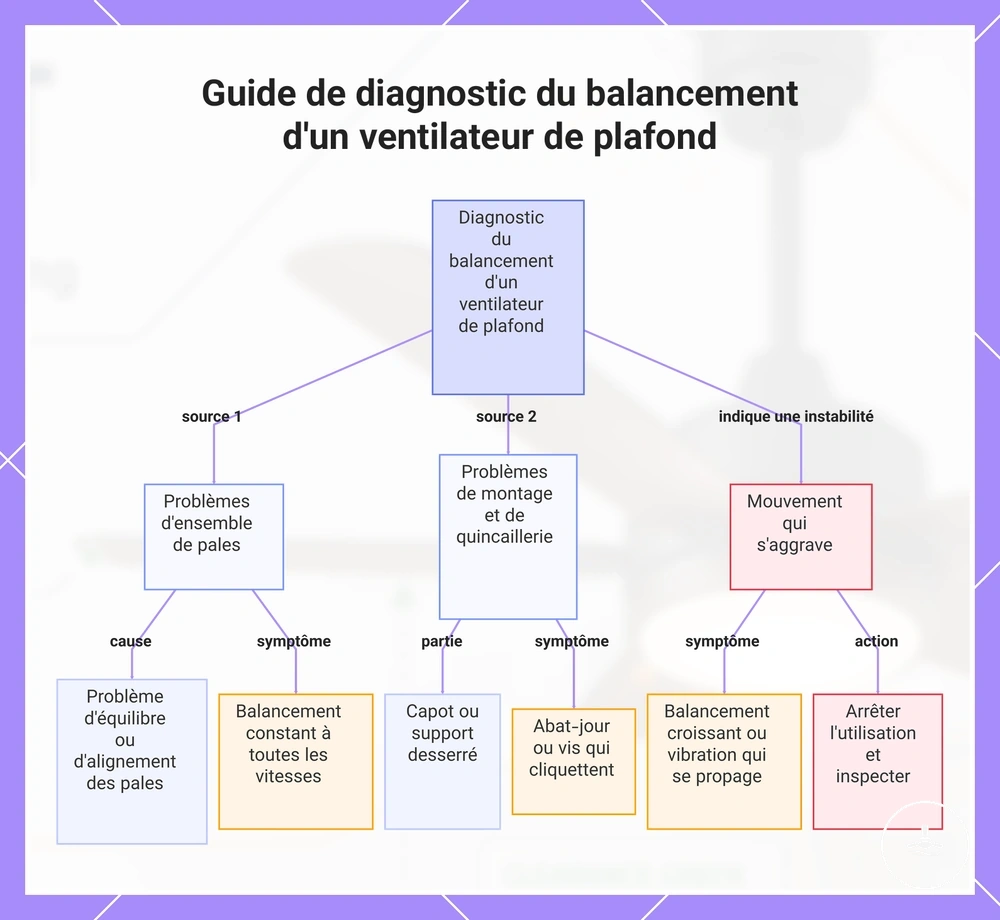

Le mouvement doit être évalué selon sa source, son amplitude relative et son évolution. Un très léger mouvement de l’ensemble peut exister selon la conception, mais un balancement important, croissant, irrégulier ou accompagné d’un déplacement du support, d’un cliquetis ou de pièces desserrées doit être traité comme un signal de diagnostic.
Une installation neuve ne doit pas être supposée « se stabiliser » avec le temps. Si le mouvement est visible dès la mise en service, vérifiez d’abord l’état et l’alignement des pales, puis les fixations accessibles sans démonter le système électrique. Un mouvement au niveau du support de plafond ou une aggravation du balancement impose une inspection.
| Symptôme | Cause possible | Vérification | Action |
|---|---|---|---|
| Balancement régulier | Pales déséquilibrées ou mal alignées | État, hauteur et fixation des pales | Corriger selon la notice ; inspecter si le défaut persiste |
| Mouvement près du plafond | Fixation ou ancrage desserré | Jeu visible du cache/support | Arrêter l’utilisation et faire contrôler |
| Cliquetis localisé | Abat-jour, vis ou pièce desserrée | Pièce qui vibre ou se déplace | Ne pas poursuivre tant que la retenue n’est pas sûre |
| Balancement qui augmente avec la vitesse | Déséquilibre, déformation ou fixation sollicitée | Comparer le comportement sans toucher au ventilateur en rotation | Arrêter si le mouvement devient important ou instable |
Problèmes d'équilibrage et d'alignement des pales
Un déséquilibre ou un défaut d’alignement des pales peut produire un balancement, mais il ne faut pas utiliser cette explication pour écarter un problème de fixation. La distinction utile est pale/bras affecté versus mouvement du support au plafond.
| Indice | Interprétation possible | Action |
|---|---|---|
| Pale voilée, fissurée ou endommagée | Géométrie et masse irrégulières | Remplacer ou traiter selon la notice du fabricant |
| Bras de pale ou hauteur de pale inégale | Désalignement possible | Vérifier les fixations et l’alignement prescrits |
| Kit d’équilibrage améliore nettement le mouvement | Déséquilibre des pales probable | Conserver uniquement la correction prévue par la notice |
| Balancement persistant malgré l’équilibrage | Cause non limitée aux pales | Contrôler montage et ancrage avant utilisation continue |
Un kit d’équilibrage est donc un outil de correction d’un déséquilibre plausible, pas un moyen de masquer un support desserré.
Signes de desserrage du cache, de l'abat-jour, des vis et du support
Un cache, un abat-jour, une vis ou un support qui présente du jeu transforme un bruit ou une vibration en condition à vérifier avant utilisation continue. Le signal le plus important est le mouvement relatif d’une pièce qui devrait rester fixe.
| Pièce | Signe visible ou audible | Interprétation | Réponse |
|---|---|---|---|
| Cache | Espace, déplacement ou contact intermittent | Fixation ou support possiblement desserré | Contrôler avant remise en service |
| Abat-jour / diffuseur | Cliquetis, rotation ou jeu | Retenue insuffisante | Ne pas utiliser si la pièce peut se détacher |
| Vis / fixation | Pièce manquante ou desserrée | Perte de maintien | Rétablir la fixation prévue par la notice |
| Support de plafond | Déplacement avec le ventilateur | Instabilité structurelle possible | Arrêter l’utilisation et faire inspecter |
Signes de danger nécessitant une inspection professionnelle

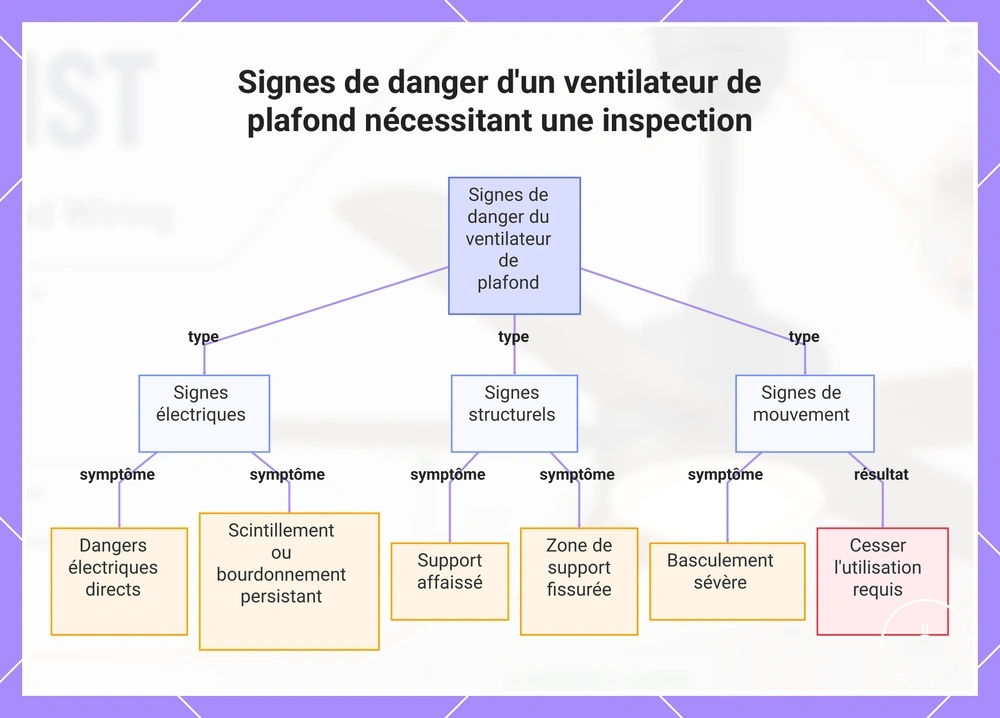

Certains signes font passer la situation d’une simple vérification à un arrêt d’utilisation. Ils concernent l’électricité, le support ou le mouvement et ne doivent pas être normalisés parce que le ventilateur continue encore à fonctionner.
| Signal | Type de risque | Réponse |
|---|---|---|
| Odeur de brûlé, étincelles, trace de chauffe ou fumée | Électrique / thermique | Arrêter immédiatement l’utilisation ; isoler le circuit si cela peut être fait en sécurité et faire contrôler |
| Déclenchements répétés du disjoncteur | Défaut électrique possible | Ne pas réarmer de façon répétée pour maintenir l’usage ; faire diagnostiquer |
| Conducteur ou borne exposé | Contact électrique | Ne pas toucher ; maintenir le circuit hors service et faire intervenir une personne compétente |
| Support affaissé, fissuré ou mobile | Structure / fixation | Ne pas faire fonctionner le ventilateur avant inspection |
| Balancement important ou qui s’aggrave | Stabilité mécanique | Arrêter et contrôler pales, fixations et ancrage |
| Scintillement ou bourdonnement nouveau et persistant avec chaleur, odeur ou coupures | Commande, source lumineuse ou raccordement | Mettre hors service et rechercher la cause avant réutilisation |
Les limites d’installation aident à replacer ces signes dans la configuration du support. Pour un scintillement persistant, les signes d’avertissement liés au scintillement doivent être interprétés avec les autres symptômes, et non comme la preuve d’une cause unique.
Un signe électrique dangereux, un support qui se déplace ou un balancement important suffit à interrompre l’utilisation ; plusieurs signes simultanés renforcent seulement l’urgence du contrôle.
