Deckenventilatoren mit Licht für schräge und hohe Decken: Kompatibilität und Passform
Ein Deckenventilator mit Licht ist an einer schrägen oder hohen Decke grundsätzlich passend, wenn Montagesystem und zulässige Deckenneigung zusammenpassen, die Ventilatorachse nach der Montage senkrecht bleibt, rundum genügend Freiraum vorhanden ist und der Montagepunkt die dynamische Ventilatorlast tragen kann. Bei hohen oder gewölbten Decken wird zusätzlich die Länge der Verlängerungsstange so gewählt, dass der Ventilator unterhalb der Schräge frei arbeitet, ohne die vorgeschriebenen Abstände zu Boden und Hindernissen zu unterschreiten.
Kompatibilitäts-Check für schräge und hohe Decken
Diese Vorprüfung bündelt die sechs Bedingungen, die vor einer Produktentscheidung zusammenpassen müssen. Sie bewertet keine Installation als „sicher“, sondern zeigt, ob die wesentlichen Angaben bereits geklärt sind.
Wähle für alle sechs Kriterien einen Status, um die Passform vorzuprüfen.
Maßgeblich bleiben die Montageanleitung des konkreten Ventilators und Adapters, die tatsächliche Tragstruktur sowie die am Installationsort geltenden Sicherheits- und Elektroanforderungen.
Die Auswahl lässt sich am zuverlässigsten als Kette von Bedingungen lesen: Deckenneigung → Montagesystem → Verlängerungsstange → Freiraum → Tragpunkt → Raum- und Lichtbedarf. Erst wenn diese Beziehungen zusammenpassen, sind Stil, Steuerungsart und andere Produktmerkmale sinnvoll zu vergleichen.

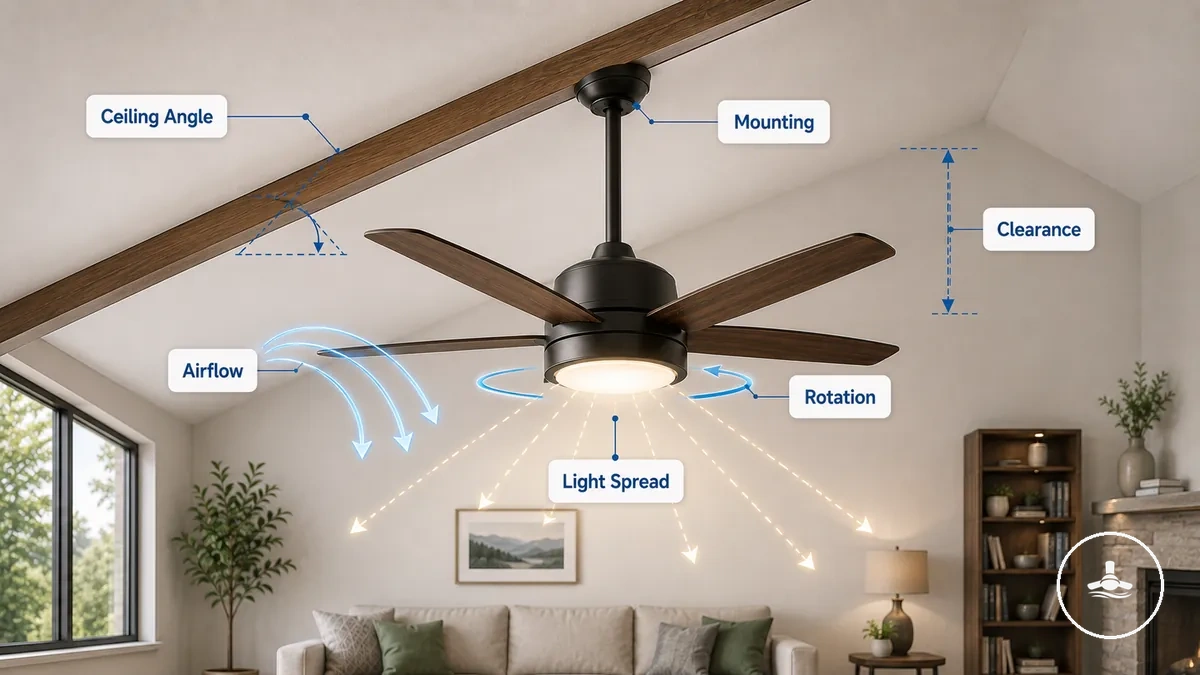

Wie Deckenventilatoren mit Licht an schrägen und gewölbten Decken funktionieren: Grundlagen und Einschränkungen der Kompatibilität
Eine schräge Decke verändert vor allem die Geometrie rund um den Montagepunkt: Auf der ansteigenden Deckenseite wird der Abstand zu den Flügeln schneller kleiner, während Deckenhöhe und Verlängerungsstange bestimmen, wo der Ventilator im Raum arbeitet. Die Deckenneigung ändert nicht automatisch die Drehrichtung oder den Luftstrom des Ventilators; entscheidend ist, ob die Ventilatorachse korrekt ausgerichtet und die Flügelebene frei von Hindernissen gehalten werden kann.
Für die Passform sind mehrere Entity-Attribute-Beziehungen gleichzeitig relevant. Die folgende Übersicht zeigt, welche Zustände jeweils angestrebt werden und warum sie für die Auswahl wichtig sind.
| Merkmal | Passender Zustand | Praktische Bedeutung |
|---|---|---|
| Deckenneigung | Innerhalb der Freigabe von Halterung oder Adapter | Das Montagesystem kann die Schräge bestimmungsgemäß aufnehmen. |
| Ventilatorausrichtung | Achse senkrecht, Flügelebene waagerecht | Rotation und Lagerung arbeiten in der vorgesehenen Orientierung. |
| Montagehöhe | Ausreichender Abstand zur Schräge und zur genutzten Raumzone | Flügel können frei drehen und Luft in den Raum bewegen. |
| Leuchtenposition | Frei von nahen Flächen, passend zur gewünschten Beleuchtungszone | Lichtfunktion und vertikaler Freiraum bleiben gemeinsam nutzbar. |
Damit bildet die Deckengeometrie den Rahmen, innerhalb dessen Montagesystem, Verlängerungsstange und Ventilatorgröße ausgewählt werden. Für die Einordnung anderer Bauformen siehe den Ratgeber zu Deckenventilatoren mit Licht.

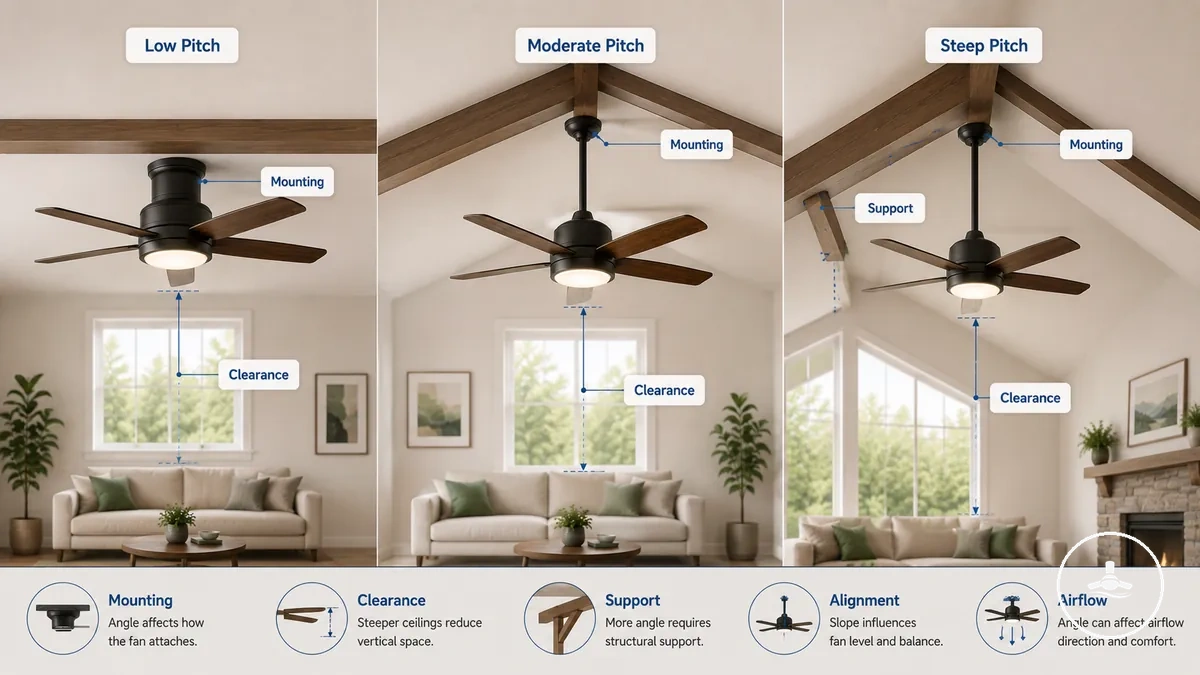

Deckenwinkelgrenzen und Neigungsanforderungen für die sichere Installation von Deckenventilatoren mit Licht
Für Deckenventilatoren gibt es keinen universellen maximalen Neigungswinkel. Der zulässige Winkel ist eine Eigenschaft des konkreten Ventilators, seiner Aufhängung und gegebenenfalls des freigegebenen Schrägdeckenadapters. Deshalb sollte der gemessene Deckenneigungswinkel immer mit der Herstellerfreigabe des tatsächlich verwendeten Montagesystems verglichen werden.
Entscheidungsregel
Kompatibilität ist bestätigt, wenn der tatsächliche Winkel innerhalb der dokumentierten Freigabe der vorgesehenen Halterung liegt. Liegt er darüber oder ist die Freigabe unbekannt, ist die Passform noch nicht geklärt.
| Situation | Bewertung | Nächster Schritt |
|---|---|---|
| Neigung liegt innerhalb der Standardfreigabe | Grundsätzlich kompatibel | Freiraum, Tragpunkt und Montagehöhe weiter prüfen. |
| Neigung überschreitet die Standardfreigabe, passender Adapter ist ausdrücklich zugelassen | Bedingt kompatibel | Adaptergrenze und Kombination mit Ventilator/Verlängerungsstange prüfen. |
| Winkelgrenze oder Adapterfreigabe ist unklar | Nicht bestätigt | Nicht aus üblichen Winkelwerten anderer Modelle ableiten; Dokumentation des konkreten Systems heranziehen. |
Zusätzlich zur Winkelgrenze müssen Tragstruktur und Abstände passen. Eine breitere Prüfliste dazu bietet Abstand und Montagesicherheit.

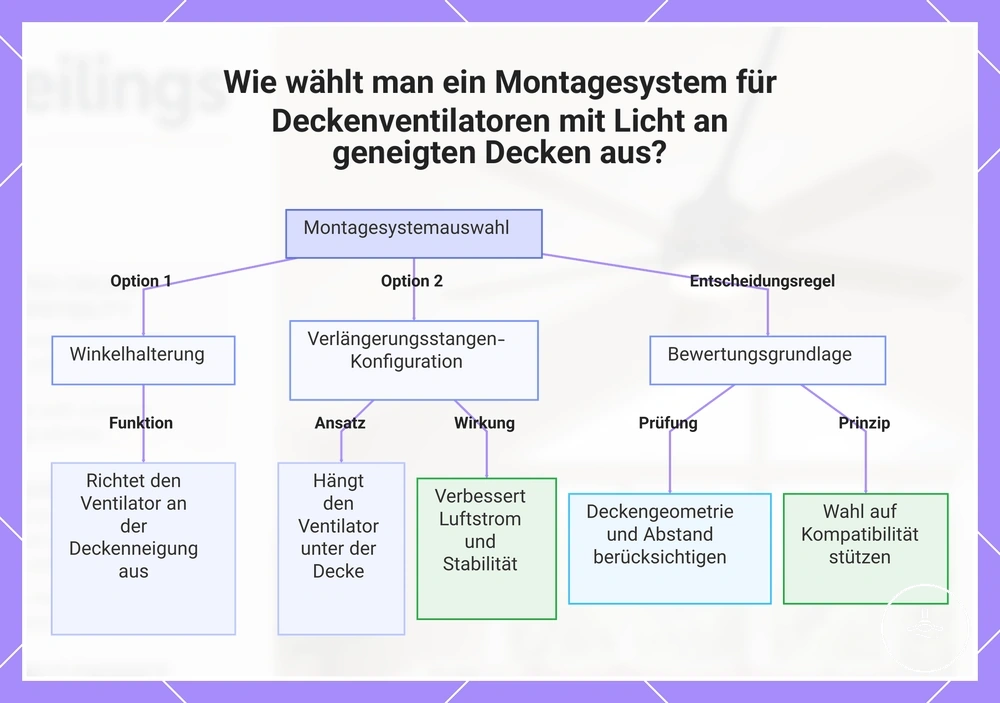

Montagesysteme für schräge und gewölbte Deckenventilatoren mit Licht auswählen
Das Montagesystem hat zwei getrennte Aufgaben: Es muss die Deckenneigung aufnehmen und den Ventilator in der vorgesehenen Betriebsorientierung halten. Die Verlängerungsstange bestimmt dagegen vor allem die vertikale Position. Eine längere Stange ersetzt daher keinen Schrägdeckenadapter, wenn die zulässige Neigung der Aufhängung überschritten wird.
| Komponente | Hauptfunktion | Geeignet, wenn … | Wichtige Grenze |
|---|---|---|---|
| Neigungsfähige Standardaufhängung | Moderate Schrägen am Montagepunkt ausgleichen | der gemessene Winkel innerhalb der Modellfreigabe liegt | Die zulässige Neigung ist modellabhängig. |
| Schrägdeckenadapter | Größere oder anders ausgeführte Neigungen aufnehmen | Adapter und Ventilator ausdrücklich miteinander kompatibel sind | Kein universeller Adapter passt zu jedem Ventilator. |
| Verlängerungsstange | Ventilator tiefer und frei unter der Decke positionieren | Länge, Verbindung und Kabelweg für das System freigegeben sind | Sie erhöht nicht automatisch die zulässige Deckenneigung. |
Schrägmontagesysteme und Adapter-Kits für die Installation an schrägen Decken
Ein Schrägdeckenadapter verändert die Verbindung zwischen Decke und Aufhängung so, dass der Ventilator trotz geneigter Deckenfläche in seiner vorgesehenen Orientierung hängen kann. Sein Nutzen besteht deshalb in Ausrichtung und Winkelkompatibilität, nicht darin, andere Grenzen wie Tragfähigkeit oder Flügelfreiraum zu ersetzen.
- Funktion
- Die Deckenneigung wird an der Aufhängung aufgenommen, damit die Ventilatorachse senkrecht ausgerichtet werden kann.
- Kompatibilitätswert
- Der Adapter muss für den Ventilator beziehungsweise das Montagesystem und den tatsächlichen Neigungsbereich freigegeben sein.
- Grenze
- Auch mit Adapter bleiben Tragpunkt, Verlängerungsstange, Kabelweg und Freiraum eigenständige Prüfkriterien.
Auswahl der Stablänge und Längenanpassung für Luftstrom und Gleichgewicht an gewölbten Decken
Die passende Verlängerungsstange bringt die Flügelebene aus der engen Zone nahe der Schräge in eine Position, in der der Ventilator frei arbeiten kann. Die richtige Länge ist deshalb keine feste Zahl für „hohe Decken“, sondern ergibt sich aus Deckenhöhe, Schräge, Flügelradius, gewünschter Ventilatorposition und den vorgeschriebenen vertikalen Abständen.
| Zustand | Typische Folge | Auswahlrichtung |
|---|---|---|
| Stange zu kurz | Flügel liegen näher an der Schräge; Freiraum und Luftzufuhr oberhalb des Ventilators können ungünstig werden. | Längere, kompatible Stange prüfen. |
| Stange passend | Flügel sind frei, Ventilator sitzt sinnvoll im Raum und vertikale Abstände bleiben eingehalten. | Konfiguration beibehalten. |
| Stange zu lang | Ventilator und Leuchte hängen unnötig tief; Boden- und Hindernisabstände können kleiner werden. | Kürzere, kompatible Stange oder anderen Montagepunkt prüfen. |
Die Stange sollte nur in Längen und Kombinationen verwendet werden, die für das konkrete Ventilatormodell vorgesehen sind; selbst angepasste oder nicht freigegebene Verbindungen sind keine verlässliche Methode zur Höhenkorrektur.

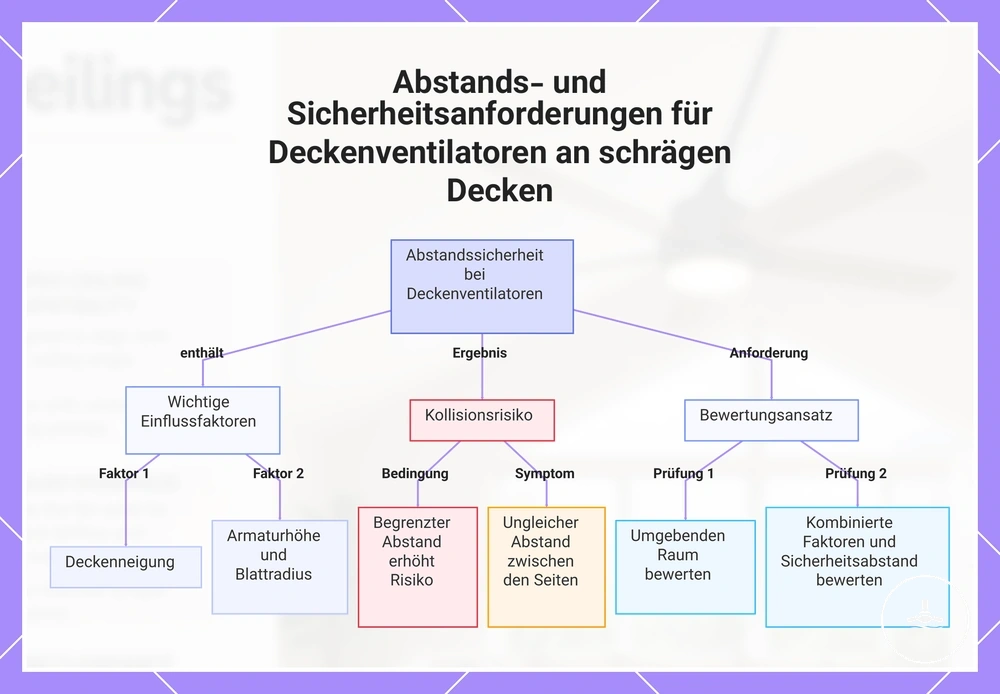

Abstands- und Sicherheitsanforderungen für Deckenventilatoren mit Licht an schrägen Decken
Bei einer schrägen Decke ist nicht der durchschnittliche Abstand entscheidend, sondern der kleinste Abstand über den gesamten Flügelkreis. Die ansteigende Deckenseite, Balken, Wände und die Unterkante der Leuchte können jeweils eine andere Grenze setzen. Verwende deshalb die strengste anwendbare Vorgabe aus Montageanleitung und örtlichen Anforderungen.
- Flügel zur Schräge: Den nächstgelegenen Punkt zwischen Flügelspitze und Decke über eine vollständige Umdrehung betrachten.
- Flügel zu seitlichen Hindernissen: Wände, Balken, Dachschrägen und feste Einbauten in den Rotationsraum einbeziehen.
- Unterkante zu Boden und Nutzungszone: Verlängerungsstange und Leuchtenhöhe gemeinsam bewerten.
- Leuchte zu nahen Flächen: Nicht nur Kollisionen, sondern auch Blendung und ungleichmäßige Lichtverteilung prüfen.
Wenn eine dieser Abstandsbedingungen nicht erfüllt ist, sollte die Konfiguration durch Montageposition, Ventilatorgröße oder eine kompatible Stablänge verändert werden. Weitere Sicherheitskriterien stehen in Abstand und Montagesicherheit.
Flügelfreiraum in der Nähe von schrägen Dachlinien und schräger Deckengeometrie
Der Flügelfreiraum ist bei einer Schräge eine variable geometrische Beziehung: Auf einer Seite kann viel Platz vorhanden sein, während die gegenüberliegende Flügelspitze der Decke deutlich näherkommt. Deshalb darf der Freiraum nicht nur am Motor oder an einer einzigen Flügelposition beurteilt werden.
- Rotationsradius bestimmen: Die Flügelspitze beschreibt den größten horizontalen Kreis des Ventilators.
- Nächstes Hindernis prüfen: Diesen Kreis gegen Schräge, Balken, Wand oder andere feste Bauteile betrachten.
- Minimum verwenden: Für die Passform zählt der kleinste Abstand innerhalb dieses Kreises, nicht ein mittlerer oder optisch großzügiger Abstand.
Lichtabstand und Leuchtenpositionierung unter gewölbten Decken
Bei einem Ventilator mit integrierter Leuchte verändert die Verlängerungsstange nicht nur die Flügelhöhe, sondern auch die Position der Lichtquelle. Eine gute Konfiguration muss daher mechanischen Freiraum und nutzbare Lichtverteilung gleichzeitig erhalten.
| Prüfpunkt | Was zu beurteilen ist | Bedeutung |
|---|---|---|
| Leuchtenunterkante | Vertikaler Abstand zu Boden, Laufwegen und festen Einbauten | Verhindert eine zu tief hängende Konfiguration. |
| Abstand zur Schräge | Nächste Deckenfläche rund um Leuchte und Flügel | Vermeidet räumliche Konflikte und ungünstige Abschattung. |
| Lichtverteilung | Ob der Lichtkegel die gewünschte Nutzfläche erreicht | Eine größere Raumhöhe kann dieselbe Leuchte weniger direkt wirken lassen. |
| Blendung | Sichtlinien aus Sitz-, Arbeits- und Laufbereichen | Eine tiefere Leuchte kann trotz besserer Helligkeit störender wirken. |

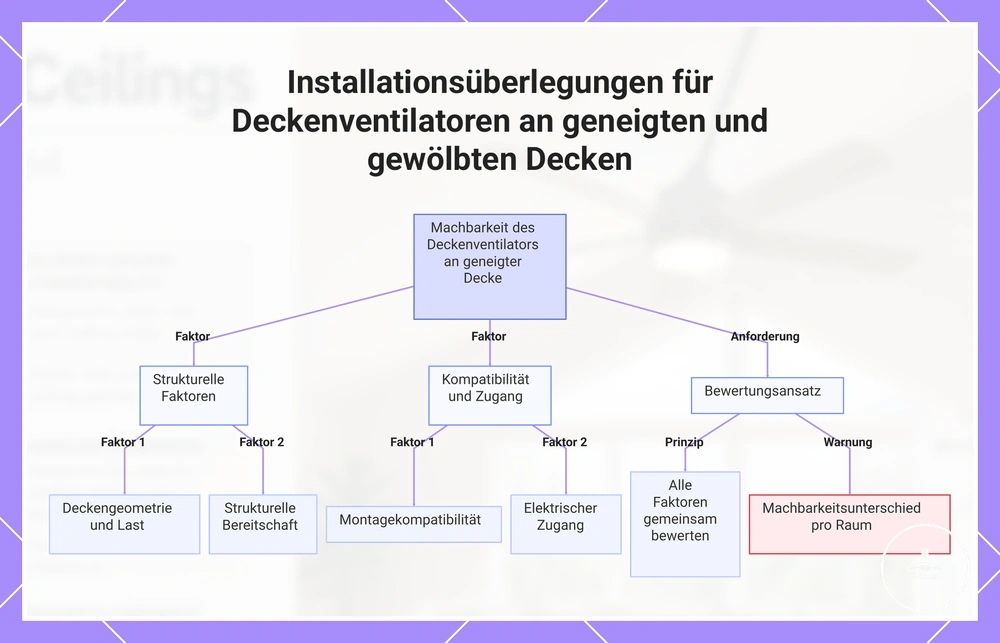

Installationsüberlegungen für gewölbte und schräge Deckenventilator-Aufbauten
Die Installation ist nur dann plausibel, wenn Tragstruktur, Montagesystem, Freiraum und elektrischer Anschluss als ein zusammenhängendes System funktionieren. Eine optisch passende Deckenstelle reicht nicht aus: Der Ventilator erzeugt im Betrieb wiederkehrende Kräfte, und die Verkabelung muss durch Halterung beziehungsweise Verlängerungsstange geführt werden können, ohne gequetscht oder improvisiert verbunden zu werden.
- Tragfähigen Montagepunkt für den konkreten Ventilator und seine Betriebslasten bestätigen.
- Halterung, Adapter und Verlängerungsstange als freigegebene Kombination prüfen.
- Stromkreis, Schaltung und Steuerung für Ventilator und Licht vor Montagebeginn klären.
- Kabelweg durch Schrägdeckenhalterung oder Stange ohne Quetschung und mit vorgesehenen Zugentlastungen ermöglichen.
- Nach der mechanischen Montage Freigängigkeit, festen Sitz und ungewöhnliche Vibrationen vor regulärem Betrieb kontrollieren.
Arbeiten an fester Elektroinstallation sollten nach den am Installationsort geltenden Regeln von einer entsprechend qualifizierten Fachkraft ausgeführt werden. Für den elektrischen Teil siehe Verkabelung für Deckenventilatoren mit Licht.
Tragfähiger Montagepunkt und strukturelle Anforderungen für schräge Installationen
Eine normale Anschluss- oder Leuchtendose ist nicht automatisch als Tragpunkt für einen Deckenventilator geeignet. Entscheidend ist, dass die Befestigung die statische Masse und die dynamischen Betriebslasten des konkreten Ventilators in die tragende Deckenkonstruktion einleiten kann oder als dafür vorgesehenes Montagesystem ausgelegt ist.
| Bauteil | Erforderlicher Zustand | Wenn unklar oder ungeeignet |
|---|---|---|
| Tragstruktur | Ausreichend tragfähig für Ventilator und Betriebslasten | Tragpunkt fachgerecht verstärken oder verlegen. |
| Anschluss-/Montagedose | Nur als tragendes Element verwenden, wenn sie dafür ausdrücklich geeignet und korrekt befestigt ist | Nicht von einer üblichen Leuchtendose auf Ventilatoreignung schließen. |
| Befestigungsmittel | Zur Tragstruktur und zum Hersteller-Montagesatz passend | Keine zufälligen Schrauben oder Dübel als Ersatz ableiten. |
| Schrägdeckenadapter | Kräfte ohne Verkanten in den Montagepunkt übertragen | Kompatiblen Adapter oder anderen Montageansatz wählen. |

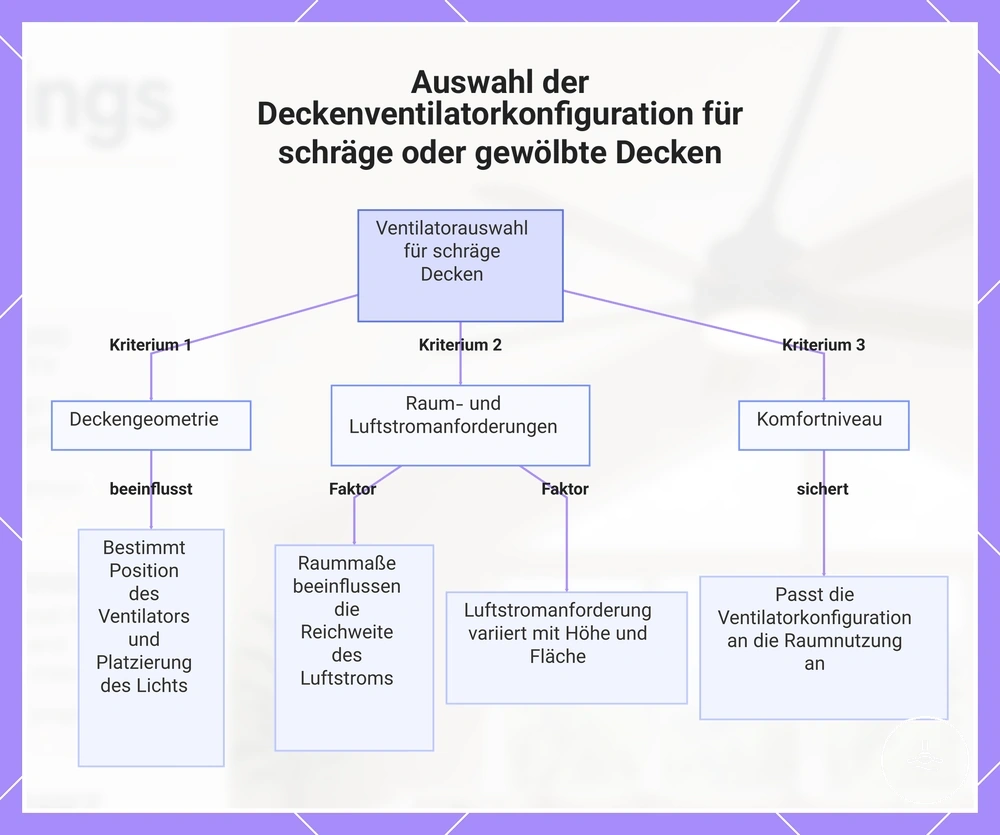

Die richtige Deckenventilator-Konfiguration mit Licht für schräge und gewölbte Räume auswählen
Die passende Konfiguration ergibt sich aus der Raum- und Deckengeometrie, nicht aus einer einzigen Bauform, die für alle schrägen Decken funktioniert. Beginne mit dem Winkel und dem verfügbaren Raum, wähle dann Montagesystem und Verlängerungsstange und vergleiche erst danach Flügelspannweite, Luftleistung, Lichtfunktion und Steuerung.
| Raumbedingung | Priorität | Passendes Konfigurationsprofil |
|---|---|---|
| Schräge innerhalb der Standardfreigabe | Saubere Ausrichtung und Freiraum | Ventilator mit neigungsfähiger Standardaufhängung, sofern alle Abstände passen. |
| Steilere Schräge außerhalb der Standardfreigabe | Winkelkompatibilität | Ventilator plus ausdrücklich kompatibler Schrägdeckenadapter; keine improvisierte Winkelkorrektur. |
| Hohe oder gewölbte Decke | Ventilator in eine wirksame, freie Raumposition bringen | Freigegebene Verlängerungsstange in einer Länge, die Freiraum und vertikale Abstände gleichzeitig wahrt. |
| Enge Seite unter einer Dachschräge | Seitlicher Flügelfreiraum | Kleinere Flügelspannweite oder besserer Montagepunkt, wenn der Flügelkreis sonst zu nah an die Schräge kommt. |
| Beleuchtung ist Hauptfunktion | Leuchtenhöhe, Helligkeit und Blendung | Lichtmodul und Montagehöhe gemeinsam auswählen; eine längere Stange verändert die Lichtposition mit. |
Für die Ventilatorgröße sollte die Flügelspannweite zusätzlich an die nutzbare Raumfläche und den Luftbedarf angepasst werden; dazu siehe Flügelspannweite und Raumabdeckung.

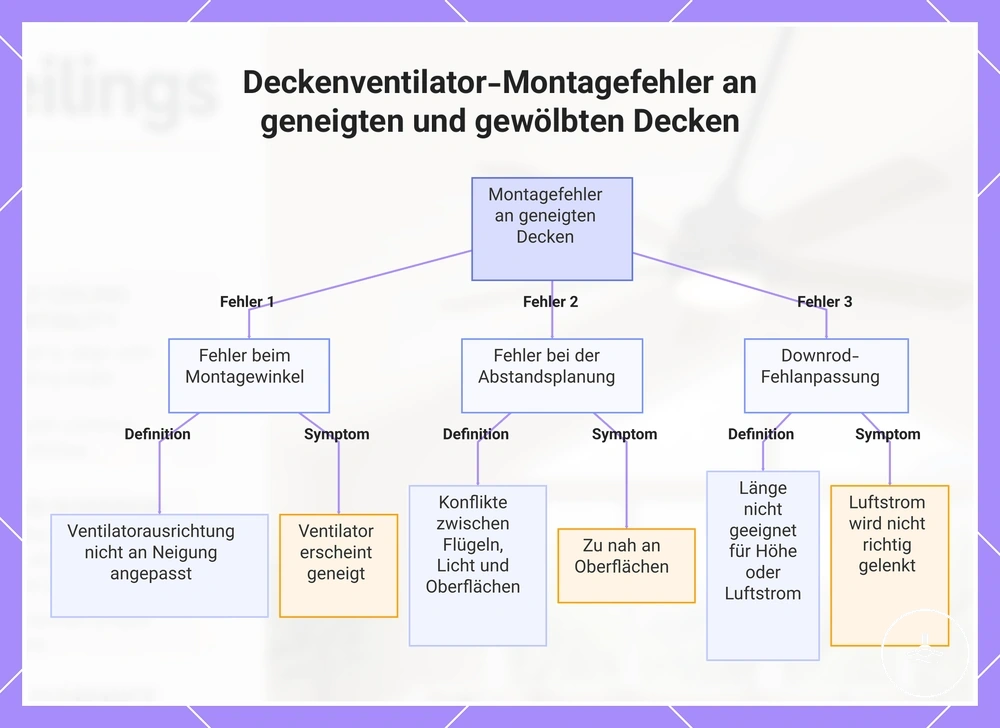

Häufige Fehler bei der Installation von Deckenventilatoren mit Licht an schrägen und gewölbten Decken
Die häufigsten Probleme entstehen, wenn einzelne Komponenten isoliert ausgewählt werden: Eine Verlängerungsstange kann die Höhe korrigieren, aber keinen ungeeigneten Montagewinkel; ein Adapter kann den Winkel korrigieren, aber keinen zu kleinen Flügelfreiraum. Beobachtbare Symptome sollten deshalb auf den zugrunde liegenden Konfigurationskonflikt zurückgeführt werden.
| Beobachtung | Möglicher Konflikt | Prüfen | Sinnvolle Reaktion |
|---|---|---|---|
| Ventilator hängt sichtbar schief | Halterung oder Adapter nimmt die Deckenneigung nicht korrekt auf | Winkelgrenze, Sitz der Aufhängung, Adapterfreigabe | Betrieb nicht als „normal“ akzeptieren; passendes Montagesystem prüfen. |
| Flügel kommen der Schräge oder einem Balken sehr nahe | Montagepunkt, Flügelradius oder Stablänge passen nicht zusammen | Kleinsten Abstand über den gesamten Flügelkreis | Position, Flügelspannweite oder kompatible Stablänge ändern. |
| Deutliches Wackeln oder ungewöhnliche Vibration | Befestigung, Montageausrichtung oder Flügelzustand kann fehlerhaft sein | Tragpunkt, Schraubverbindungen, Flügelmontage und Ausrichtung | Ventilator ausschalten und Ursache vor weiterem Betrieb prüfen lassen. |
| Leuchte hängt störend tief | Stange und Lichtmodul ergeben zu große Gesamthöhe | Vertikale Abstände und Leuchtenposition | Kürzere freigegebene Konfiguration oder anderen Montagepunkt prüfen. |
| Luftwirkung im Aufenthaltsbereich bleibt schwach | Ventilator sitzt zu hoch, ist für den Raum ungünstig dimensioniert oder ungünstig platziert | Raumgröße, Montagehöhe, Flügelspannweite und Betriebsrichtung | Größe, Höhe und Position gemeinsam neu bewerten. |
Ein einzelnes Symptom bestätigt seine Ursache nicht. Es dient als Hinweis darauf, welches Verhältnis zuerst kontrolliert werden sollte; insbesondere bei strukturellen Auffälligkeiten oder starkem Wackeln ist eine fachliche Prüfung sinnvoll.
