Ventiladores de techo con luz para techos inclinados y abovedados: compatibilidad y ajuste
Un ventilador de techo con luz puede ser compatible con un techo inclinado o abovedado cuando el sistema de suspensión admite esa pendiente, la varilla cuelga verticalmente y el plano de giro de las aspas queda horizontal, el anclaje está previsto para soportar un ventilador y existe distancia libre suficiente alrededor y debajo del conjunto. La inclinación máxima y las separaciones exactas son específicas del modelo y del sistema de montaje, por lo que deben verificarse antes de elegir adaptador, varilla de extensión y tamaño del ventilador.
Comprobación preliminar de compatibilidad
Marque solo lo que ya haya verificado. El resultado organiza los criterios de esta guía; no sustituye los límites del fabricante ni la comprobación del soporte y del cableado.
Un techo inclinado introduce una asimetría alrededor de las aspas; un techo abovedado añade además más altura y volumen de aire. En ambos casos, la selección debe seguir el mismo orden: geometría y montaje → soporte y distancia libre → posición del ventilador → flujo de aire e iluminación. El estilo, los mandos y otras preferencias vienen después de resolver esas restricciones.

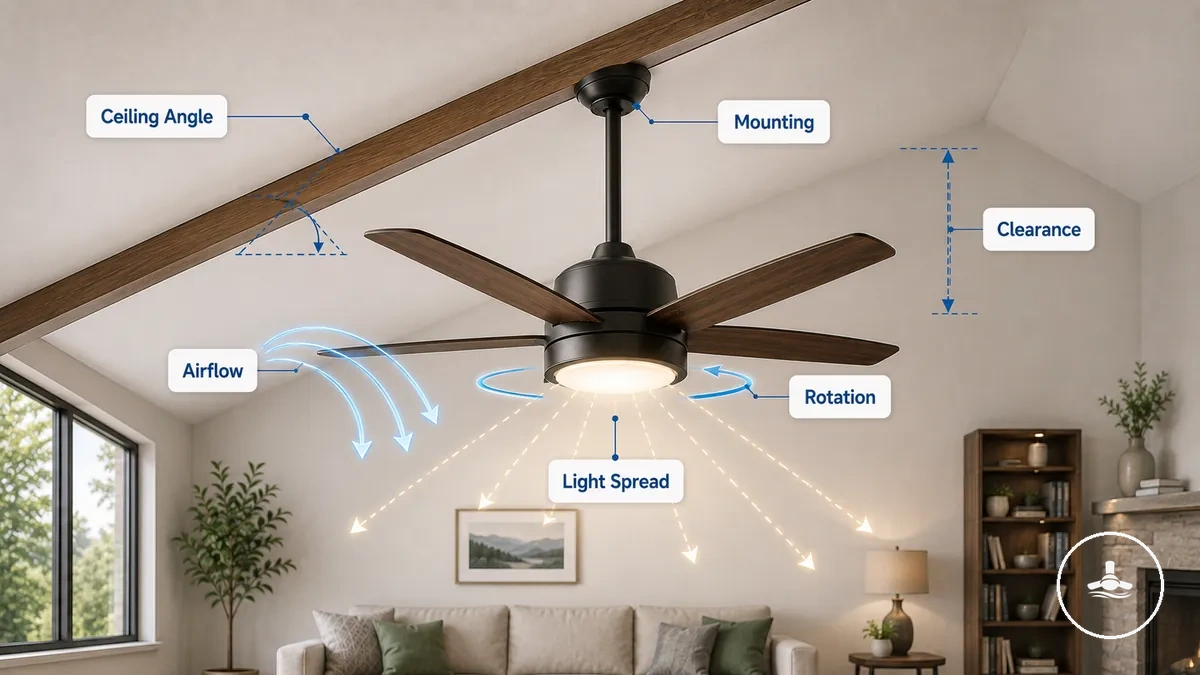

Cómo funcionan los ventiladores de techo con luz en techos inclinados y abovedados: fundamentos y limitaciones de compatibilidad
En un techo inclinado, el objetivo del sistema de suspensión es desacoplar la pendiente del techo de la orientación del ventilador: la varilla debe poder quedar vertical y las aspas deben girar en un plano aproximadamente horizontal. La geometría del techo afecta sobre todo a la compatibilidad del montaje, la distancia libre y la posición final del conjunto; el rendimiento del aire y de la luz depende después de esa posición y de las características del propio ventilador.
| Relación | Valor o condición útil | Implicación práctica |
|---|---|---|
| Techo → sistema de suspensión | El montaje debe admitir la pendiente medida y permitir que el conjunto cuelgue verticalmente. | Si el sistema no compensa el ángulo, esa configuración no debe darse por compatible. |
| Aspas → superficies cercanas | La distancia libre debe mantenerse en toda la trayectoria de giro, incluido el lado más próximo a la pendiente. | La comprobación se hace sobre el punto de menor separación, no sobre una distancia media. |
| Ventilador → techo | Debe conservarse el espacio superior exigido por el fabricante. | Una posición demasiado próxima al techo puede restringir la entrada de aire y limitar el montaje. |
| Luminaria → estancia | La luz debe quedar nivelada con el conjunto, sin obstáculos y con altura útil para la zona ocupada. | La altura de suspensión y la óptica de la luminaria influyen más en la distribución que la pendiente por sí sola. |
Estos principios sirven para filtrar la compatibilidad antes de comparar tamaños, acabados o controles. Para el contexto general de tipos y configuraciones, consulte la guía de ventiladores de techo con luz.

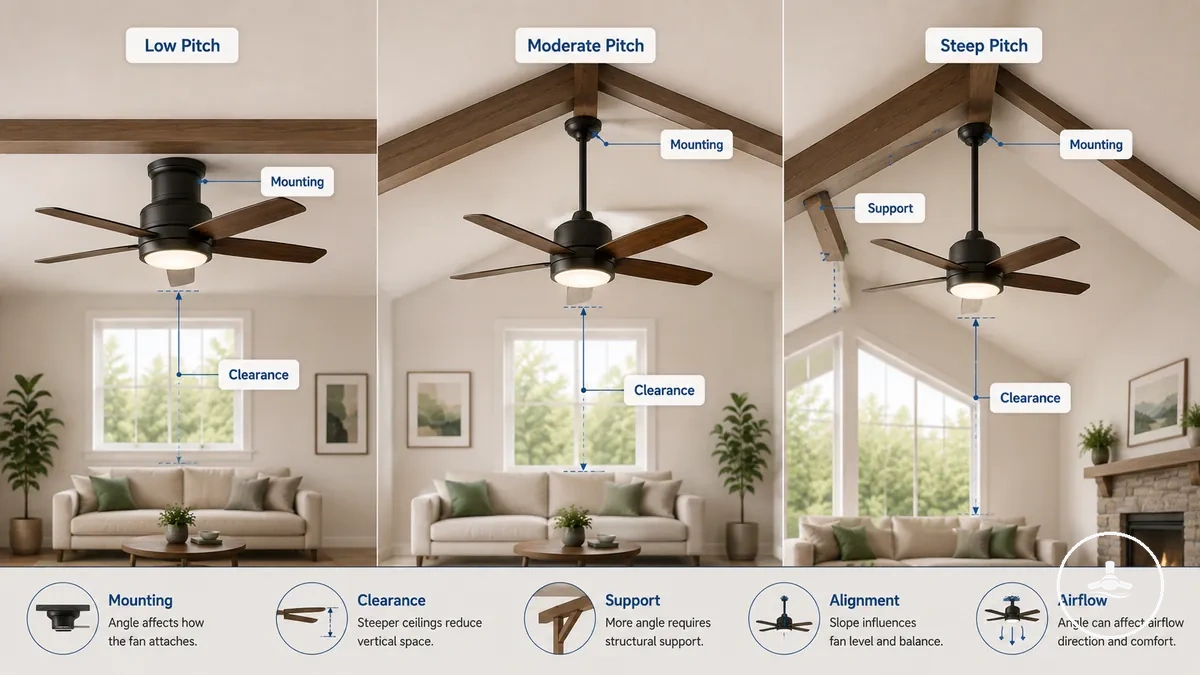

Límites del ángulo del techo y requisitos de pendiente para una instalación segura de ventiladores de techo con luz
No existe un único ángulo máximo válido para todos los ventiladores. El valor relevante pertenece al conjunto formado por el ventilador, su sistema de suspensión y, cuando procede, el adaptador para techo inclinado. Por eso la pendiente debe medirse y compararse con el límite declarado para esa combinación concreta.
| Situación | Estado de compatibilidad | Decisión |
|---|---|---|
| La pendiente está dentro del límite del montaje suministrado | Compatibilidad angular posible | Continúe con soporte estructural, varilla y distancia libre. |
| La pendiente supera el montaje estándar, pero existe un adaptador aprobado para ese modelo | Compatibilidad condicionada al adaptador | Use el adaptador especificado y vuelva a comprobar la distancia libre y la longitud de varilla. |
| La pendiente supera todos los límites declarados para la configuración | No compatible con esa configuración | Elija otro sistema de montaje o un ventilador diseñado para un mayor rango de inclinación. |
| No se conoce la pendiente o el límite del producto | Compatibilidad indeterminada | Mida la pendiente y consulte la documentación del modelo antes de comprar o instalar. |
La pendiente nunca debe evaluarse aislada: un montaje que admita el ángulo todavía necesita un soporte adecuado y suficiente distancia libre. Para ampliar esas comprobaciones, consulte distancia libre y seguridad de montaje.

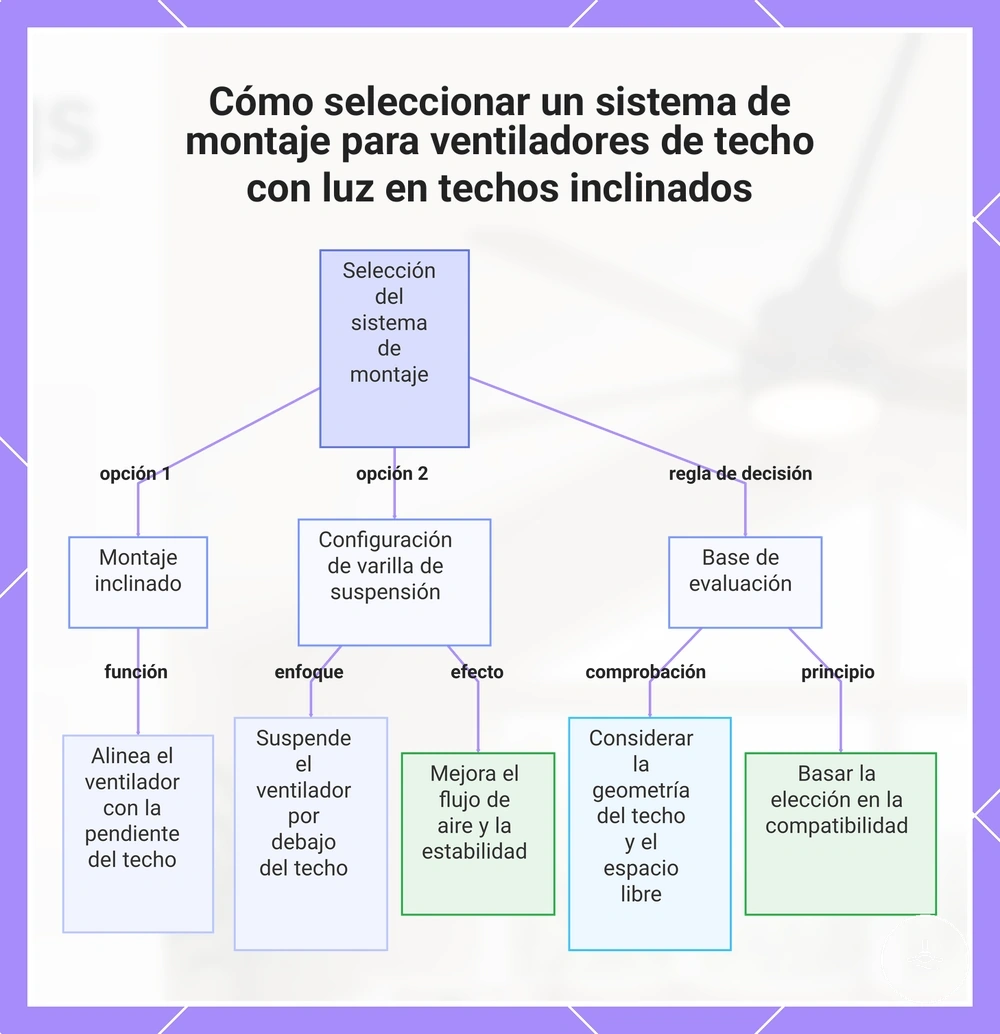

Cómo elegir sistemas de montaje para ventiladores de techo con luz en techos inclinados y abovedados
El sistema de montaje resuelve dos problemas distintos que a menudo se confunden: compensar la inclinación y definir la altura de suspensión. Un adaptador o soporte para techo inclinado gestiona el ángulo en el punto de anclaje; la varilla de extensión determina cuánto desciende el ventilador. En techos abovedados o con mucha pendiente, ambos componentes pueden formar parte de la misma configuración.
| Componente | Función principal | Cuándo es relevante | Lo que no resuelve por sí solo |
|---|---|---|---|
| Soporte o adaptador para techo inclinado | Permitir que la suspensión compense el ángulo del techo. | Cuando la pendiente supera o pone al límite la capacidad del montaje estándar. | No determina por sí mismo la altura final ni garantiza distancia libre. |
| Varilla de extensión | Ajustar la distancia vertical entre el techo y el ventilador. | Cuando es necesario alejar las aspas de la pendiente o situar el ventilador a una altura funcional. | No aumenta por sí sola el ángulo admitido por el sistema de montaje. |

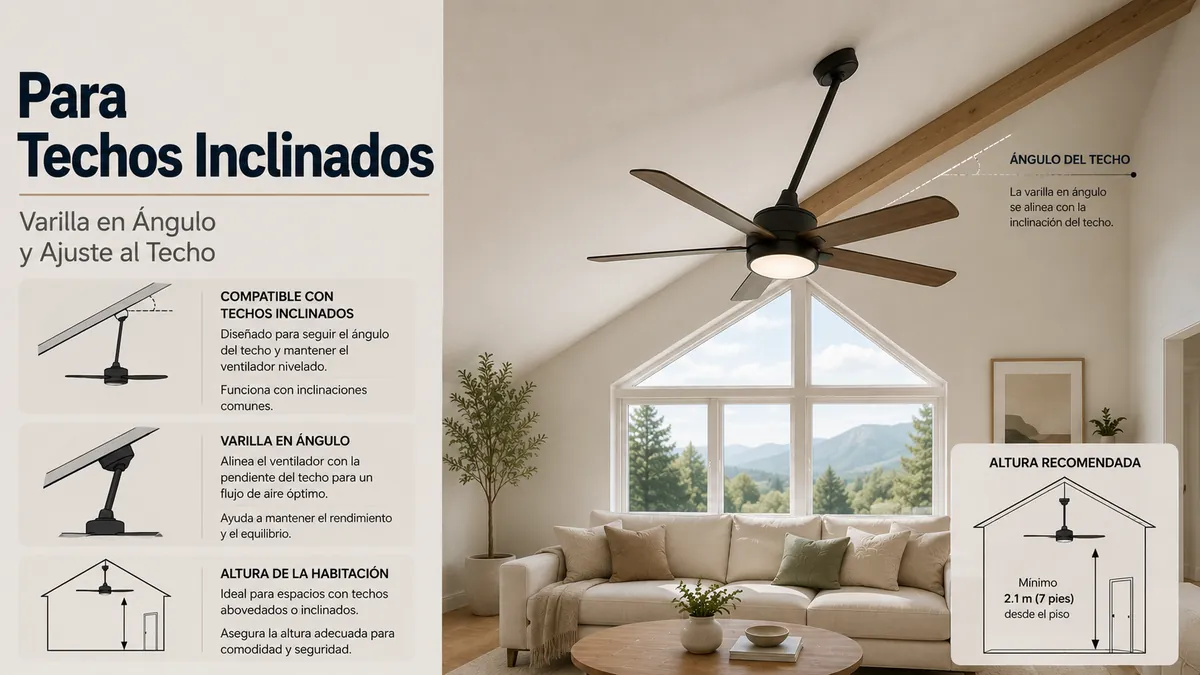

Soportes inclinados y kits adaptadores para instalación en techos inclinados
Un adaptador para techo inclinado es adecuado solo cuando es compatible con el sistema de suspensión del ventilador y admite la pendiente real. Su función es permitir una unión estable en el techo mientras la varilla y el motor permanecen correctamente orientados; no debe utilizarse como corrección genérica para cualquier ángulo.
Comprobaciones del adaptador
- Compatibilidad explícita con el modelo o la familia de montaje del ventilador.
- Límite de inclinación igual o superior a la pendiente medida.
- Suspensión que permita que la varilla quede vertical sin forzar la rótula, la cazoleta ni el cableado.
- Herrajes y método de fijación previstos por el fabricante para esa configuración.
Selección de varilla de extensión y ajuste de longitud para el flujo de aire y equilibrio en techos abovedados
La longitud de la varilla de extensión se elige para colocar el ventilador en una posición que cumpla simultáneamente tres condiciones: separación respecto de la pendiente, altura segura sobre la zona ocupada y posición útil para mover aire. La longitud correcta es, por tanto, dependiente de la geometría de la estancia y de los límites del modelo, no un valor universal.
| Estado de la varilla | Efecto probable | Criterio de corrección |
|---|---|---|
| Demasiado corta para la geometría | Las aspas pueden quedar demasiado cerca del lado alto de la pendiente o del techo. | Aumente la caída solo dentro de las longitudes y piezas admitidas por el modelo. |
| Adecuada | El ventilador queda vertical, con distancia libre alrededor y una altura funcional. | Mantenga la configuración y verifique las separaciones exigidas por el fabricante. |
| Excesivamente larga para la estancia | Reduce la altura libre debajo de aspas y luminaria y aumenta la longitud suspendida. | Use una longitud menor si sigue despejando la pendiente y continúa dentro de la configuración aprobada. |

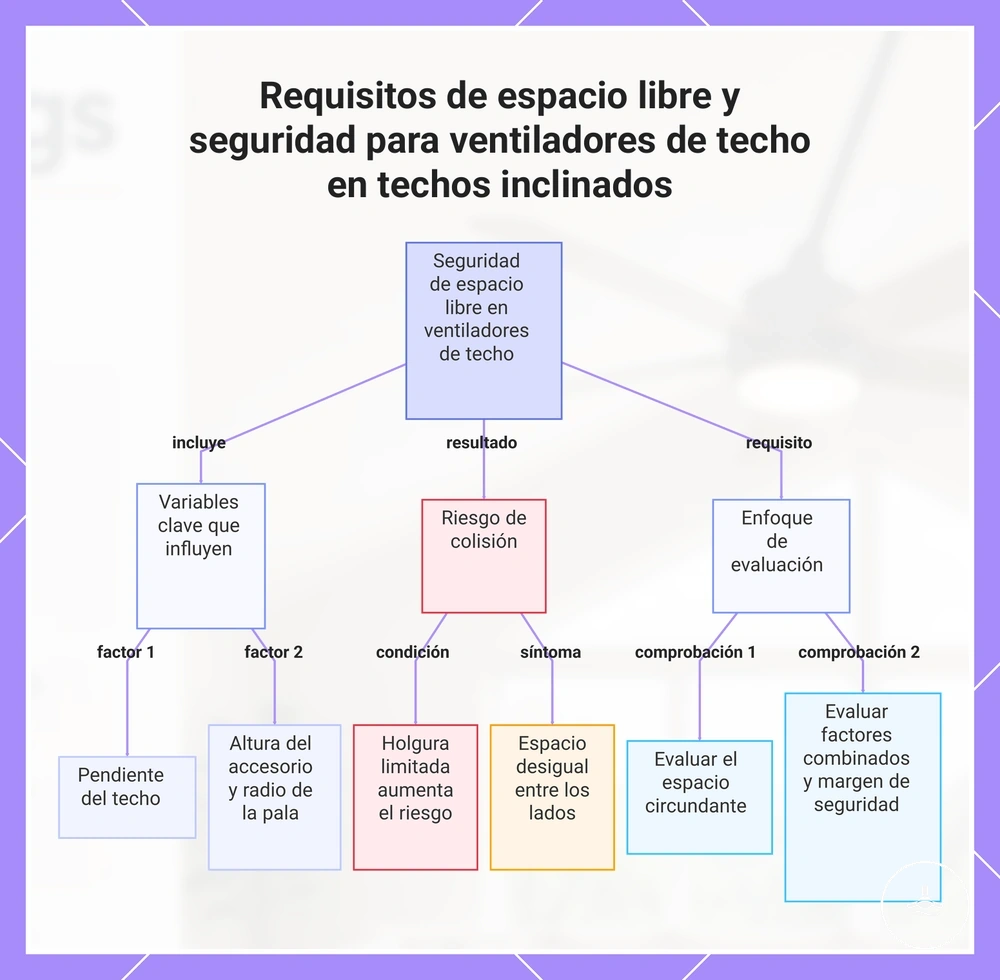

Requisitos de distancia libre y seguridad para ventiladores de techo con luz en techos inclinados
En un techo inclinado, la distancia libre debe evaluarse sobre la separación mínima real durante toda la rotación. La pendiente hace que un lado del barrido de las aspas quede más cerca del techo que el otro, de modo que una medición tomada solo en el centro o en el lado más abierto puede ocultar el punto crítico.
Lista de seguridad espacial
- El extremo de las aspas despeja el plano inclinado del techo en todo el giro.
- Aspas y luminaria quedan alejadas de paredes, vigas, armarios, puertas, cortinas y otros elementos que puedan invadir su recorrido.
- La altura bajo aspas y luminaria cumple las instrucciones del fabricante y los requisitos aplicables al lugar de instalación.
- La varilla elegida no resuelve un problema de techo creando otro de altura libre debajo.
- La ubicación se comprueba con las dimensiones reales del ventilador, incluido el radio de las aspas y la caída total del conjunto.
Cuando una separación exacta sea decisiva, utilice la cifra especificada para el modelo y la instalación concreta; no sustituya ese valor por una estimación visual. Consulte también distancia libre y seguridad de montaje.
Distancia libre de las aspas cerca de líneas de techo inclinadas y geometría de techo con ángulo
La distancia crítica de las aspas es la menor separación entre el barrido de una aspa y cualquier superficie cercana. En una pendiente, ese punto suele estar en el lado alto del techo; por eso la condición debe comprobarse a partir del radio real de las aspas, la posición del eje y la inclinación del plano del techo.
- Localice el punto más cercano: proyecte el radio del ventilador hacia el lado alto de la pendiente.
- Compruebe todo el barrido: incluya vigas, cambios de plano, paredes y elementos salientes, no solo el techo principal.
- Compare con el requisito del modelo: si la separación es insuficiente, cambie posición, longitud de varilla o configuración; no compense forzando el montaje.
Distancia libre de la iluminación y posicionamiento del soporte bajo techos abovedados
La luminaria integrada comparte la orientación del ventilador: si la suspensión mantiene el conjunto vertical y nivelado, el kit de luz no debería quedar inclinado simplemente porque el techo lo esté. En un techo abovedado, la variable principal pasa a ser la altura final de la luminaria y su relación con la zona ocupada y con la geometría de la estancia.
| Atributo | Condición útil | Implicación |
|---|---|---|
| Orientación | El conjunto del ventilador queda nivelado. | La luminaria mantiene una orientación coherente con el ventilador. |
| Altura vertical | No invade la zona de paso y respeta las separaciones aplicables. | Una varilla más larga puede mejorar la posición del ventilador respecto del techo, pero bajar demasiado la luz. |
| Distribución de luz | Depende de altura, óptica, difusor y obstáculos de la estancia. | La pendiente del techo por sí sola no determina la cobertura luminosa. |

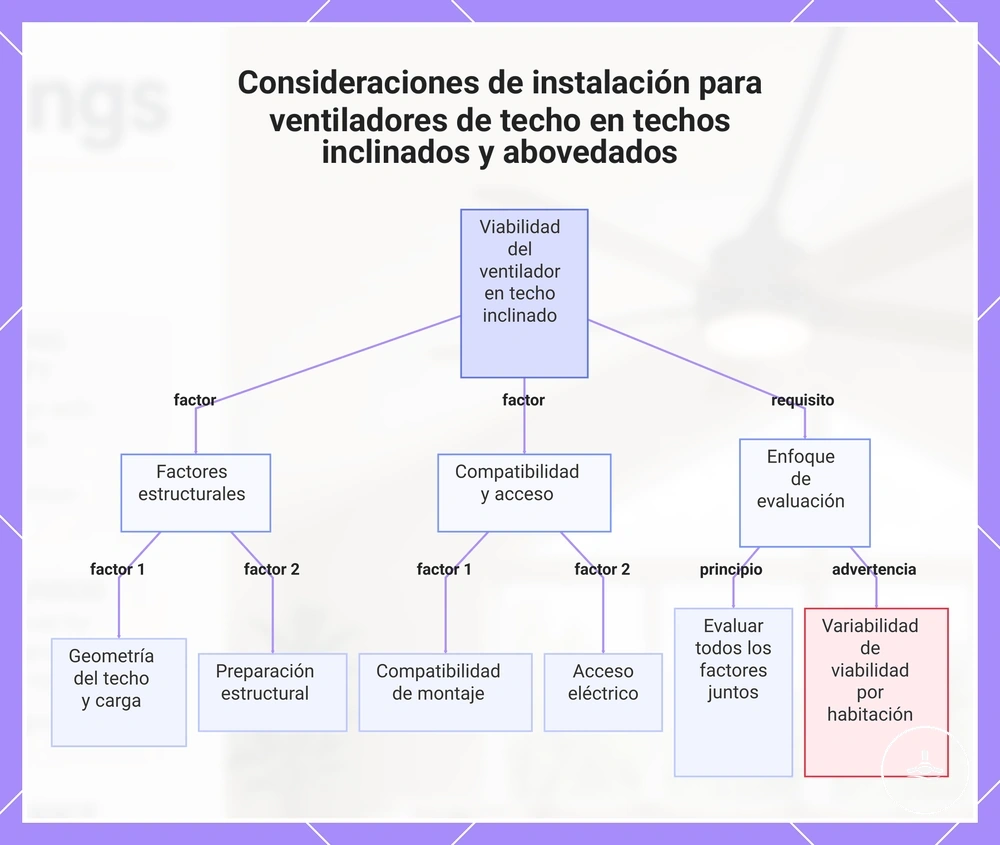

Consideraciones de instalación para configuraciones de ventiladores de techo en techos abovedados e inclinados
La viabilidad de la instalación se decide antes de fijar el ventilador. Deben coincidir la estructura, el sistema de montaje, la alimentación eléctrica y la geometría del techo. Un ventilador correctamente elegido puede seguir siendo inviable si el punto de anclaje no admite las cargas del ventilador o si el cableado y los controles no son compatibles.
| Elemento | Estado que debe verificarse | Si no se cumple |
|---|---|---|
| Soporte estructural | Punto de fijación previsto para un ventilador y conectado a una estructura adecuada. | No instale hasta reforzar o sustituir el soporte con un sistema apropiado. |
| Ángulo y montaje | Pendiente dentro del rango admitido por el montaje o por un adaptador compatible. | Cambie el sistema de montaje o el modelo. |
| Varilla y herrajes | Piezas compatibles con el ventilador y con la configuración inclinada. | Use únicamente componentes aprobados para esa combinación. |
| Alimentación y controles | Cableado, interruptores o receptor compatibles con motor y luminaria. | Revise la configuración eléctrica antes del montaje. |
| Distancia libre | Barrido de aspas y caída de la luminaria sin interferencias. | Reubique o reconfigure antes de instalar. |
La parte eléctrica debe evaluarse con la alimentación desconectada y conforme a la documentación del equipo y a los requisitos locales. Para ampliar este punto, consulte requisitos de cableado para ventiladores con luz.
Soporte de caja eléctrica de techo y requisitos de montaje estructural para instalaciones inclinadas
Una caja eléctrica no debe asumirse automáticamente como soporte para un ventilador. El peso y las fuerzas dinámicas del equipo deben transferirse a un punto de fijación previsto para ventiladores y anclado a una estructura adecuada. Si la caja existente solo sirve para cableado o luminarias, el montaje necesita otro sistema de soporte o refuerzo antes de instalar el ventilador.
| Elemento | Valor o estado requerido | Decisión práctica |
|---|---|---|
| Caja o soporte de techo | Específicamente apto para la carga y el uso como soporte de ventilador. | Si su capacidad o uso previsto no se puede confirmar, no lo trate como punto de anclaje válido. |
| Anclaje | Transfiere las cargas a la estructura del edificio mediante el sistema apropiado. | No dependa únicamente de revestimientos o falsos techos que no estén diseñados para soportar el equipo. |
| Herrajes | Compatibles con el soporte, el material base y las instrucciones del ventilador. | Sustituya piezas improvisadas o no especificadas. |
| Cableado | Queda alojado sin asumir la función mecánica de sostener el ventilador. | Separe la función eléctrica de la función estructural. |

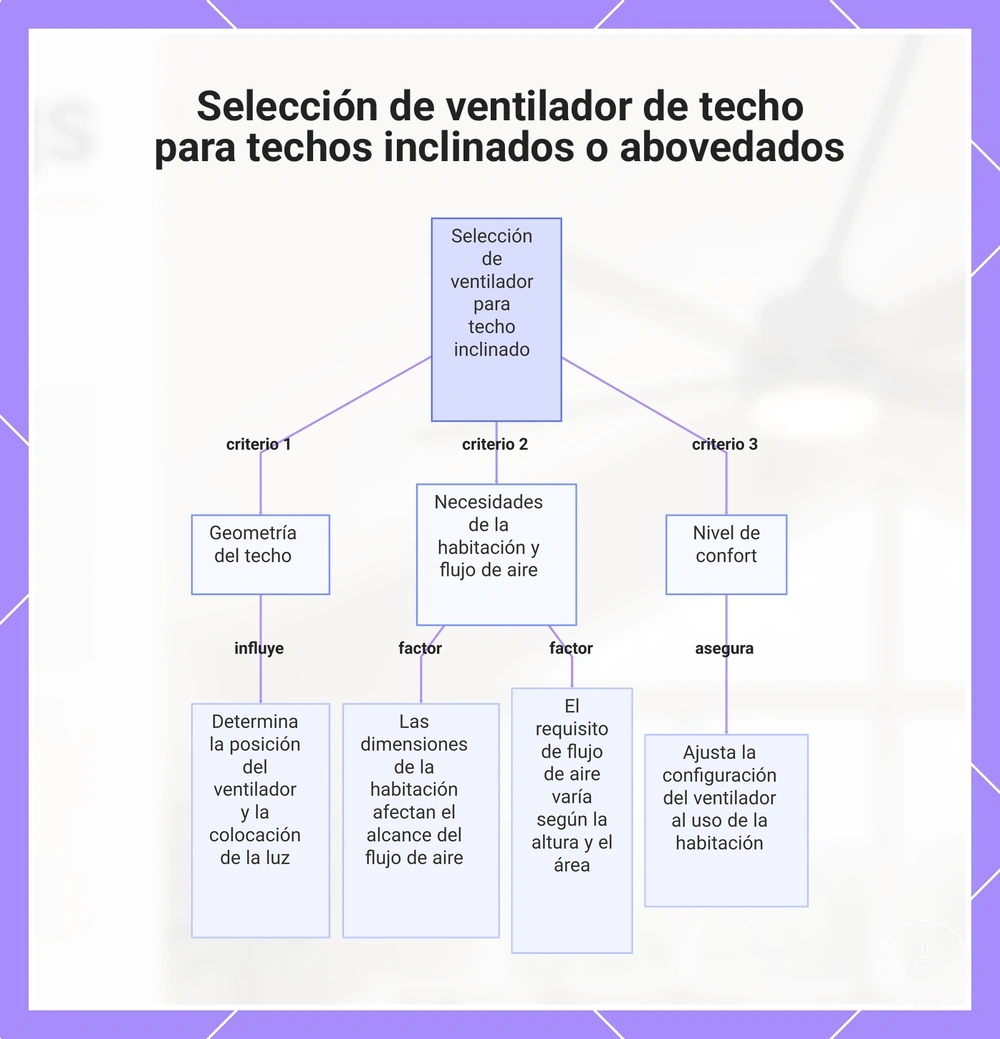

Selección de la configuración adecuada de ventilador de techo con luz para espacios inclinados y abovedados
Una vez superadas las restricciones de seguridad y montaje, la selección puede centrarse en el tamaño del ventilador, la posición dentro de la estancia, el caudal de aire esperado y la iluminación. La mejor configuración no es «la de mayor varilla» ni «la de mayor ángulo», sino la que cumple la geometría del techo sin sacrificar distancia libre ni adecuación a la habitación.
| Condición del espacio | Perfil de configuración | Prioridad de selección |
|---|---|---|
| Pendiente dentro del rango del montaje estándar y distancia libre suficiente | Ventilador cuyo montaje suministrado declare compatibilidad con la pendiente. | Dimensionar el ventilador para la estancia y ajustar la varilla solo si la posición lo requiere. |
| Pendiente superior al rango estándar, con adaptador compatible disponible | Ventilador + adaptador para techo inclinado + varilla compatible cuando sea necesaria. | Verificar de nuevo ángulo, barrido de aspas y altura final. |
| Techo abovedado alto | Configuración con varilla aprobada que acerque el ventilador a una zona funcional sin perder las distancias de seguridad. | Equilibrar posición para flujo de aire, altura libre y luminaria. |
| Espacio con poca distancia libre alrededor o debajo | Configuración que reduzca radio o caída solo si sigue cubriendo las necesidades de la estancia. | La seguridad espacial precede al tamaño o estilo preferido. |
| Soporte, ángulo o distancia libre sin confirmar | Selección aún no resuelta | Obtenga esos valores antes de comparar modelos o accesorios. |
Después de definir la configuración compatible, ajuste el diámetro de aspas y la cobertura al tamaño de la habitación. Consulte tamaño de aspas y cobertura.

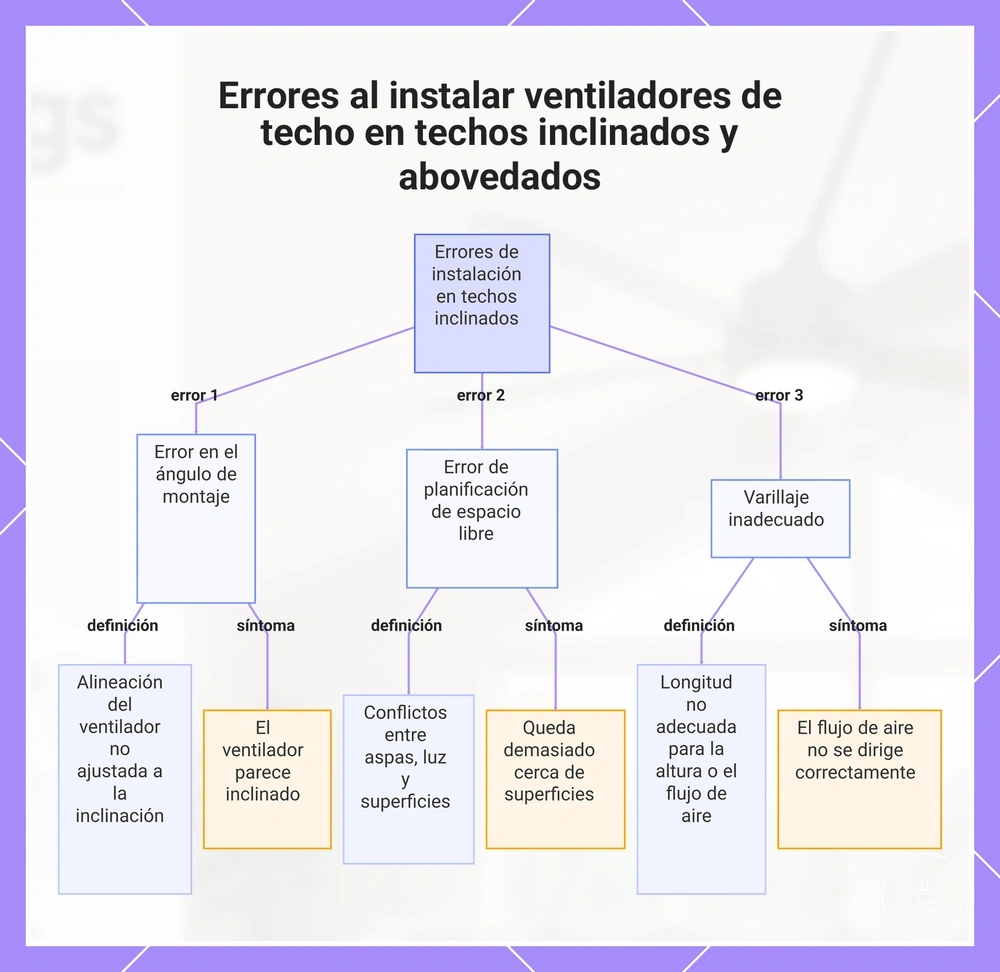

Errores comunes al instalar ventiladores de techo con luz en techos inclinados y abovedados
Los fallos más útiles para diagnosticar son los que señalan un desajuste entre la pendiente, el sistema de montaje, la varilla y el espacio disponible. Un síntoma no identifica por sí solo una causa; sirve para decidir qué relación debe comprobarse primero.
| Señal | Posible causa | Qué comprobar | Acción siguiente |
|---|---|---|---|
| La varilla o el cuerpo del ventilador quedan inclinados | El montaje no compensa correctamente la pendiente o está fuera de su rango. | Ángulo medido, límite del soporte/adaptador y montaje de la rótula o cazoleta. | Use una configuración compatible; no fuerce el conjunto para «nivelarlo». |
| Las aspas quedan muy próximas al lado alto del techo | Caída insuficiente, diámetro excesivo para esa posición o ubicación inadecuada. | Separación mínima durante todo el barrido. | Ajuste posición, varilla o tamaño dentro de las opciones aprobadas. |
| Hay oscilación persistente tras el montaje | Puede existir desequilibrio de aspas, herrajes flojos, montaje incorrecto o soporte insuficiente. | Montaje, fijaciones, estado y equilibrado de las aspas según el fabricante. | Detenga el uso si la oscilación es anormal y corrija la causa antes de continuar. |
| La luminaria queda demasiado baja o interfiere con el espacio | Caída total excesiva o configuración de luz inadecuada para la altura disponible. | Altura final de varilla, motor y kit de luz. | Seleccione una caída o luminaria compatible que mantenga la distancia necesaria. |
| El flujo de aire resulta pobre pese a un funcionamiento estable | El ventilador puede estar demasiado cerca del techo, mal dimensionado o mal posicionado para la estancia. | Separación superior, tamaño/cobertura y ubicación. | Corrija la posición o el dimensionado antes de atribuir el problema a la pendiente. |
La instalación no debe continuar si el soporte estructural, la compatibilidad angular o las distancias de seguridad siguen sin confirmarse. Esas tres condiciones son límites de compatibilidad, no preferencias de ajuste.
