Ventiladores de teto com luz para tetos inclinados e abobadados: Compatibilidade e ajuste
Um ventilador de teto com luz pode ser usado em teto inclinado ou abobadado quando o modelo e o sistema de montagem são compatíveis com a inclinação, a fixação estrutural suporta o conjunto e existem folgas suficientes para as pás e a luminária. O limite de inclinação não é universal: compare o ângulo do teto com o limite indicado pelo fabricante e use apenas suportes, adaptadores e hastes aprovados para o modelo. Se uma dessas condições não puder ser confirmada, a configuração ainda não deve ser considerada compatível.
Verificador de compatibilidade para teto inclinado ou abobadado
Marque somente os critérios já confirmados para o modelo e para o local de instalação. O resultado indica prontidão para avançar na seleção; não substitui as instruções do fabricante nem a verificação elétrica e estrutural no local.
Confirme os critérios acima antes de tratar qualquer modelo como compatível.
A sequência de decisão mais segura é: inclinação → montagem aprovada → haste/posição → folgas → suporte estrutural e elétrica → tamanho, fluxo de ar e iluminação. Assim, estilo e recursos são comparados somente depois de eliminar configurações incompatíveis.

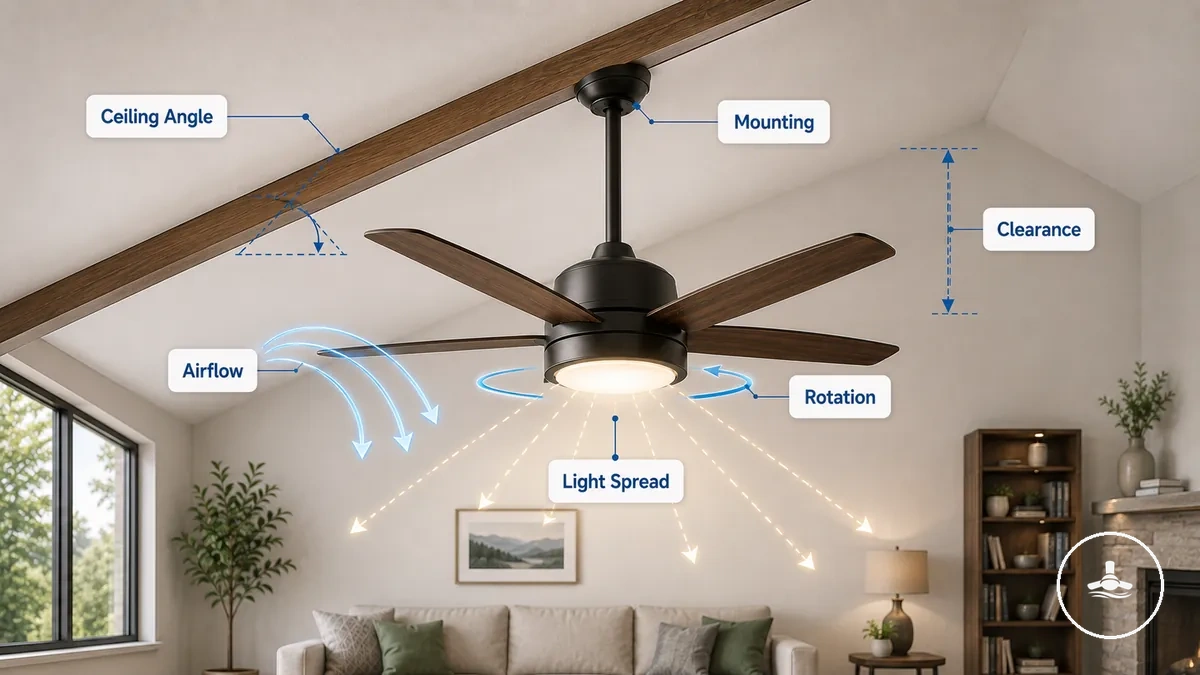

Como ventiladores de teto com luz funcionam em tetos inclinados e abobadados: fundamentos e restrições de compatibilidade
Em um teto inclinado ou abobadado, a geometria muda a relação entre o ponto de fixação, a posição vertical do ventilador, o percurso das pás e a luminária. O objetivo do sistema de montagem é permitir que o conjunto opere na orientação prevista pelo fabricante, com estabilidade e espaço suficiente ao redor.
Geometria do teto
Define o ângulo que a montagem precisa acomodar e onde a menor folga pode ocorrer.
Sistema de montagem
Determina se o ventilador pode ficar suspenso corretamente sem forçar o conjunto a acompanhar o plano inclinado.
Posição das pás
Influencia a folga, a segurança espacial e a capacidade de movimentar ar sem obstruções próximas.
Posição da luz
Afeta a altura útil do conjunto e como a iluminação se distribui no volume do ambiente.
A compatibilidade, portanto, não é uma propriedade do ventilador isoladamente: resulta da combinação entre teto, montagem, haste, folga, suporte e elétrica. Para comparar tipos e configurações de forma mais ampla, consulte o guia de ventiladores de teto com luz.

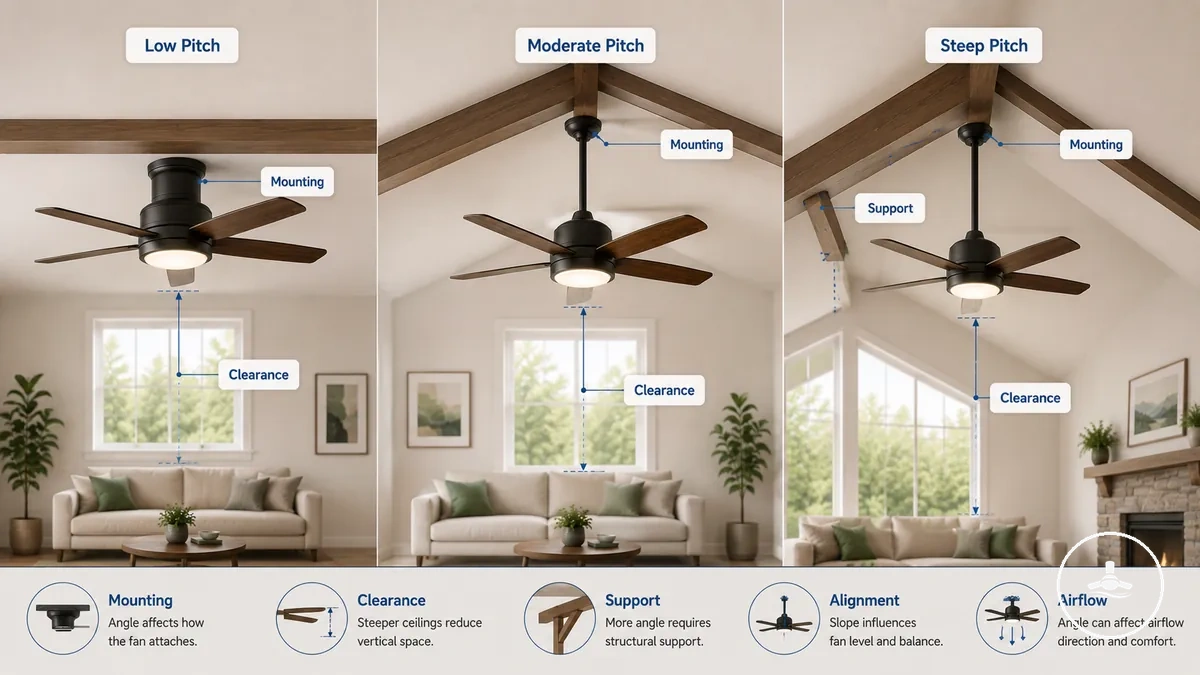

Limites de ângulo do teto e requisitos de inclinação para instalação segura de ventilador de teto com luz
A inclinação deve ser tratada como uma restrição específica do modelo e do sistema de montagem. Não existe um único ângulo máximo válido para todos os ventiladores: o valor que fecha essa relação é o limite declarado pelo fabricante para a montagem padrão ou para o adaptador aprovado.
| Relação a verificar | Valor ou condição útil | Implicação para a decisão |
|---|---|---|
| Inclinação do teto → montagem | Ângulo medido dentro do limite declarado para o modelo/acessório | Se exceder o limite, a montagem padrão não deve ser assumida como adequada. |
| Inclinação → adaptador | Adaptador angular explicitamente compatível com o ventilador | Evita improvisar uma peça que altere encaixe, estabilidade ou garantia de montagem. |
| Inclinação → folga | Folga confirmada no ponto mais próximo entre pás e superfícies | O lado mais restritivo do teto controla a avaliação, não a média do espaço. |
| Inclinação → estrutura | Fixação capaz de suportar o conjunto e as cargas de operação | A inclinação não elimina nem reduz a necessidade de suporte estrutural adequado. |
Antes de escolher o ventilador, meça ou identifique a inclinação e confronte-a com a documentação do modelo. Depois valide suporte e folgas; uma inclinação aparentemente pequena ainda pode ser incompatível se o sistema de montagem tiver limite menor ou se as pás se aproximarem de uma superfície. Para uma verificação mais ampla, consulte segurança de folga e montagem.

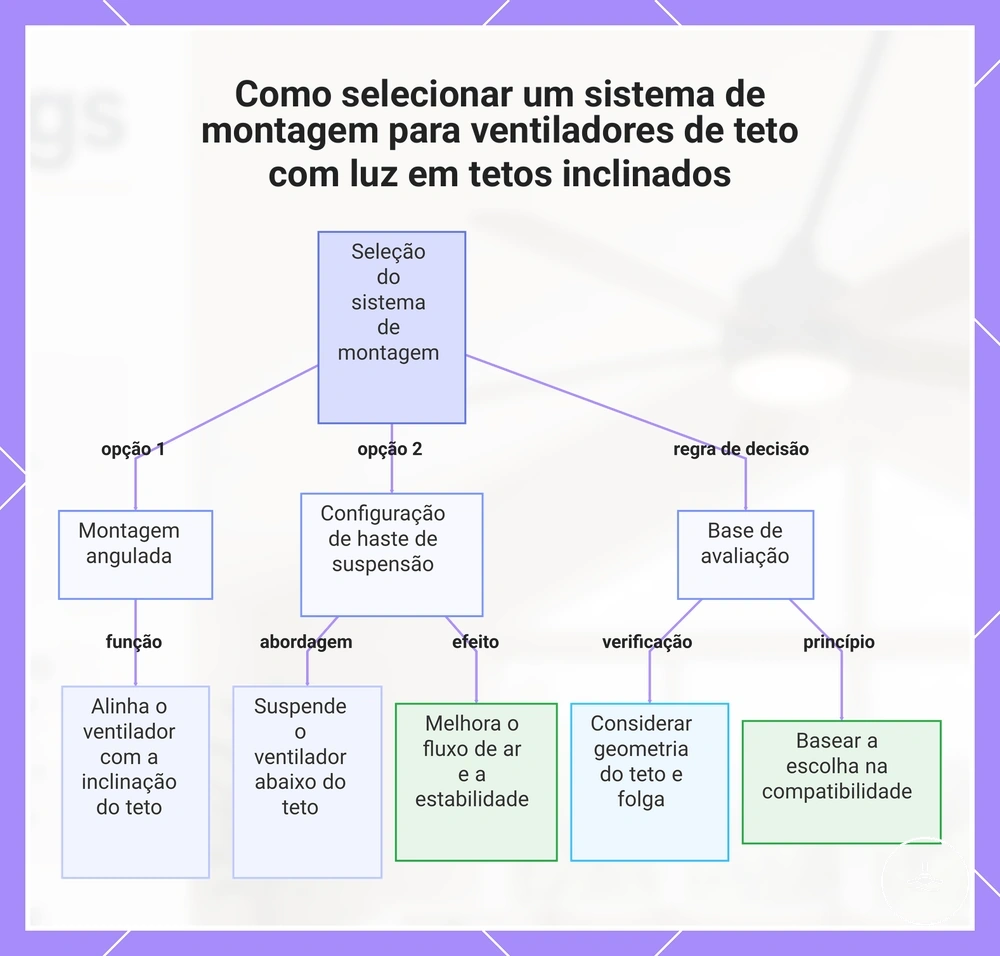

Escolha de sistemas de montagem para ventiladores de teto com luz em tetos inclinados e abobadados
O sistema de montagem deve resolver duas relações diferentes: acomodar o ângulo do teto e posicionar o ventilador na altura correta. Um adaptador angular corrige a interface com o teto; uma haste altera a distância vertical entre o teto e o ventilador. Em muitos tetos abobadados, as duas funções podem ser necessárias ao mesmo tempo.
| Opção | Função principal | Quando faz sentido | Verificação indispensável |
|---|---|---|---|
| Montagem padrão do modelo | Fixar o ventilador dentro da faixa de inclinação prevista de fábrica | Quando o manual declara compatibilidade com o ângulo real | Limite de inclinação, encaixe e folga |
| Adaptador ou suporte angular | Acomodar inclinações que a montagem padrão não atende | Quando o fabricante prevê um acessório específico para teto inclinado | Compatibilidade exata entre acessório, ventilador e ângulo |
| Haste de suspensão | Baixar o ventilador para uma posição funcional no volume do ambiente | Quando a altura do teto e a geometria exigem maior afastamento do ponto de fixação | Comprimento, estabilidade, folga e compatibilidade com o modelo |
A opção correta é a que mantém o conjunto dentro das condições previstas para o produto e para o ambiente, não a que simplesmente “cabe” no teto.

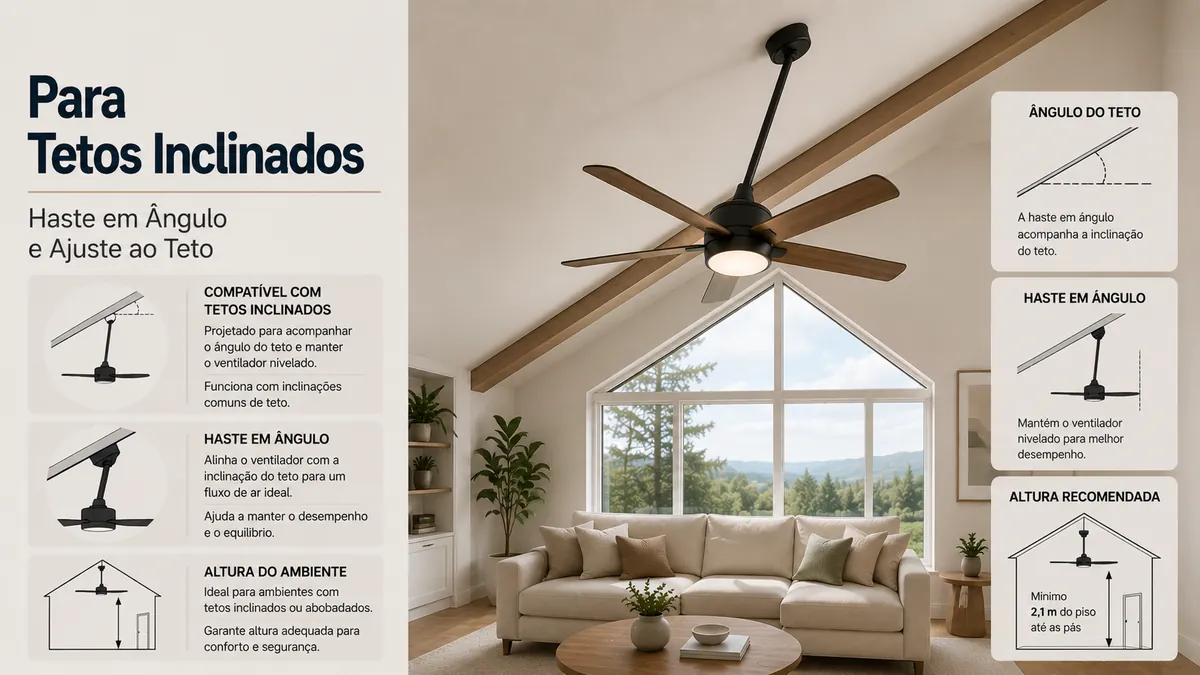

Suportes de montagem angular e kits adaptadores para instalação em tetos inclinados
Suportes angulares e kits adaptadores ajustam a interface entre o teto inclinado e o sistema de suspensão. Eles são úteis quando a montagem padrão não acomoda o ângulo necessário, mas não transformam qualquer ventilador em universalmente compatível.
- Compatibilidade: o adaptador deve ser aprovado para o modelo ou sistema de montagem usado.
- Alinhamento: o conjunto deve ficar suspenso conforme o desenho do fabricante, sem esforço lateral improvisado.
- Folga: a correção do ângulo não elimina a necessidade de verificar pás, luminária e superfícies próximas.
- Estrutura: o acessório precisa transferir a carga para uma fixação adequada, não apenas para o acabamento do teto.
Seleção de haste e ajuste de comprimento para fluxo de ar e equilíbrio em tetos abobadados
O comprimento da haste é uma decisão de posicionamento. Ele deve colocar o ventilador em uma altura compatível com o ambiente e com as folgas exigidas, sem aproximá-lo demais do teto nem baixá-lo além do necessário.
| Condição da haste | Efeito provável | Decisão |
|---|---|---|
| Curta para a geometria do teto | Ventilador fica muito próximo do plano do teto; a folga e a entrada de ar ao redor podem ficar mais restritas. | Considere uma haste compatível mais longa se o fabricante e a altura do ambiente permitirem. |
| Proporcional ao espaço | Posição favorece folga, distribuição de ar e acesso à luz sem baixar o conjunto desnecessariamente. | Mantenha a configuração e confirme as folgas finais. |
| Longa além do necessário | Reduz a altura livre sob o conjunto e pode colocar a luminária ou as pás em posição inconveniente. | Use o menor comprimento que ainda satisfaça geometria, folga e desempenho previstos. |

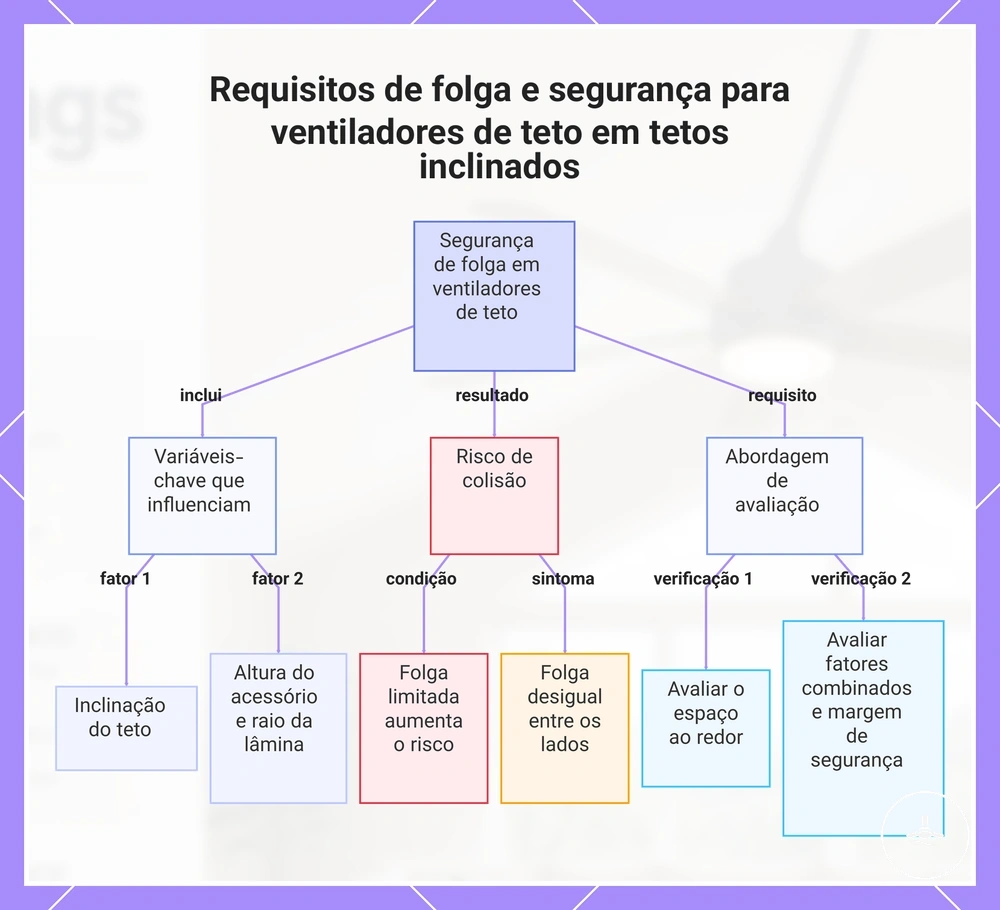

Requisitos de folga e segurança para ventiladores de teto com luz em tetos angulados
A folga deve ser avaliada pelo menor espaço real durante a rotação. Em um teto inclinado, esse ponto geralmente não é simétrico: uma extremidade da pá pode passar mais perto do teto, de uma viga, parede ou outra superfície.
- Confirme a distância mínima exigida pelo fabricante entre pás e superfícies próximas.
- Verifique todo o raio de rotação, não apenas a posição estática das pás.
- Inclua a luminária integrada na avaliação de altura e de possíveis obstruções.
- Considere a haste e qualquer adaptador angular como partes da geometria final.
- Se a folga só funciona em uma posição muito específica, confirme que a montagem não pode deslocar ou oscilar além do previsto.
Para uma revisão dedicada dessas condições, consulte segurança de folga e montagem.
A imagem abaixo resume como inclinação, raio das pás, posição do suporte e espaço ao redor se combinam na avaliação.
Folga das pás próximo a linhas de telhado inclinadas e geometria de teto angulada
Regra prática: a menor distância entre qualquer pá e o plano inclinado é a que governa a compatibilidade. Se esse ponto não atende ao mínimo indicado para o ventilador, mudar apenas a posição visual do conjunto não resolve a restrição.
O raio das pás, o ângulo do teto, o comprimento da haste e a posição do ponto de fixação definem juntos essa menor distância. Por isso, uma instalação que parece centralizada pode continuar inadequada se o lado alto ou baixo do teto interceptar a zona de rotação.
Folga da iluminação e posicionamento do suporte sob tetos abobadados
A luminária integrada acrescenta uma segunda dimensão à folga: além da rotação das pás, é preciso verificar a altura livre sob o conjunto e a posição da luz no volume do ambiente.
Posição vertical: uma haste mais longa baixa simultaneamente o motor, as pás e o kit de luz; isso pode melhorar o posicionamento em um teto alto, mas reduz a altura livre abaixo.
Distribuição da luz: a geometria abobadada pode criar áreas de sombra ou maior distância até as superfícies; avalie a iluminação a partir da posição final da luminária, não apenas da potência nominal.
Obstruções: vigas, mezaninos, armários altos e elementos arquitetônicos devem permanecer fora da zona de pás e do espaço ocupado pela luminária.

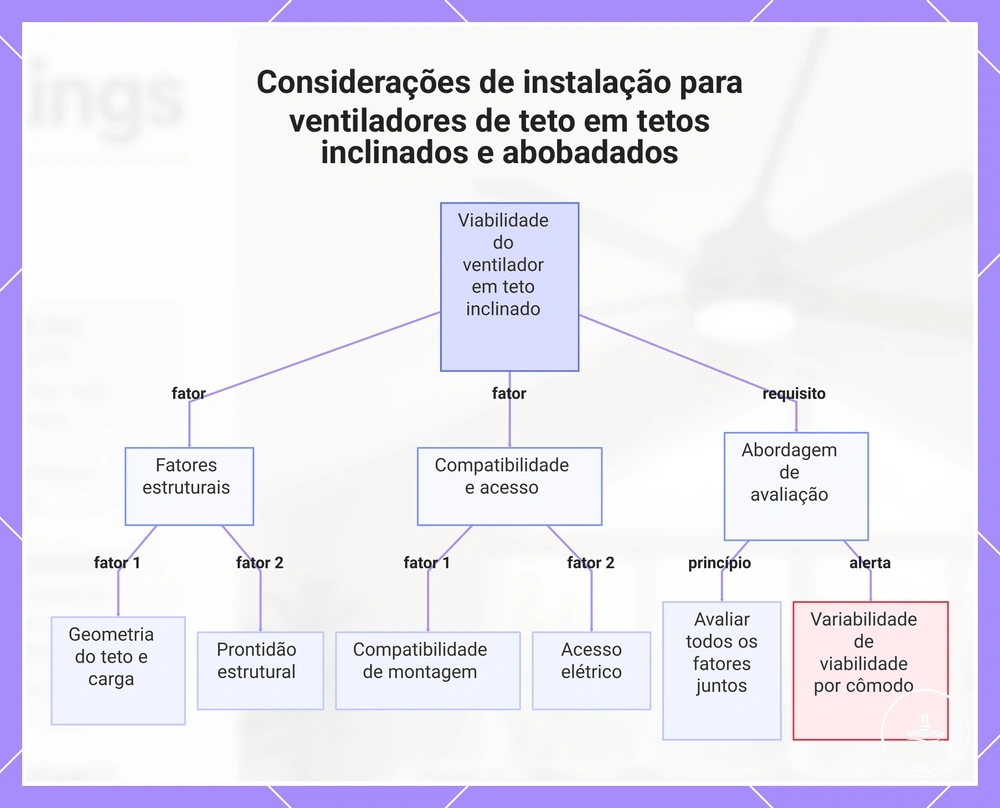

Considerações de instalação para configurações de ventilador de teto em tetos abobadados e inclinados
A viabilidade da instalação depende de quatro grupos de condições que precisam ser verdadeiros ao mesmo tempo. Um teto pode aceitar o ângulo e ainda falhar na parte estrutural ou elétrica; por isso, a avaliação deve ocorrer antes da compra definitiva.
- Estrutura: confirme ponto de fixação, caixa/conjunto de suporte e capacidade adequada para ventilador.
- Montagem: confirme que o modelo, a haste e o adaptador atendem à inclinação real do teto.
- Elétrica: verifique alimentação, controle do ventilador, circuito da luz e acesso para conexões conforme o produto e as normas locais.
- Geometria final: valide folga das pás, altura do kit de luz e espaço para manutenção.
Para aspectos elétricos mais amplos, consulte requisitos de fiação para ventiladores com luz.
Suporte da caixa elétrica de teto e requisitos de montagem estrutural para instalações anguladas
Uma caixa destinada apenas a luminária não deve ser presumida como adequada para ventilador. O ventilador produz carga estática e esforços de operação; a fixação precisa ser apropriada para esse uso e transferir a carga à estrutura conforme o sistema previsto.
- Confirme que a caixa, suporte ou travessa usada é indicada para ventilador ou para a carga especificada pelo fabricante.
- Verifique se parafusos e pontos de ancoragem prendem o conjunto à estrutura adequada, e não apenas ao revestimento.
- Em teto inclinado, confirme que o adaptador não cria uma alavanca ou conexão não prevista pelo sistema.
- Quando a capacidade ou a condição estrutural não puder ser confirmada, a montagem deve ser verificada por profissional qualificado antes da instalação.

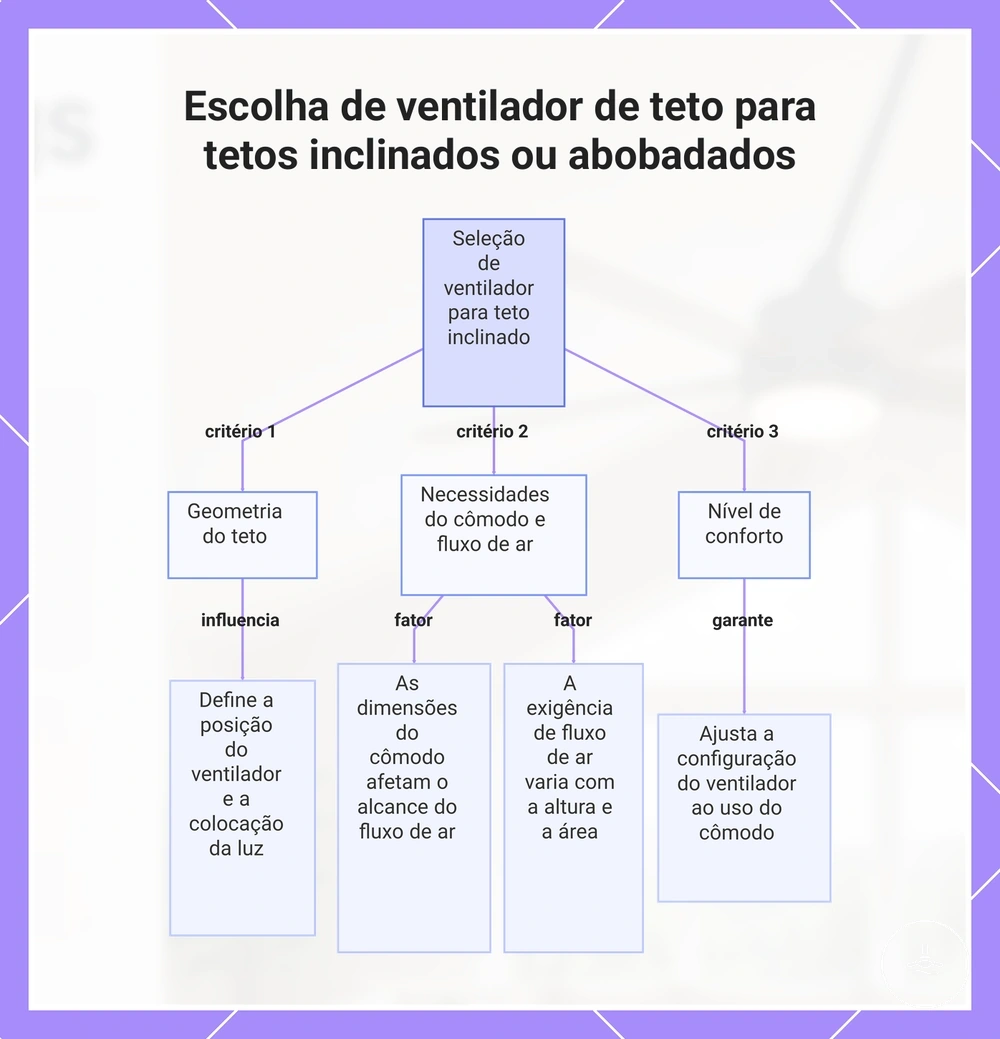

Selecionando a configuração correta de ventilador de teto com luz para espaços inclinados e abobadados
A configuração correta é aquela que satisfaz primeiro as restrições do teto e depois as necessidades do ambiente. Use a geometria para eliminar opções incompatíveis; em seguida, compare tamanho, fluxo de ar, iluminação e controles.
| Condição observada | Priorize na configuração | Evite assumir |
|---|---|---|
| Inclinação dentro da faixa da montagem do modelo | Montagem aprovada, folga e suporte estrutural | Que qualquer ventilador com haste serve para o mesmo ângulo |
| Inclinação além da capacidade da montagem padrão | Modelo/adaptador angular explicitamente compatível | Que um suporte genérico corrige qualquer teto |
| Teto abobadado alto | Haste compatível que posicione o ventilador no volume útil do ambiente | Que a haste mais longa disponível é automaticamente melhor |
| Espaço lateral ou vertical restrito | Folga real, diâmetro das pás e posição do ponto de montagem | Que centralizar visualmente garante segurança |
| Iluminação é prioridade | Posição final do kit de luz, distribuição luminosa e controles | Que apenas a potência da lâmpada define a qualidade da iluminação |
Depois que a compatibilidade geométrica estiver resolvida, dimensione o ventilador para o cômodo e para o desempenho de ar esperado. Para essa etapa, consulte tamanho das pás e cobertura.
Erros comuns ao instalar ventiladores de teto com luz em tetos inclinados e abobadados
Os erros mais úteis para diagnóstico são os que revelam uma relação incompatível entre teto, montagem, haste e folga. Observe o sintoma e volte ao atributo que o controla, em vez de tentar corrigir o efeito isoladamente.
| Sintoma ou erro | Causa a verificar | Ação de decisão |
|---|---|---|
| Ventilador fica inclinado ou a montagem parece forçada | Ângulo excede a faixa da montagem; adaptador incompatível ou instalação fora do sistema previsto | Interrompa a seleção/instalação e confirme a solução aprovada para o ângulo e o modelo. |
| Pá passa perto do teto, viga ou parede | Raio das pás, posição do ponto de fixação ou comprimento da haste deixam folga insuficiente | Reavalie geometria, posição e configuração; não dependa de uma margem visual mínima. |
| Kit de luz fica baixo ou mal posicionado | Haste e altura total do conjunto não correspondem ao volume do ambiente | Ajuste a configuração dentro das opções compatíveis do fabricante. |
| Oscilação ou ruído anormal após a montagem | Fixação, montagem, peças, pás ou balanceamento podem estar incorretos | Desligue o equipamento e verifique a instalação conforme o manual; não trate oscilação persistente como normal. |
| Fluxo de ar não atende a área ocupada | Posição vertical, tamanho do ventilador ou seleção para o cômodo podem estar inadequados | Reavalie dimensionamento e posição depois de confirmar que a montagem é compatível. |

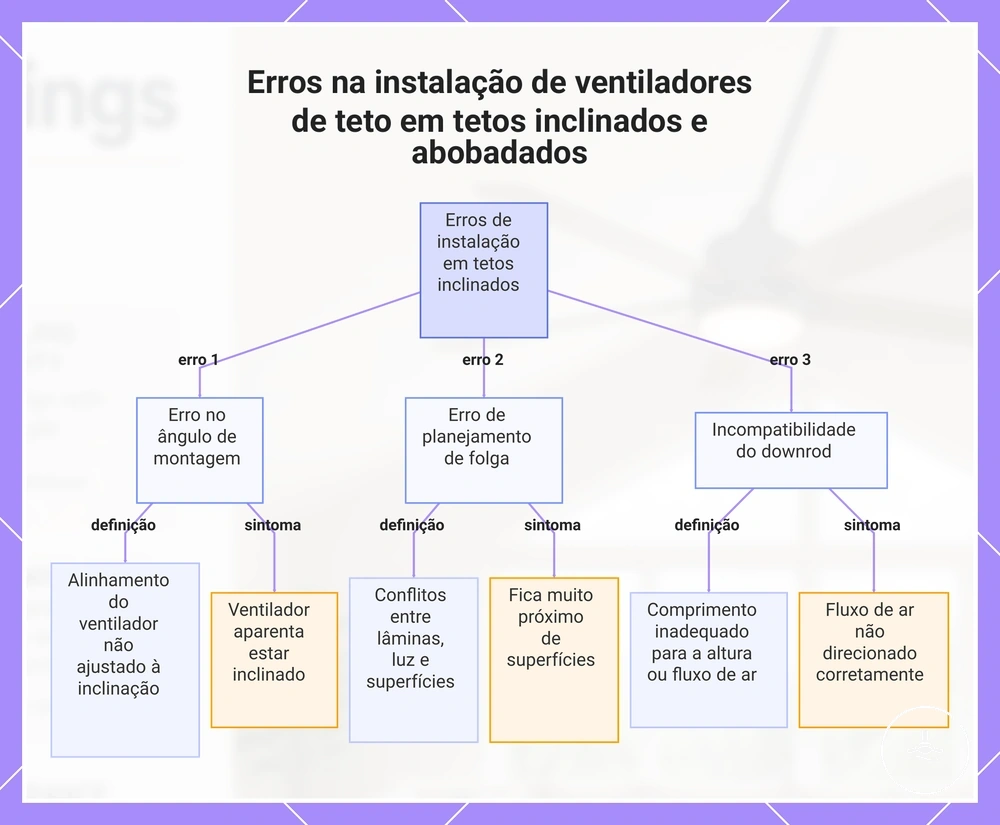

A imagem abaixo sintetiza os principais padrões de erro em tetos inclinados e abobadados.
