مراوح سقف بإضاءة للأسقف المائلة والمقببة: التوافق والتركيب المناسب

تكون مروحة السقف بإضاءة ملائمة لسقف مائل أو مقبب عندما يدعم نظام التثبيت زاوية الميل الفعلية، ويكون صندوق/دعامة التثبيت مصنّفًا لتحمّل مروحة سقف، وتتوافر خلوصات آمنة لمسار الشفرات ووحدة الإضاءة. لا يكفي وصف المروحة بأنها مناسبة للأسقف المائلة؛ إذ يجب أن تتطابق زاوية الميل المسموح بها للطراز وطريقة التعليق والخلوص مع السقف الموجود وتعليمات الشركة المصنّعة.

ابدأ بالهندسة لا بالشكل: زاوية الميل → نظام التثبيت → الدعم → الخلوص → ارتفاع التعليق. بعد إغلاق هذه العلاقات يمكن تقييم حجم المروحة وتدفق الهواء ووحدة الإضاءة والراحة داخل الغرفة.

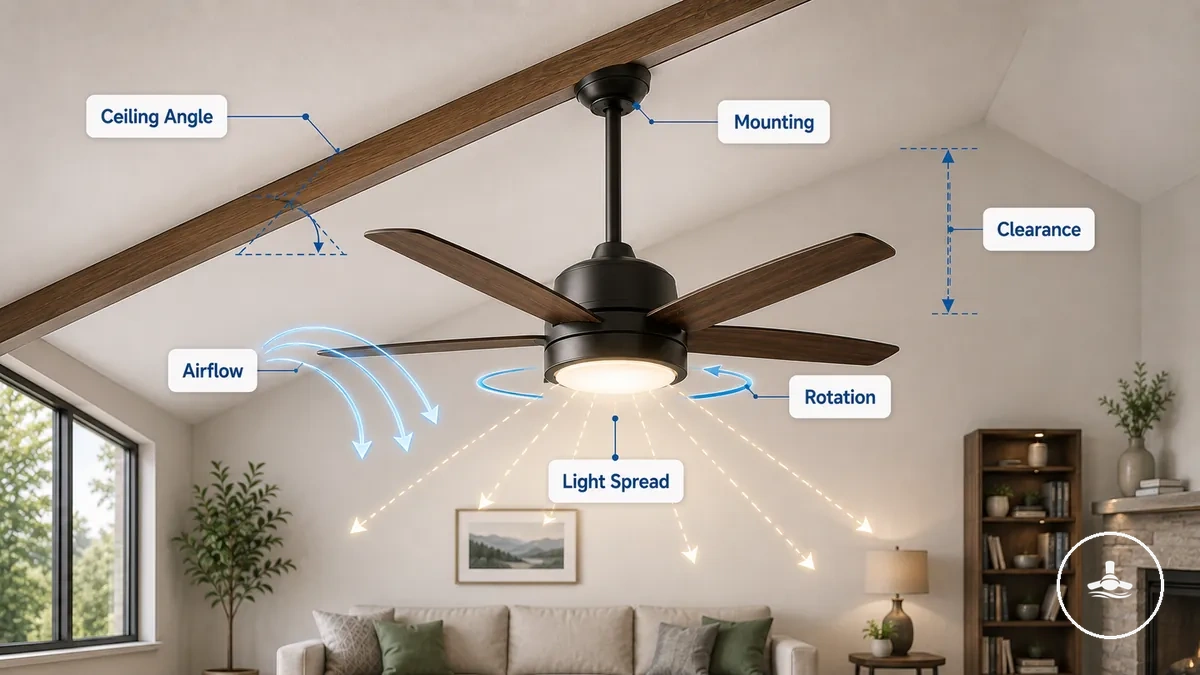

كيف تعمل مراوح السقف بإضاءة على الأسقف المائلة والمقببة: أساسيات التوافق والقيود

لا تؤثر زاوية السقف في أداء المروحة كقيمة منفردة؛ بل تحدد أولًا كيف يجب تعليق المروحة وما مقدار المساحة المتاحة حولها. عندما يحافظ نظام التعليق على عمود المروحة رأسيًا ومستوى دوران الشفرات أفقيًا، تصبح العوامل الأهم للأداء هي ارتفاع التعليق، والمسافة إلى السقف والأسطح القريبة، وحجم المروحة بالنسبة إلى الغرفة.

لذلك، فإن السقف المائل لا يعني تلقائيًا ضعف تدفق الهواء أو سوء الإضاءة؛ المشكلة تظهر عندما تكون التهيئة نفسها غير متوافقة مع الميل أو الخلوص أو الارتفاع. للحصول على خلفية أوسع حول الأنواع والتهيئات، راجع دليل مراوح السقف بإضاءة.

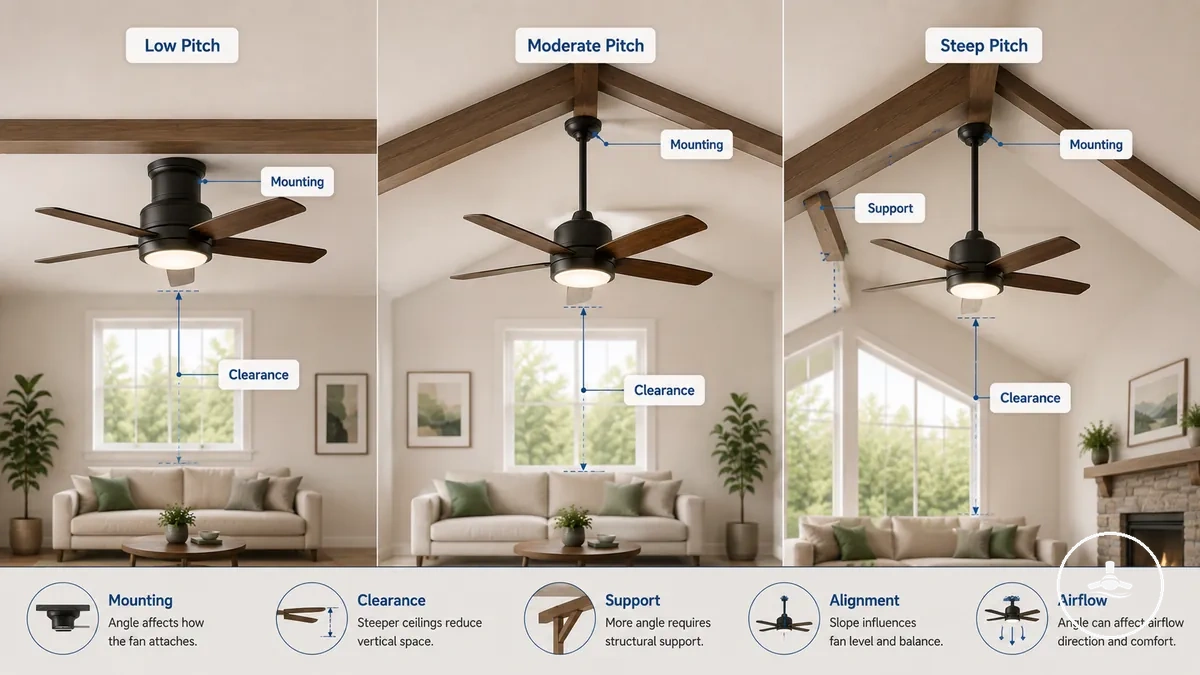

حدود زاوية السقف ومتطلبات الميل لتركيب آمن لمروحة السقف بإضاءة

لا توجد زاوية قصوى واحدة تنطبق على جميع مراوح السقف. حد الميل قيمة مرتبطة بالطراز وبنظام التعليق أو محول السقف المائل؛ لذلك يجب مقارنة زاوية السقف الفعلية بحد الزاوية المذكور في تعليمات المروحة ومكونات التثبيت المتوافقة معها.

كلما زاد الميل، قد يضيق الخلوص على الجانب المرتفع من السقف حتى لو بقيت المروحة مستوية؛ لهذا يجب تقييم الميل مع نصف قطر الشفرات وموضع نقطة التثبيت. ولتقييم المساحة المحيطة بشكل أوسع، راجع الخلوص وسلامة التثبيت.

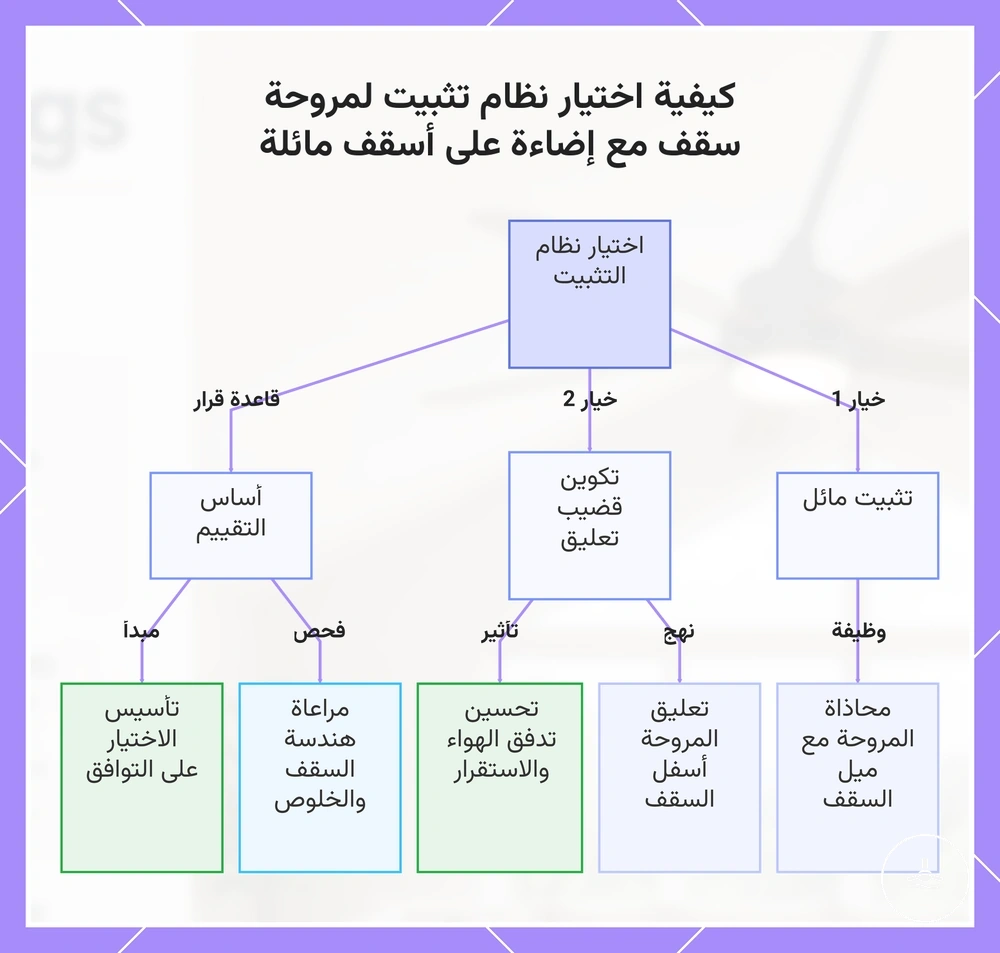

اختيار أنظمة التثبيت لمراوح السقف بإضاءة للأسقف المائلة والمقببة

وظيفة نظام التثبيت هي فصل ميل السقف عن مستوى دوران المروحة: ينبغي أن يسمح للمروحة بأن تتدلّى رأسيًا وأن تبقى الشفرات في مستوى تشغيل مناسب. الاختيار بين الحامل المائل، ومحول الزاوية، وعمود التعليق يعتمد على زاوية السقف وارتفاعه والخلوص المتاح وتوافق أجزاء الطراز، وليس على التفضيل الشكلي.

لا تعوّض أي قطعة عن الأخرى تلقائيًا: قد يحتاج السقف إلى محول زاوية وعمود تعليق معًا، بينما قد تكفي مظلة التثبيت الأصلية في ميل أقل إذا كان الطراز مصممًا لذلك.

كتيفات التثبيت المائلة ومجموعات المحولات لتركيب الأسقف المائلة

كتيفة التثبيت المائلة أو محول الزاوية لا «يسوّي السقف»؛ بل يوفران اتصالًا يسمح لعمود التعليق بأن يتجه رأسيًا رغم ميل سطح السقف. هذا يقلل احتمال أن يصبح جسم المروحة أو مستوى الشفرات مائلًا بسبب نقطة التثبيت نفسها.

• تحقق من حد الزاوية: يجب أن يغطي الحامل أو المحول زاوية سقفك الفعلية.
• تحقق من توافق القطع: لا يُفترض أن أي محول عام يناسب أي مروحة أو مظلة تثبيت.
• تحقق من الحركة والخلوص: يجب ألا يصطدم عمود التعليق بالمظلة أو يقترب مسار الشفرات من السقف بعد تعديل الزاوية.

المحول المناسب يعالج علاقة الزاوية، لكنه لا يغني عن فحص الدعم الهيكلي أو الخلوص أو توصيل المروحة.

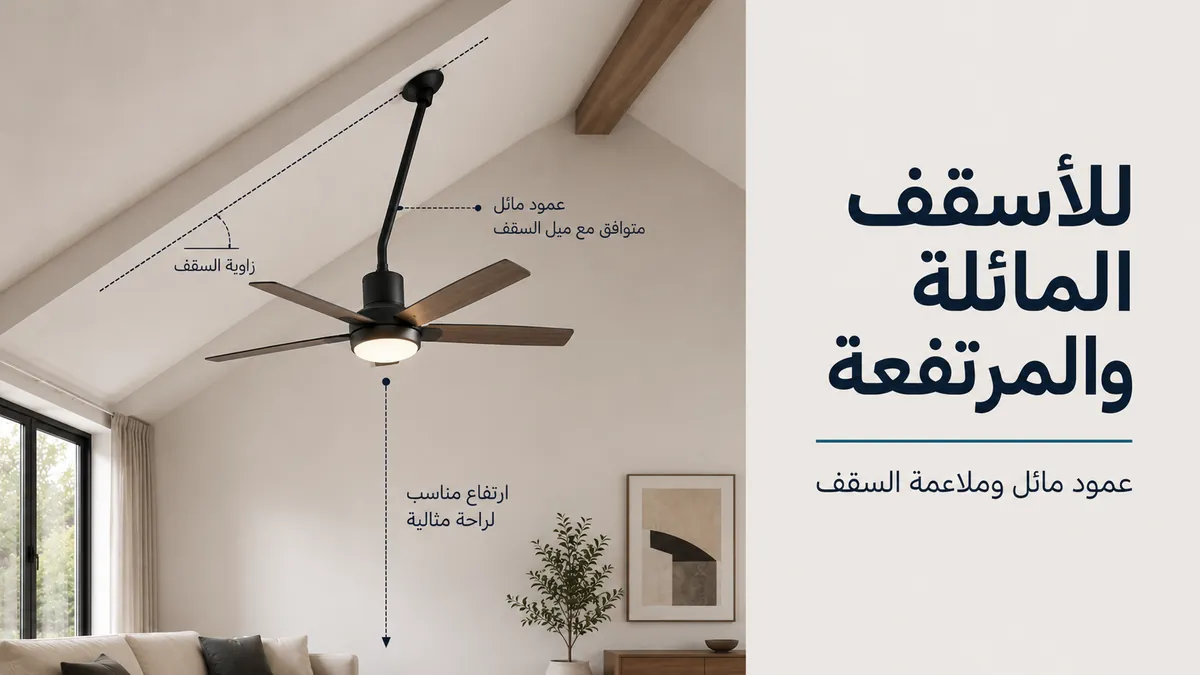

اختيار ذراع التعليق وضبط الطول لتدفق الهواء والتوازن في الأسقف المقببة

المصطلح الأدق هنا هو عمود التعليق: طولُه يحدد المسافة التي تنخفض بها المروحة عن نقطة التثبيت. لا يوجد طول واحد مناسب لكل سقف مقبب؛ القيمة المناسبة هي الطول الذي يحقق خلوصًا آمنًا ويمنع قرب الشفرات المفرط من السقف مع إبقاء المروحة في موضع مفيد لتدوير الهواء.

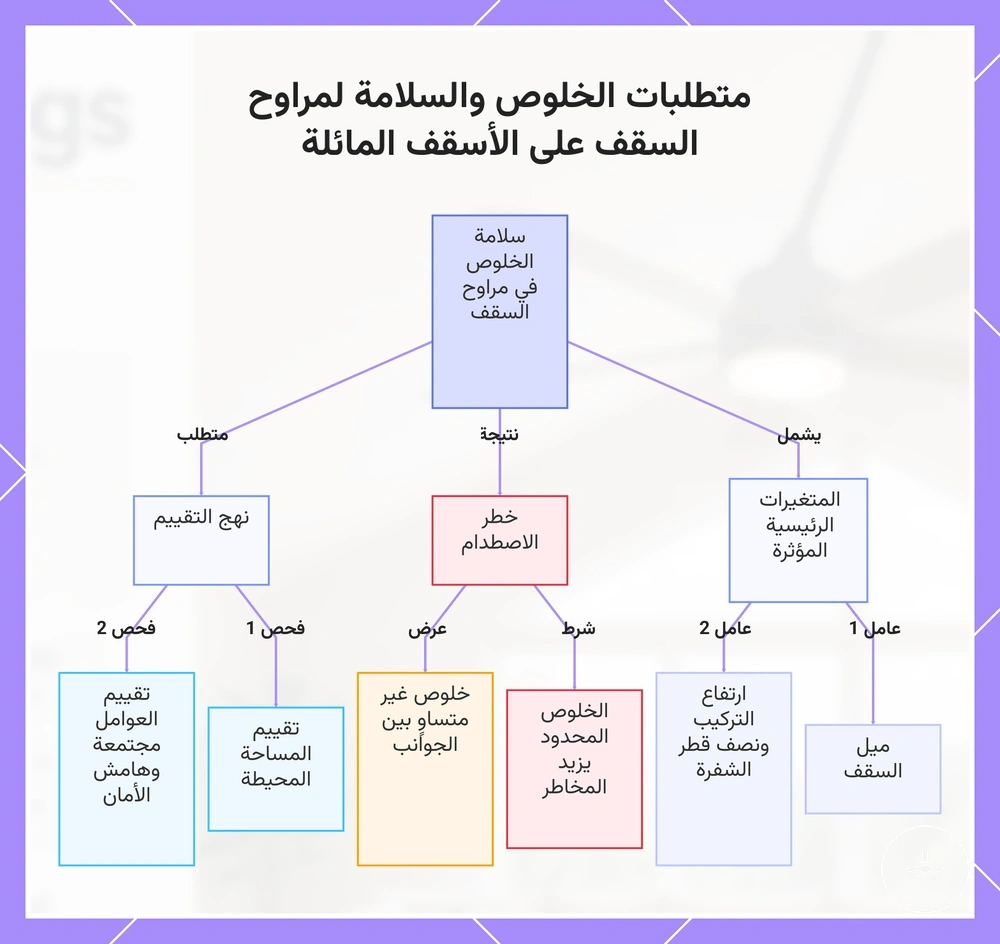

متطلبات الخلوص والسلامة لمراوح السقف بإضاءة على الأسقف المائلة

الخلوص علاقة مكانية بين مسار الشفرات، وميل السقف، وموضع نقطة التثبيت، وارتفاع المروحة. على السقف المائل تكون الجهة المرتفعة من السقف غالبًا هي النقطة الأكثر تقييدًا؛ لذلك يجب تقييم أقرب نقطة في كامل دائرة دوران الشفرات، لا المسافة العمودية أسفل مركز المروحة فقط.

إذا كان أحد الخلوصات غير معروف، فالتوافق غير مكتمل حتى يُقاس. ولإرشادات أوسع حول هذه العلاقة، راجع الخلوص وسلامة التثبيت.

خلوص الشفرات بالقرب من خطوط السقف المائلة وهندسة السقف الزاوية

نصف قطر الشفرة يحول ميل السقف إلى مشكلة خلوص فعلية: كلما امتدت الشفرة نحو الجانب المرتفع من السقف، قد تقل المسافة بينها وبين السطح. لذلك تكون أصغر مسافة خلال دورة كاملة هي القيمة الحاكمة، لا متوسط المسافات حول المروحة.

1. حدد مركز التثبيت ومستوى دوران الشفرات المتوقع.
2. تتبّع دائرة الدوران كاملة، مع اهتمام خاص بالجهة التي يرتفع عندها السقف.
3. قارن أقرب نقطة بتعليمات الخلوص الخاصة بالمروحة ونظام التثبيت.

خلوص الإضاءة وموضع التركيب تحت الأسقف المقببة

وحدة الإضاءة تتحرك مع المروحة وليست عنصرًا مستقلًا؛ لذلك يجب تقييم ارتفاعها وامتدادها بعد اختيار عمود التعليق. إذا بقيت المروحة مستوية، فإن ارتفاع وحدة الإضاءة وحجب الأسطح المائلة يؤثران في توزيع الضوء أكثر من زاوية السقف وحدها.

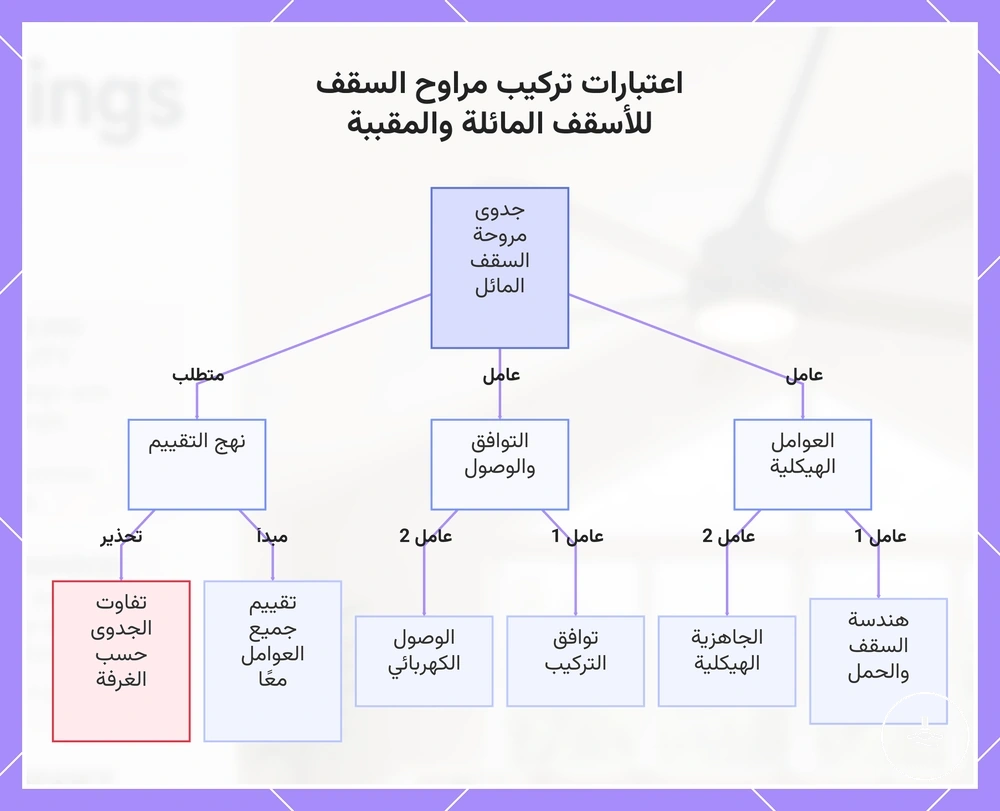

اعتبارات التركيب لإعدادات مراوح السقف في الأسقف المقببة والمائلة

جدوى التركيب تعتمد على اجتماع أربعة شروط: دعم هيكلي مناسب، نظام تثبيت متوافق مع الميل، خلوص كافٍ، ووصول كهربائي مناسب للمروحة والإضاءة. نجاح شرط واحد لا يعوّض فشل شرط آخر.

قد تبدو غرفتان متماثلتين من الخارج لكن تختلفان في التدعيم وصندوق الدعم والأسلاك؛ لذلك ينبغي تقييم الجاهزية الفعلية في الموقع. للاعتبارات الكهربائية التفصيلية، راجع متطلبات توصيل مراوح السقف بإضاءة.

دعم صندوق التوصيل الكهربائي ومتطلبات التثبيت الهيكلي للتركيبات المائلة

ليس كل صندوق توصيل كهربائي مناسبًا لحمل مروحة سقف. نقطة الدعم يجب أن تكون مصنّفة لهذا الاستخدام أو مرتبطة بدعامة/هيكل مصمم لتحمل حمل المروحة وقوى التشغيل وفق مواصفات المكونات المستخدمة.

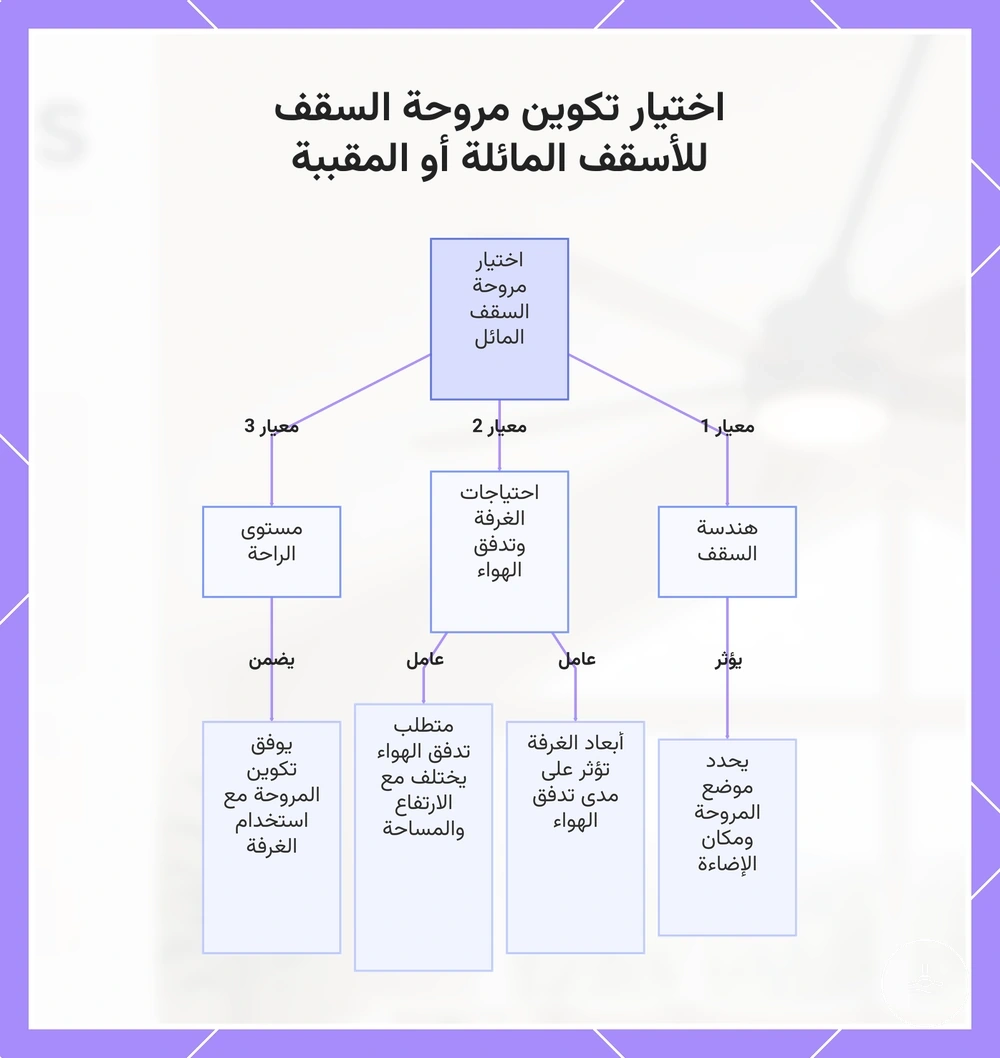

اختيار تهيئة مروحة السقف بإضاءة المناسبة للمساحات المائلة والمقببة

بعد التأكد من الزاوية والدعم والخلوص، ينتقل الاختيار إلى ملاءمة التهيئة للغرفة: حجم المروحة، ارتفاعها، موضعها، تدفق الهواء المطلوب، ووحدة الإضاءة. لا توجد تهيئة واحدة «أفضل» لكل سقف مائل؛ الأفضل هو الخيار الذي يغلق قيود المكان بأقل تنازل في الخلوص والراحة.

بعد تحديد ملف التهيئة، يمكن اختيار امتداد الشفرات بما يتناسب مع أبعاد الغرفة بدل استخدام ميل السقف كبديل عن التحجيم. راجع امتداد الشفرات وتغطية الغرفة.

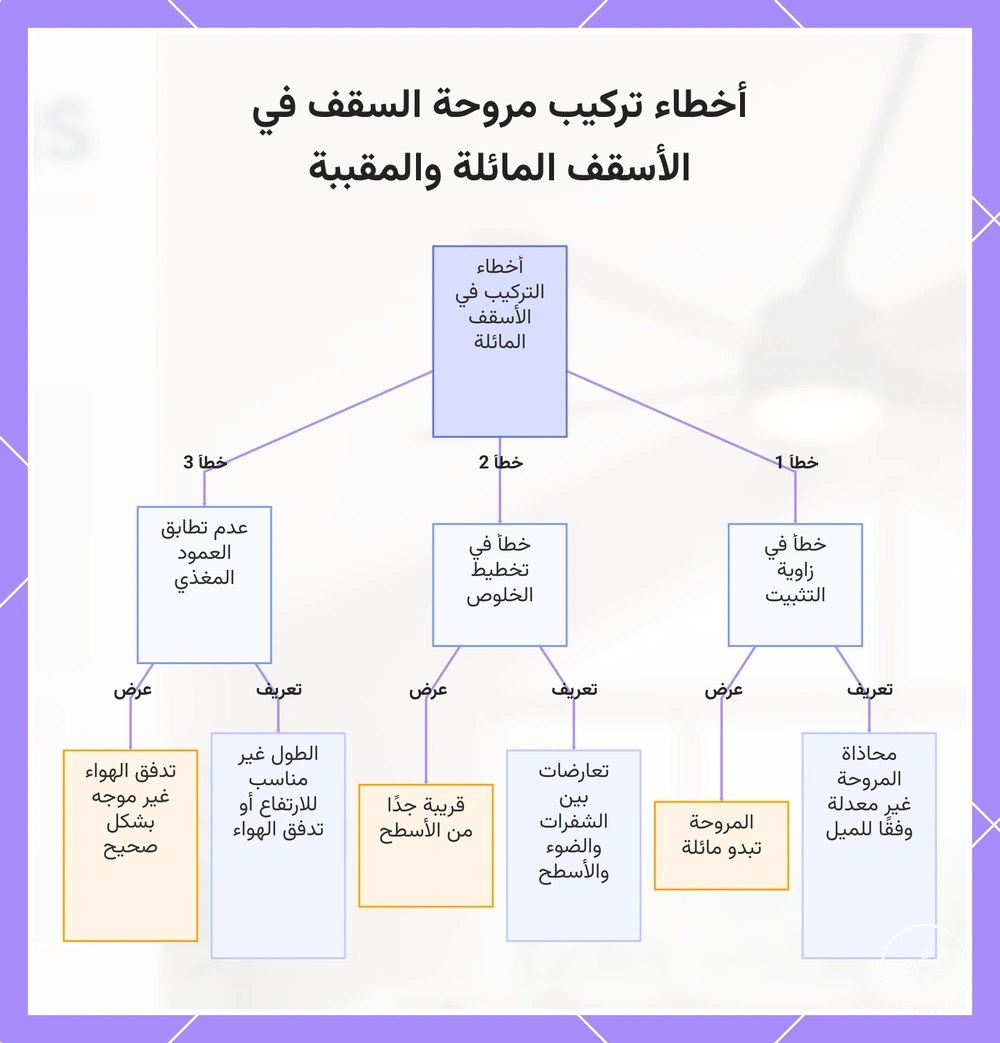

الأخطاء الشائعة عند تركيب مراوح السقف بإضاءة على الأسقف المائلة والمقببة

معظم الأخطاء هنا هي أخطاء توافق بين السقف والمكونات: زاوية لا يستوعبها الحامل، خلوص لم يُفحص على كامل مسار الشفرات، عمود تعليق غير مناسب للارتفاع، أو دعم هيكلي غير مصنّف للمروحة. تظهر النتيجة غالبًا في صورة ميل غير طبيعي أو اقتراب من الأسطح أو اهتزاز أو موضع هواء/إضاءة غير عملي.

عالج السبب المرتبط بالعلاقة الهندسية بدل تطبيق تصحيح واحد على جميع الحالات؛ فالمشكلة التي تبدو «مشكلة مروحة» قد يكون أصلها في الحامل أو الدعم أو موضع التثبيت.
