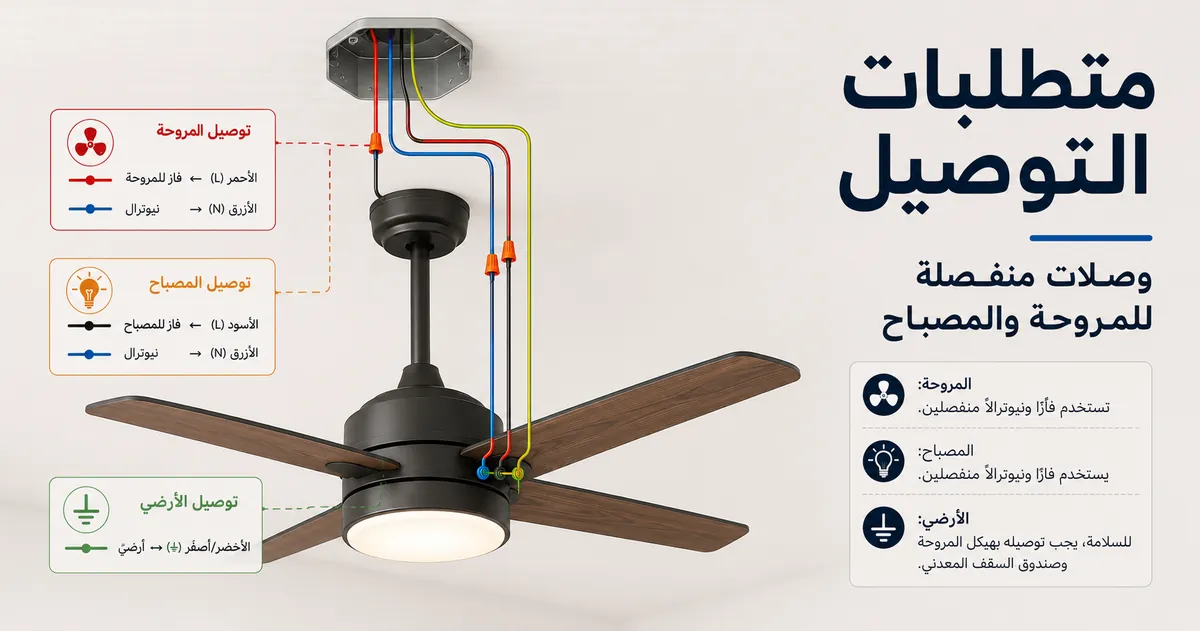

متطلبات توصيل مراوح السقف بإضاءة

يتحدد توصيل مروحة سقف بإضاءة من وظيفة الموصلات الفعلية عند نقطة السقف، وطريقة التحكم، وحالة الدائرة، ودعم صندوق السقف والتأريض. لا يكفي لون السلك وحده لتحديد وظيفته؛ وإذا لم تكن الدائرة أو وظيفة الموصلات أو دعم الصندوق مؤكدة، فيجب تقييمها بواسطة كهربائي مؤهل وفق مخطط المروحة والمتطلبات المحلية.

تبدأ ملاءمة التوصيل بفهم الدائرة الموجودة: ما الموصلات المتاحة، وكيف يتحكم مفتاح الحائط أو مستقبل التحكم عن بُعد في محرك المروحة والإضاءة. وجود موصل محايد أو موصل حي متحكَّم به أو موصل تأريض لا يُفترض من اللون، بل يُحدَّد من وظيفة الدائرة ومخطط المنتج. يوفر دليل مراوح السقف بإضاءة سياقًا أوسع لاختيار نوع المروحة وطريقة التحكم المناسبة.

السلامة جزء من متطلبات التوصيل وليست خطوة منفصلة عنها. يجب أن يكون صندوق السقف مناسبًا لتحمّل مروحة السقف، وأن تكون الموصلات والعزل والتأريض الوقائي بحالة سليمة؛ أما الأسلاك المجهولة أو التالفة أو الوصلات المخفية فلا ينبغي تفسيرها بالحدس أو بالمظهر.

عمليًا، يفيد بناء مخطط وظيفي بسيط للدائرة يوضح مصدر التغذية، وطريقة التحكم، والوظيفة المؤكدة لكل موصل، ثم مقارنته بمخطط الشركة المصنعة للمروحة أو المستقبل. الهدف هو تحديد هل التكوين الحالي مناسب، يحتاج تعديلًا مهنيًا، أم لا يمكن اعتماده قبل الفحص دون تحويل المقال إلى تعليمات توصيل مباشرة.

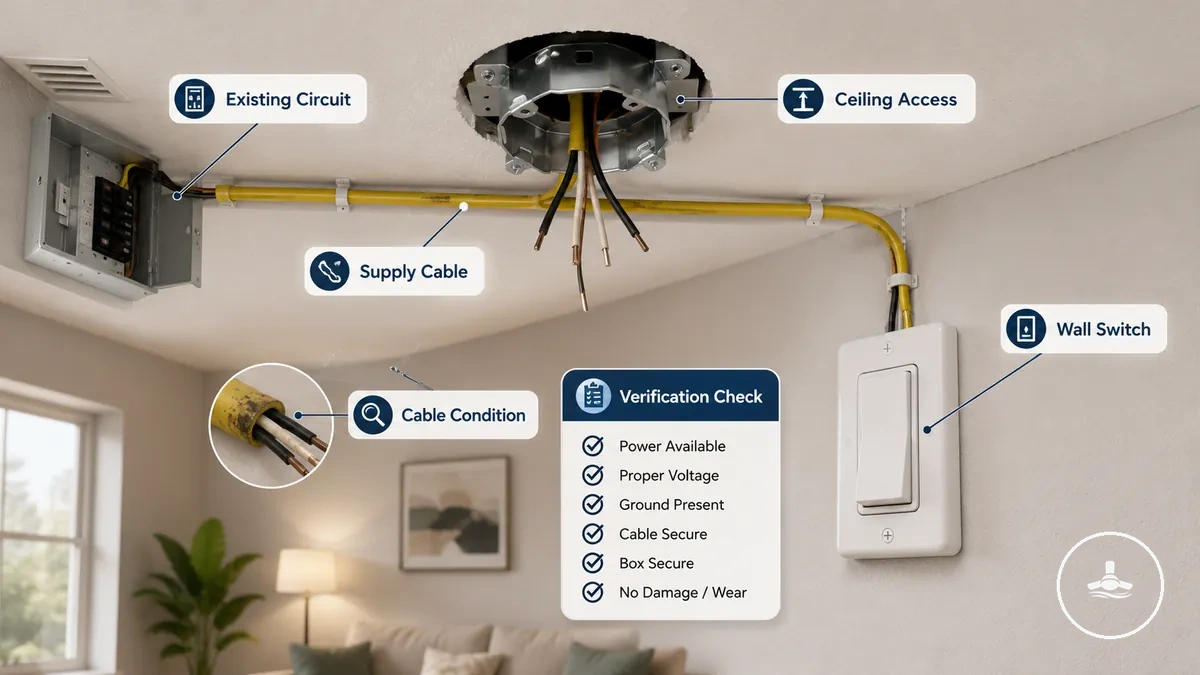

ظروف الدائرة والكابل الحالية قبل توصيل مروحة سقف بإضاءة

جاهزية الدائرة الحالية لا تُحسم من وجود نقطة كهرباء في السقف فقط. يلزم أن تكون حالة الكابل، ووظيفة الموصلات، وطريقة التحكم، وإمكانية الفحص، ودعم صندوق السقف واضحة بما يكفي لتقييم التركيب؛ وإلا ينتقل القرار من تركيب مباشر إلى فحص مهني.

إذا كانت حالة الدائرة أو الكابل أو طريقة التحكم أو دعم الصندوق غير واضحة، فيلزم فحص كهربائي بواسطة شخص مؤهل قبل اتخاذ قرار التوصيل. ويمكن مراجعة متطلبات التركيب لفصل المتطلبات الهيكلية عن متطلبات الدائرة والتحكم.

ألوان الأسلاك وأدوار الموصلات في توصيل إضاءة مروحة السقف

ألوان الأسلاك قد تعطي إشارة إلى الوظيفة، لكنها لا تثبت وظيفة الموصل. يختلف ترميز الألوان باختلاف البلد وعمر التركيب وتصميم المروحة أو المستقبل، لذلك يجب الاعتماد على تعريف الدائرة ومخطط المنتج والتحقق المهني عند الحاجة.

الوظائف التي تهم في هذا السياق هي: الموصل الحي، والموصل الحي المتحكَّم به بالمفتاح، والموصل المحايد، وموصل التأريض الوقائي، ومخارج المستقبل المخصصة للمحرك أو الإضاءة. هذه الأدوار هي التي تحدد سلوك المروحة والإضاءة، وليس المظهر البصري للسلك.

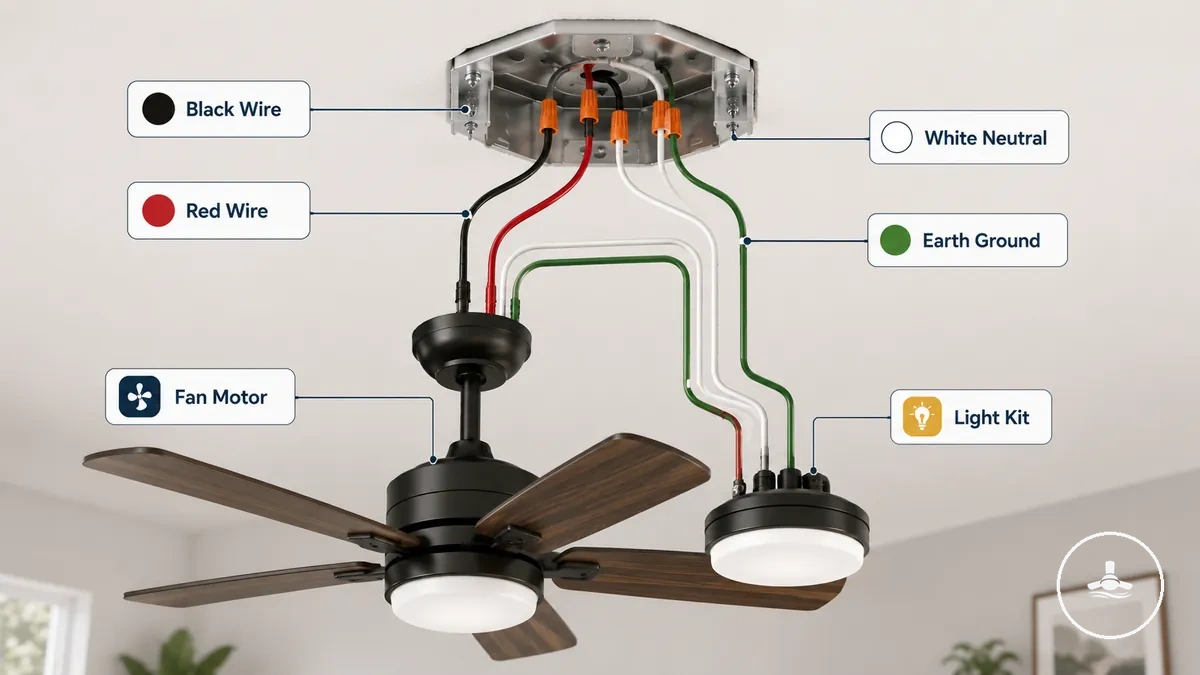

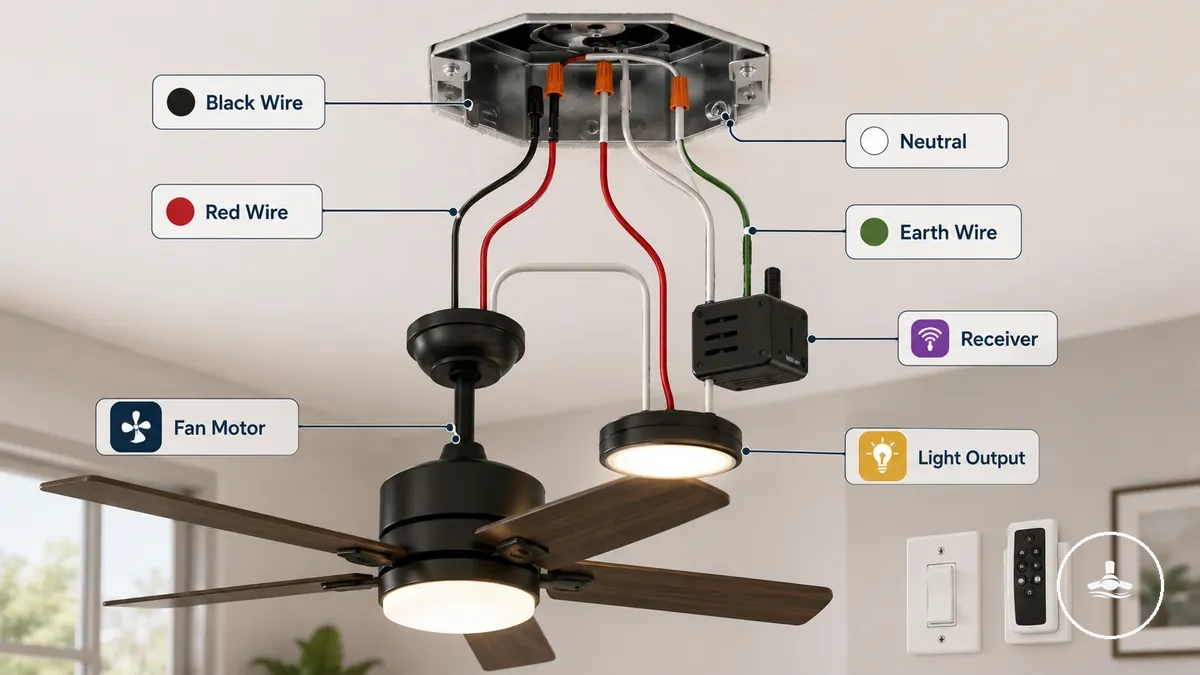

يوضح الرسم التالي علاقة الألوان بالأدوار التي قد تُرى في بعض المراوح أو التركيبات. التمثيل مرجعي فقط ولا يُستخدم كبديل عن مخطط الشركة المصنعة أو تعريف الموصلات في الموقع.

ينظم الجدول الألوان الشائعة بوصفها احتمالات وظيفية مع ما يجب تأكيده قبل الاعتماد عليها، بحيث تبقى العلاقة بين اللون والوظيفة مشروطة لا قطعية.

ألوان محتملة واستخدامات ممكنة؛ الوظيفة الفعلية تُحدَّد من الدائرة ومخطط المنتج.

لون/وسم الموصل	استخدام محتمل	ما الذي يجب تأكيده	الدلالة الوظيفية إذا تأكد الدور
السلك الأسود	قد يُستخدم كموصل حي أو كتغذية/مخرج للمحرك بحسب المنتج والتركيب	هل هو تغذية دائمة أم موصلًا حيًا متحكَّمًا به	قد يزوّد المحرك أو المستقبل بالطاقة وفق المخطط
السلك الأحمر	قد يُستخدم كموصل حي متحكَّم به لوظيفة ثانية في بعض التركيبات	أي حمل أو وظيفة يتحكم بها فعليًا	قد يتيح تحكمًا منفصلًا عندما يكون النظام مصممًا لذلك
السلك الأبيض	قد يُستخدم كموصل محايد في بعض أنظمة التوصيل والمنتجات	عدم افتراض المحايد من اللون وحده؛ يلزم تأكيد الوظيفة	يوفر مسار المحايد عندما يكون محددًا فعلًا بهذه الوظيفة
السلك الأزرق	يُستخدم كثيرًا داخل بعض مجموعات المراوح كموصل مرتبط بالإضاءة	تسمية السلك في مخطط المروحة أو المستقبل	قد يكون مخرج التحكم لطقم الإضاءة
الأخضر / الأخضر والأصفر / النحاس العاري	قد يُستخدم لموصل التأريض الوقائي بحسب النظام	تحديد موصل الحماية واستمراريته وفق المتطلبات المحلية	يوفر مسار الحماية من الأعطال ولا يُعامل كمسار تشغيل عادي

تختلف ألوان الموصلات بين الأنظمة والبلدان والمنتجات، لذلك لا يُستخدم اللون وحده كاختبار للوظيفة. عند وجود مستقبل أو تحكم جداري إلكتروني، قد تتغير أيضًا تسمية المداخل والمخارج مقارنة بالتوصيل التقليدي.

الأسلاك السوداء والحمراء والبيضاء وموصل التأريض في توصيلات المروحة والإضاءة

قد تظهر الأسلاك السوداء والحمراء والبيضاء وموصلات التأريض في بعض تركيبات المراوح، لكن دلالتها تختلف حسب النظام والطراز. كل لون هو قرينة محتملة لا تعريفًا مضمونًا، ويجب ربطه بمخطط المنتج ووظيفة الدائرة الفعلية.

القاعدة العملية هي فصل مفهوم لون الموصل عن وظيفة الموصل: الوظيفة تُثبت من النظام نفسه، ثم يُستخدم اللون كوسيلة تعريف مساعدة.

• الأسود: قد يكون موصلًا حيًا أو مرتبطًا بتغذية/محرك في بعض التركيبات؛ لا تُفترض وظيفته دون تحقق.
• الأحمر: قد يكون موصلًا حيًا متحكَّمًا به لوظيفة مستقلة في بعض الأنظمة؛ الاستخدام ليس موحدًا.
• الأبيض: قد يكون محايدًا في بعض المعايير أو المنتجات، لكن اللون وحده لا يكفي لتأكيد ذلك.
• موصل التأريض: قد يكون أخضر أو أخضر/أصفر أو نحاسًا عاريًا بحسب النظام؛ وظيفته الحماية من الأعطال، لا حمل تيار التشغيل المعتاد.

يجب ألا تحل إشارات اللون محل تعريف الموصل المؤكد. هذا مهم خصوصًا عند استبدال مروحة قديمة أو تركيب مستقبل جديد، لأن التوصيلات السابقة قد لا تتبع الافتراض المتوقع من اللون.

الأسلاك غير المستخدمة أو المفقودة في إعدادات توصيل مروحة السقف الشائعة

وجود موصل غير مستخدم أو مغطى، أو غياب موصل يحتاجه الطراز المحدد، لا يحدد التكوين تلقائيًا. هذه الحالات تعني أن خيارات التحكم تعتمد على وظيفة الموصلات المتاحة فعليًا وعلى متطلبات المروحة أو المستقبل، وقد تستلزم فحصًا مهنيًا قبل أي تعديل.

• موصل غير مستخدم: قد يكون احتياطيًا أو تابعًا لتكوين سابق؛ لا يعني وجوده أنه صالح للتحكم المستقل.
• موصل مطلوب غير موجود: إذا كان مخطط المروحة أو المستقبل يتطلب وظيفة غير متاحة في النقطة الحالية، فقد يلزم تعديل الدائرة بدل إعادة تفسير موصل آخر.
• موصل مغطى أو معزول: قد يكون خارج الخدمة أو غير مستخدم؛ لا تُستنتج وظيفته من اللون أو من كونه مغطى.
• محايد غير متاح حيث يتطلبه الجهاز: قد يمنع تشغيل مستقبل أو وحدة تحكم تحتاج إلى محايد؛ الحل يعتمد على تصميم الجهاز والدائرة الفعلية.

قد تقيد هذه الحالات التحكم المنفصل أو تمنع استخدام نوع معين من المستقبلات أو المفاتيح. لا يُعاد تخصيص موصل مجهول لمجرد أن لونه يبدو مناسبًا؛ يلزم تحديد الوظيفة أولًا.

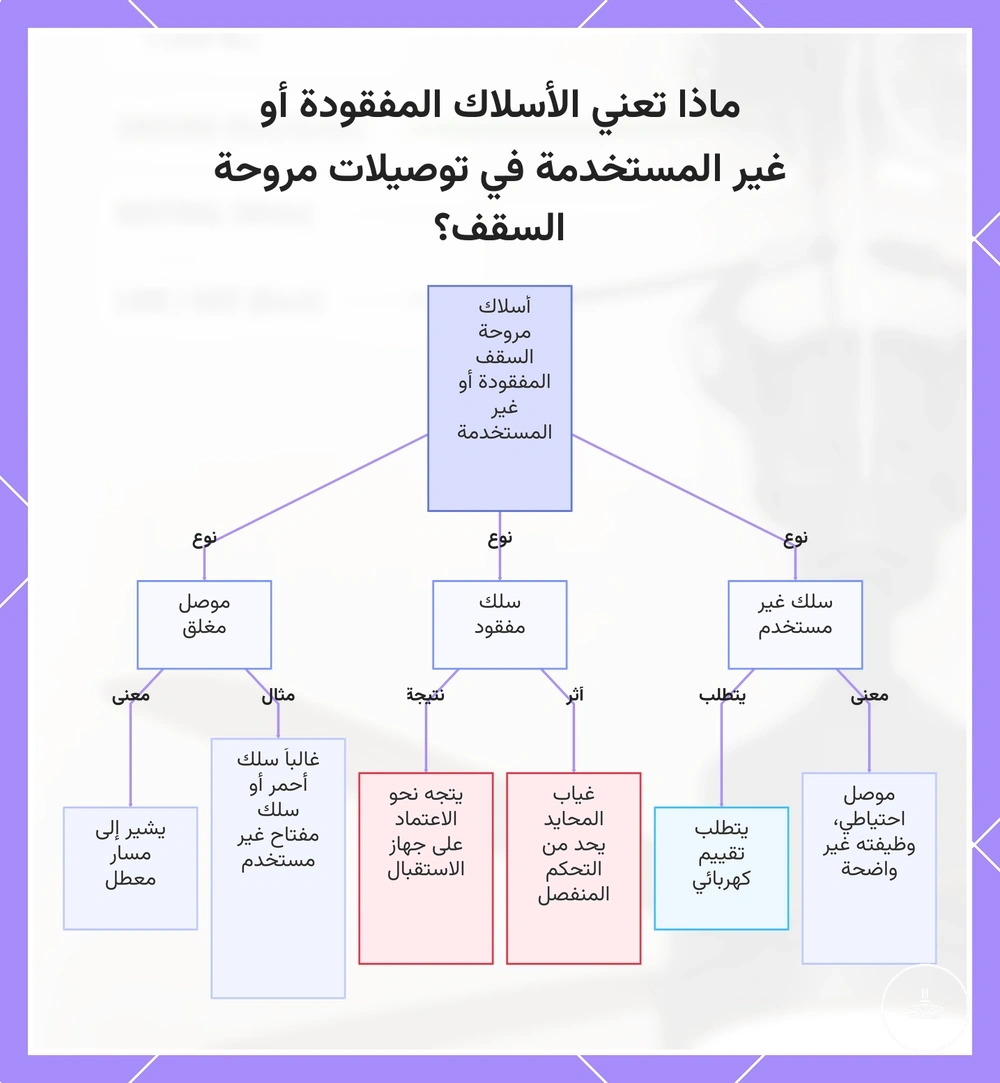

يوضح المخطط الحالات الأساسية للموصلات المفقودة أو غير المستخدمة وكيف تؤثر على إمكانية التحكم، مع إبقاء القرار النهائي مرتبطًا بوظيفة الدائرة ومتطلبات المنتج.

تخطيطات التحكم التي تغير كيفية توصيل المروحة والإضاءة

طريقة التحكم هي العامل الذي يحدد كيف تتوزع وظائف المروحة والإضاءة بين مفتاح الحائط والمستقبل. لذلك لا يوجد مخطط موصلات واحد صالح لكل المراوح؛ المتطلبات تختلف بين التحكم المجمع والمنفصل والتحكم بالمستقبل والنظام المختلط.

المصفوفة التالية تقارن علاقة كل تخطيط بالموصلات وباستقلالية التحكم، من دون افتراض ألوان أو أطراف محددة.

تخطيطات التحكم وما الذي يجب أن يكون متوافقًا في كل منها.

تخطيط التحكم	ما يعتمد عليه	سلوك المروحة والإضاءة	القيد أو شرط التوافق
تحكم مجمع	مسار تحكم واحد أو منطق يجمع الوظيفتين	تعمل الوظيفتان معًا من نقطة التحكم نفسها	التحكم المستقل يحتاج تصميمًا إضافيًا داخل المروحة أو المستقبل
مفاتيح منفصلة	مساران متحكَّم بهما ووظائف موصلات مؤكدة	يمكن التحكم بالمحرك والإضاءة كلٌ على حدة	يلزم أن يدعم كل من الكابل والمروحة هذا الفصل
مستقبل تحكم عن بُعد	تغذية ومستقبل متوافقان مع مخطط الطراز	المستقبل يوزع أوامر التحكم على المحرك والإضاءة	تسميات المداخل والمخارج والتوافق تختلف حسب الشركة والطراز
تحكم مختلط	مفتاح حائط مع مستقبل أو وحدة تحكم جدارية متوافقة	تتوزع مسؤولية التشغيل بين أكثر من وحدة تحكم	يجب ألا تتعارض أدوار التحكم أو تقطع التغذية بطريقة غير متوقعة

في التحكم المجمع تكون الوظيفتان مرتبطتين عادةً بنقطة تحكم واحدة، بينما يحتاج التحكم المنفصل إلى مسارات تحكم مستقلة أو إلى نظام إلكتروني يفصل الوظائف داخل المروحة. أما المستقبل فينقل جزءًا من منطق التحكم إلى وحدة موجودة بين مصدر التغذية وأحمال المروحة.

في النظام المختلط يجب أن تكون مسؤولية كل وحدة واضحة: هل مفتاح الحائط يقطع أو يوفر الطاقة فقط، أم يرسل أوامر تحكم، أم يعمل مع مستقبل متوافق؟ هذا الفرق يحدد ما إذا كان التكوين يعمل بصورة مستقرة.

إذا لم تدعم الموصلات أو نقطة السقف تخطيط التحكم المطلوب بوضوح، فقد يلزم فحص أو تعديل مهني. ويشرح مفاتيح الجدار والتحكم الذكي الفروق بين طرق التحكم وتأثيرها على اختيار النظام.

مفتاح حائط واحد للتحكم المجمع في المروحة والإضاءة

عند استخدام مفتاح حائط واحد، يكون السيناريو الأبسط أن تتلقى المروحة والإضاءة أمر التشغيل من نقطة تحكم واحدة، لذلك يكون التحكم المجمع هو النتيجة المتوقعة ما لم يفصل المستقبل أو النظام المدمج بين الوظيفتين.

يمكن أن يصبح التشغيل مستقلًا فقط إذا كان تصميم المروحة أو المستقبل يوفر هذه الوظيفة داخليًا.

• مستقبل متوافق: قد يتيح التحكم بالمحرك والإضاءة بصورة مستقلة مع بقاء مفتاح حائط واحد كمصدر تغذية أو تمكين.
• نظام تحكم مدمج: يمكن أن يفصل وظائف المروحة والإضاءة داخل الوحدة وفق تصميمها.
• غياب مسارات مستقلة: يقيّد التحكم المنفصل من مفاتيح الحائط التقليدية ما لم يتولى نظام إلكتروني هذا الفصل.

إذن، عدد مفاتيح الحائط لا يكفي وحده للحكم على إمكان التحكم المستقل؛ منطق التحكم داخل المروحة أو المستقبل جزء من العلاقة نفسها.

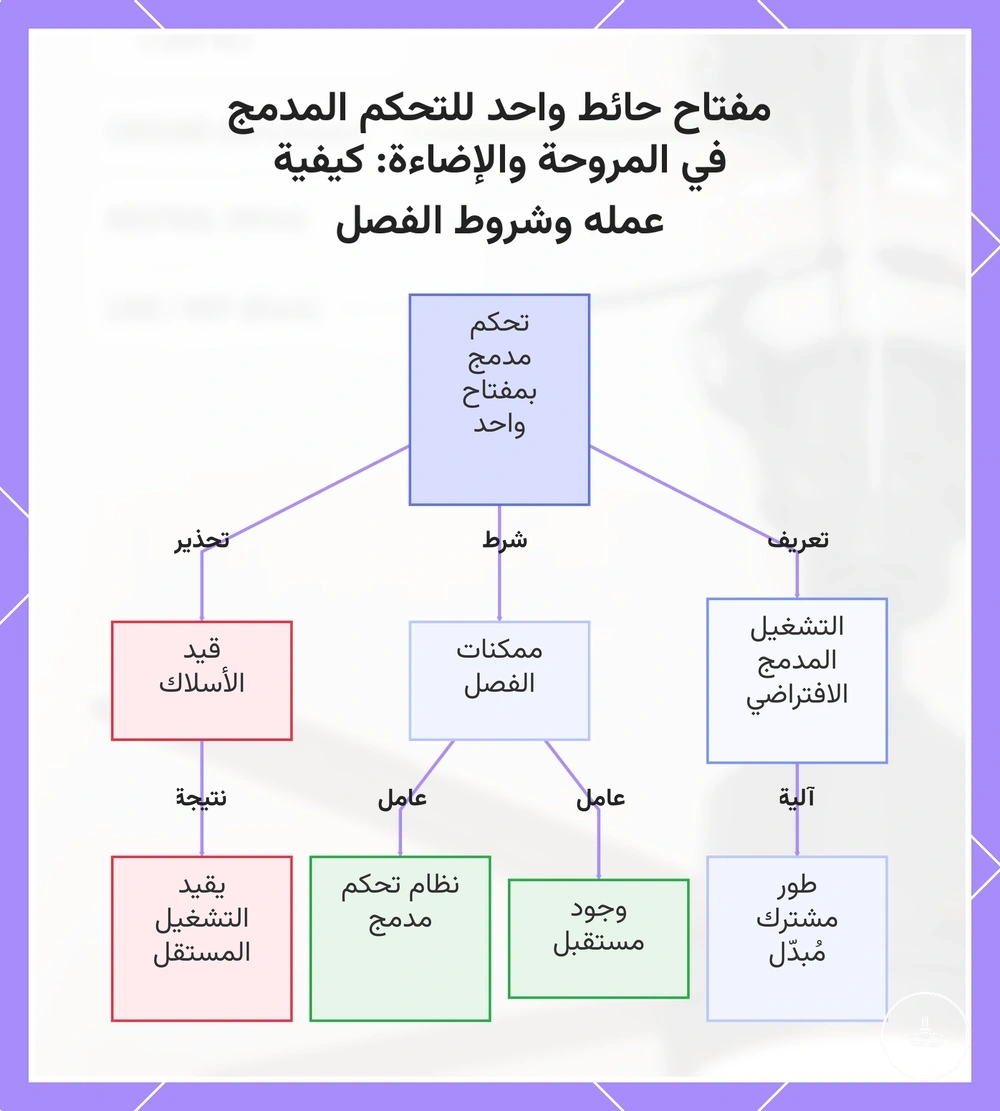

يوضح المخطط الفرق بين التحكم المجمع من مفتاح واحد والحالات التي يمكن فيها فصل وظائف المروحة والإضاءة بواسطة نظام متوافق.

مفاتيح حائط منفصلة للتحكم في المروحة والإضاءة

تحتاج مفاتيح الحائط المنفصلة إلى أن تكون وظائف التحكم بالمروحة والإضاءة مستقلة فعليًا، سواء عبر مسارين متحكَّم بهما بصورة منفصلة أو عبر نظام مصمم لتحقيق الفصل. وجود سلك إضافي وحده لا يثبت هذه الإمكانية؛ المهم هو وظيفته المؤكدة وتوافق المروحة مع هذا النوع من التحكم.

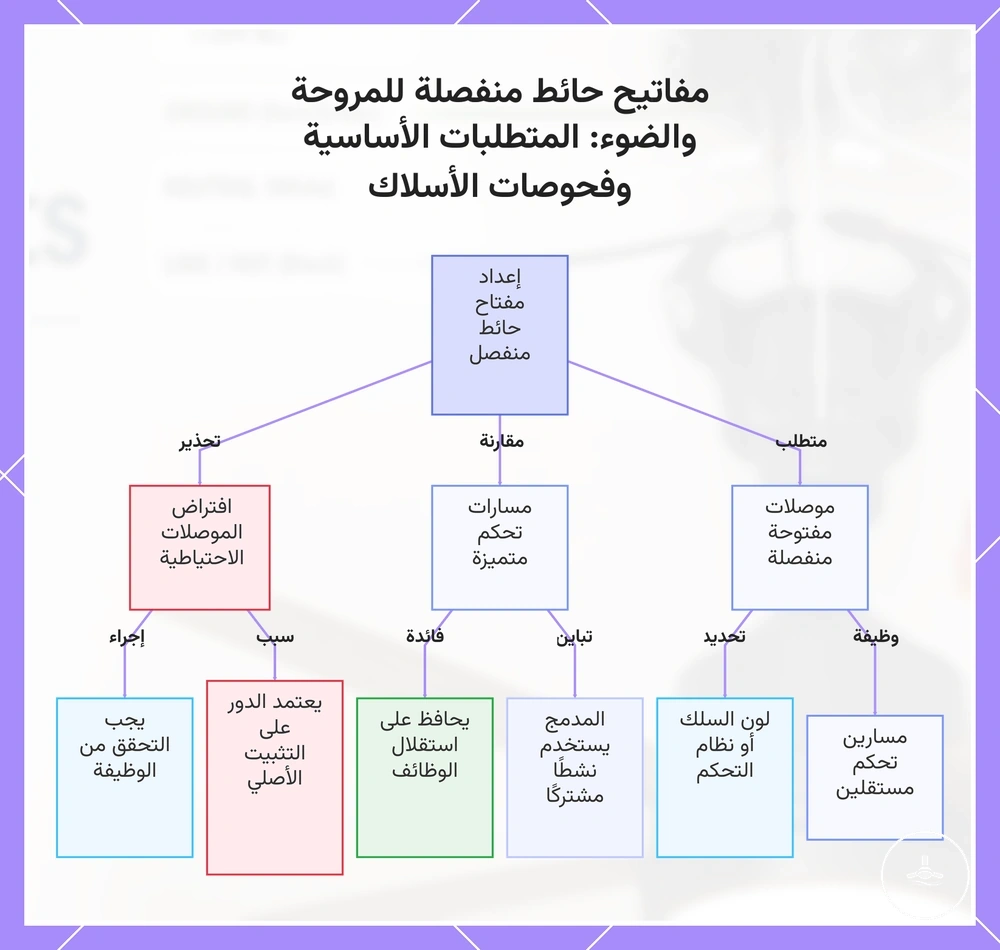

يوضح المخطط المتطلبات المفاهيمية للتحكم المنفصل، مع التحذير من افتراض صلاحية أي موصل إضافي قبل تحديد وظيفته.

توصيل مستقبل التحكم عن بُعد بين التغذية ومحرك المروحة والإضاءة

مستقبل التحكم عن بُعد هو وحدة وسيطة تستقبل التغذية ثم تدير مخرجات مخصصة لمحرك المروحة والإضاءة وفق تصميم الطراز. وجود المستقبل يغيّر منطق التحكم، لكنه لا يلغي متطلبات المحايد أو التأريض أو سلامة التغذية عندما تكون مطلوبة في المخطط.

يختلف ما إذا كان المستقبل يفصل سرعة المحرك والإضاءة أو يجمع بعض الوظائف باختلاف تصميمه. لذلك قيمة المستقبل هنا هي منطق التحكم المحدد للطراز، وليس نمطًا عامًا يمكن نقله من مروحة إلى أخرى.

توصيل جهاز التحكم عن بُعد ومفتاح الحائط في نفس التركيب

في التحكم المختلط يجب تحديد دور مفتاح الحائط ودور المستقبل كلٌ على حدة. قد يكون المفتاح مجرد تمكين أو فصل للتغذية، أو وحدة تحكم جدارية متوافقة، بينما يتولى المستقبل أوامر المحرك والإضاءة. المهم ألا تتعارض مسؤوليات التحكم.

تصلح قائمة المراجعة التالية لفهم التوافق قبل اعتبار النظام المختلط مناسبًا:

• دور مفتاح الحائط معروف: تغذية فقط، أم أوامر تحكم متوافقة.
• المستقبل متوافق مع المروحة: مخارجه ووظائفه مطابقة للطراز الفعلي.
• لا توجد أوامر متداخلة: لا يحاول مفتاح غير متوافق والمستقبل إدارة الوظيفة نفسها بطريقة متعارضة.
• طريقة فصل التغذية للصيانة واضحة: أوامر التحكم عن بُعد لا تُعامل بديلًا عن عزل مصدر الطاقة.

إذا كان مفتاح الحائط يزوّد المستقبل بالطاقة فقط، فقد يدير المستقبل المروحة والإضاءة بصورة مستقلة بعد تشغيل التغذية. أما إذا كان المفتاح نفسه يرسل أوامر غير متوافقة مع المستقبل، فقد يظهر سلوك غير مستقر أو فقدان لبعض الوظائف.

نقاط التوصيل داخل صندوق السقف والغطاء والمستقبل وطقم الإضاءة

تتوزع نقاط العلاقة بين الدعم الهيكلي والتوصيل الكهربائي عبر صندوق السقف والغطاء والمستقبل وهيكل المروحة وطقم الإضاءة. هذه المكونات متجاورة ماديًا، لكن لكل واحد منها وظيفة مختلفة يجب عدم خلطها.

يلخص الجدول أين توجد كل وظيفة وما الذي يحتاج إلى تعريف صحيح، من دون تحويله إلى تعليمات فتح أو ربط للأسلاك.

نقاط النظام ووظيفتها الأساسية والنتيجة عند سوء التحديد.

الموقع	الدور الأساسي	ما الذي يجب معرفته	مشكلة سوء التحديد
صندوق السقف	دخول الدائرة ودعم المروحة عند استخدام صندوق مناسب لذلك	مسار الكابل وحالة الصندوق وقدرته على دعم المروحة	افتراض أن صندوق إنارة عادي مناسب للمروحة أو الخلط بين الدعم والتوصيل
الغطاء	يغطي منطقة الانتقال والتوصيلات وفق تصميم المروحة	المساحة المتاحة وترتيب المكونات حسب تعليمات المنتج	ضغط الموصلات أو المستقبل أو سوء ترتيبها داخل مساحة غير مناسبة
المستقبل	ينفذ أوامر التحكم ويوزع المخرجات للمحرك والإضاءة	مدخلاته ومخرجاته وتوافقه مع الطراز	فقدان أو تعارض وظائف التحكم
هيكل المروحة	يحتوي المحرك وواجهات التوصيل الخاصة بالطراز	نقاط الاتصال المعرّفة في مخطط الشركة المصنعة	تفسير واجهة المروحة على أنها قياسية رغم اختلاف التصاميم
طقم الإضاءة	وحدة الإضاءة وواجهة اتصالها بالمروحة	طريقة اتصالها بالطراز ووحدة التحكم	تعطل الإضاءة أو فقدان التحكم فيها عند عدم التوافق

الخلاصة أن صندوق السقف قد يجمع قربه بين نقطة الدعم ونقطة دخول الدائرة، لكنهما وظيفتان مستقلتان: صلاحية التوصيل لا تثبت صلاحية الدعم، والعكس صحيح.

دعم الصندوق الكهربائي والتأريض وحدود سلامة التوصيل

سلامة مروحة السقف بإضاءة تعتمد على أكثر من صحة مسار الكهرباء: يلزم دعم هيكلي مناسب للمروحة، وتأريض وقائي، وكابل وغلاف توصيل بحالة سليمة. إذا كان أي من هذه العناصر غير مؤكد، فلا يكفي أن تعمل المروحة مؤقتًا لاعتبار التركيب آمنًا.

تجمع قائمة المراجعة التالية الحدود التي يجب أن تكون واضحة قبل تقييم أي توصيل على أنه مناسب:

• دعم صندوق السقف: الصندوق والوسيلة الإنشائية مخصصان أو مناسبان لتحمّل مروحة سقف وفق متطلبات المنتج؛ صندوق الإضاءة العادي لا يُفترض أنه كافٍ.
• تثبيت الكابل وتخفيف الإجهاد: دخول الكابل محمي ولا يضع شدًا ميكانيكيًا على الموصلات.
• غلاف التوصيل: الوصلات محمية داخل الحيز المخصص ولا توجد أجزاء موصلة مكشوفة.
• حالة الكابل والعزل: لا توجد علامات تلف أو احتراق أو تقادم تجعل إعادة الاستخدام غير موثوقة.
• التأريض الوقائي: مسار الحماية موجود ومطابق للنظام، ولا يُستخدم كبديل عن المحايد.
• التقييم المهني: أي موصل مجهول أو تلف أو تعارض مع مخطط المنتج يستلزم كهربائيًا مؤهلًا والمتطلبات المحلية ذات الصلة.

دعم الصندوق والتأريض يعالجان نوعين مختلفين من الخطر: الأول يحد من الحركة أو الانفصال الميكانيكي، والثاني يوفر مسار حماية عند الأعطال الكهربائية. أما حالة الكابل والغلاف فتؤثر في سلامة العزل والوصلات داخل نقطة التركيب.

لذلك يجب مراجعة فحوصات السلامة الكهربائية عندما تكون حالة الصندوق أو التأريض أو الكابل غير مؤكدة، بدل الاعتماد على أن الجهاز «يعمل» كدليل على سلامة التركيب.

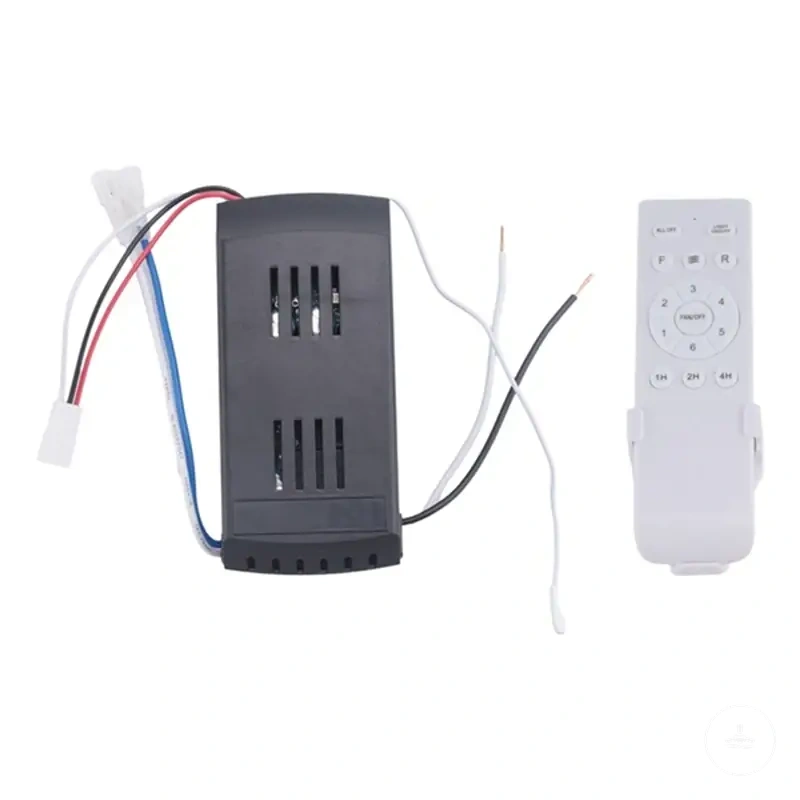

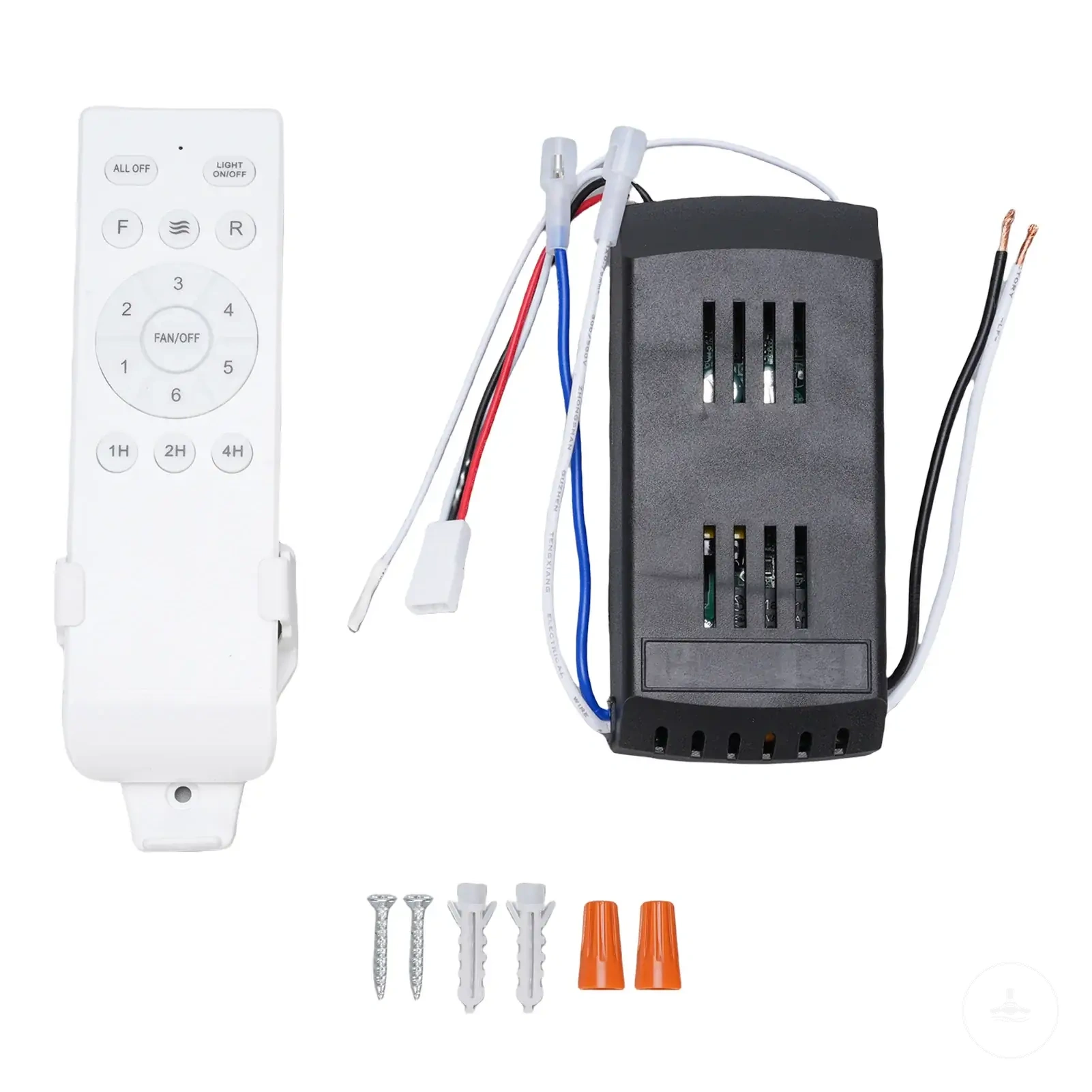

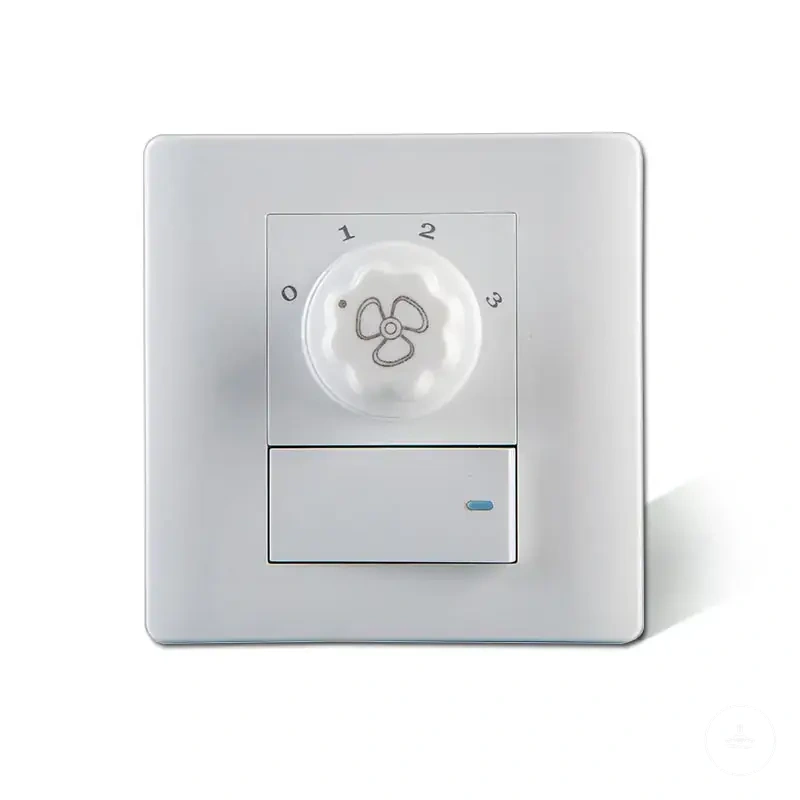

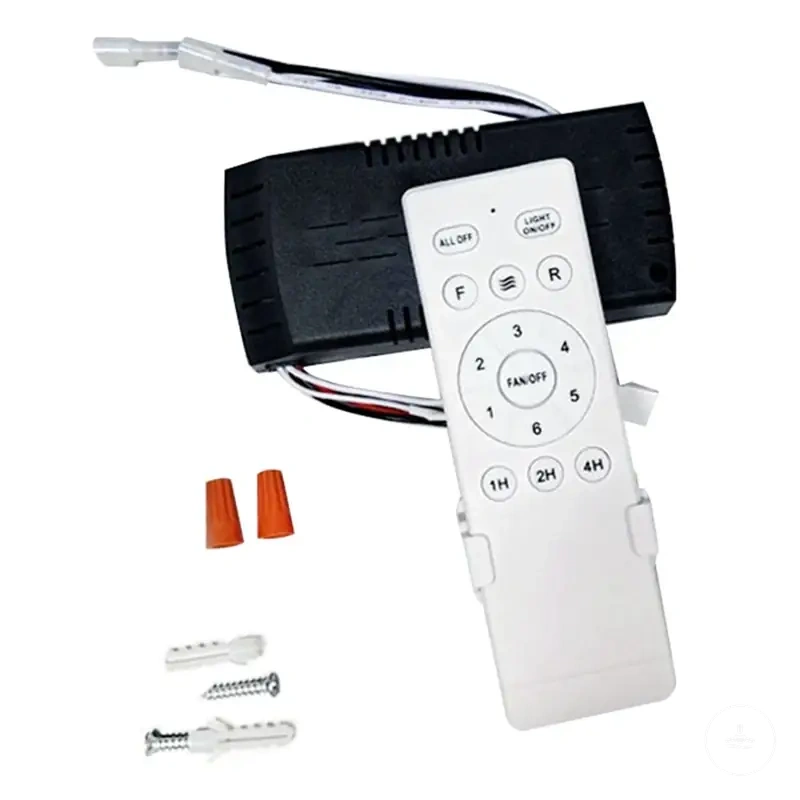

المنتجات أدناه أمثلة على وحدات تحكم ومستقبلات يمكن مقارنتها من حيث التوافق مع المروحة وطريقة التحكم. وهي ليست مكونات سلامة بديلة عن صندوق داعم أو تأريض أو فحص كهربائي؛ قبل الشراء، تحقق من توافق الطراز ونوع المحرك وطريقة التحكم المطلوبة.

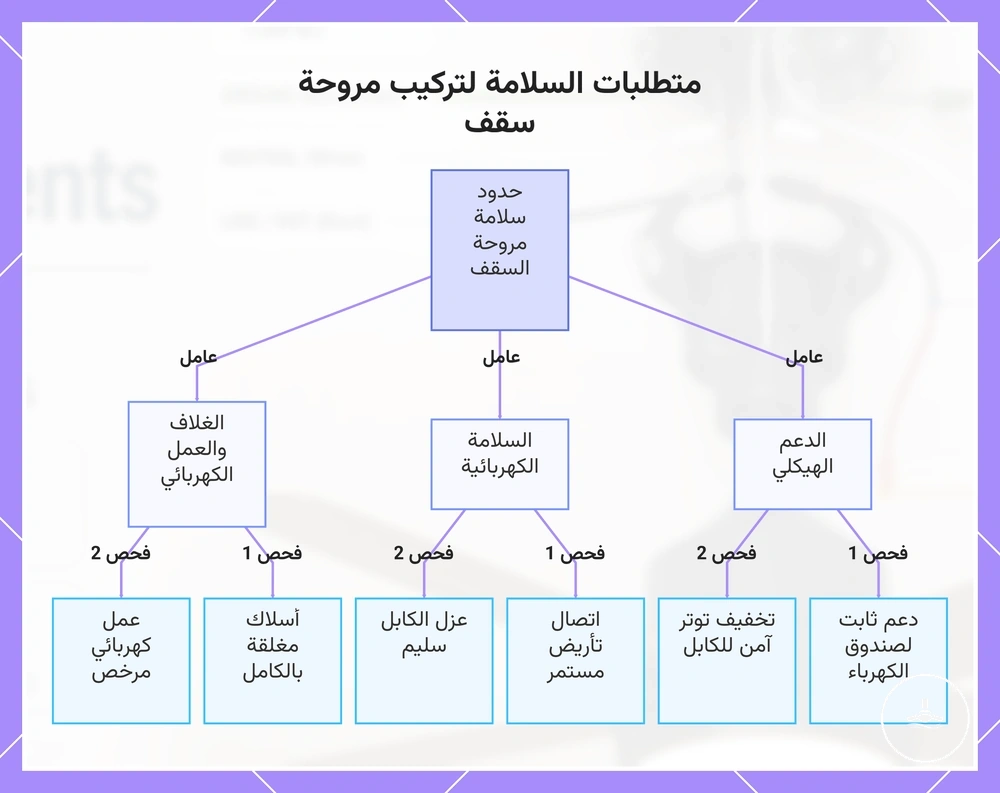

يلخص المخطط عناصر السلامة الثلاثة الكبرى: الدعم الهيكلي، سلامة الدائرة، وحماية الوصلات، وهي شروط مستقلة عن اختيار نوع جهاز التحكم.

أخطاء التوصيل التي قد تمنع إضاءة المروحة من العمل

عندما لا تعمل إضاءة المروحة، قد يكون السبب في مسار التغذية أو تخصيص الموصلات أو المستقبل أو توافق المفتاح، لكن العرض نفسه لا يثبت سببًا واحدًا. يجب فصل أعطال التوصيل عن أعطال اللمبة أو الإعدادات أو المكونات الداخلية قبل استبدال أي جزء.

تساعد المصفوفة التالية على ربط العرض بفئة السبب المحتملة وبالحد الذي ينبغي عنده الانتقال إلى فحص مهني.

العرض لا يساوي التشخيص؛ استخدمه لتضييق الفئة المحتملة فقط.

العرض	فئة سبب محتملة	ما الذي يعنيه	الخطوة الآمنة التالية
لا توجد إضاءة	عدم تطابق وظيفة موصل أو مشكلة في خرج المستقبل	قد لا تصل وظيفة التغذية أو التحكم المخصصة للإضاءة إلى طقم الإضاءة	استبعد اللمبة والإعدادات الظاهرة أولًا؛ فحص التوصيلات الداخلية يُترك لمختص عند الحاجة
تشغيل متقطع	اتصال غير مستقر أو مشكلة في المستقبل	قد ينقطع المسار الكهربائي أو أمر التحكم بصورة غير ثابتة	إذا ظهرت حرارة أو رائحة أو شرر، أوقف الاستخدام واطلب فحصًا كهربائيًا
وميض	عدم توافق باهت أو مفتاح أو خرج تحكم غير مستقر	قد يكون الحمل أو منطق التحكم غير متوافق مع الإضاءة	تحقق من توافق مكونات التحكم مع طراز الإضاءة قبل افتراض عطل في الأسلاك
لا استجابة للمروحة والإضاءة	فقدان تغذية أو مسار تحكم عام	المشكلة قد تكون أعلى من دائرة الإضاءة وحدها	لا تفتح توصيلات حية؛ يلزم تحديد مصدر الانقطاع بأمان

قد تؤدي مشكلات المستقبل أو عدم توافق نوع المفتاح إلى نتائج تشبه خطأ التوصيل. لذلك يجب تفسير المستقبل والمفتاح وطقم الإضاءة كنظام واحد بدل تشخيص كل جزء بمعزل عن الآخر.

كذلك قد تنتج الأعراض نفسها من لمبة تالفة، أو إعدادات جهاز التحكم، أو عدم توافق باهت الإضاءة، أو عطل داخلي في المروحة. هذه الاحتمالات لا تعني تلقائيًا وجود خطأ في الموصلات.

عند مراجعة حالة إضاءة مروحة سقف لا تعمل، افصل بين عطل الإضاءة وحدها وعطل التغذية أو التحكم العام. وإذا كان العرض هو وميض إضاءة مروحة السقف، فالتوافق بين مصدر الإضاءة ووحدة التحكم أو الباهت يصبح عاملًا مهمًا قبل افتراض وجود وصلة خاطئة.

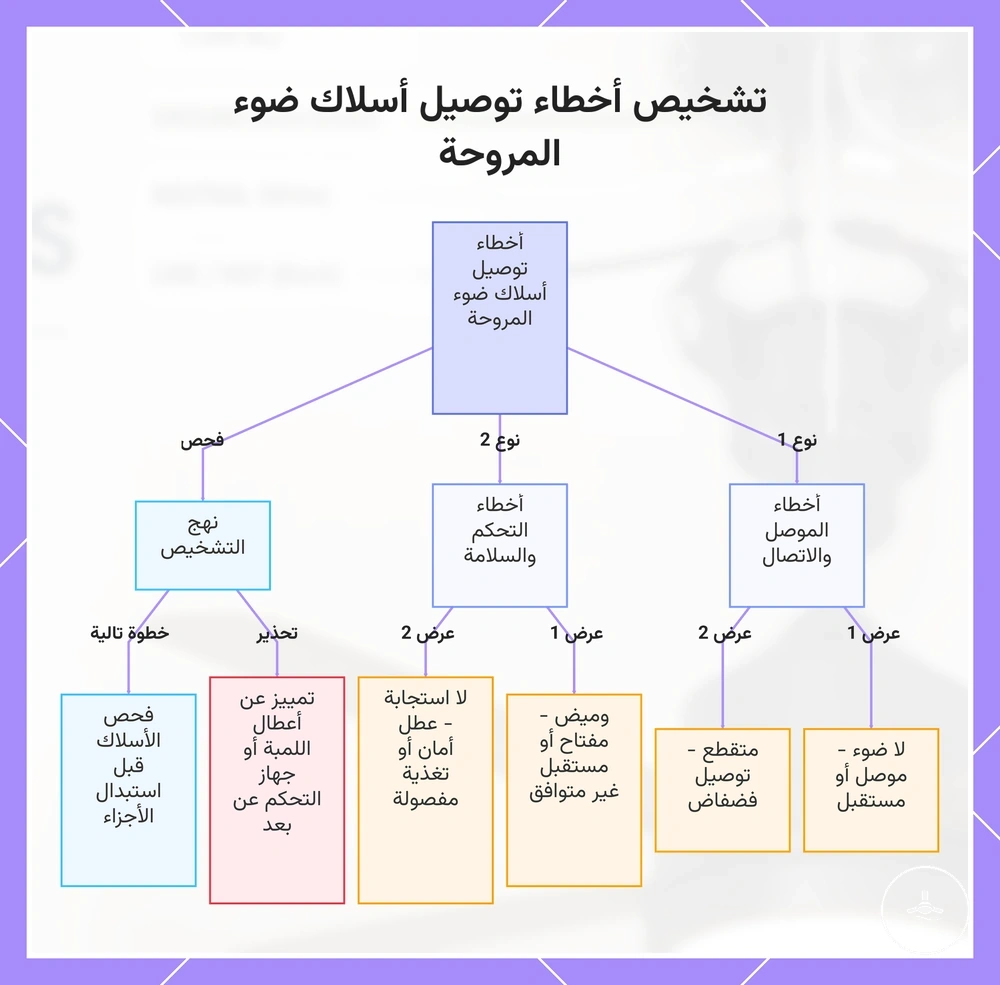

يربط المخطط الأعراض الشائعة بفئات الأسباب المحتملة ويؤكد أن التشخيص يبدأ بتحديد نطاق العطل، لا باستبدال المكونات عشوائيًا.
