Requisitos de cableado para ventiladores de techo con luz
Para que un ventilador de techo con luz pueda conectarse de forma adecuada, el punto de techo debe disponer de los conductores y la alimentación que exige el fabricante —normalmente fase/alimentación, neutro y protección— y de un soporte estructural apto para el ventilador. Si se quiere controlar ventilador y luz por separado, hacen falta dos vías de control independientes o un receptor/controlador compatible; el color de un cable, por sí solo, no confirma su función.
Qué configuración de control encaja con el cableado disponible
La decisión depende de tres relaciones: conductores disponibles, método de control y compatibilidad del ventilador o receptor. Esta matriz resume el resultado práctico antes de interpretar colores o conectar componentes.
El control desde pared será normalmente combinado. La separación entre motor y luz solo es viable si el propio ventilador o un receptor compatible la proporciona.
Puede ser viable el control separado de ventilador y luz, siempre que el equipo admita esas entradas y cada conductor tenga una función confirmada.
El receptor puede repartir el control entre motor y luz desde una alimentación adecuada. Sus entradas y salidas se interpretan según el diagrama del fabricante, no por un código de color supuesto.
No hay base segura para una instalación directa. La decisión pasa a verificación profesional y, si procede, corrección del circuito o del soporte antes de elegir el control.
Límite de seguridad: esta matriz sirve para clasificar la configuración, no para identificar conductores energizados ni sustituir las instrucciones del fabricante o la comprobación eléctrica competente.
La idoneidad del cableado se determina por la configuración real del circuito, los conductores presentes y la forma en que el sistema separa o combina el motor y la luz. En el punto de techo, la disponibilidad de neutro y conductor de protección, junto con una o más vías de fase/control verificadas, condiciona si el equipo puede usar control desde pared, receptor o una combinación compatible. La guía de ventiladores de techo con luz ofrece el contexto general para comparar estos sistemas.
La seguridad limita cualquier elección de cableado: no debe deducirse la función de un conductor por su color, por la posición que ocupaba en un accesorio anterior ni por la mera presencia de tensión. El soporte del techo debe ser adecuado para las cargas del ventilador y las conexiones deben quedar protegidas; cuando la identificación del circuito o su estado no sea inequívoco, corresponde una verificación eléctrica competente.
En la práctica, el análisis empieza por identificar cómo llega la alimentación al punto de techo y qué elemento —interruptor, controlador o receptor— asigna la energía al motor y a la luz. Después se confirma la función de neutro, protección y vías conmutadas, de modo que el comportamiento de control se deduzca de la función verificada y no de una convención de colores.

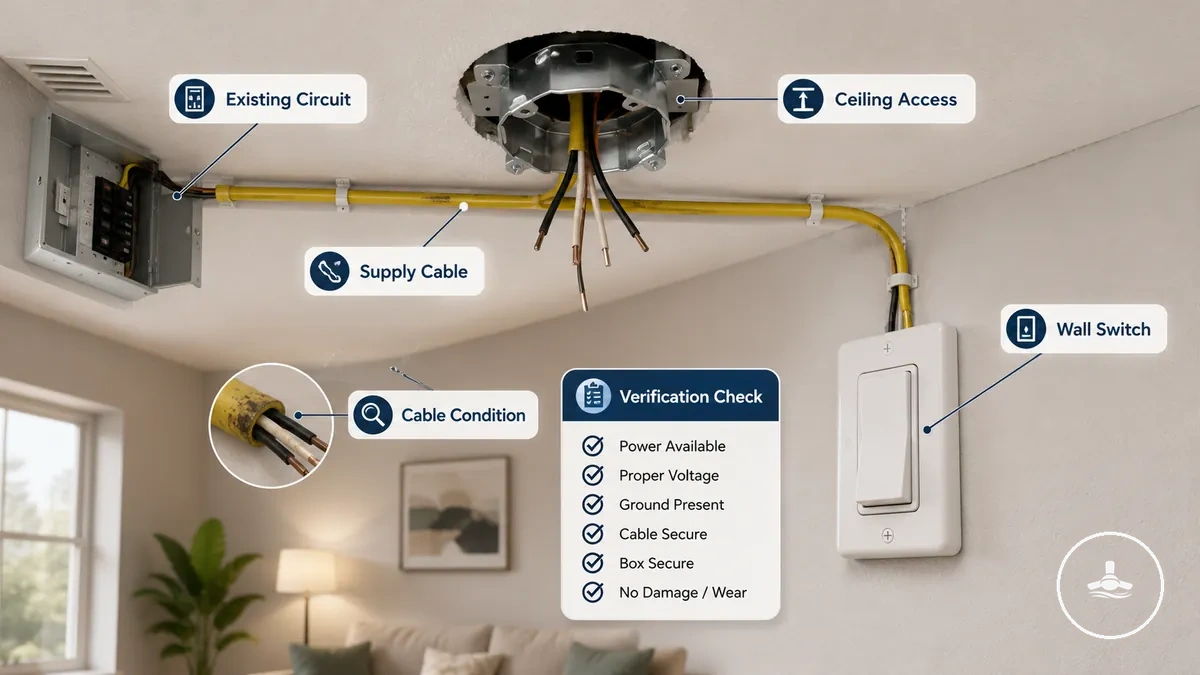

Estado del circuito y cableado existentes antes de instalar un ventilador de techo con luz
Antes de instalar un ventilador de techo con luz, la viabilidad del punto existente depende de alimentación, conductores disponibles, estado del cableado, acceso y soporte. La combinación de estas condiciones permite clasificar el punto como aprovechable, pendiente de verificación o no apto para una sustitución directa.
Comprobaciones que cambian la decisión de instalación
- Alimentación y conmutación: confirmar si el punto recibe alimentación permanente, conmutada o ambas, y si esa disposición coincide con el control previsto.
- Conductores disponibles: verificar neutro, conductor de protección y las vías de control necesarias; el control separado desde pared exige rutas independientes verificadas.
- Estado del cableado: aislamiento deteriorado, empalmes dudosos o conductores dañados requieren corrección antes de reutilizar el circuito.
- Acceso e inspección: empalmes ocultos o un recorrido no verificable aumentan la incertidumbre y justifican una revisión profesional.
- Soporte del techo: el punto de fijación debe ser apto para soportar el ventilador; una caja de conexiones por sí sola no demuestra capacidad estructural suficiente.
Si el circuito, el estado del cableado o la disposición de control no pueden verificarse con claridad, la opción práctica es revisar primero los requisitos de instalación y recurrir a evaluación profesional antes de decidir la configuración del ventilador.
Colores de los cables y funciones de los conductores en el cableado de la luz del ventilador de techo
Los colores de los conductores son indicios contextuales, no una identificación suficiente. En cableado fijo con identificación armonizada, el azul se asocia habitualmente con el neutro y el verde/amarillo con protección; las fases pueden usar marrón, negro o gris. Sin embargo, los cables internos de un ventilador o receptor pueden seguir el esquema propio del fabricante, por lo que negro, rojo, blanco o azul no tienen una función universal dentro del equipo.
La función eléctrica —fase, neutro, protección, salida al motor o salida a la luz— es la relación que importa. Por eso, un conductor debe interpretarse por su función verificada y el diagrama del equipo, especialmente cuando un receptor modifica la distribución entre motor y luz.

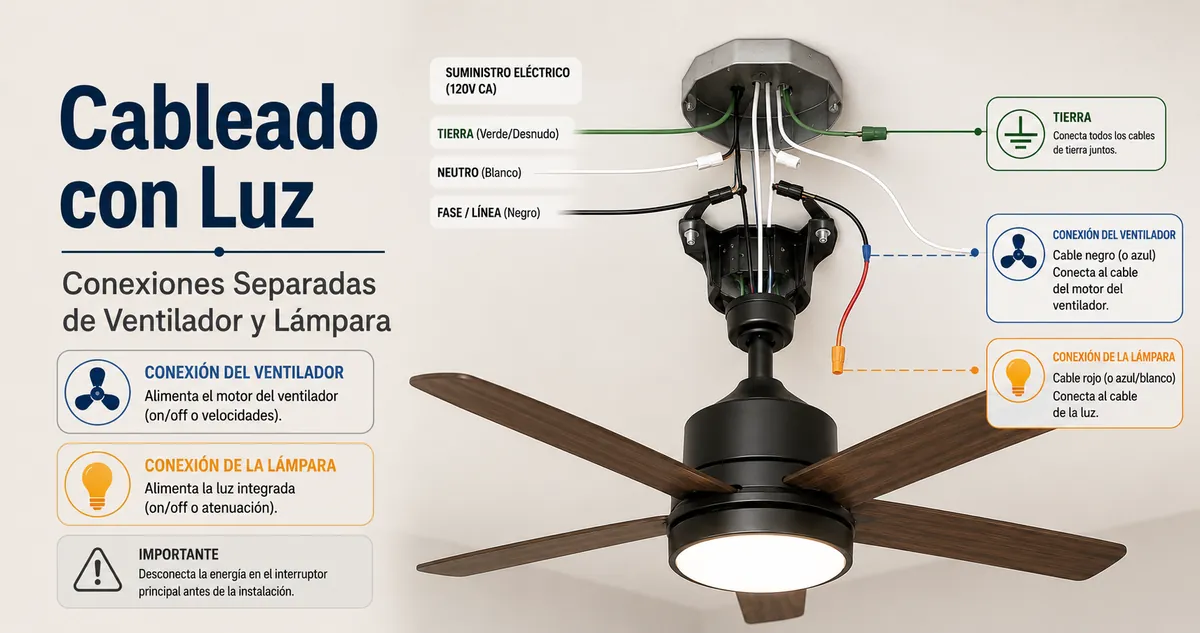

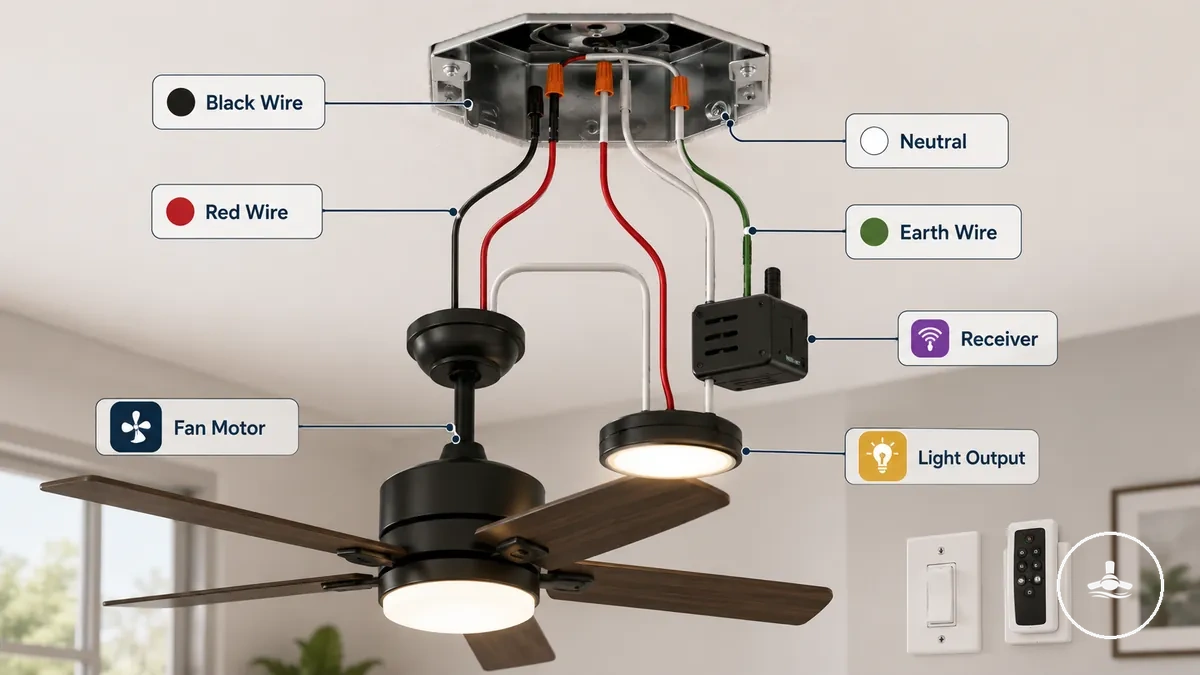

El diagrama siguiente sirve para reconocer relaciones frecuentes entre conductores y componentes. Debe leerse como una representación funcional del sistema, no como una instrucción para asignar un cable únicamente por su color.
La tabla separa las convenciones del cableado fijo de los colores que pueden aparecer en latiguillos internos del ventilador o del receptor, y muestra qué relación debe confirmarse antes de tomar una decisión.
| Color o etiqueta visible | Interpretación habitual | Qué debe confirmarse | Implicación práctica |
|---|---|---|---|
| Azul en cableado fijo armonizado | Neutro, habitualmente | Que realmente sea el neutro del circuito y que la instalación no haya sido modificada | No debe reutilizarse como salida de control solo por conveniencia |
| Verde/amarillo | Conductor de protección (tierra) | Continuidad de protección y conexión prevista por el equipo | Su función es de protección; no es un conductor de control |
| Marrón, negro o gris en cableado fijo | Fase o fase conmutada, según el circuito | Cuál está permanentemente alimentada y cuál está gobernada por un control | Determina qué elemento recibe o interrumpe la alimentación |
| Negro, rojo, blanco o azul en cables internos del ventilador/receptor | Función definida por el fabricante; puede representar entrada, neutro o salidas al motor/luz | Etiqueta, borne y diagrama específico del modelo | No existe una asignación universal que pueda deducirse solo del color |
La regla de decisión es simple: la función confirmada prevalece sobre el color. Esta distinción es especialmente importante en instalaciones antiguas, modificadas o con equipos importados.

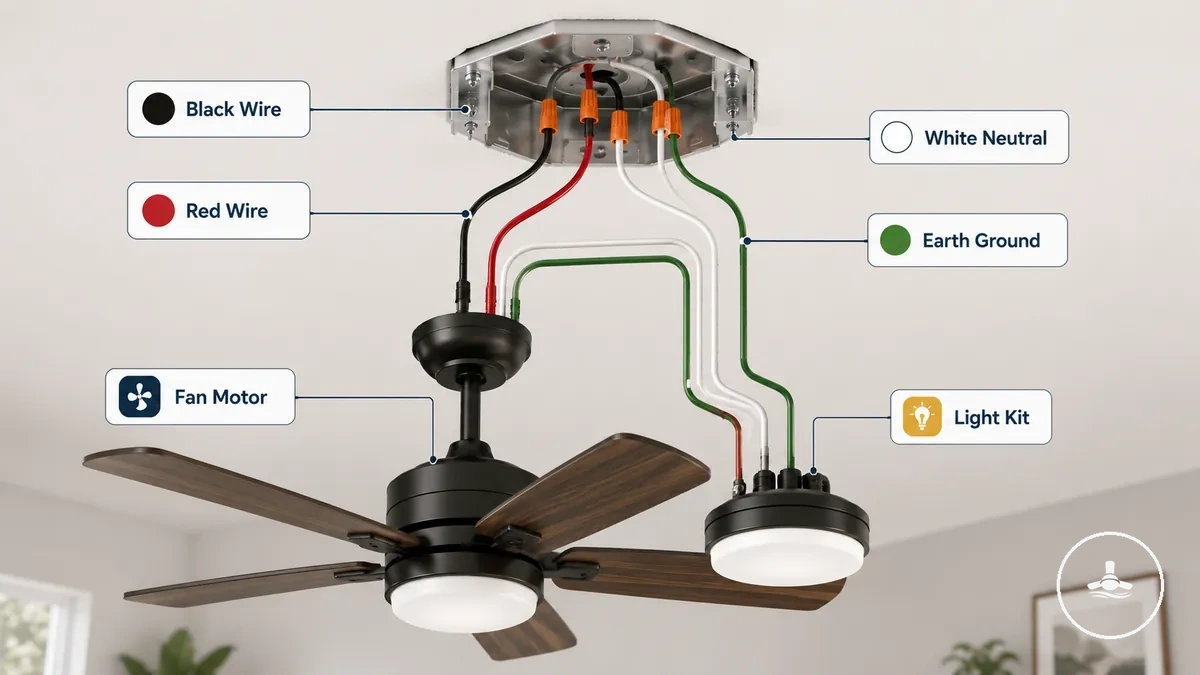

Cables negro, rojo, blanco y tierra en las conexiones del ventilador y la luz
Los cables negro, rojo, blanco y de tierra aparecen con frecuencia en ventiladores, receptores o esquemas de otros mercados, pero no constituyen un código universal para una instalación en España. Cuando esos colores pertenecen al propio equipo, su función debe tomarse de las etiquetas y del diagrama del fabricante.
La distinción esencial es entre conductores del edificio y latiguillos internos del equipo: un mismo color puede tener significados distintos en esos dos contextos.
- Cable negro — puede ser una fase, una entrada o una salida de control según el equipo; debe relacionarse con el borne y el esquema del modelo.
- Cable rojo — puede emplearse como salida o vía conmutada en algunos ventiladores o receptores, pero esa función no debe presumirse en cableado fijo.
- Cable blanco — puede representar neutro en equipos diseñados para otros mercados; en una instalación fija española no debe asumirse esa equivalencia por color.
- Protección/tierra — en cableado armonizado se identifica normalmente en verde/amarillo; su continuidad y unión al equipo deben conservar la función de protección.
Por tanto, la identificación segura combina el esquema del fabricante con la verificación del circuito. Color y función no deben tratarse como sinónimos.
Cables sin usar o faltantes en configuraciones de cableado comunes de ventiladores de techo
Un conductor sin usar, ausente o aislado no revela por sí mismo qué configuración admite el punto de techo. Lo relevante es qué función falta o queda disponible: neutro, protección, alimentación o una segunda vía de control. Esa diferencia determina si se mantiene control combinado, si puede existir control separado o si el circuito necesita revisión.
- Conductor sin usar: puede ser una reserva, una antigua vía de control o un conductor sin función actual; no debe reutilizarse hasta identificar ambos extremos y su función.
- Falta una segunda vía conmutada: puede impedir el control independiente desde dos interruptores de pared. Un receptor compatible puede separar funciones solo si dispone de la alimentación y los conductores que exige.
- Conductor aislado o tapado: indica que no participa actualmente en el circuito, pero no demuestra que sea apto para ventilador o luz.
- Neutro no disponible: si falta en el punto de techo, muchas configuraciones de ventilador o receptor no podrán alimentarse como prevé el fabricante; si falta solo en la caja del interruptor, la limitación afecta sobre todo a ciertos controles de pared. Un receptor no debe suponerse como solución automática.
La consecuencia práctica depende de la función que falte, no del número de cables visibles. Cuando esa función no puede confirmarse, la decisión correcta es verificar el circuito antes de elegir un control o un receptor.

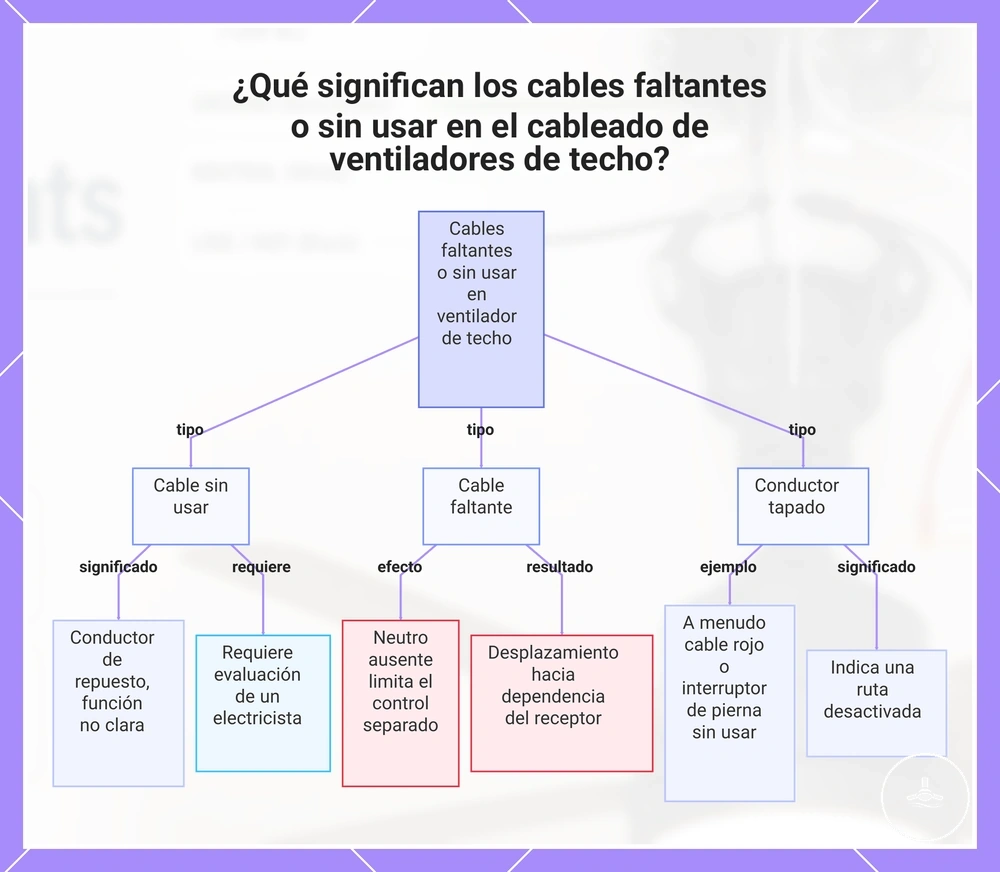

El gráfico resume cómo cambian las opciones de control cuando un conductor está ausente, aislado o pendiente de identificación.
Disposiciones de control que modifican el cableado del ventilador y la luz
La disposición de control define cómo se reparte la alimentación entre interruptores, receptor, motor y luz. Por ello, los requisitos dependen del tipo de control elegido y de las vías eléctricas realmente disponibles, no de un único patrón de cableado.
Las cuatro configuraciones habituales se diferencian por quién conmuta cada función y qué conductores necesita:
| Disposición de control | Dependencia de cableado | Qué permite | Condición principal |
|---|---|---|---|
| Control combinado | Una sola vía de fase/control conmutada desde pared | Ventilador y luz quedan vinculados al mismo mando de pared | La separación solo es posible si el equipo incorpora control interno compatible |
| Interruptores separados | Dos vías de control independientes verificadas hasta el punto de techo | Motor y luz pueden gobernarse por separado | El ventilador debe admitir entradas separadas y los conductores deben estar identificados |
| Receptor remoto | Alimentación adecuada al receptor según el fabricante | El receptor asigna órdenes y salidas al motor y a la luz | Receptor, motor y módulo de luz deben ser eléctricamente compatibles |
| Control mixto | Interruptor o controlador de pared más receptor | Puede combinar corte de alimentación y control funcional | Las funciones no deben solaparse de forma incompatible |
Con un solo interruptor, el control desde pared suele ser conjunto. Con dos vías independientes verificadas, puede separarse motor y luz; si no existen, un receptor compatible puede realizar esa separación dentro del equipo sin convertir por ello cualquier cable sobrante en una vía utilizable.
En los sistemas con receptor, el módulo recibe la alimentación prevista por el fabricante y gobierna sus salidas hacia motor y luz. En un sistema mixto, el interruptor de pared puede actuar como corte general o como controlador, pero solo si esa función es compatible con el receptor.
Si el cableado existente no admite el método de control elegido, puede ser necesario cambiar el control o revisar el circuito. La guía de controles de pared y mandos inteligentes amplía las diferencias entre estos métodos.
Un interruptor de pared para el control combinado del ventilador y la luz
Con un solo interruptor de pared y una única vía de control hacia el techo, ventilador y luz suelen compartir el estado de alimentación. Eso implica control combinado desde la pared, salvo que el ventilador disponga de un receptor o electrónica interna capaz de separar las funciones.
La independencia entre motor y luz depende de uno de estos mecanismos:
- Receptor compatible: recibe la alimentación disponible y gestiona por separado motor y luz.
- Control integrado: el propio ventilador separa las funciones mediante su electrónica y mandos previstos.
- Sin separación interna: una sola vía conmutada mantiene ambas funciones vinculadas desde el interruptor de pared.
Por tanto, un solo interruptor no impide siempre el control independiente, pero sí impide obtener dos órdenes cableadas independientes desde la pared si no existe otra vía o un sistema electrónico compatible.

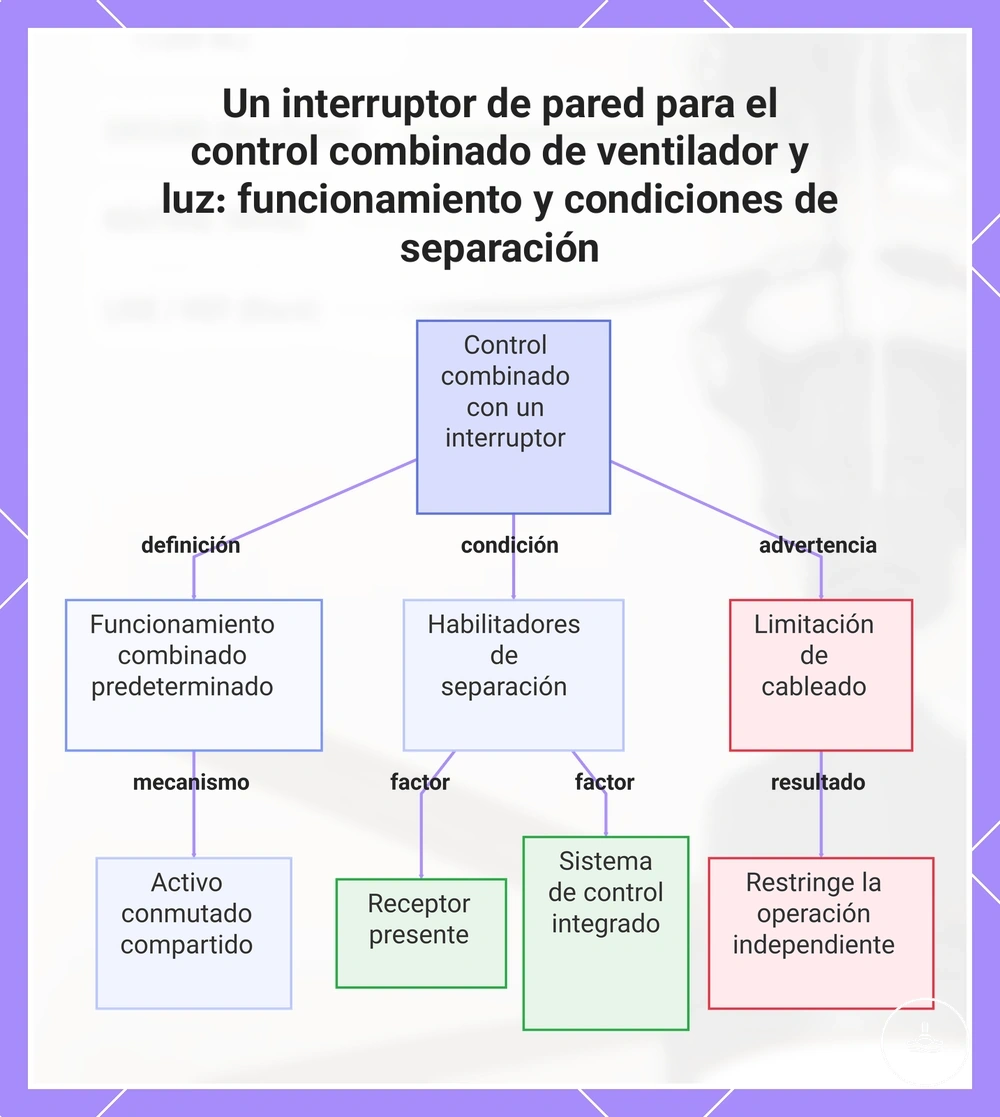

El gráfico muestra esta diferencia entre alimentación compartida y separación funcional mediante control interno.
Interruptores de pared separados para el control del ventilador y la luz
Los interruptores separados permiten gobernar motor y luz de forma independiente cuando llegan al punto de techo dos vías de control distintas y verificadas y el ventilador admite esa separación. La presencia física de cables adicionales no basta: cada vía debe tener una función confirmada.
Dos rutas independientes desde pared permiten órdenes separadas; una sola ruta no ofrece esa separación cableada.
El equipo debe disponer de entradas o lógica de control que mantengan independientes motor y luz.
Solo son utilizables cuando su continuidad, origen y función han sido identificados; “estar presentes” no equivale a “ser aptos”.
Cuando las dos vías y el equipo son compatibles, ventilador y luz pueden accionarse por separado desde la pared.
Si no puede demostrarse que los conductores adicionales son vías conmutadas válidas, la configuración no debe tratarse como preparada para dos interruptores. En ese caso, se necesita identificación profesional o un método de control diferente que sea compatible con el circuito existente.

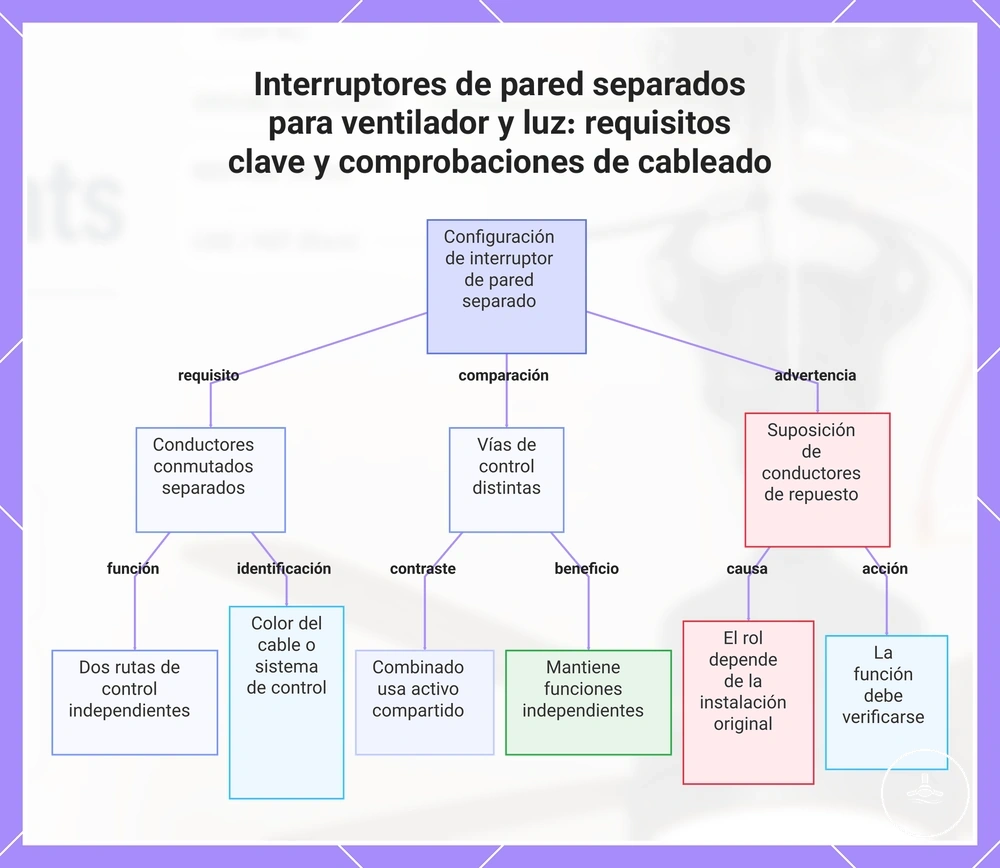

El gráfico resume los requisitos de separación y la diferencia entre un conductor disponible y un conductor funcionalmente verificado.
Cableado del receptor remoto entre el suministro, el motor del ventilador y la luz
Un receptor remoto cambia el punto donde se decide qué función recibe energía: se sitúa lógicamente entre la alimentación del ventilador y las funciones de motor y luz. No sustituye la necesidad de alimentación, neutro/protección cuando el diseño los requiere ni una instalación estructuralmente segura.
Secuencia funcional del control por receptor
El neutro y la protección forman parte del circuito según el esquema del fabricante; su recorrido físico puede variar, por lo que esta secuencia expresa lógica funcional, no un diagrama universal de bornes.
La nomenclatura de entrada, neutro y salidas no es universal entre receptores. Por eso, la relación correcta es borne etiquetado → función indicada por el fabricante → componente de destino, y no color → función supuesta.
El control de velocidad, la conmutación de la luz y la regulación dependen de las capacidades del receptor y del ventilador. Un receptor “universal” en su denominación comercial no garantiza compatibilidad eléctrica o funcional con todos los motores, luces o controles.
Cableado de receptor remoto e interruptor de pared en la misma instalación
Cuando conviven receptor e interruptor de pared, la clave es definir qué controla cada elemento. El interruptor puede limitarse a alimentar el receptor, actuar como controlador compatible o formar parte de un sistema específico; si ambos intentan regular la misma función sin compatibilidad, pueden aparecer conflictos.
Comprueba estas relaciones antes de considerar compatible un sistema mixto:
- El interruptor o controlador de pared cumple la función prevista por el fabricante del ventilador o receptor.
- El receptor recibe el tipo de alimentación que requiere y permanece disponible cuando debe responder al mando.
- Las funciones de motor y luz son gestionadas por un único sistema compatible o por funciones claramente separadas.
- No se superponen controles de velocidad, regulación o conmutación que el fabricante declare incompatibles.
Una configuración estable evita la duplicación de responsabilidades: si el interruptor solo suministra alimentación, el receptor gestiona las funciones; si la pared también controla velocidad o luz, esa integración debe estar prevista por el sistema.
Puntos de conexión dentro de la caja de techo, el capó, el receptor y el kit de luz
Los puntos de conexión se reparten entre la caja o punto de techo, el capó, el receptor, el cuerpo del ventilador y el módulo de luz. Cada ubicación tiene una función distinta: soporte, protección de conexiones, control o alimentación de una carga. Separar esas funciones evita confundir una pieza mecánica con un punto eléctrico.
La tabla relaciona cada ubicación con su función y con el error de interpretación que más cambia la decisión de instalación.
| Ubicación | Función principal | Qué identificar | Riesgo de confusión |
|---|---|---|---|
| Punto/caja de techo | Entrada del circuito y, solo cuando corresponda, parte del sistema de fijación | Conductores de alimentación/protección y soporte estructural real | Suponer que una caja eléctrica cualquiera soporta las cargas del ventilador |
| Capó | Cubre la unión y aloja conexiones o receptor según el diseño | Espacio disponible, recorrido de conductores y piezas de fijación | Tratarlo como soporte estructural cuando solo es una cubierta |
| Receptor | Módulo de control entre la alimentación y las funciones del equipo | Entradas, salidas y compatibilidad indicadas por el fabricante | Intercambiar entrada y salida o asumir funciones por color |
| Cuerpo del ventilador | Aloja el motor y las interfaces eléctricas del equipo | Conexión destinada al motor y a sus controles | Confundir una conexión interna con una entrada de red |
| Kit o módulo de luz | Carga de iluminación conectada al sistema del ventilador | Interfaz de alimentación/control de la luz | Atribuir un fallo de control a la lámpara sin comprobar la vía que la alimenta |
La conclusión práctica es que fijación mecánica y conexión eléctrica son requisitos distintos: ambos deben ser adecuados, aunque estén físicamente próximos bajo el capó.
Soporte de la caja eléctrica, conexión a tierra y límites de seguridad del cableado
La instalación solo puede considerarse adecuada cuando coinciden tres condiciones: soporte mecánico suficiente, protección eléctrica continua y conexiones encerradas y en buen estado. Si una de ellas es incierta, la configuración de control deja de ser la prioridad y debe resolverse primero la condición de seguridad.
Estas comprobaciones definen el límite entre una instalación evaluable y una instalación que necesita corrección o revisión:
- Soporte estructural: debe estar previsto para las cargas y el movimiento del ventilador; una caja destinada solo a luminaria no demuestra por sí misma esa capacidad.
- Sujeción y alivio de tracción: los conductores no deben quedar sometidos a tirones ni bordes que dañen su aislamiento.
- Envolvente de conexiones: empalmes y bornes deben quedar protegidos dentro del espacio previsto por el sistema.
- Estado del cable: aislamiento degradado, daño térmico o empalmes dudosos requieren corrección antes de reutilizar el circuito.
- Conductor de protección: su continuidad debe mantenerse según el diseño de la instalación y del equipo.
- Trabajo eléctrico competente: cuando la función de los conductores, el estado del circuito o los requisitos locales no son claros, la decisión debe pasar a un profesional cualificado.
Estas condiciones son independientes de que el ventilador encienda: un sistema puede parecer funcional y seguir teniendo un problema de soporte, protección o aislamiento.
Antes de elegir accesorios o controles, conviene revisar las comprobaciones de seguridad eléctrica; la compatibilidad del control no corrige un soporte insuficiente ni un circuito deteriorado.

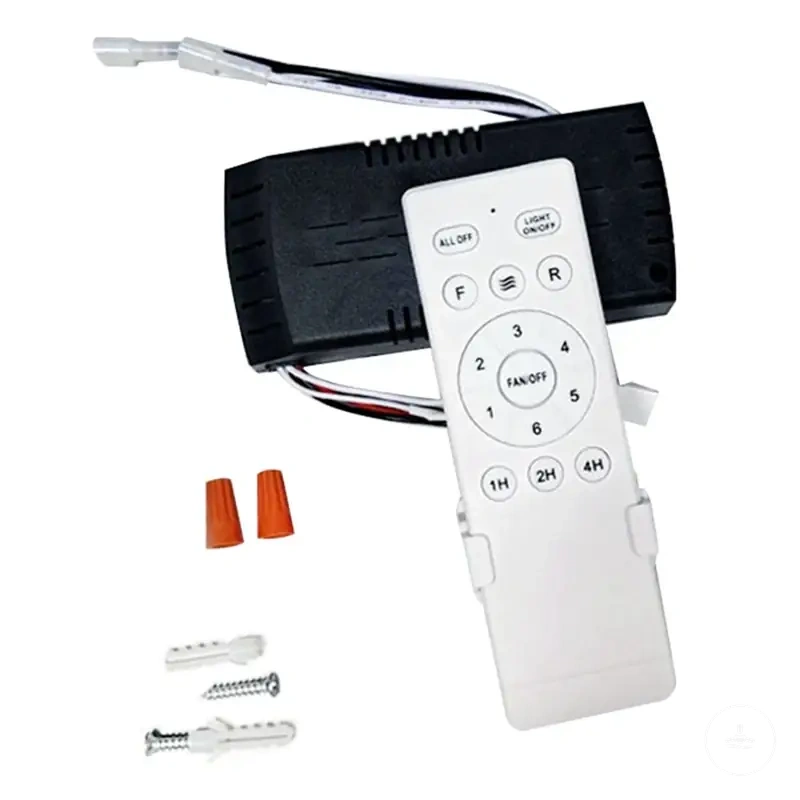

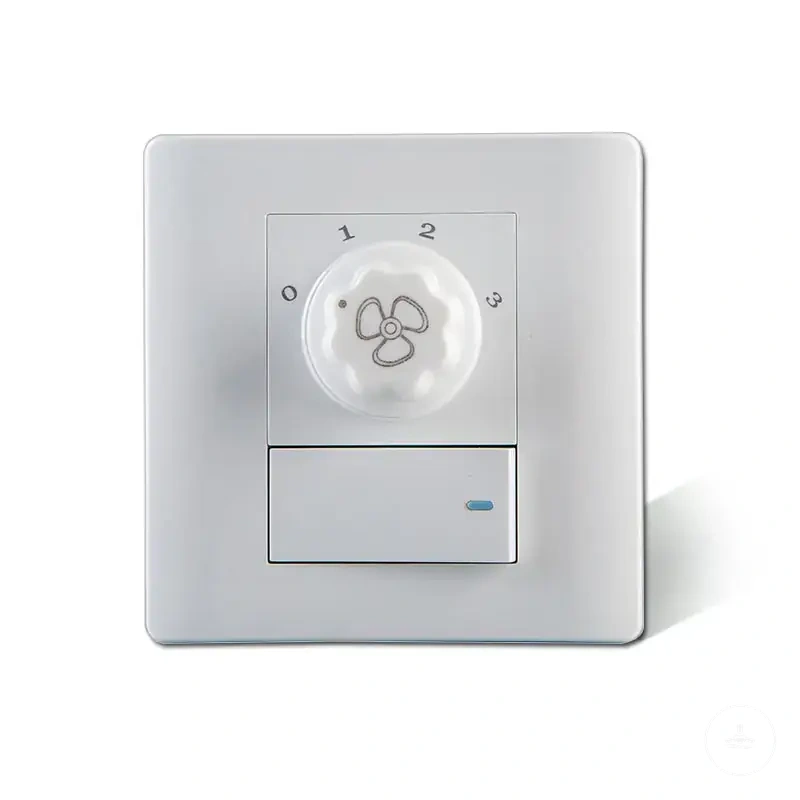

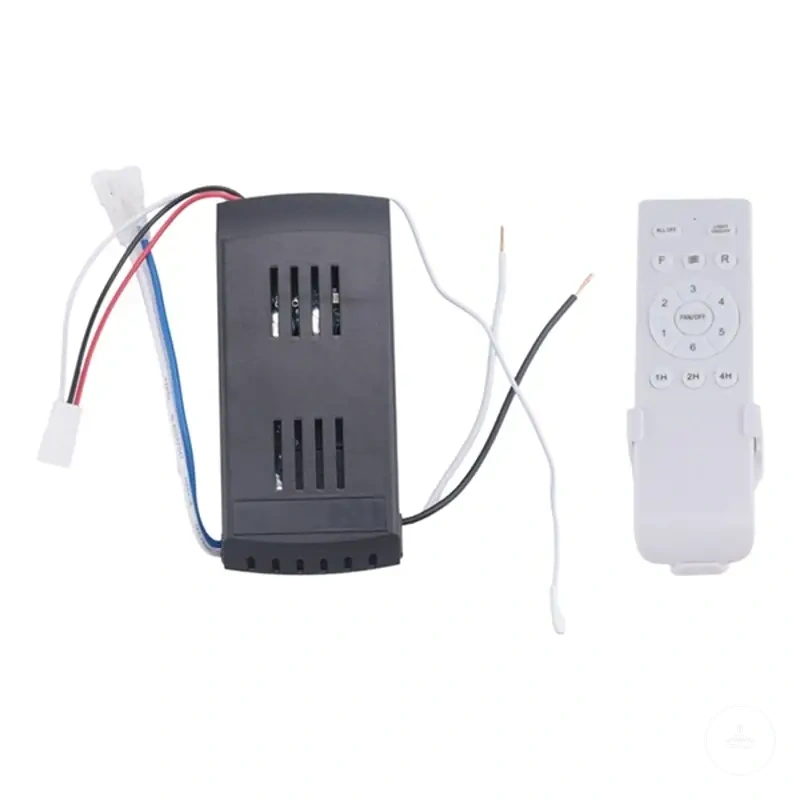

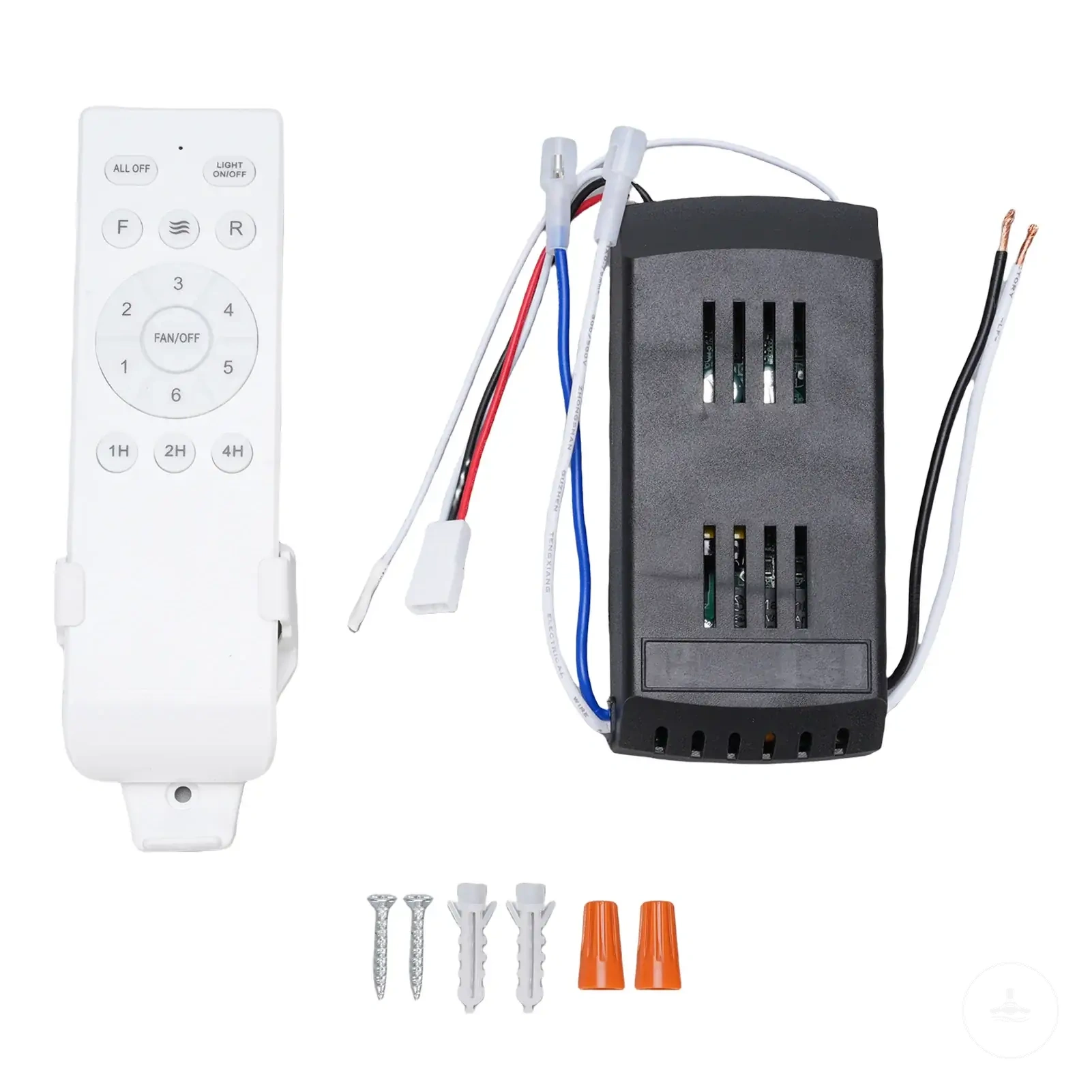

Los receptores y controles mostrados a continuación solo son relevantes cuando el ventilador y el circuito ya cumplen los requisitos anteriores. Compara tipo de motor, entradas/salidas, funciones de luz y método de control con la documentación del producto antes de seguir un enlace de producto.

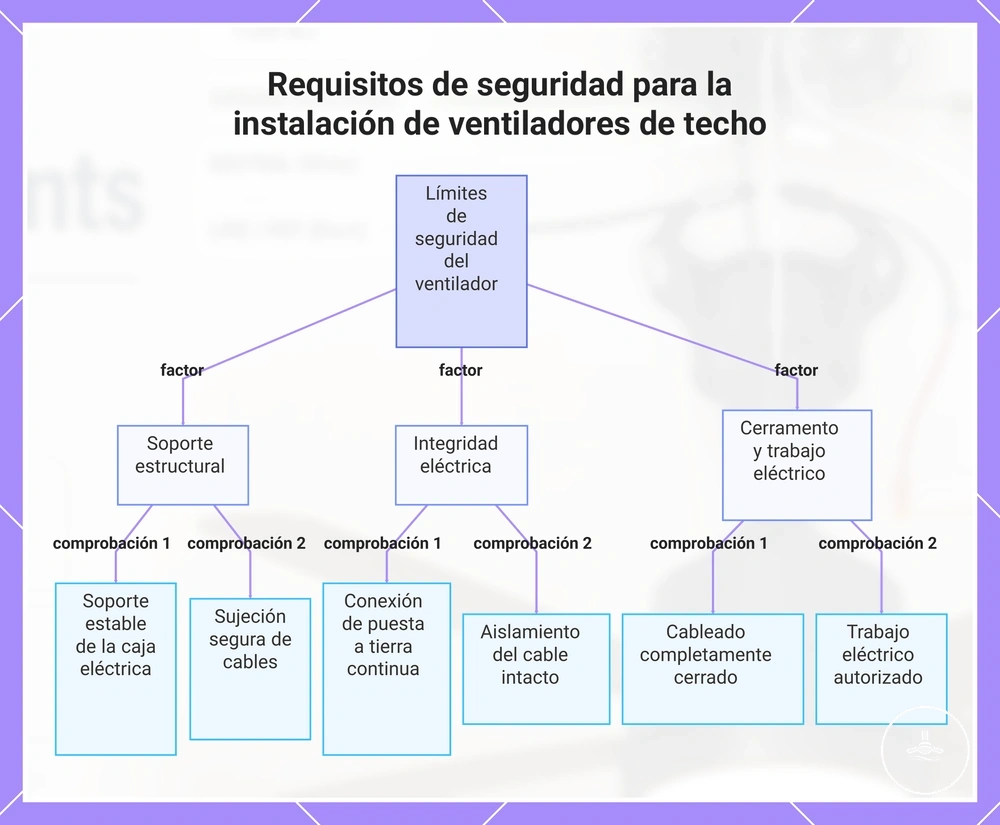

El gráfico sintetiza cómo soporte, integridad eléctrica y protección de las conexiones condicionan la seguridad de la instalación.
Errores de cableado que pueden impedir que la luz del ventilador funcione
Cuando la luz del ventilador no funciona, el síntoma puede proceder del cableado, del receptor, del control o del propio módulo de luz. La relación útil es síntoma → condición posible → comprobación; no debe asumirse que “sin luz” equivale automáticamente a un cable mal conectado.
La tabla organiza las causas relacionadas con el circuito sin confundirlas con fallos de bombilla, electrónica o configuración del mando.
| Síntoma | Condición posible relacionada con cableado/control | Qué significa para el diagnóstico |
|---|---|---|
| Sin luz | La salida de luz no recibe la alimentación/control esperado, o el receptor no entrega esa salida | Hay que distinguir la vía de alimentación de un fallo del módulo de luz o de su configuración. |
| Funcionamiento intermitente | Conexión inestable, borne flojo o alimentación que se interrumpe | El patrón intermitente apunta a continuidad o control inestable, pero no identifica por sí solo el punto de fallo. |
| Parpadeo | Control/regulación incompatible, salida inestable o conexión deficiente | Debe separarse la incompatibilidad de regulación de un problema físico de conexión. |
| Sin respuesta del conjunto | Pérdida de alimentación previa, interruptor abierto, receptor sin alimentación o condición de seguridad | Conviene localizar primero si el fallo afecta a todo el ventilador o solo a la rama de iluminación. |
Regla de descarte: si el motor funciona pero la luz no, el problema se concentra en la rama o control de iluminación; si tampoco funciona el motor, la causa puede estar aguas arriba en la alimentación o el control general.
Los receptores y controles de pared pueden producir síntomas parecidos a un fallo de cableado cuando sus funciones o cargas no son compatibles. La estabilidad del sistema depende de que cada control gestione la función para la que fue diseñado.
También deben descartarse una bombilla o módulo LED defectuoso, la configuración del mando, un regulador incompatible y fallos internos del ventilador, porque todos pueden producir ausencia de luz o parpadeo sin que exista un error de asignación de conductores.
Para ampliar el descarte cuando la luz del ventilador de techo no funciona, conviene separar primero un fallo de alimentación o control de un fallo del módulo de luz. Si aparece parpadeo en la luz del ventilador de techo, la compatibilidad de regulación y la estabilidad de las conexiones pasan a ser criterios específicos.

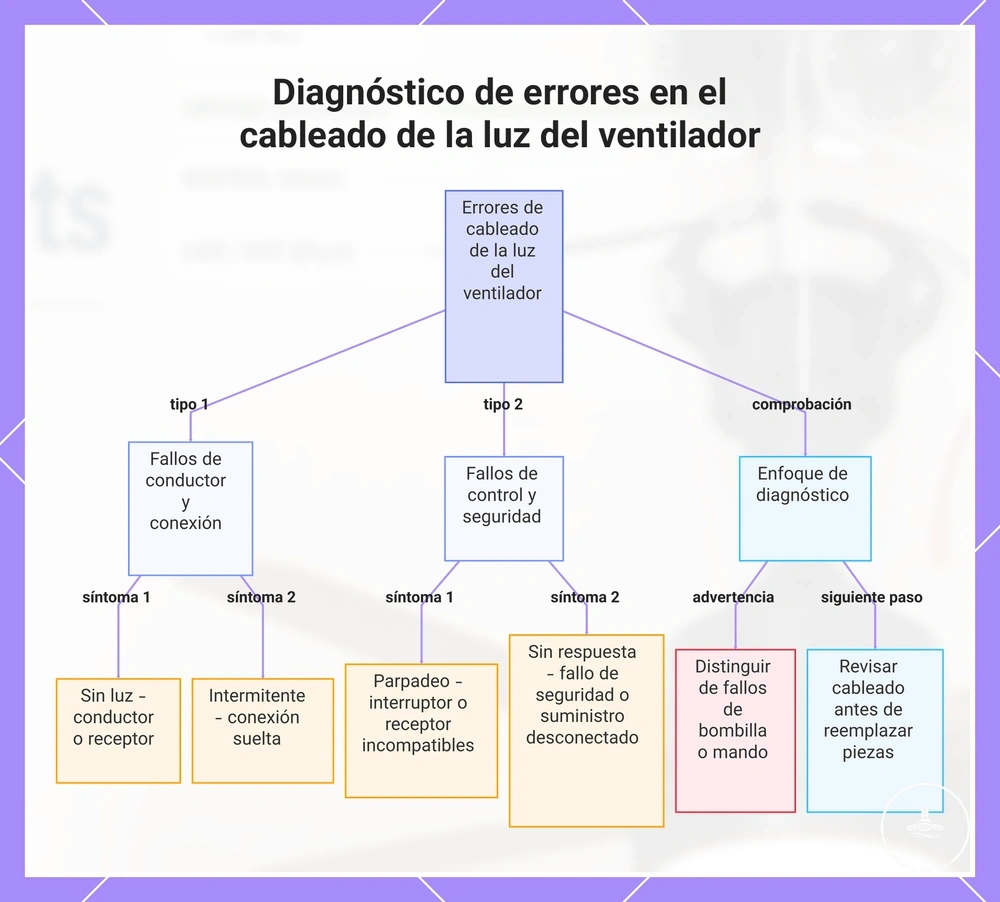

El gráfico relaciona síntomas y causas posibles para mostrar por qué un mismo síntoma necesita más de una comprobación antes de sustituir componentes.
