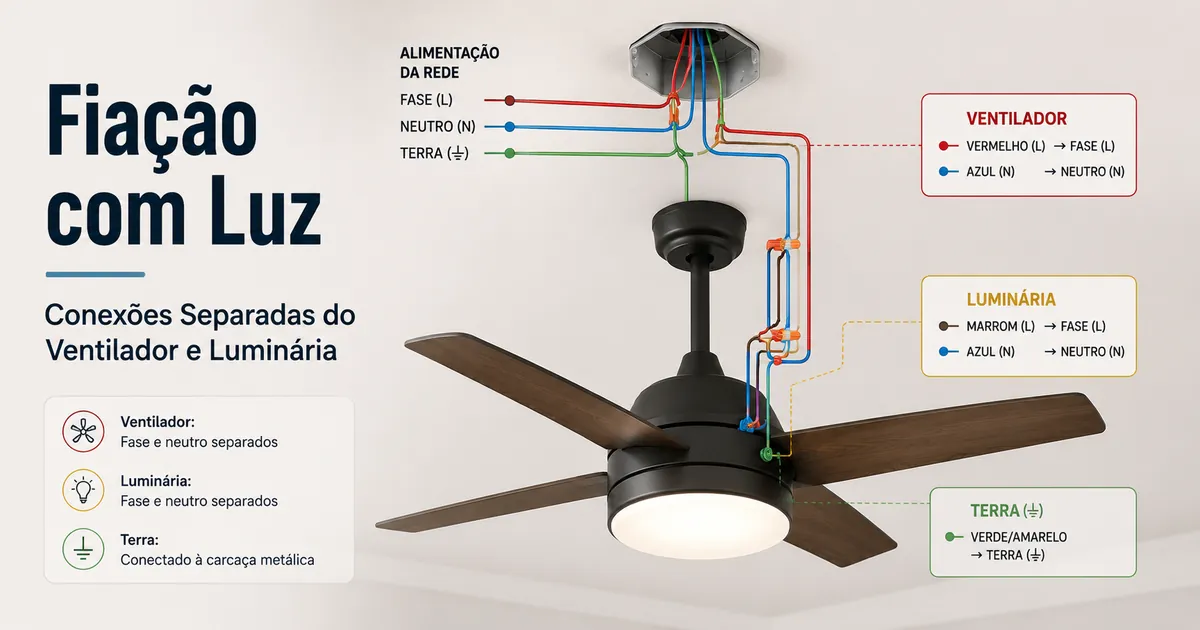

Requisitos de fiação para ventiladores de teto com luz
Para um ventilador de teto com luz, a fiação só é adequada quando o circuito, a função real dos condutores, o aterramento, o suporte mecânico e o método de controle são compatíveis com o equipamento. A cor do fio não confirma sua função; se houver condutores não identificados, cabo danificado, suporte duvidoso ou incompatibilidade entre interruptor e receptor, a instalação deve ser verificada por um profissional qualificado antes de qualquer ligação.
Qual requisito de fiação corresponde ao controle desejado?
Use esta síntese para identificar a arquitetura de controle antes de interpretar fios ou comprar um receptor. Ela organiza os requisitos; não substitui a identificação elétrica dos condutores nem o diagrama do fabricante.
Um interruptor de parede
O comando de parede normalmente energiza ou desenergiza o conjunto. Ventilador e luz só ficam independentes se o próprio modelo, um receptor compatível ou outro controle interno fizer essa separação.
Dois controles de parede independentes
Exigem caminhos de controle independentes e condutores com função confirmada para cada carga, além de compatibilidade do ventilador com esse arranjo.
Receptor remoto
O receptor passa a coordenar motor e luz. A alimentação, as entradas e as saídas devem corresponder ao esquema do fabricante; cores ou terminais não devem ser presumidos.
Controle de parede + receptor
O papel de cada controle precisa estar definido. Um pode atuar apenas como alimentação geral, ou ambos podem ser parte de um sistema compatível; controles sobrepostos podem causar comportamento instável.
Regra de decisão: primeiro confirme circuito, condutores, aterramento e suporte; depois escolha o método de controle. Se o arranjo desejado exigir um caminho de controle que não existe ou não está identificado, não improvise a ligação — reavalie o controle ou a infraestrutura.
Na prática, a avaliação começa pelo que já existe no ponto de teto: origem da alimentação, estado do cabo, presença e função confirmada dos condutores, continuidade do condutor de proteção e forma de comando. O guia de ventiladores de teto com luz amplia o contexto de seleção; nesta página, o foco é compatibilidade da fiação e do controle.
Antes de qualquer trabalho elétrico, o circuito precisa estar em condição segura de intervenção e a ausência de tensão deve ser verificada por pessoa qualificada. Desligar apenas o interruptor de parede não comprova que todos os condutores no ponto estejam desenergizados.

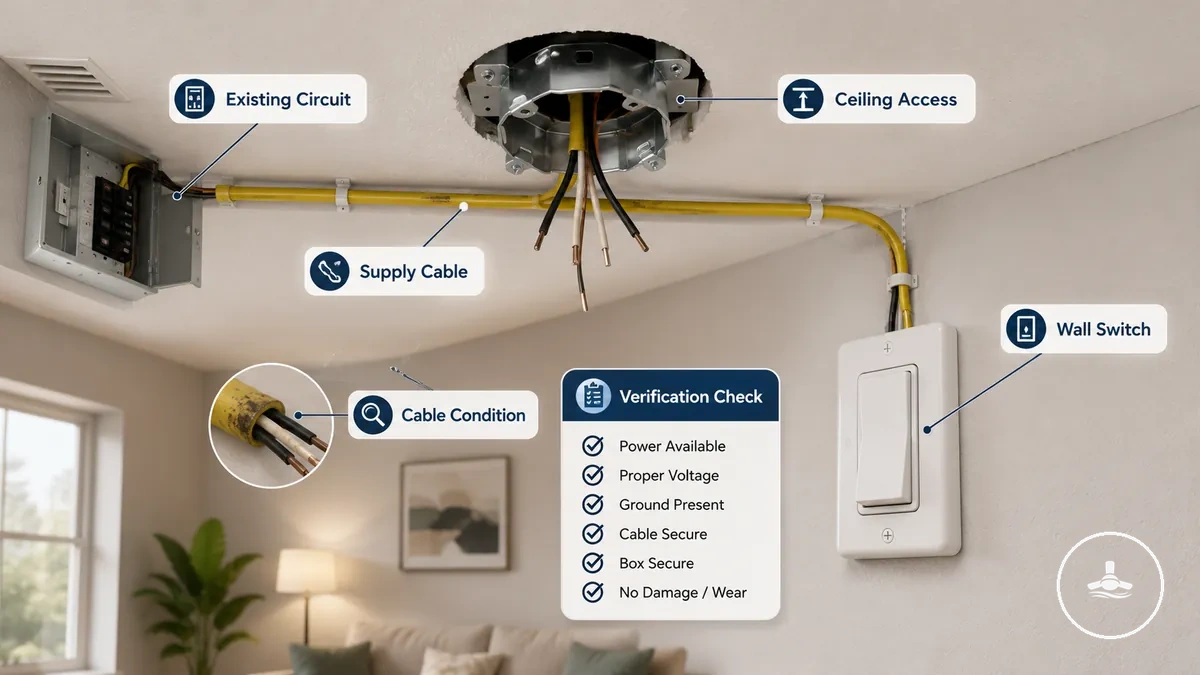

Condições do circuito e cabo existentes antes de instalar um ventilador de teto com luz
Antes de instalar um ventilador de teto com luz, a condição do circuito existente deve ser avaliada por cinco relações: alimentação, função dos condutores, estado do cabo, método de controle e suporte no teto. A instalação só pode ser tratada como compatível quando esses pontos são conhecidos e coerentes com o modelo do ventilador e com a forma de comando pretendida.
Critérios para avaliar o ponto existente
| Critério | Estado que permite avançar na avaliação | Quando parar e verificar |
|---|---|---|
| Alimentação | Circuito identificado e compatível com o equipamento | Origem, tensão ou proteção do circuito são desconhecidas |
| Condutores | Fase, neutro, proteção e retornos necessários têm função confirmada | A função é deduzida apenas pela cor ou por emendas antigas |
| Cabo | Isolação íntegra e trajeto acessível para avaliação | Isolação degradada, aquecimento, emendas ocultas ou danos visíveis |
| Controle | O arranjo disponível corresponde ao controle combinado, separado ou por receptor | O controle desejado exige condutores ou compatibilidade que não estão presentes |
| Suporte | Caixa e fixação são adequadas ao peso e aos esforços do ventilador conforme o fabricante | Fixação frouxa, caixa destinada apenas à luminária ou capacidade estrutural não confirmada |
A disponibilidade de um retorno do interruptor ou de caminhos de controle independentes define quais formas de comando podem ser usadas. Um condutor extra só tem valor para a decisão quando sua função e continuidade são verificadas; um fio simplesmente “sobrando” não equivale a um retorno disponível.
Em instalações antigas ou de substituição, o acesso ao teto e o estado da isolação podem limitar o reaproveitamento do cabeamento existente. Quando o circuito, o cabo, a caixa ou a lógica de comutação não podem ser confirmados com segurança, a decisão correta é interromper a instalação e solicitar avaliação profissional, não adaptar conexões por tentativa.
Se a dúvida envolver também fixação, espaço, altura ou outros aspectos além da fiação, consulte os requisitos de instalação antes de escolher o layout de controle.

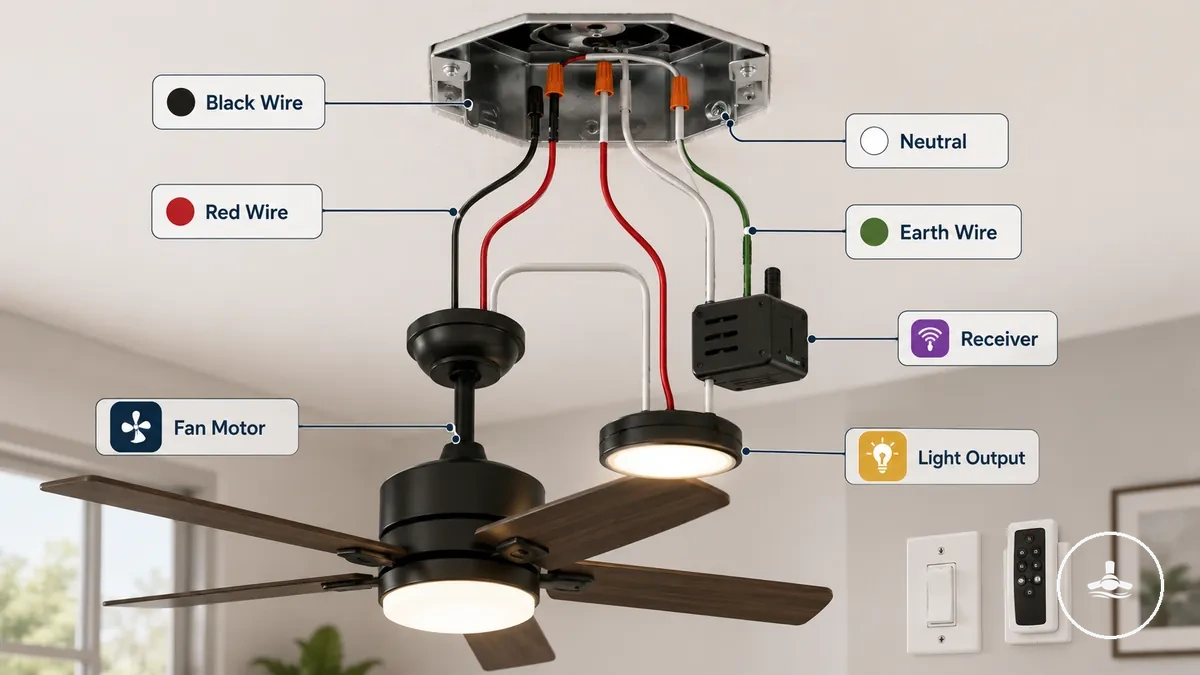

Cores dos fios e funções dos condutores na fiação de ventilador de teto com luz
Na fiação de um ventilador de teto com luz, cor é um indício de identificação, não uma prova de função elétrica. A mesma cor pode ter usos diferentes conforme a instalação, o chicote do fabricante, a região e intervenções anteriores; por isso, a função deve ser confirmada antes de qualquer conexão.
A decisão deve se basear na função do condutor: fase de alimentação, fase comutada ou retorno, neutro, condutor de proteção (terra) e, quando existe receptor, entradas e saídas controladas. É essa função — e não a cor isoladamente — que determina como motor, luz e controle se relacionam.
O diagrama abaixo ajuda a reconhecer relações típicas entre fios do equipamento e funções do sistema. Ele deve ser lido como referência visual, não como instrução universal de ligação.
A tabela resume usos que podem aparecer em instalações ou chicotes de ventiladores e mostra qual valor realmente importa para a decisão: a função confirmada no ponto específico.
| Cor observada | Uso que pode aparecer | O que precisa ser confirmado | Implicação prática |
|---|---|---|---|
| Preto | Fase de alimentação, retorno ou alimentação do motor em alguns chicotes | Se é alimentação permanente, fase comutada ou saída do equipamento | Uma identificação errada pode fazer motor e controle operarem de forma diferente do previsto |
| Vermelho | Retorno/fase comutada adicional em algumas instalações | Se pertence ao comando da luz, do motor ou a outra função | Pode permitir controle separado somente quando o circuito e o ventilador suportam essa função |
| Branco | Neutro em determinados equipamentos e padrões de fiação | Se o condutor é realmente neutro no ponto analisado | Não deve ser tratado como neutro apenas pela cor |
| Azul | Saída da luz em muitos chicotes de ventiladores; outros usos podem existir | A função indicada no diagrama do fabricante | A cor do chicote do produto não deve ser confundida com a identificação da instalação fixa |
| Verde / verde-amarelo / identificação de terra | Condutor de proteção em sistemas que seguem essa identificação | Continuidade e função de proteção conforme a instalação aplicável | O aterramento não deve ser substituído por neutro nem por um condutor de função incerta |
A presença de receptor, de interruptores separados ou de modificações anteriores pode mudar o papel aparente de um fio. Quando a identificação funcional não está documentada ou verificada, a relação permanece desconhecida; não deve ser “fechada” por suposição de cor.

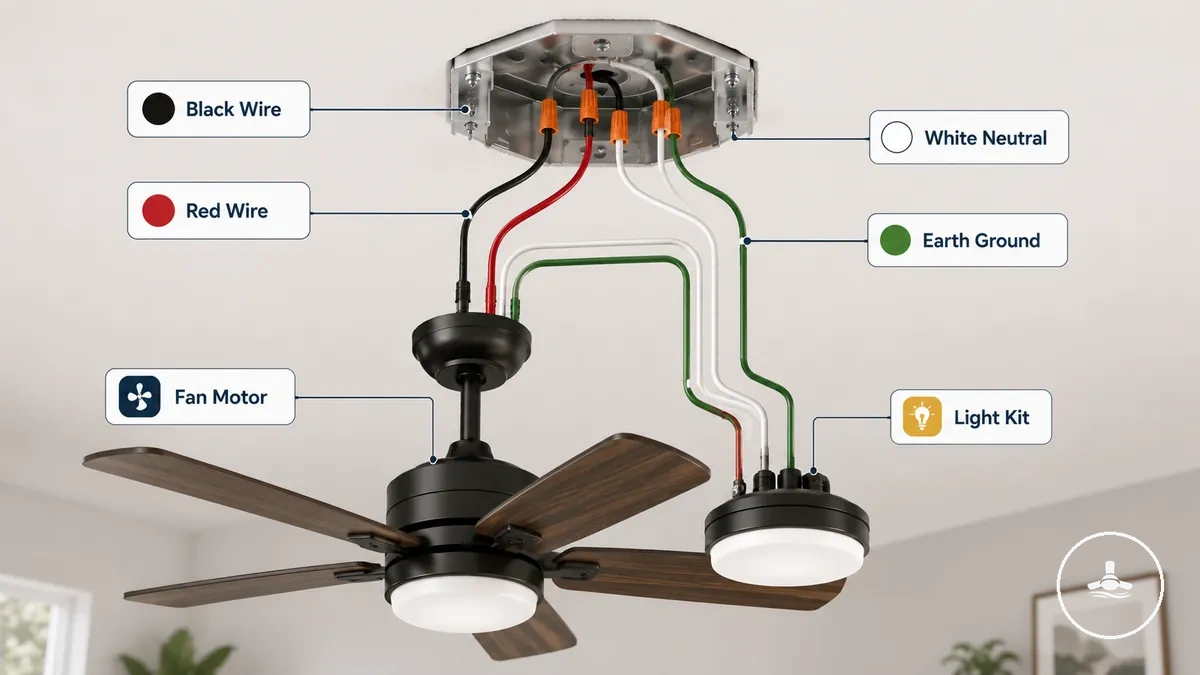

Fios preto, vermelho, branco e terra nas conexões do ventilador e da luz
Preto, vermelho, branco e terra podem aparecer como identificadores em instalações ou chicotes de ventiladores, mas nenhuma dessas cores deve ser usada sozinha para decidir uma conexão. O valor relevante é a função elétrica confirmada de cada condutor no ponto de teto e no equipamento.
A leitura correta separa duas camadas: a fiação fixa do imóvel e o chicote interno do ventilador. Uma cor usada para determinada função dentro do produto pode não representar a mesma função na instalação existente.
Como interpretar cada cor sem presumir a função
- Preto: pode representar fase, retorno ou alimentação do motor em determinados arranjos; confirme a função no circuito e no diagrama do equipamento.
- Vermelho: pode ser um retorno adicional ou outra fase comutada; só indica controle separado quando essa função foi realmente prevista e verificada.
- Branco: pode aparecer como neutro em alguns equipamentos ou padrões; não assuma essa função em uma instalação brasileira apenas pela cor.
- Terra/proteção: deve ser tratado como função de segurança identificada e contínua; não deve ser reutilizado como condutor de trabalho.
Se a função de um condutor continua incerta após a leitura do diagrama e da instalação, a relação deve permanecer como não confirmada até a verificação adequada; adivinhar pela cor cria um risco maior do que adiar a decisão.
Fios não utilizados ou ausentes em configurações comuns de fiação de ventilador de teto
Um fio não utilizado, um condutor ausente ou uma emenda antiga não revela, por si só, como o ponto pode ser controlado. Essas condições são importantes porque alteram a disponibilidade real de funções: um caminho que não existe não pode ser substituído por uma cor parecida, e um fio sobrando não pode ser tratado como retorno até sua função ser confirmada.
| Condição | O que ela significa | Consequência prática |
|---|---|---|
| Condutor não utilizado | Existe um fio sem função confirmada no arranjo atual | Não conta como caminho de controle até ser identificado e validado |
| Condutor necessário ausente | O layout desejado exige uma função que o ponto não oferece | O controle separado ou outro recurso pode exigir mudança de infraestrutura ou outro método compatível |
| Condutor emendado/desativado | A história da instalação é incerta e a função original pode ter mudado | Não deve ser reaproveitado sem avaliação da continuidade, origem e função |
| Neutro ausente no ponto que o equipamento exige | Falta o caminho de retorno necessário para aquele ventilador, receptor ou controle | O equipamento não deve ser ligado nesse arranjo até a infraestrutura ser corrigida ou um sistema compatível ser escolhido |
| Terra/proteção ausente ou incerto | A função de proteção não está confirmada | Não prossiga com a instalação até a condição ser avaliada e corrigida conforme aplicável |
Por isso, a ausência de condutores tende a reduzir as opções de controle, não a criar automaticamente uma justificativa para usar receptor. Um receptor também possui requisitos próprios de alimentação e compatibilidade; ele não corrige a falta de um condutor que o próprio sistema necessita.

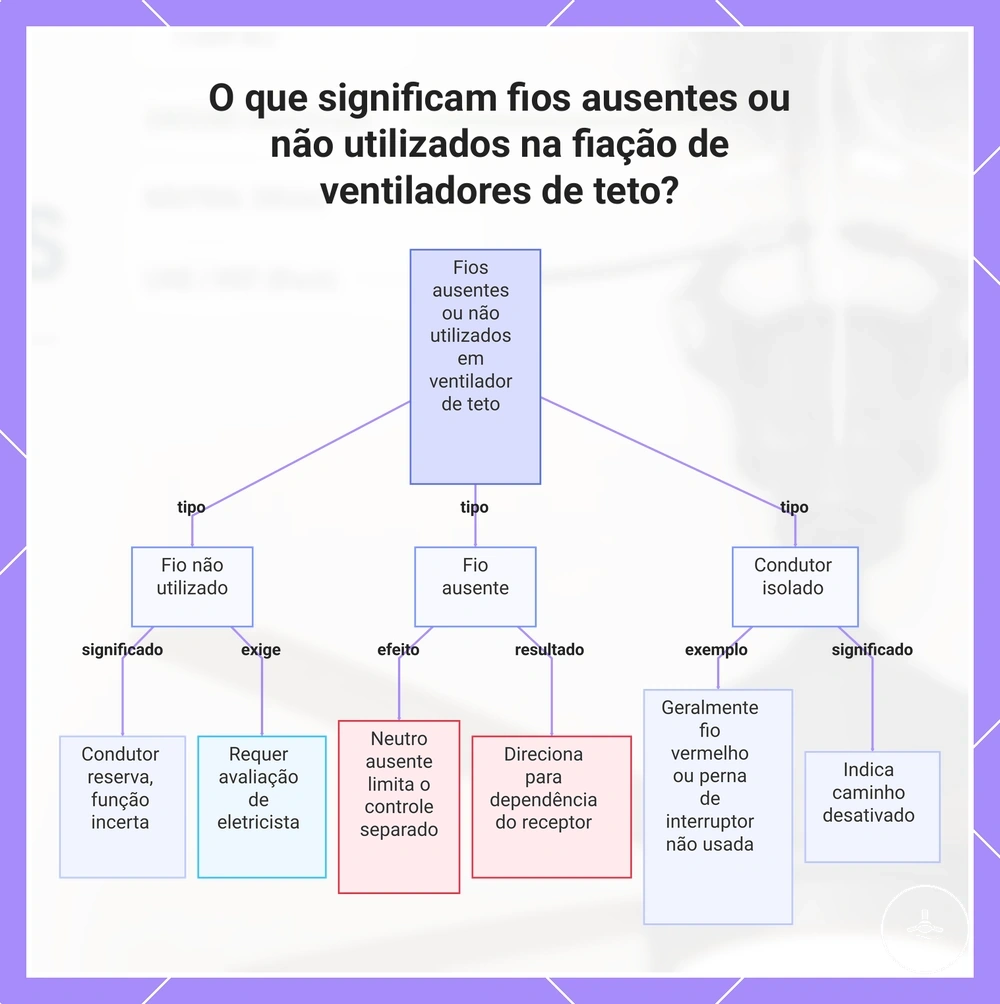

O gráfico abaixo resume visualmente as condições mais comuns de fios ausentes ou não utilizados. Use-o para reconhecer o tipo de problema, mantendo a decisão de ligação condicionada à identificação elétrica real.
Layouts de controle que alteram como o ventilador e a luz são conectados
O método de controle é o atributo que mais altera a arquitetura da fiação: ele define se motor e luz recebem um comando comum, comandos independentes ou comandos distribuídos por um receptor. Portanto, o requisito não é “ter mais fios”, mas ter os caminhos e as funções que o método escolhido realmente exige.
A comparação abaixo mostra o requisito funcional de cada layout sem transformar cores ou terminais em regras universais.
| Layout de controle | Dependência principal | Resultado esperado | Ponto crítico |
|---|---|---|---|
| Controle combinado | Um comando de parede para energizar/desenergizar o conjunto | Motor e luz compartilham o comando de parede, salvo separação interna | Não presumir controle independente sem recurso interno ou receptor compatível |
| Controles de parede separados | Caminhos de controle independentes com função confirmada | Motor e luz podem responder a comandos distintos | O ventilador e a infraestrutura precisam suportar a separação |
| Receptor remoto | Alimentação e receptor compatíveis com o modelo | O receptor coordena saídas para motor e luz | Entradas, saídas e lógica de comando variam por fabricante |
| Controle misto | Papel definido para o controle de parede e para o receptor | O comando pode ser geral ou integrado, conforme o sistema | Evitar controles incompatíveis ou dois dispositivos tentando comandar a mesma função |
No controle combinado, um único comando de parede costuma atuar sobre a alimentação do conjunto; a independência entre ventilador e luz depende do próprio equipamento ou de um módulo de controle previsto para isso. Nos controles separados, a independência só existe quando há caminhos de controle distintos e compatíveis.
Com receptor remoto, a lógica de comando migra para o módulo receptor. Isso não elimina os requisitos elétricos básicos: o receptor precisa receber a alimentação prevista pelo fabricante e entregar saídas compatíveis com o motor e a luz. Em um sistema misto, a função do interruptor de parede precisa ser compatível com essa lógica.
Se a infraestrutura existente não oferece o caminho necessário ao controle escolhido, as opções são reavaliar o método de controle ou adequar a instalação por profissional qualificado. Para comparar os tipos de comando, consulte controles de parede e controles inteligentes.

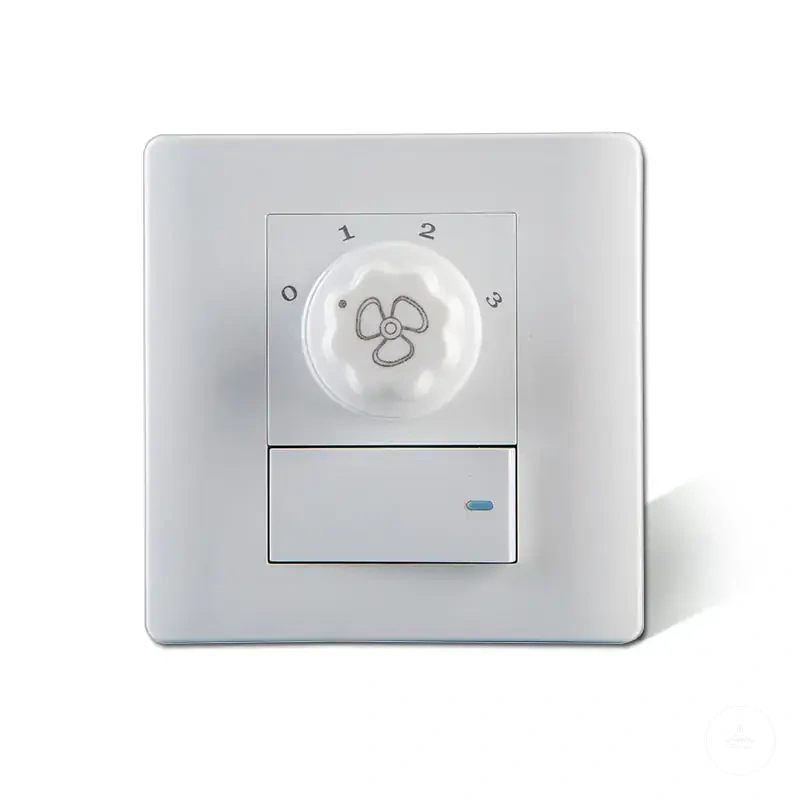

Um interruptor de parede para controle combinado do ventilador e da luz
Com um único interruptor de parede, o comando normalmente energiza ou desenergiza o conjunto. Isso não significa, por si só, que motor e luz estejam eletricamente unidos dentro do ventilador: a separação pode existir a jusante por meio de receptor, correntes de acionamento ou controle eletrônico integrado, conforme o modelo.
A independência entre ventilador e luz depende do que existe depois desse comando único.
Quando um único interruptor pode ou não permitir funções separadas
- Sem controle interno adicional: o interruptor tende a atuar como comando comum de alimentação do conjunto.
- Com receptor compatível: o interruptor pode funcionar como alimentação geral enquanto o receptor diferencia motor e luz.
- Com controle integrado no ventilador: a separação depende da arquitetura prevista pelo fabricante.
- Sem caminhos ou recursos de separação: não há base para presumir dois controles independentes apenas a partir do mesmo interruptor.
Portanto, o valor decisivo não é “um interruptor = duas cargas juntas”, mas qual dispositivo realiza a separação das funções. Se nenhum dispositivo ou caminho independente existir, o controle de parede permanece combinado.

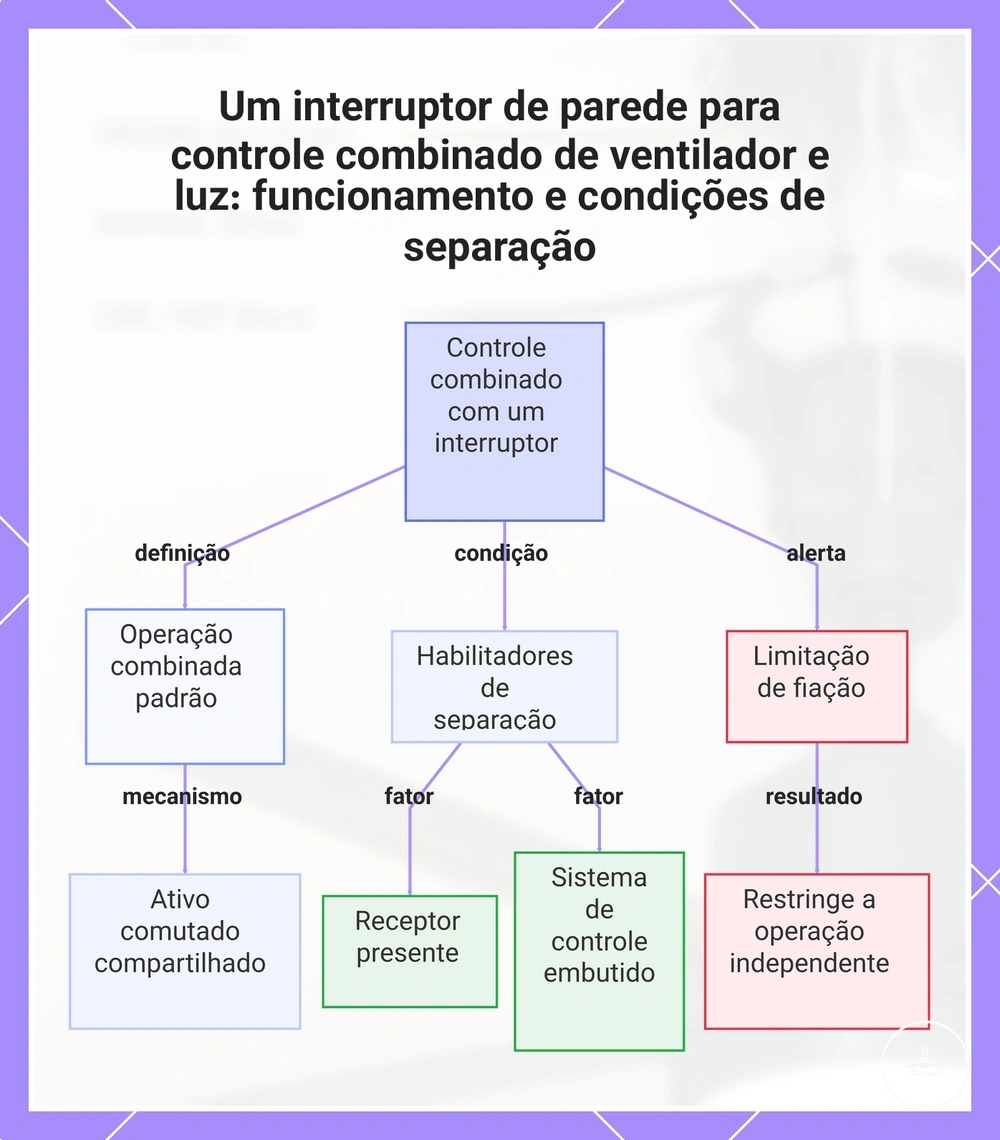

O gráfico abaixo mostra essa diferença entre comando comum de parede e separação interna das funções.
Interruptores de parede separados para controle do ventilador e da luz
Controles de parede separados para ventilador e luz exigem que cada função tenha um caminho de comando independente e compatível. Isso normalmente significa retornos separados até o ponto do ventilador, mas a quantidade e a identificação dos condutores dependem do projeto existente e do equipamento.
O que precisa estar verdadeiro para o controle separado
- Há dois comandos realmente independentes na infraestrutura, e não apenas dois fios de cor diferente.
- A função de cada retorno foi confirmada no circuito existente.
- O ventilador ou seu módulo de controle aceita entradas separadas para motor e luz.
- Neutro e condutor de proteção necessários ao equipamento estão disponíveis e identificados no ponto adequado.
Um condutor sobressalente não satisfaz automaticamente esses requisitos. Ele pode pertencer a outro circuito, estar desativado ou ter sido reutilizado; por isso, a presença física de um fio extra é apenas um dado de inspeção, não um valor de compatibilidade.

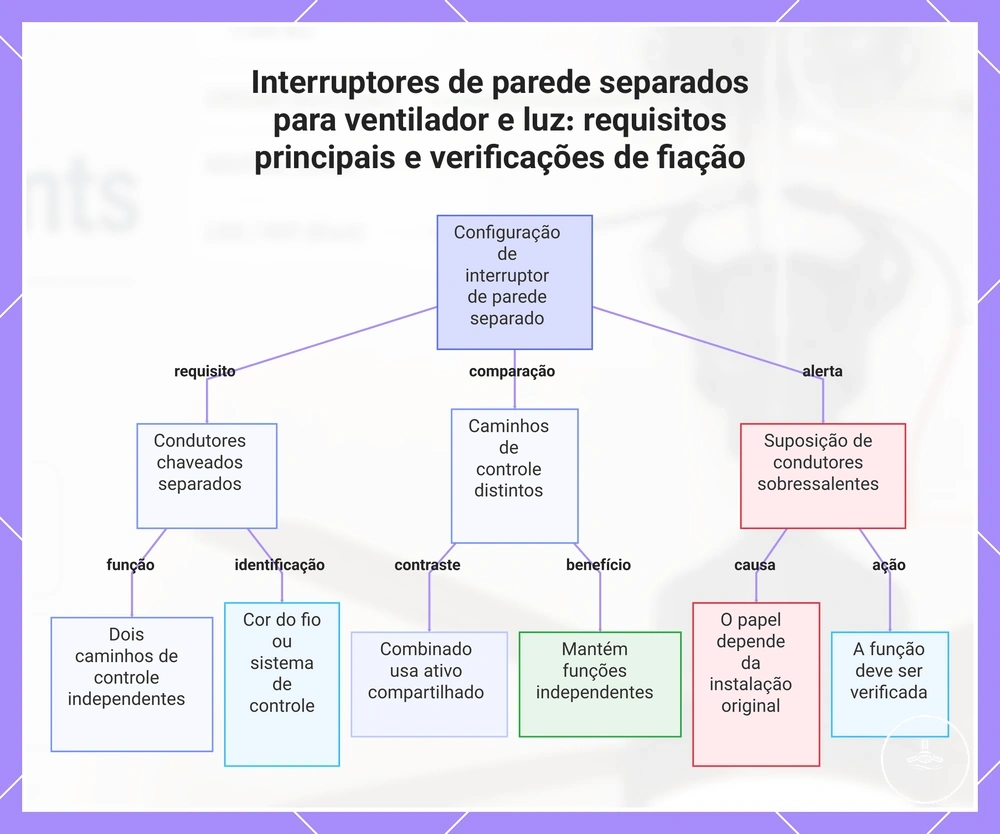

O gráfico abaixo resume os requisitos para controles separados e reforça a diferença entre condutor disponível e condutor identificado para a função correta.

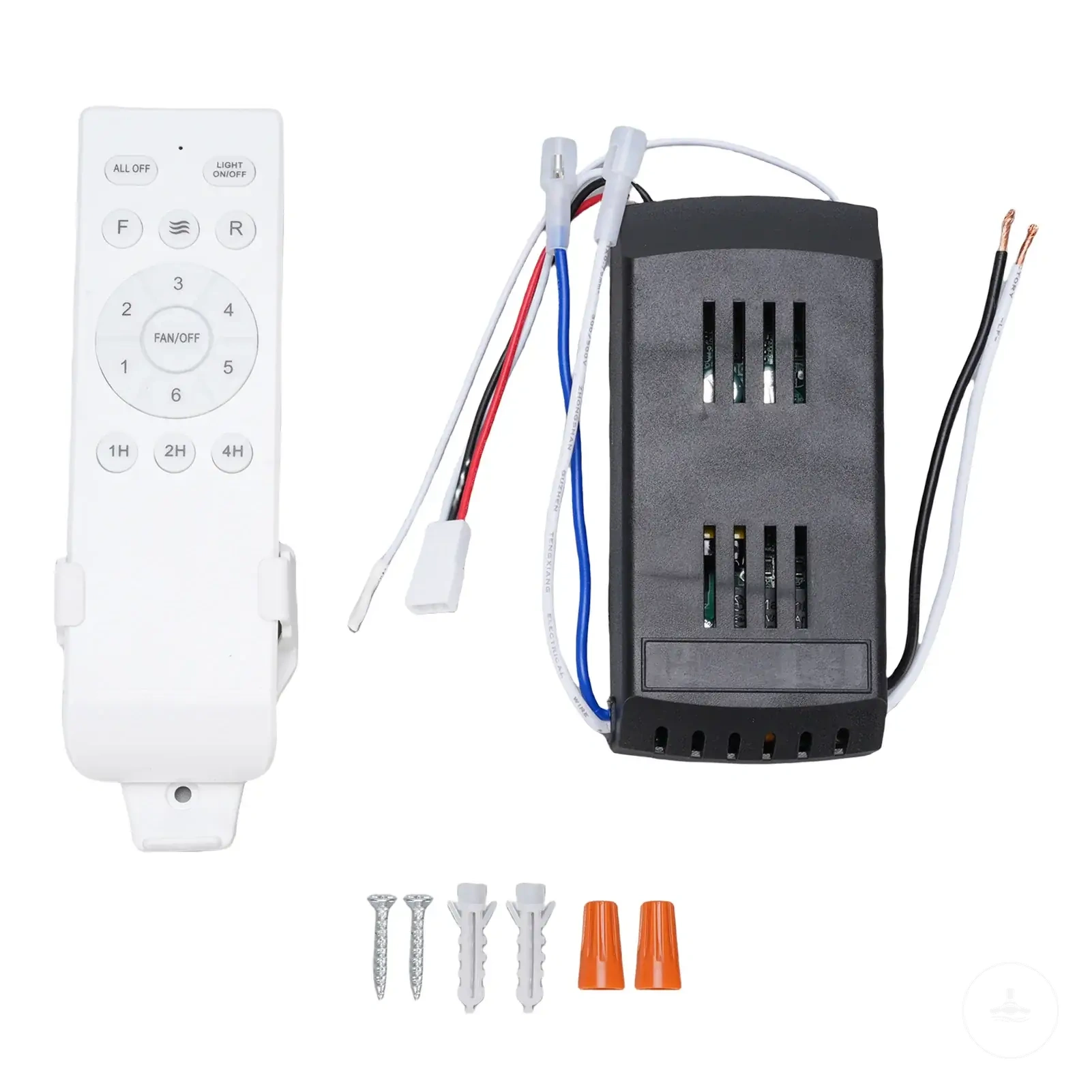

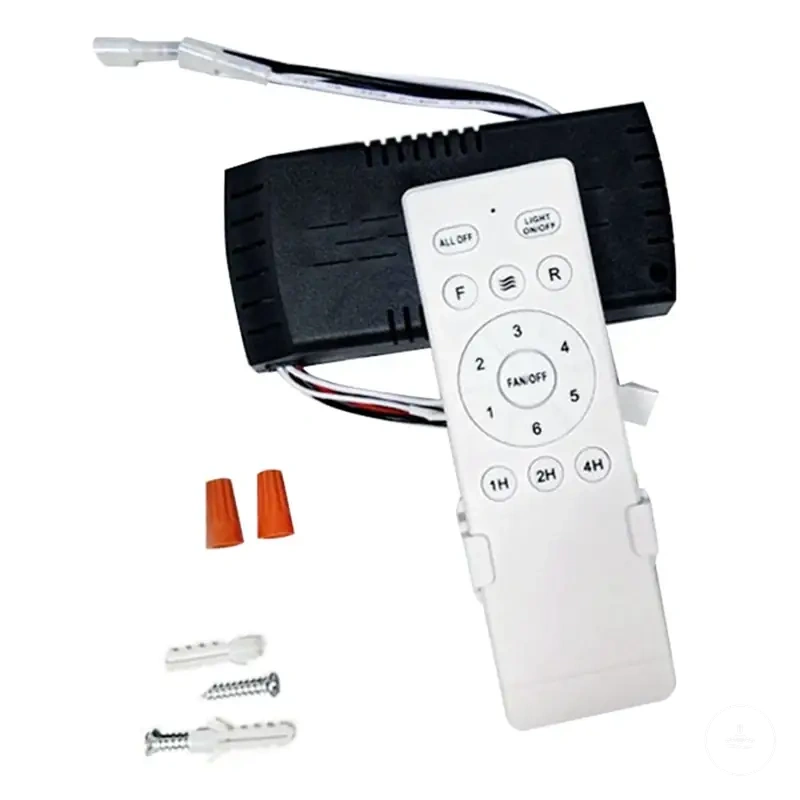

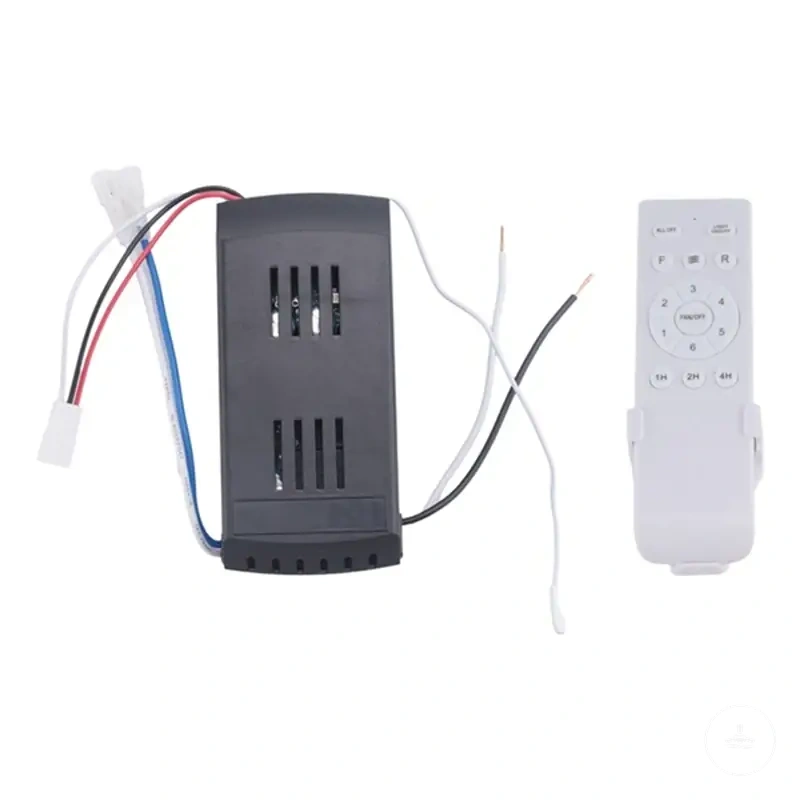

Fiação do receptor remoto entre a alimentação, o motor do ventilador e a luz
Um receptor remoto é um módulo intermediário de controle: ele recebe a alimentação prevista para o sistema e comanda as funções do motor e da luz por saídas próprias. A presença do receptor muda a lógica de controle, mas não elimina a necessidade de fase, neutro, proteção e compatibilidade corretamente definidos para o modelo.
Fluxo funcional, não esquema de ligação
Chega ao sistema conforme a instalação existente.
Deve corresponder ao que o fabricante especifica para o módulo.
O receptor diferencia as funções que ele foi projetado para comandar.
Recebem o comando de acordo com a arquitetura do ventilador.
Limite: nomes de terminais, cores e número de saídas variam entre modelos. O diagrama do fabricante é a referência do equipamento.
Por isso, a relação “alimentação → receptor → motor/luz” serve apenas para entender a hierarquia funcional. Ela não define quais fios devem ser unidos em um modelo específico, nem permite inferir que dois receptores diferentes usam os mesmos terminais.
Velocidade do motor, dimerização ou simples liga/desliga dependem dos recursos do receptor e do ventilador. Um receptor incompatível pode produzir ausência de função, comportamento instável ou risco de dano; a compatibilidade deve ser confirmada pelo tipo de motor, pela luz e pelo sistema de controle previstos pelo fabricante.
Fiação do receptor remoto e do interruptor de parede na mesma instalação
Quando receptor remoto e controle de parede coexistem, o ponto principal é definir quem controla o quê. O interruptor pode apenas fornecer ou interromper a alimentação do receptor, pode integrar um sistema de controle compatível ou, em uma configuração inadequada, competir com o receptor pelo comando da mesma função.
Use esta lista como verificação de compatibilidade do arranjo, não como instrução de ligação:
- Papel do interruptor: está claro se ele é alimentação geral, controlador compatível ou outro comando previsto pelo sistema.
- Compatibilidade: o controle de parede e o receptor foram projetados para coexistir com esse ventilador.
- Responsabilidade do receptor: está definido se ele comanda motor, luz ou ambos.
- Semposição de comandos: dois dispositivos não tentam regular a mesma função de maneiras incompatíveis.
Um arranjo estável tem responsabilidades de controle não ambíguas. Se desligar o interruptor remove a alimentação do receptor, o controle remoto naturalmente deixa de responder; se o controle de parede também tenta regular a mesma carga de modo incompatível, pode haver comportamento imprevisível. A solução deve seguir a arquitetura prevista pelo fabricante.
Pontos de conexão dentro da caixa de teto, canopla, receptor e kit de luz
Os pontos de conexão estão distribuídos entre a caixa de teto, a canopla, o receptor quando presente, o corpo do ventilador e o kit de luz. Cada local tem uma função diferente: suporte estrutural, passagem/proteção da fiação, controle eletrônico ou alimentação de uma carga.
Separar essas funções evita um erro comum de interpretação: o lugar onde os fios ficam acomodados não é necessariamente o componente que realiza o controle.
| Local | Função principal | O que identificar | Erro a evitar |
|---|---|---|---|
| Caixa de teto | Ponto da instalação fixa e suporte mecânico | Condição dos cabos, condutores disponíveis e adequação da fixação | Presumir que uma caixa de luminária suporta automaticamente os esforços de um ventilador |
| Canopla | Cobrir e acomodar a transição entre teto e ventilador | Espaço e organização compatíveis com o conjunto | Confundir a canopla com o elemento estrutural de suporte |
| Receptor | Gerenciar funções de controle quando o modelo usa esse módulo | Entradas, saídas e compatibilidade conforme o fabricante | Generalizar cores ou terminais de outro receptor |
| Corpo do ventilador | Abrigar o motor e interfaces do equipamento | Conexões previstas pelo diagrama do modelo | Tratar fios internos do produto como se fossem a fiação fixa do imóvel |
| Kit de luz | Realizar a função de iluminação | Interface prevista para a luz e para seu controle | Assumir defeito na luz antes de verificar alimentação e lógica de controle |
A caixa de teto e sua fixação pertencem ao domínio estrutural e elétrico da instalação; a canopla apenas cobre a região de montagem. Já receptor, motor e kit de luz pertencem ao equipamento. Separar instalação fixa de componentes do produto torna a leitura dos diagramas mais clara e reduz inferências erradas.
Suporte da caixa elétrica, aterramento e limites de segurança da fiação
A segurança da instalação depende de dois domínios que precisam estar corretos ao mesmo tempo: suporte mecânico para o ventilador em movimento e integridade elétrica do circuito, dos cabos, do aterramento e das conexões. Um sistema pode estar eletricamente funcional e ainda assim ser inadequado se a fixação não suportar o equipamento.
Antes de avaliar qualquer opção de controle, confirme os limites básicos abaixo. Se um deles estiver desconhecido ou comprometido, a compatibilidade do interruptor ou do receptor deixa de ser a prioridade.
- Caixa e fixação: devem ser adequadas ao peso e aos esforços dinâmicos do modelo, conforme as instruções do fabricante e a estrutura do teto.
- Cabos e isolação: não devem apresentar danos, sinais de aquecimento, esmagamento ou emendas cuja condição não possa ser avaliada.
- Condutor de proteção (terra): precisa manter sua função de proteção; não deve ser substituído por neutro nem reutilizado como retorno.
- Espaço de acomodação: conexões e eventual receptor precisam caber sem comprimir ou danificar os condutores.
- Condição de intervenção: trabalho em conexões elétricas exige circuito desenergizado e ausência de tensão verificada por pessoa qualificada.
- Competência profissional: quando a infraestrutura, a identificação dos condutores ou a adequação estrutural não são claras, a instalação deve ser avaliada por eletricista qualificado.
O suporte inadequado pode produzir movimento, vibração e falha mecânica; já falhas de isolação ou aterramento aumentam o risco elétrico. Esses riscos são independentes da conveniência do método de controle e não são resolvidos pela troca de receptor, interruptor ou controle remoto.
Para uma revisão focada em segurança, consulte as verificações de segurança elétrica. A página de fiação deve ser usada para entender relações de compatibilidade, não para substituir inspeção ou teste no ponto de instalação.
Somente depois de confirmar suporte, alimentação e segurança faz sentido comparar acessórios de controle. Os produtos abaixo são exemplos de receptores e controles já presentes nesta página; um acessório não corrige aterramento ausente, cabo danificado ou suporte inadequado. Verifique a compatibilidade do produto com o tipo de motor, a luz e a arquitetura de controle antes de seguir para o marketplace.

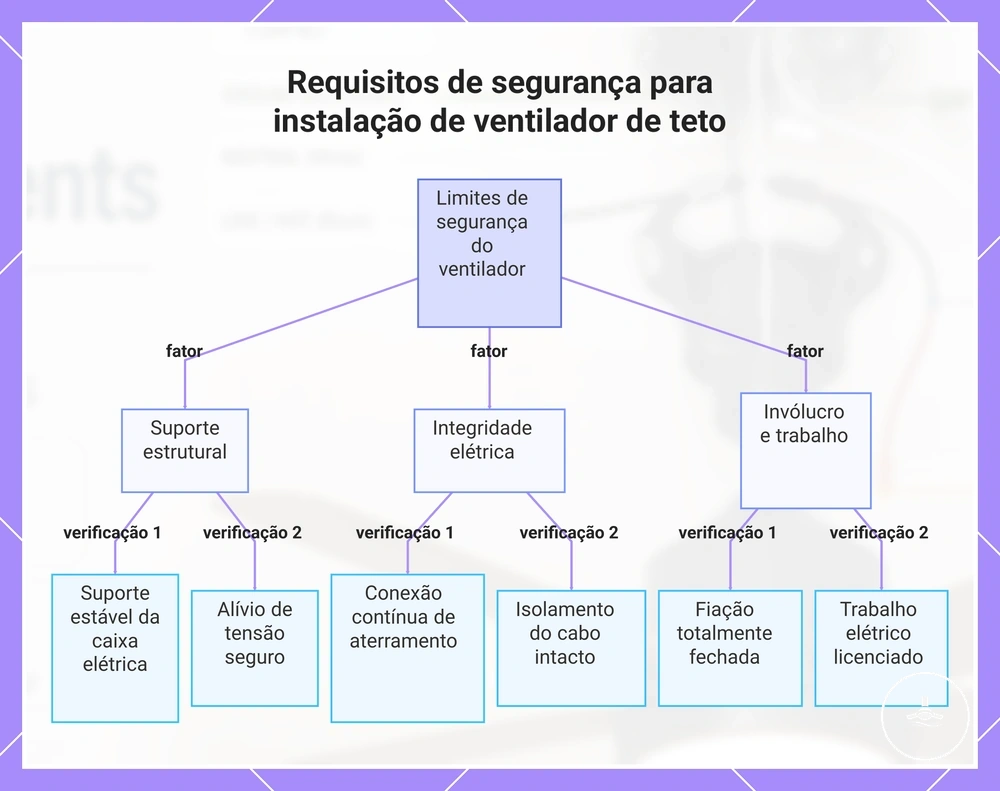

O gráfico abaixo resume visualmente os requisitos de segurança que precisam ser verificados antes de tratar a instalação como pronta para um ventilador de teto com luz.
Erros de fiação que podem impedir o funcionamento da luz do ventilador
Quando a luz do ventilador não funciona, erro de fiação é uma possibilidade, não a única causa. O mesmo sintoma pode vir de alimentação interrompida, saída do receptor, conexão inadequada, incompatibilidade de controle, lâmpada/LED, dimmer ou falha interna do equipamento.
A forma mais útil de organizar o diagnóstico é relacionar sintoma, hipótese e limite de interpretação antes de substituir componentes.
| Sintoma | Hipótese relacionada à fiação/controle | Também pode ser | Próxima verificação segura |
|---|---|---|---|
| Sem luz | Ausência de alimentação na função de iluminação, retorno incorreto ou saída do receptor não atuando | Lâmpada/LED, pareamento ou falha do kit de luz | Confirmar a arquitetura e as funções conforme o diagrama, sem presumir pela cor |
| Operação intermitente | Conexão instável ou alimentação/controle interrompidos | Receptor, fonte/driver da luz ou componente interno | Desenergizar e solicitar inspeção de conexões e componentes por pessoa qualificada |
| Cintilação | Controle ou dimmer incompatível, comando instável ou conexão deficiente | Driver LED, lâmpada ou qualidade da alimentação | Comparar a compatibilidade dos componentes antes de culpar um único condutor |
| Ventilador funciona, luz não | Função da luz pode ter caminho ou saída separados do motor | Kit de luz, receptor ou comando da luz | Verificar se o modelo usa controle separado e qual dispositivo comanda a luz |
| Nenhuma função responde | Alimentação geral ausente ou controle mestre interrompido | Disjuntor, receptor, controle de parede ou falha do equipamento | Tratar como falha do sistema inteiro, sem fazer pontes ou testes improvisados |
A saída do receptor e o tipo de controle merecem atenção porque podem afetar somente a luz, somente o motor ou ambos, dependendo da arquitetura. Por isso, o sintoma deve ser interpretado junto com o layout de controle descrito nas seções anteriores.
Também é importante separar defeitos do equipamento de problemas da instalação. Uma lâmpada ou módulo LED defeituoso, um receptor sem pareamento, um dimmer incompatível ou uma falha interna podem produzir sintomas parecidos com os de uma conexão elétrica incorreta.
Ao investigar uma luz de ventilador de teto que não funciona, compare primeiro o comportamento do motor e da luz. Se o problema principal for cintilação da luz do ventilador, a compatibilidade entre lâmpada/LED, driver, dimmer e receptor também entra no diagnóstico.

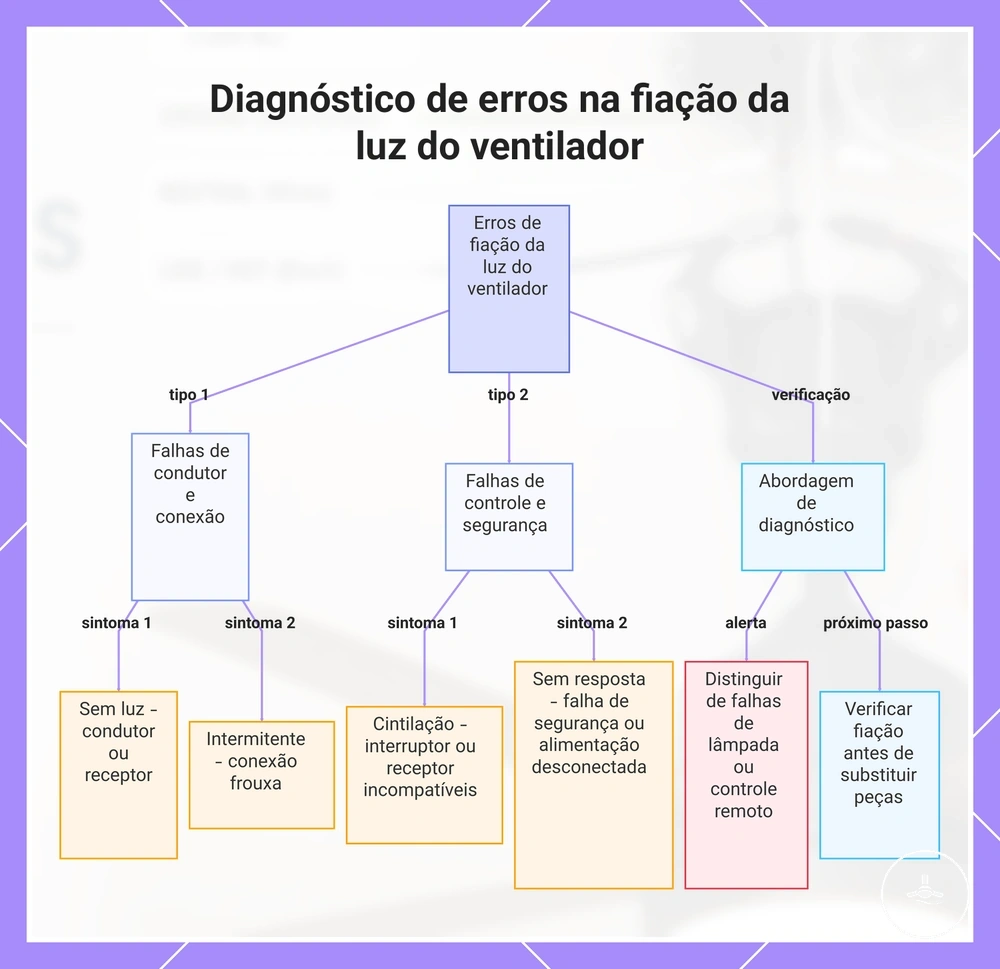

O gráfico abaixo organiza as hipóteses mais comuns. Ele serve para classificar o problema; qualquer inspeção de conexões deve ser feita com a instalação em condição segura e por pessoa qualificada.
