Verkabelungsanforderungen für Deckenventilatoren mit Licht

Für einen Deckenventilator mit Licht müssen vor allem vier Punkte zusammenpassen: der vorhandene Stromkreis, eindeutig identifizierte Leiter, die gewünschte Steuerungsart und eine für den Ventilator geeignete Deckenbefestigung. Aderfarben allein sind kein Nachweis der Leiterfunktion; maßgeblich sind die geprüfte Zuordnung, das Schaltbild des konkreten Geräts und der Zustand der festen Installation. Sind diese Punkte nicht eindeutig, sollte die feste Verdrahtung von einer Elektrofachkraft geprüft werden.

Die Steuerungsart legt anschließend fest, ob Ventilatormotor und Licht gemeinsam, über getrennte Wandschalter oder über einen kompatiblen Funkempfänger gesteuert werden. Der Ratgeber zu Deckenventilatoren mit Licht ordnet diese Verkabelungsfragen in Auswahl, Steuerung und Montage des Gesamtsystems ein.

Für die feste Elektroinstallation gilt dabei eine klare Grenze: Leiterfunktion und Spannungsfreiheit müssen fachgerecht festgestellt werden; sichtbare Aderfarben, frühere Belegung oder Produktbezeichnungen wie „universal“ ersetzen diese Prüfung nicht.

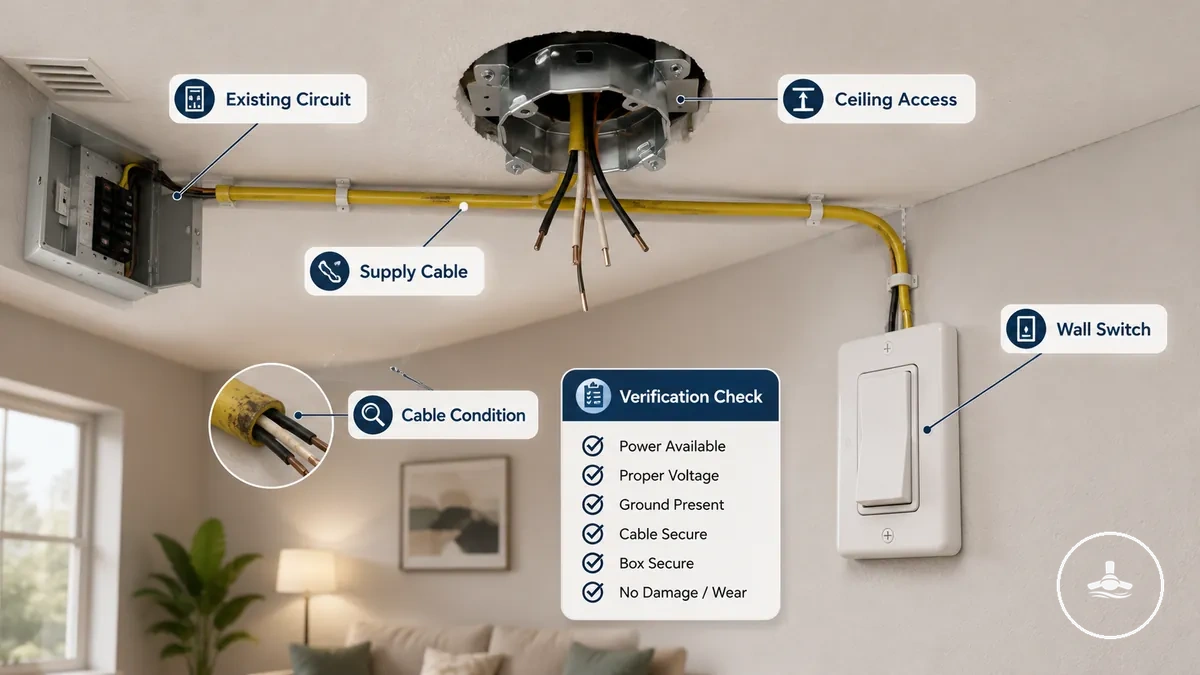

Bestehende Stromkreis- und Kabelbedingungen vor der Verkabelung eines Deckenventilators mit Licht

Vor der Auswahl einer Steuerungs- oder Empfängerlösung muss geklärt sein, ob der vorhandene Stromkreis und der Deckenanschlusspunkt die Installation überhaupt sinnvoll unterstützen. Die wichtigsten Prüfmerkmale sind Stromversorgung, vorhandene Steuerwege, Leiterzustand, Deckenbefestigung und Zugänglichkeit.

Ist einer dieser Punkte unklar, sollte die Verkabelungsplanung nicht aus dem sichtbaren Bestand abgeleitet werden. Dann ist eine Elektrofachkraft die richtige Anlaufstelle; die Montageanforderungen ergänzen die elektrische Bewertung um die mechanischen Voraussetzungen.

Aderfarben und Leiterrollen bei der Verkabelung von Deckenventilatoren mit Licht

Aderfarbe und Leiterfunktion sind nicht dasselbe. Für eine Seite mit deutscher Locale ist besonders wichtig: In heutigen festen Installationen kennzeichnet grün-gelb den Schutzleiter (PE) und blau in der Regel den Neutralleiter (N); Außenleiter werden häufig braun, schwarz oder grau geführt. Geräteleitungen, ältere Installationen und internationale Produkte können andere Farbcodes verwenden.

Deshalb muss die tatsächliche Rolle eines Leiters am Installationspunkt fachgerecht bestätigt werden. Das gilt besonders für geschaltete Außenleiter und für interne Leitungen eines Funkempfängers, bei denen Herstellerbezeichnungen wichtiger sind als eine vermeintlich „typische“ Farbe.

Die Tabelle trennt deutsche Installationsfarben von hersteller- oder regionsabhängigen Produktleitungen und nennt jeweils die praktische Bedeutung.

Kennzeichnung / Farbe	Typische Rolle im de-DE-Kontext	Wert für die Entscheidung	Wichtige Grenze
Grün-gelb	Schutzleiter (PE)	Fehlerschutz über die vorgesehene Schutzleiterverbindung des Geräts	Nicht als Betriebsleiter verwenden oder aus einer anderen Farbe ableiten
Blau	In heutigen festen Installationen in der Regel Neutralleiter (N)	Kann für Motor, Licht oder Empfänger als Neutralleiter erforderlich sein	Altanlagen und Sonderfälle müssen geprüft werden
Braun / Schwarz / Grau	Außenleiter oder geschalteter Außenleiter	Versorgungs- oder Steuerweg für Motor bzw. Licht möglich	Welche Ader dauerhaft oder geschaltet ist, ergibt sich nicht sicher aus der Farbe
Schwarz / Rot / Weiß / Grün in Geräte- oder Importleitungen	Hersteller- oder regionsabhängige Funktion	Kann Motor-, Licht-, Neutral- oder Steuerfunktion bezeichnen	Nur nach dem Schaltbild des konkreten Produkts zuordnen

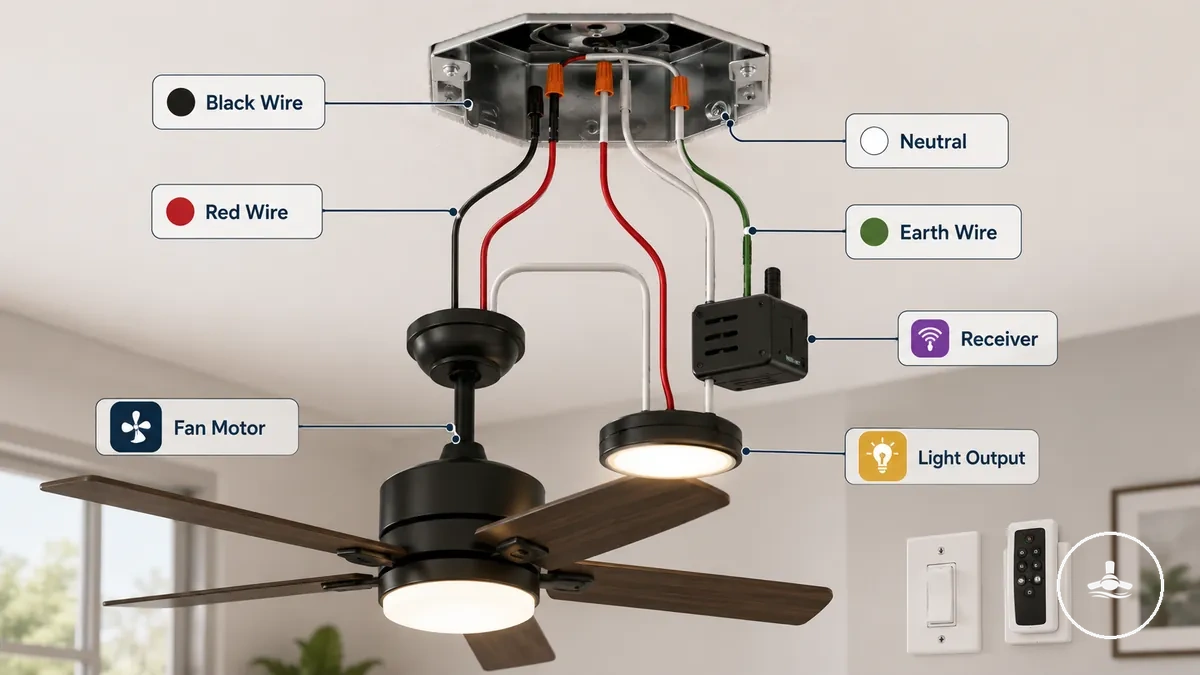

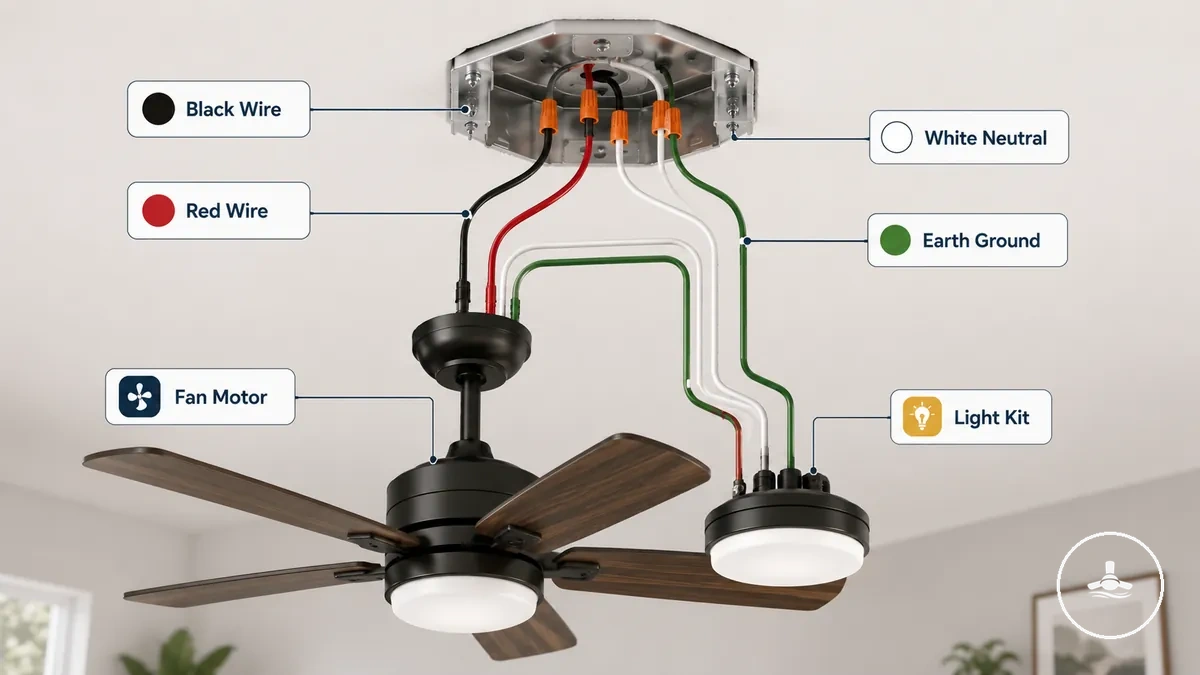

Schwarze, rote, weiße und grüne Adern bei Ventilator- und Lichtverbindungen

Schwarze, rote, weiße oder grüne Adern können an Deckenventilatoren, Empfängern oder importierten Anschlussleitungen vorkommen. Für eine deutsche feste Installation bilden sie jedoch keinen universellen Farbcode; maßgeblich ist die dokumentierte und geprüfte Funktion.

• Schwarz: kann in der festen Installation ein Außenleiter sein und in Geräteanschlüssen eine Motor- oder Versorgungsfunktion haben; die konkrete Rolle muss bestätigt werden.
• Rot: ist bei vielen internationalen oder älteren Systemen hersteller- bzw. installationsabhängig und darf nicht pauschal als Lichtleiter interpretiert werden.
• Weiß: kann bei internationalen Produkten eine Neutral- oder Steuerfunktion haben; diese Bedeutung lässt sich nicht auf die deutsche Gebäudeinstallation übertragen.
• Grün gegenüber grün-gelb: eine rein grüne Geräteader ist nicht automatisch mit dem in Deutschland üblichen grün-gelben Schutzleiter gleichzusetzen.

Damit bleibt die semantische Trennung eindeutig: Farbe = Hinweis, Leiterrolle = bestätigte Funktion. Erst die Leiterrolle ist für Motor-, Licht- oder Empfängersteuerung entscheidend.

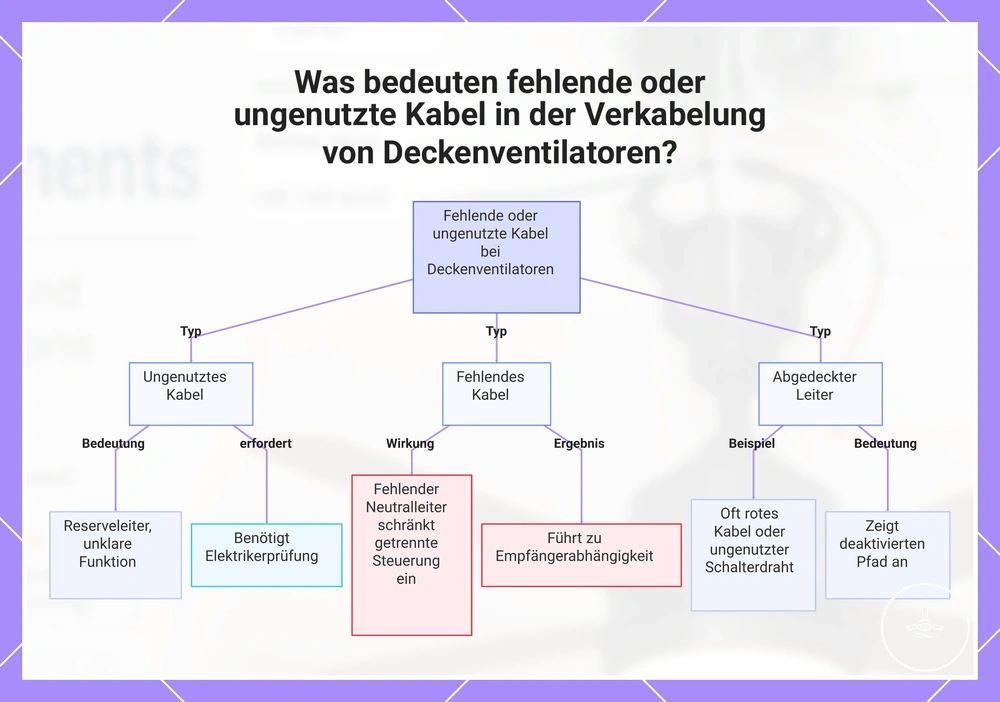

Unbenutzte oder fehlende Adern in üblichen Deckenventilator-Verkabelungskonfigurationen

Eine unbenutzte oder fehlende Ader sagt vor allem etwas über die verfügbaren Steuerungswege aus. Entscheidend ist nicht, ob „noch ein Draht da ist“, sondern ob dessen Funktion bekannt ist und ob die gewünschte Steuerungsart einen zusätzlichen geschalteten Leiter, Neutralleiter oder einen kompatiblen Empfänger benötigt.

Befund	Was er bedeutet	Praktische Folge
Unbenutzte / abgedeckte Ader	Funktion ist unbekannt oder aktuell nicht genutzt	Nicht als Reserve für Motor oder Licht annehmen; zuerst identifizieren lassen
Kein separater geschalteter Steuerweg	Motor und Licht können nicht ohne Weiteres über zwei getrennte Wandschalter geführt werden	Gemeinsame Steuerung oder ein kompatibles Empfängersystem kann je nach Gerät die passendere Architektur sein
Neutralleiter am benötigten Anschlusspunkt fehlt	Ein Gerät oder Empfänger, der N benötigt, kann dort nicht bestimmungsgemäß versorgt werden	Produkt nicht durch Farbannahmen „anpassen“; Installation bzw. Gerätekonzept fachlich prüfen
Leiter vorhanden, Funktion unklar	Physische Verfügbarkeit ist noch keine nutzbare Eignung	Getrennte Steuerung erst nach bestätigter Zuordnung planen

Fehlende Leiter führen also nicht automatisch zu Empfängerbetrieb. Ein Empfänger ist nur dann eine Option, wenn Versorgung, Neutralleiterbedarf, Motorart und Anschlussbelegung des konkreten Systems dazu passen.

Steuerungslayouts, die die Verkabelung von Ventilator und Licht verändern

Das Steuerungslayout bestimmt, welche elektrischen Pfade getrennt oder gemeinsam genutzt werden. Für die Auswahl zählt deshalb nicht die Zahl sichtbarer Adern allein, sondern die Kombination aus vorhandenen Steuerwegen und der Steuerlogik des Ventilators.

Steuerungslayout	Typische Voraussetzung	Ergebnis	Entscheidungsgrenze
Ein Wandschalter	Ein gemeinsamer geschalteter Versorgungsweg	Motor und Licht werden häufig gemeinsam freigegeben	Unabhängige Bedienung braucht zusätzliche interne Steuerlogik, z. B. einen kompatiblen Empfänger
Getrennte Wandschalter	Unabhängige, eindeutig identifizierte Steuerwege	Motor und Licht können separat geschaltet werden	Eine ungenutzte Ader ist erst nach bestätigter Funktion nutzbar
Funkempfänger	Zum System passende Versorgung und kompatibler Empfänger	Empfänger verteilt Steuerbefehle auf Motor und Licht	Pinbelegung, Motorart und Lichtausgang sind herstellerspezifisch
Wandschalter + Funkempfänger	Kompatible Rollenverteilung zwischen Wandgerät und Empfänger	Wandschalter kann Versorgung freigeben, Empfänger übernimmt die Funktionssteuerung	Zwei konkurrierende Drehzahl- oder Dimmersteuerungen können inkompatibel sein

Wenn der vorhandene Stromkreis das gewünschte Layout nicht unterstützt, ist eine andere Steuerungsarchitektur oder eine Anpassung der festen Installation nötig. Der Beitrag zu Wandsteuerungen und smarten Steuerungen vertieft die Auswahl der Steuerungsmethode.

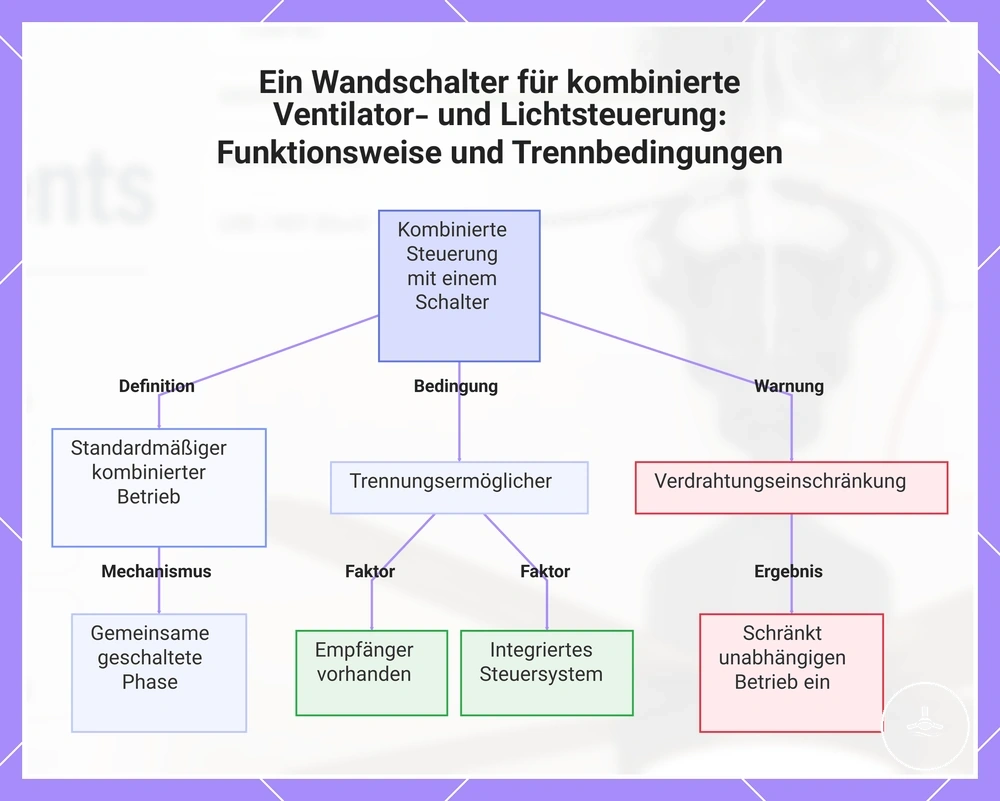

Ein Wandschalter für kombinierte Ventilator- und Lichtsteuerung

Bei einem einzelnen Wandschalter liegt häufig nur ein gemeinsamer geschalteter Versorgungsweg am Ventilator an. Motor und Licht werden dann gemeinsam freigegeben, sofern das Gerät nicht intern zwischen beiden Funktionen trennt.

• Ohne zusätzliche Steuerlogik: Motor und Licht reagieren typischerweise gemeinsam auf den Wandschalter.
• Mit kompatiblem Empfänger: Der Wandschalter kann lediglich die Versorgung freigeben, während der Empfänger Motor und Licht getrennt steuert.
• Mit geräteinterner Steuerung: Eine Trennung kann ebenfalls möglich sein, wenn der Hersteller sie ausdrücklich vorsieht.

Der einzelne Wandschalter ist damit kein Beweis für ausschließlich gemeinsame Bedienung; entscheidend ist, ob der Ventilator selbst eine getrennte Steuerlogik besitzt.

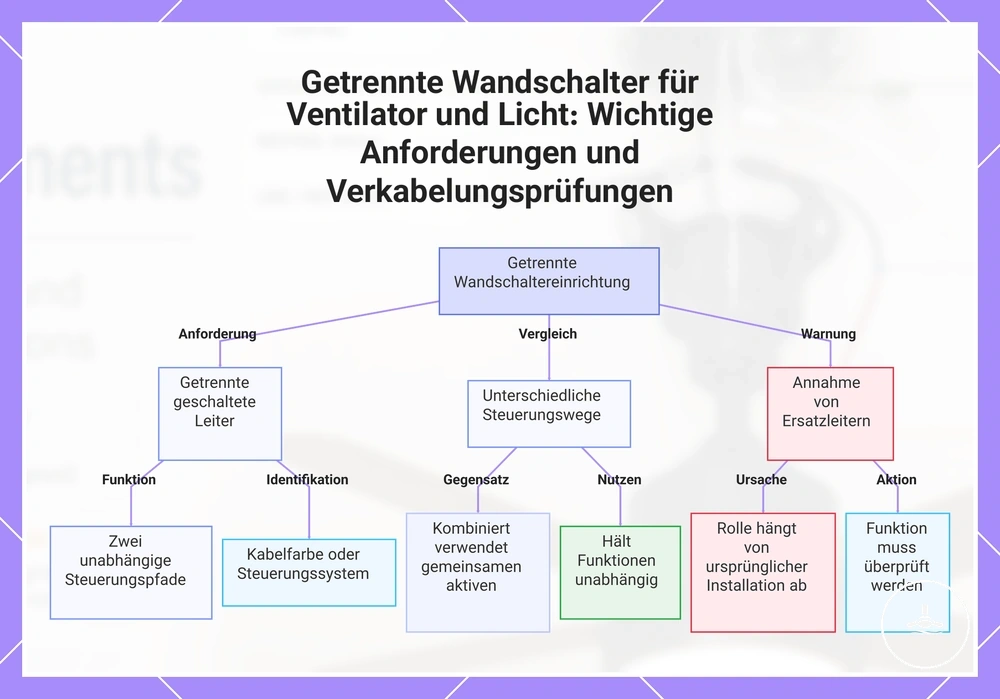

Getrennte Wandschalter für Ventilator- und Lichtsteuerung

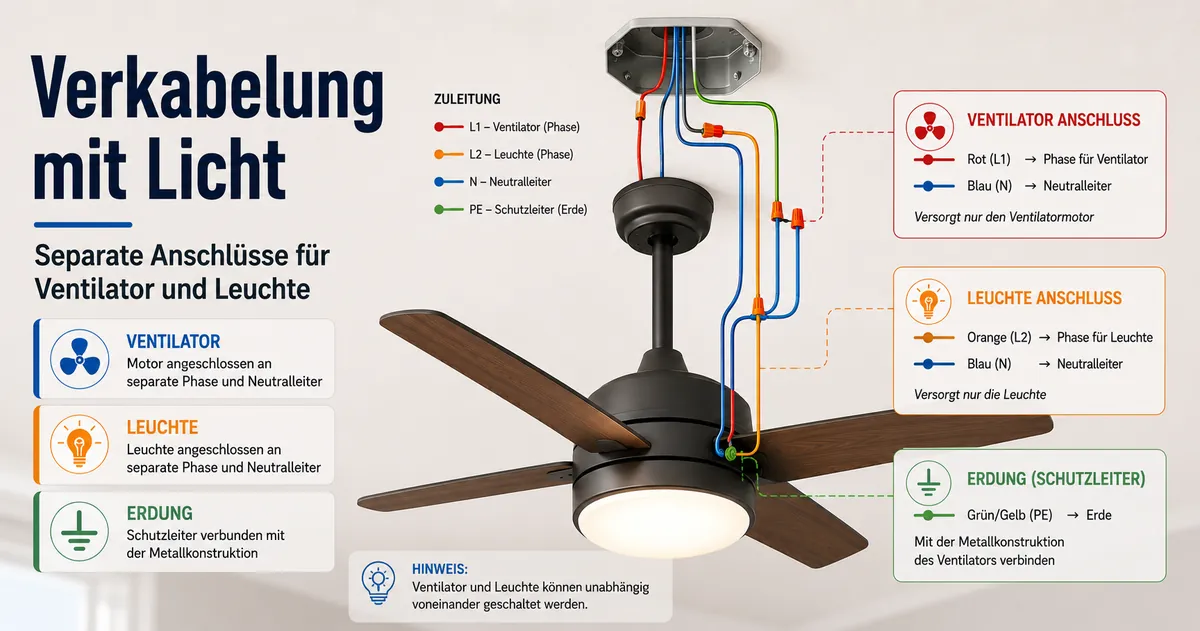

Getrennte Wandschalter setzen voraus, dass Motor und Licht über unabhängig steuerbare Pfade angesprochen werden können. Zwei Schalter an der Wand reichen nicht aus, wenn am Deckenanschlusspunkt nur ein gemeinsamer geschalteter Leiter oder eine nicht kompatible Geräteelektronik vorhanden ist.

Kriterium	Für getrennte Wandsteuerung	Wenn nicht erfüllt
Steuerwege	Getrennte, eindeutig identifizierte geschaltete Pfade oder ein vom Hersteller vorgesehenes Mehrkanalsystem	Gemeinsame Steuerung oder anderes kompatibles Steuerungskonzept prüfen
Leiterfunktion	Jeder benötigte Leiter ist fachgerecht identifiziert	Reserve- oder Altadern nicht nach Farbe zuweisen
Gerätekompatibilität	Ventilator und Licht besitzen getrennte Eingänge bzw. eine passende Steuerlogik	Getrennte Schalter erzeugen keine unabhängige Funktion

Besonders wichtig ist die Unterscheidung zwischen „zusätzliche Ader vorhanden“ und „zusätzlicher nutzbarer Steuerweg bestätigt“.

Verkabelung des Funkempfängers zwischen Stromversorgung, Ventilatormotor und Licht

Ein Funkempfänger sitzt funktional zwischen Versorgung und den gesteuerten Funktionen des Ventilators. Er verändert die Steuerlogik, nicht die grundlegenden Anforderungen an Versorgung, Schutzleiter, Neutralleiterbedarf und sichere Anschlussbedingungen.

Verkabelung von Fernbedienung und Wandschalter in derselben Installation

Bei einer Kombination aus Wandschalter und Funkempfänger muss eindeutig sein, welches Bauteil welche Steuerungsaufgabe übernimmt. Ein übliches kompatibles Konzept ist, dass der Wandschalter die Versorgung freigibt und der Empfänger anschließend Motor- und Lichtfunktion verwaltet; andere Systeme können abweichende Herstellerlogik verwenden.

Wenn zwei Regler dieselbe Funktion gleichzeitig beeinflussen sollen, ist die Kombination nicht automatisch kompatibel. Dann sollte die Steuerung nach dem Herstellerkonzept und nicht nach einer allgemeinen „Universal“-Annahme ausgewählt werden.

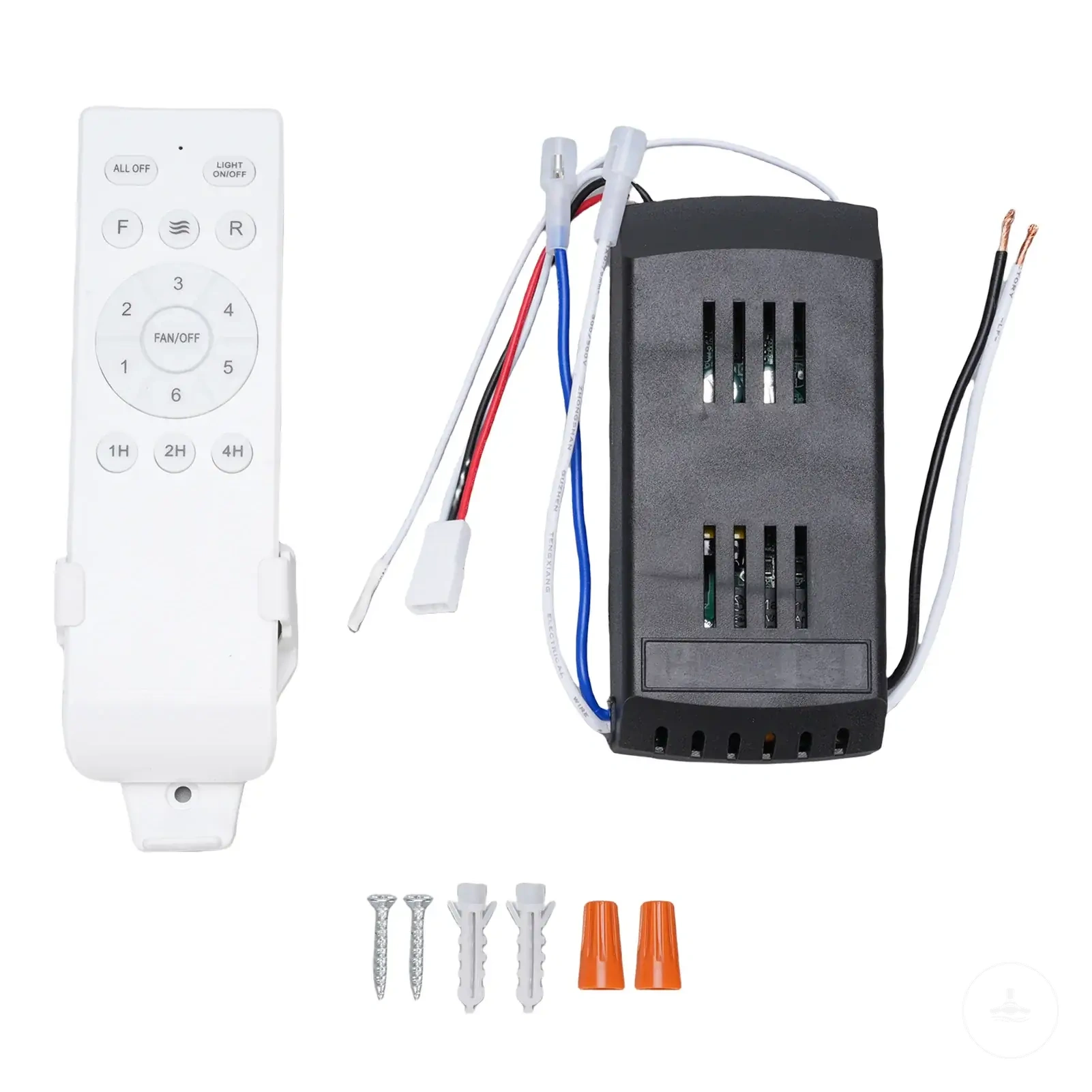

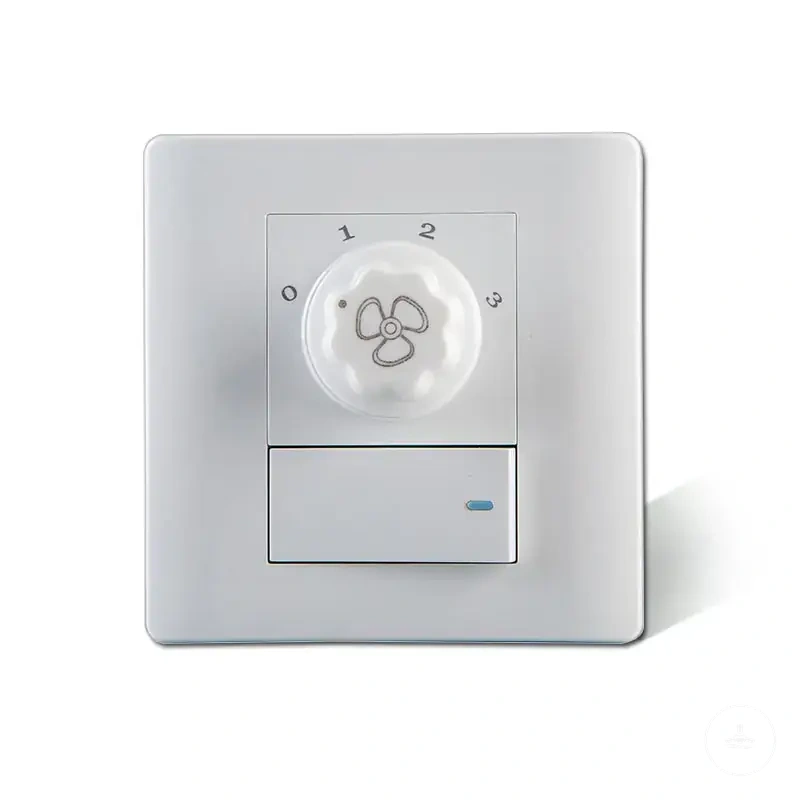

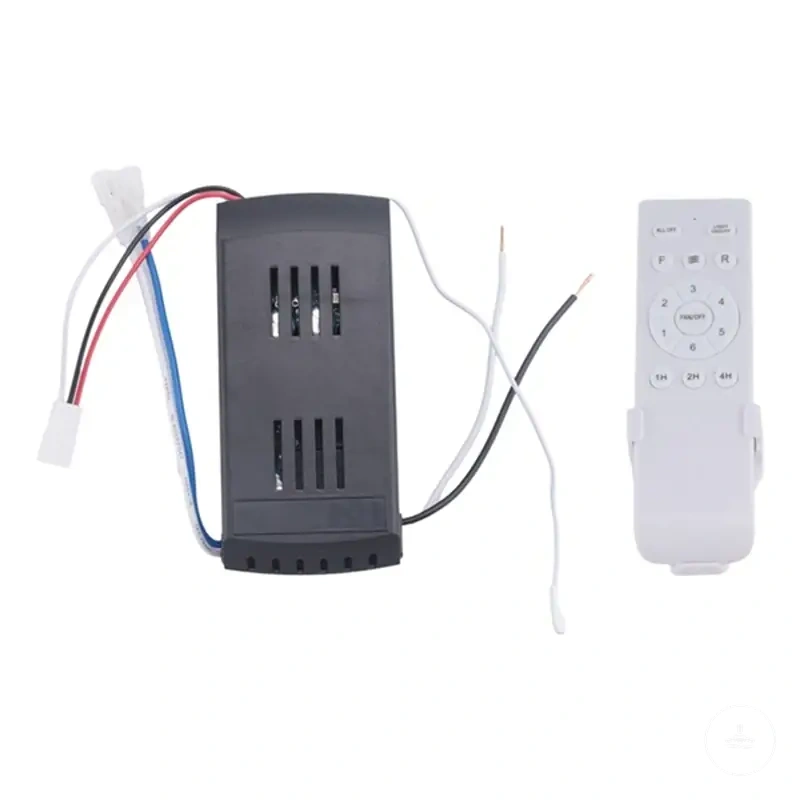

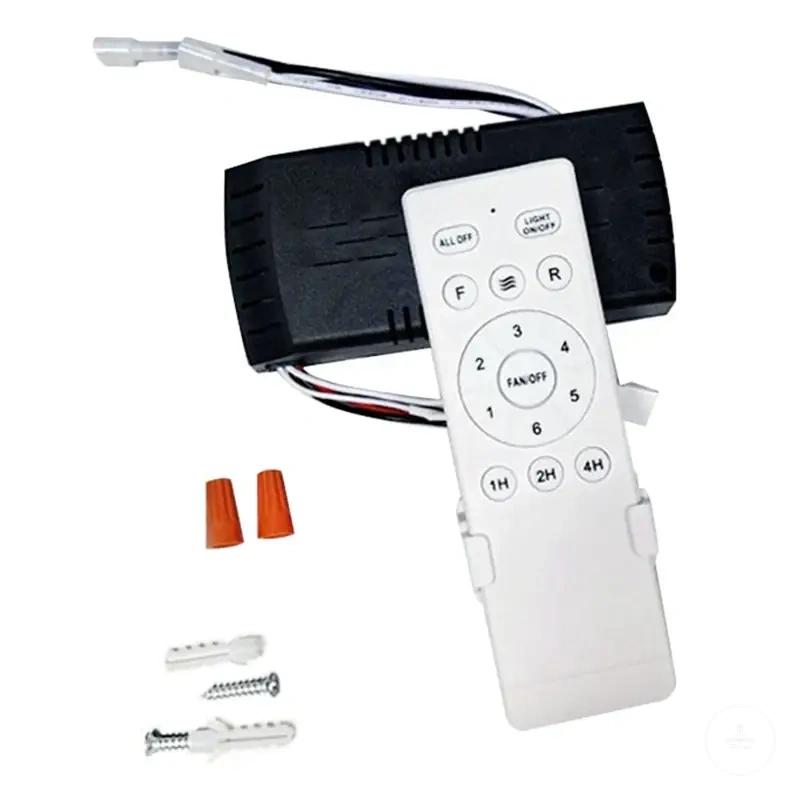

Hier findest du die bereits vorhandenen Produktbeispiele für Empfänger- und Wandsteuerungen. Vergleiche sie erst nach den oben genannten Kompatibilitätskriterien; aktuelle Angebotsdetails können sich beim Drittanbieter ändern.

Anschlusspunkte in Deckenanschlussdose, Abdeckung, Empfänger und Lichtsatz

Die elektrischen und mechanischen Anschlusspunkte liegen dicht beieinander, erfüllen aber unterschiedliche Aufgaben. Die Deckenanschlussdose bzw. der Deckenauslass führt die Gebäudeinstallation und kann zugleich Teil der mechanischen Befestigung sein; Empfänger, Ventilatorgehäuse und Lichtsatz gehören dagegen zur geräteinternen Funktionskette.

Die folgende Übersicht trennt Ort, Funktion und Fehlinterpretationsrisiko.

Ort	Anschlussrolle	Was zu identifizieren ist	Risiko bei Fehlidentifikation
Deckenanschlussdose / Deckenauslass	Versorgungspunkt und Teil der Montageumgebung	Versorgungsleitungen, Schutzleiter und geeignete Befestigung	Elektrischen Anschluss nicht mit ausreichender Ventilatorbefestigung gleichsetzen
Baldachin / Abdeckung	Abdeckung und Einbauraum für Anschluss bzw. Empfänger	Kabelverlauf, Klemmen und verfügbarer Einbauraum	Zu wenig Raum kann Leitungen oder Empfänger mechanisch belasten
Funkempfänger	Steuerungsmodul zwischen Versorgung und Gerätefunktionen	Herstellerseitige Eingänge, Ausgänge und kompatible Steckverbinder	Falsche Zuordnung kann Motor- oder Lichtsteuerung verhindern
Ventilatorgehäuse	Motor- und Elektronikeinheit	Vorgesehene Schnittstelle zur Motorsteuerung	Motorart oder Elektronik darf nicht aus Aderfarben abgeleitet werden
Lichtsatz	Beleuchtungseinheit	Vorgesehener Lichtanschluss und ggf. Dimmfunktion	Inkompatible Lichtsteuerung kann Ausfall oder Flackern verursachen

Strukturelle Tragfähigkeit und elektrische Anschlussfunktion sind zwei getrennte EAV-Beziehungen: Ein elektrisch geeigneter Deckenauslass kann mechanisch ungeeignet sein, und eine stabile Befestigung sagt nichts über die korrekte Leiterzuordnung aus.

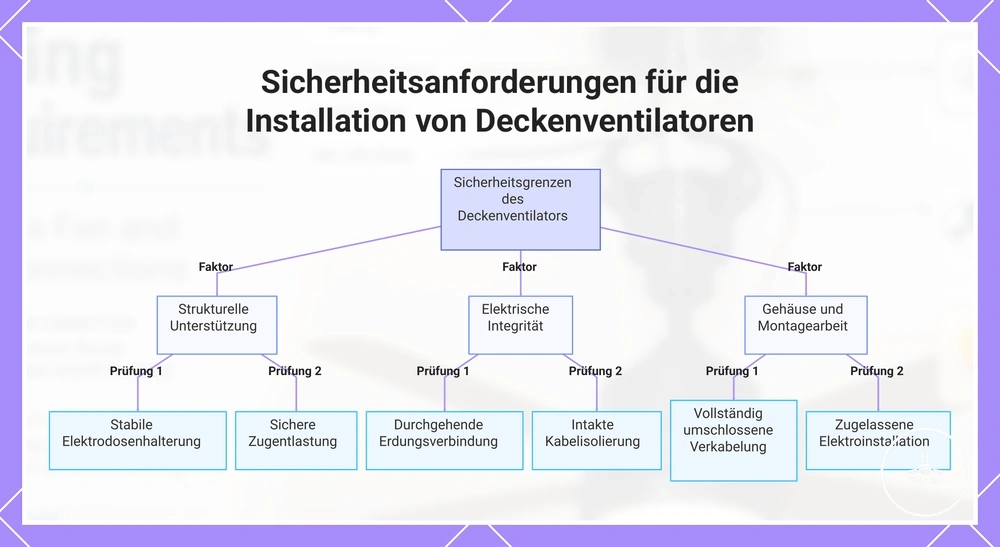

Elektrodosen-Befestigung, Erdung und Verkabelungs-Sicherheitsgrenzen

Die Sicherheitsgrenze wird nicht durch einen einzelnen Faktor bestimmt. Für einen Deckenventilator mit Licht müssen mechanische Befestigung, Schutzleiter, Leitungszustand, Zugentlastung und geschützte Anschlussstellen zusammen geeignet sein.

Eine geeignete Verkabelung ist erst dann gegeben, wenn elektrische und mechanische Voraussetzungen gleichzeitig erfüllt sind. Ein funktionierender Probelauf allein beweist weder eine sichere Schutzleiterführung noch eine ausreichende Deckenbefestigung.

Die elektrischen Sicherheitsprüfungen helfen dabei, diese Punkte als Prüfgrenzen statt als bloße Funktionsmerkmale zu betrachten.

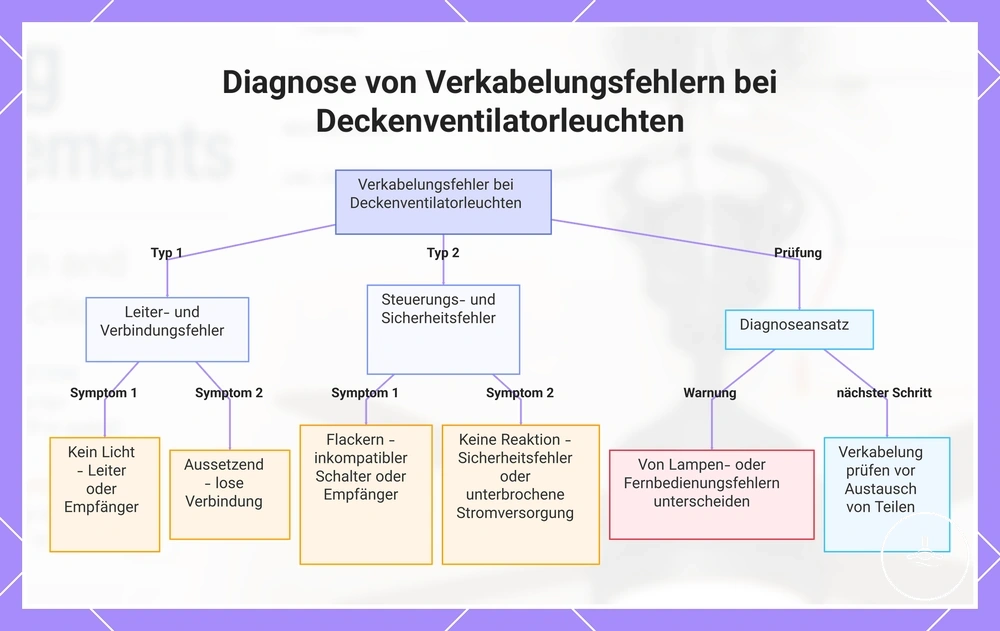

Verkabelungsfehler, die das Funktionieren des Ventilatorlichts verhindern können

Wenn das Ventilatorlicht nicht funktioniert oder flackert, ist die Verkabelung nur eine mögliche Ursachenklasse. Steuerung, Empfänger, Leuchtmittel bzw. LED-Modul und interne Elektronik können ähnliche Symptome erzeugen; deshalb sollte die Diagnose vom Symptom zur möglichen Ursache und dann zur sicheren Prüfung führen.

Symptom	Mögliche Ursache	Sicher prüfen lassen / prüfen	Interpretation
Kein Licht	Unterbrochener Lichtpfad, falsche Zuordnung, Empfängerausgang oder defekte Lichtkomponente	Versorgung, Empfängerstatus und Herstelleranschlüsse systematisch unterscheiden	Kein Licht beweist nicht automatisch einen Defekt des Lichtsatzes
Flackern	Lose Verbindung, inkompatible Dimm-/Steuerung, instabiler Empfängerausgang oder LED-Kompatibilität	Steuerungsart und Gerätekompatibilität klären; feste Anschlüsse bei Verdacht fachlich prüfen lassen	Flackern kann elektrisch oder elektronisch verursacht sein
Unregelmäßiger Betrieb	Kontaktproblem, Empfängerproblem oder konkurrierende Steuerbefehle	Beobachten, ob das Verhalten vom Wand- oder Funkbefehl abhängt; keine Leiter nach Farbe umklemmen	Die zeitliche Abhängigkeit hilft, Steuerung von Versorgung zu unterscheiden
Keine Reaktion von Motor und Licht	Versorgung unterbrochen, Schalterstellung, Schutzorgan oder gemeinsamer Steuerpfad betroffen	Zuerst vorgelagerte Versorgung und Steuerfreigabe klären	Wenn beide Funktionen ausfallen, liegt die gemeinsame Ursache oft vor den getrennten Ausgängen

Ein Problem am Empfängerausgang oder ein inkompatibler Schalter kann also dieselbe sichtbare Folge wie eine falsche Leiterzuordnung haben. Symptomähnlichkeit ist keine Ursachengleichheit.

Bei einem nicht funktionierenden Ventilatorlicht oder einem flackernden Ventilatorlicht sollten deshalb zuerst Steuerungszustand, Empfänger- und Lichtkompatibilität sowie der gemeinsame Versorgungspfad voneinander abgegrenzt werden; Arbeiten an der festen Verdrahtung gehören bei Unklarheit zur Elektrofachkraft.
