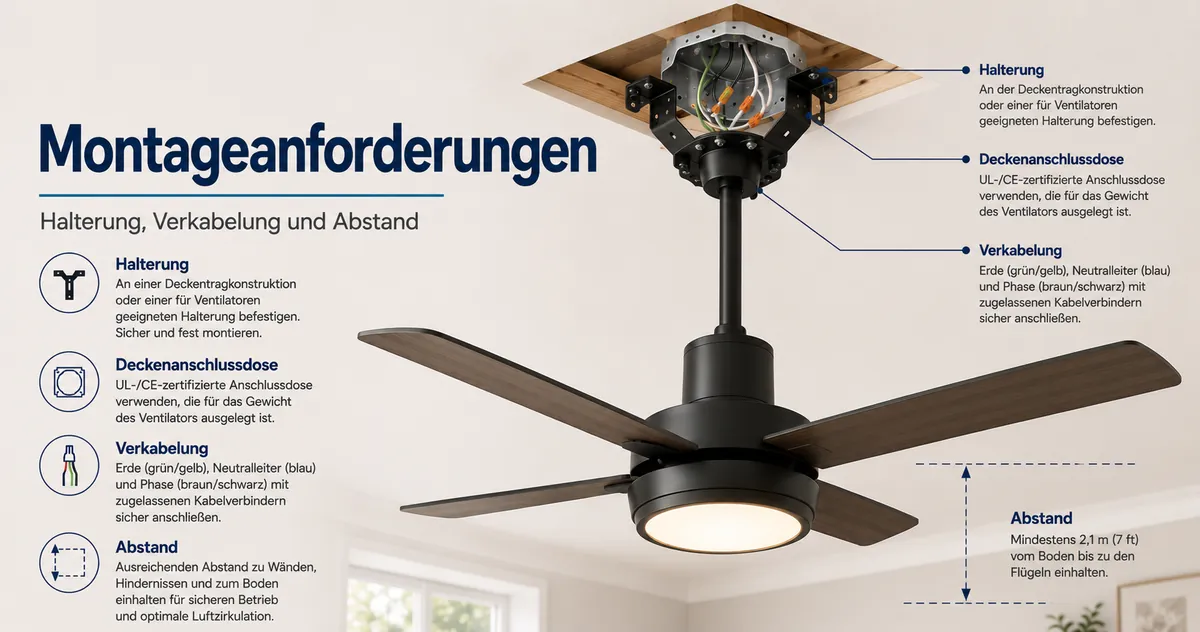

Montageanforderungen und Grenzen für Deckenventilatoren mit Licht
Ein vorhandener Lichtanschluss kann nur dann für einen Deckenventilator mit Licht genutzt werden, wenn Tragstruktur, Freiraum, elektrische Versorgung und Steuerung sowie das Montagesystem zum gewählten Ventilator passen. Vorhandener Strom allein belegt keine tragfähige Ventilatorbefestigung; bleibt eine dieser Bedingungen unklar, sollte die Montage erst nach Klärung des offenen Punkts beginnen.

Montagepunkt prüfen: vier Bedingungen müssen zusammenpassen
Die Prüfung fasst die zentralen Beziehungen des Artikels zusammen. Wählen Sie für jede Bedingung Ja, Nein oder Unklar; das Ergebnis ist eine Vorprüfung und ersetzt weder Herstellerangaben noch eine erforderliche Prüfung durch eine Elektrofachkraft.
Entscheidungsregel: Ein „Nein“ bedeutet, dass die betreffende Hürde zuerst behoben werden muss. „Unklar“ ist kein „Ja“; offene Struktur- oder Elektrofragen sollten vor der Montage fachlich geklärt werden.
Prüfen Sie den Montagepunkt in der Reihenfolge Tragstruktur → Freiraum → Elektrik/Steuerung → Montagesystem. Für die Produktauswahl vor dieser Standortprüfung bietet die Hauptseite zu Deckenventilatoren mit Licht den breiteren Überblick; hier steht die Eignung des konkreten Installationspunkts im Mittelpunkt.

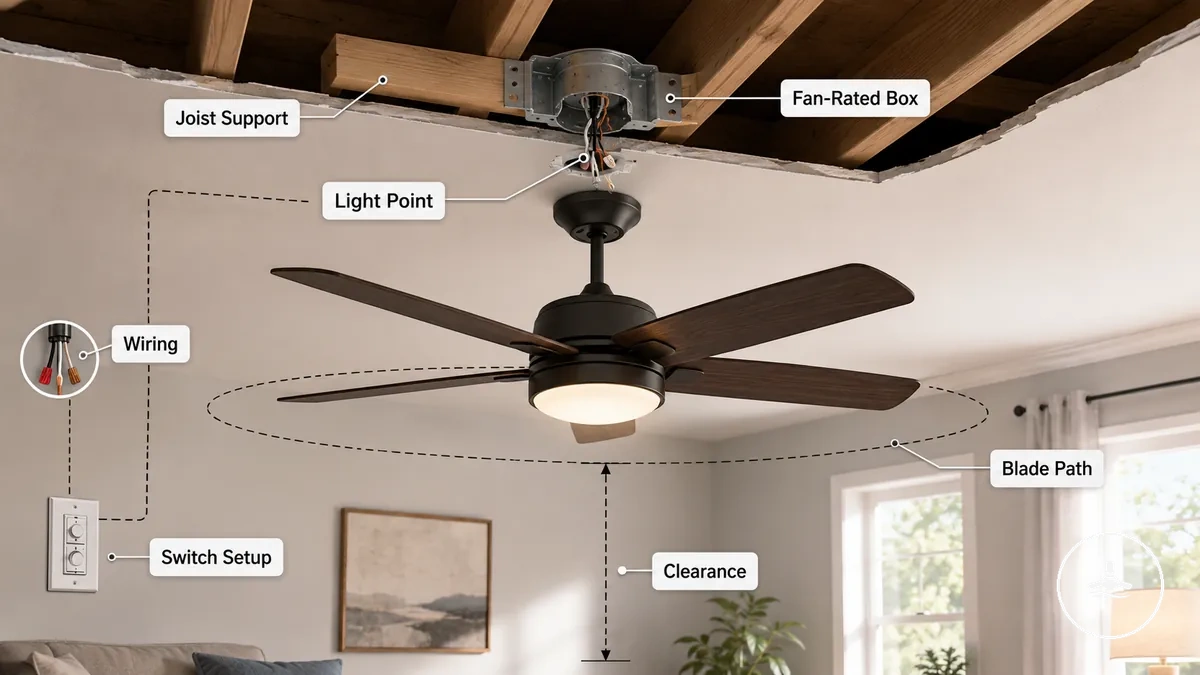

Installationsbedingungen vor dem Austausch einer Leuchte
Eine vorhandene Leuchte kann nur dann durch einen Deckenventilator mit Licht ersetzt werden, wenn Montageort, Tragstruktur, Verkabelung, Steuerungsanordnung und Freiraum gemeinsam geeignet sind. Ein vorhandener Lichtpunkt ist lediglich der elektrische Ausgangspunkt; er bestätigt weder die Tragfähigkeit noch die mechanische Eignung für einen rotierenden Ventilator.
Ein Lichtpunkt kann Strom bereitstellen, ohne eine für Ventilatorbetrieb ausgelegte tragfähige Befestigung zu besitzen. Die Deckendose muss für die Ventilatorlast geeignet und sicher an einem Deckenbalken, einer Verstrebung oder einer anderen tragenden Konstruktion befestigt sein. Zusätzlich müssen Verkabelung und Steuerung zur vorgesehenen Kombination aus Ventilatormotor, Licht und gegebenenfalls Fernbedienungsempfänger passen.
Abstützung und Freiraum sollten überprüft werden, bevor der Austausch als geeignet angesehen wird. Überprüfen Sie diese Installationsbedingungen, bevor Sie den vorhandenen Lichtpunkt für einen Deckenventilator mit Licht nutzen:
- Leuchtenposition: Der Montagepunkt sollte Rotorblattbahn, Luftstrom und die Unterkante des Lichtmoduls so positionieren, dass keine Kollision mit Wänden, Türen, Möbeln oder anderen Bauteilen entsteht.
- Deckendosentyp: Die Deckendose sollte ausdrücklich für den Ventilatorbetrieb geeignet sein und mit einer tragfähigen Befestigung zusammenwirken; eine nur für Leuchten vorgesehene Dose reicht dafür nicht aus.
- Strukturelle Abstützung: Der Montagepunkt sollte an einem Balken, einer Verstrebung oder einer geeigneten strukturellen Befestigung angebracht sein, anstatt sich nur auf eine nur für Leuchten vorgesehene Dose zu verlassen.
- Schalteranordnung: Die Schalter- und Steuerungsanordnung sollte mit der beabsichtigten Ventilator- und Lichtsteuerung übereinstimmen, insbesondere wenn eine getrennte Steuerung oder ein Fernbedienungsempfänger benötigt wird.
- Deckenmaterial: Das Oberflächenmaterial darf nicht mit der Tragstruktur verwechselt werden. Entscheidend ist, dass die Befestigung in einer geeigneten tragenden Konstruktion verankert werden kann.
- Zugang zur Tragstruktur: Der Zugang zu Deckenbalken oder Verstrebung beeinflusst, ob der vorhandene Punkt fachgerecht für die Ventilatorlast vorbereitet werden kann.
- Raumfreiraum: Rotorblattbahn, Wandabstand, Türbewegung, Möbel und Unterkante des Lichtmoduls müssen genügend nutzbaren Freiraum lassen.

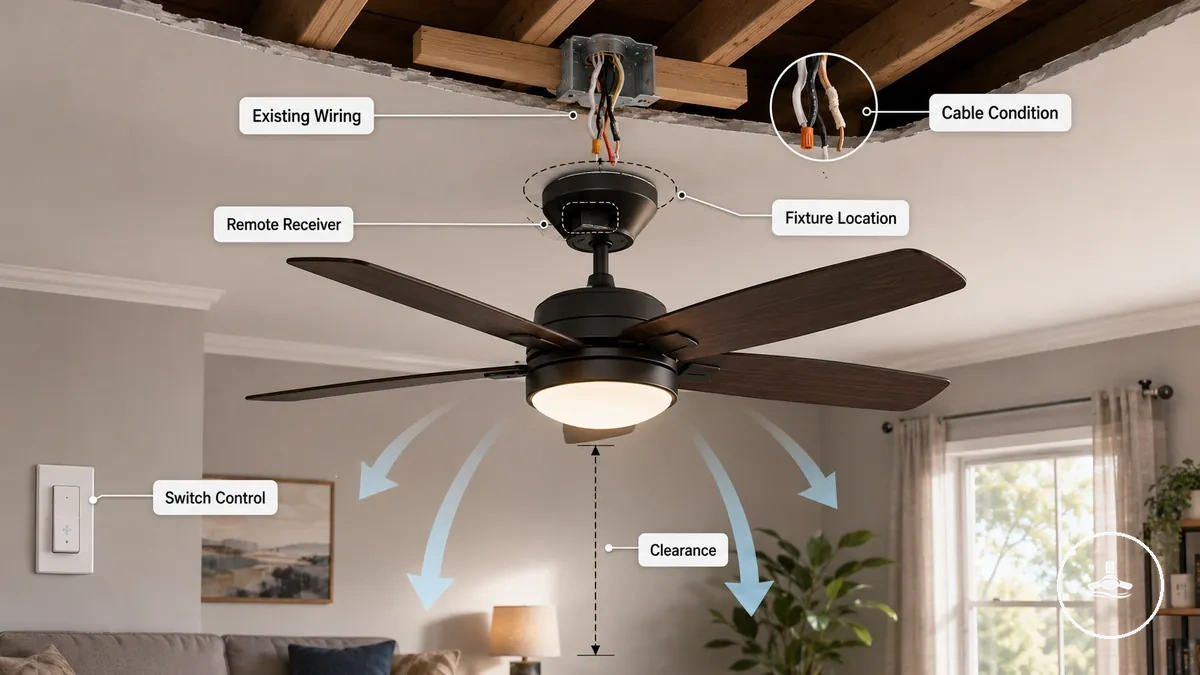

Grenzen der vorhandenen Verkabelung, Schaltersteuerung und Leuchtenposition
Die vorhandene Verkabelung, Schaltersteuerung und Leuchtenposition bestimmen, ob der Austausch einer Leuchte durch einen Deckenventilator mit Licht unkompliziert, eingeschränkt oder mit Änderungen verbunden ist. Das bloße Vorhandensein von elektrischen Leitungen bestätigt nicht, dass die Installation für den vorgesehenen Ventilator- und Lichtbetrieb bereit ist.
Die vorhandene Verkabelung unterstützt möglicherweise nur einen Teil der erforderlichen Steuerungseinrichtung, abhängig vom Kabelzustand und der Schalteranordnung. Die Platzierung des Fernbedienungsempfängers kann ebenfalls vom verfügbaren Platz in der Abdeckhaube abhängen. Die Leuchtenposition sollte dennoch einen geeigneten Luftstrom und ausreichenden Freiraum bieten, auch wenn bereits Strom verfügbar ist.
- Schaltersteuerung: Der Wandschalter sollte zur vorgesehenen Ventilator- und Lichtsteuerungsanordnung passen; eine getrennte Ventilator- und Lichtsteuerung kann von der vorhandenen Verkabelung abhängen.
- Fernbedienungsempfänger: Der verfügbare Empfängerplatz in der Abdeckhaube kann einschränken, ob ein Fernbedienungsempfänger installiert werden kann.
- Kabelzustand: Die vorhandene Verkabelung muss möglicherweise überprüft werden, wenn der Kabelzustand unsicher ist.
- Leuchtenposition: Der Leuchtenpunkt sollte einen angemessenen Luftstrom ermöglichen und ausreichenden Freiraum für die Rotorblattbahn bieten.
- Freiraum: Nahe Wände, Möbel oder Deckenelemente sollten die Ventilatorbewegung oder die Lichtposition nach der Installation nicht einschränken.
Deckenstruktur und geeignete Deckendosen für Deckenventilatoren
Ein Deckenpunkt für einen rotierenden Ventilator benötigt eine tragfähige, für Deckenventilatorbetrieb geeignete Befestigung und nicht nur einen Anschluss für eine Leuchte. Maßgeblich sind die Tragkonstruktion, die Eignung der Deckendose, ihre Befestigung und die Lastübertragung auf Balken oder Verstrebung.
Eine ventilatorgeeignete Deckendose ist Teil des Lastpfads, ersetzt aber nicht die Tragstruktur. Der Montagepunkt sollte an einer geeigneten tragenden Konstruktion befestigt sein, damit Gewicht, Anlaufmomente und betriebsbedingte Vibrationen aufgenommen werden können. Eine nur für Leuchten vorgesehene Deckendose kann den elektrischen Anschluss bereitstellen, ohne für diese mechanischen Belastungen geeignet zu sein.
Die konkrete Eignung hängt vom Ventilatormodell, dem Zustand der Decke und den örtlichen Installationsbedingungen ab. Improvisierte Befestigungen sind kein Ersatz für einen nachweislich geeigneten Lastpfad vom Montagebügel bis zur tragenden Konstruktion.
| Bauteil / Zustand | Last- oder Befestigungsfunktion | Entscheidungswert |
|---|---|---|
| Ventilatorgeeignete Deckendose | Für Ventilatorbetrieb vorgesehene Dose bzw. Halterung | Nur zusammen mit einer sicheren Verankerung in der Tragkonstruktion geeignet; eine nur für Leuchten vorgesehene Dose ist kein Ersatz. |
| Befestigung der Deckendose | Lastübertragung auf Deckenbalken oder geeignete Verstrebung | Der Lastpfad muss in die Tragkonstruktion führen; die Deckendose allein bestätigt keine ausreichende Befestigung. |
| Deckenstruktur | Tragfähiger Untergrund am Montagepunkt | Beschädigte, schwache oder nicht überprüfbare Tragstruktur bedeutet: Montagepunkt noch nicht als geeignet behandeln. |
| Ventilatorgewicht und -bewegung | Statische Last plus betriebsbedingte Bewegung und Vibration | Befestigung und Dose müssen zum konkreten Ventilatormodell passen; ein universeller Lastwert sollte nicht ohne Modell- und Systemangaben angenommen werden. |
| Deckenoberfläche | Verkleidung über der eigentlichen Tragstruktur | Gipskarton, Paneele oder andere Oberflächen bestätigen für sich allein keine ventilatorgeeignete Verankerung. |
| Zugang zur Tragkonstruktion | Möglichkeit, Balken oder Verstrebung sicher zu erreichen | Fehlender Zugang kann eine andere zulässige Befestigungsmethode oder eine fachliche Bewertung erforderlich machen. |
Abstützung der Abzweigdose und Befestigung am Deckenbalken
Die Deckendose muss an einer geeigneten tragenden Konstruktion wie einem Deckenbalken oder einer dafür vorgesehenen Verstrebung befestigt sein, bevor sie als Teil der Ventilatorbefestigung genutzt wird. Kennzeichnung und tragfähige Verankerung erfüllen unterschiedliche Funktionen: Die Kennzeichnung beschreibt die Eignung der Dose, die Verankerung schließt den Lastpfad zur Decke.
Bei älteren Deckendosen oder verdeckten Befestigungen reicht das sichtbare Erscheinungsbild nicht aus. Eine Kennzeichnung für Ventilatorbetrieb ist hilfreich, aber auch Befestigungsart, Zustand der Tragstruktur und fester Sitz der Verbindung müssen nachvollziehbar sein.
- Kennzeichnung für Ventilatorbetrieb: Prüfen Sie, ob Dose bzw. Halterung für den Einsatz mit einem Deckenventilator vorgesehen ist; eine reine Leuchtendose erfüllt diese Funktion nicht automatisch.
- Deckenbalken oder Verstrebung: Bestätigen Sie, dass die Befestigung tatsächlich in eine geeignete tragende Konstruktion führt und nicht nur in die Deckenverkleidung.
- Befestigungselemente: Prüfen Sie, ob die Befestigungselemente sicher erscheinen, da eine lose Befestigung unerwünschte Bewegungen zulassen kann.
- Bewegung am Montagepunkt: Spürbares Spiel oder Bewegung ist ein Warnsignal; die Befestigung sollte vor der Montage des Ventilators geklärt werden.
- Nur Deckenverkleidung als Halt: Gipskarton oder eine vergleichbare Verkleidung allein bestätigt keine geeignete Ventilatorbefestigung; erforderlich ist ein tragfähiger Lastpfad dahinter.

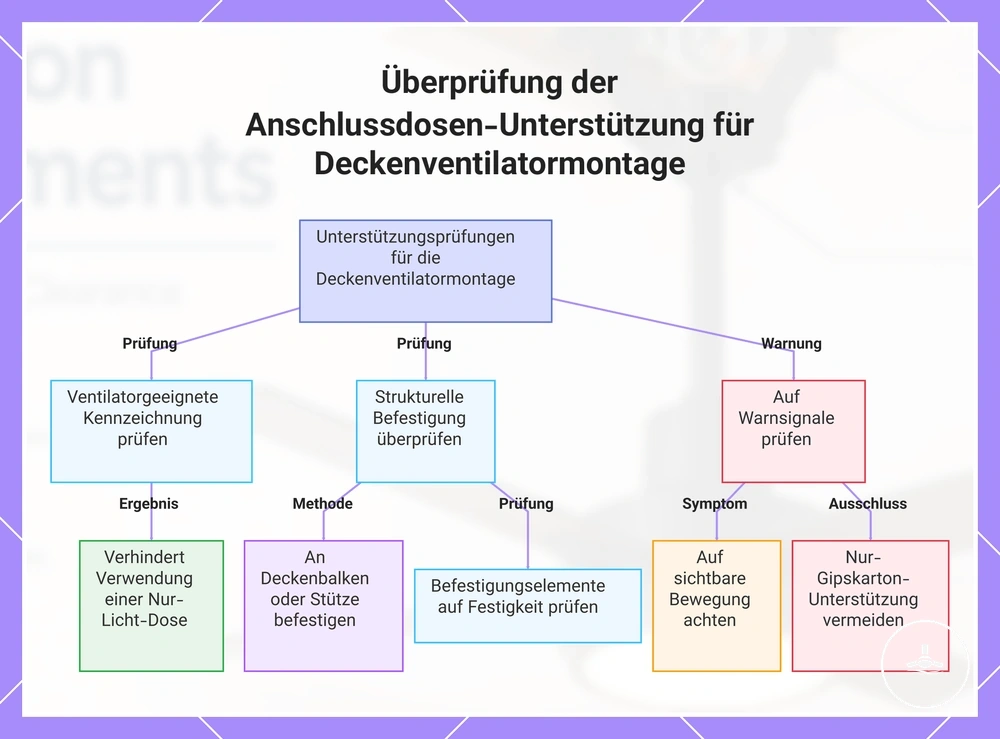

Dieses Diagramm zeigt die wichtigsten Prüfungen, um zu bestätigen, dass eine Anschlussdose für die Deckenventilatormontage ausreichend unterstützt ist.
Anforderungen an Montagebügel und Befestigungsmaterial
Der Montagebügel überträgt die Ventilatorbaugruppe auf den tragfähigen Montagepunkt. Der Bügel muss zum Ventilatormodell und zum vorgesehenen Befestigungspunkt passen; Befestigungsmaterial kann eine ungeeignete Deckenkonstruktion nicht kompensieren.
Befestigungsmittel, Abdeckhaube und Montagemethode müssen als System zusammenpassen. Die Anforderungen können sich zwischen Pendelstange und deckennaher Montage unterscheiden; ein Sicherungsseil sollte nur eingesetzt werden, wenn es für das Modell vorgesehen ist und den Herstellerangaben entspricht.
Überprüfen Sie das Befestigungsmaterial vor der Installation:
- Montagebügel: Bestätigen Sie, dass der Montagebügel zum tragfähigen Montagepunkt und zum Ventilatormodell passt, damit die Last auf die vorgesehene Tragstruktur übertragen wird.
- Mitgelieferte Schrauben und Befestigungselemente: Verwenden Sie die mitgelieferten Schrauben und kompatiblen Befestigungselemente, die für den Ventilator vorgesehen sind, da generisches Material möglicherweise nicht für die Montagebedingungen geeignet ist.
- Abdeckhaube: Prüfen Sie, ob die Abdeckhaube korrekt zum Montagebügel passt und ausreichenden Freiraum für die vorgesehene Installation bietet.
- Pendelstange oder Deckenmontage: Überprüfen Sie, ob das Befestigungsmaterial zur gewählten Pendelstangen- oder Deckenmontage-Schnittstelle passt, anstatt die beiden Methoden als austauschbar zu behandeln.
- Sicherungsseil: Bestätigen Sie gegebenenfalls, dass das Sicherungsseil für den Ventilator und die Montagemethode geeignet ist, und befolgen Sie die Herstelleranweisungen, sofern vorhanden.

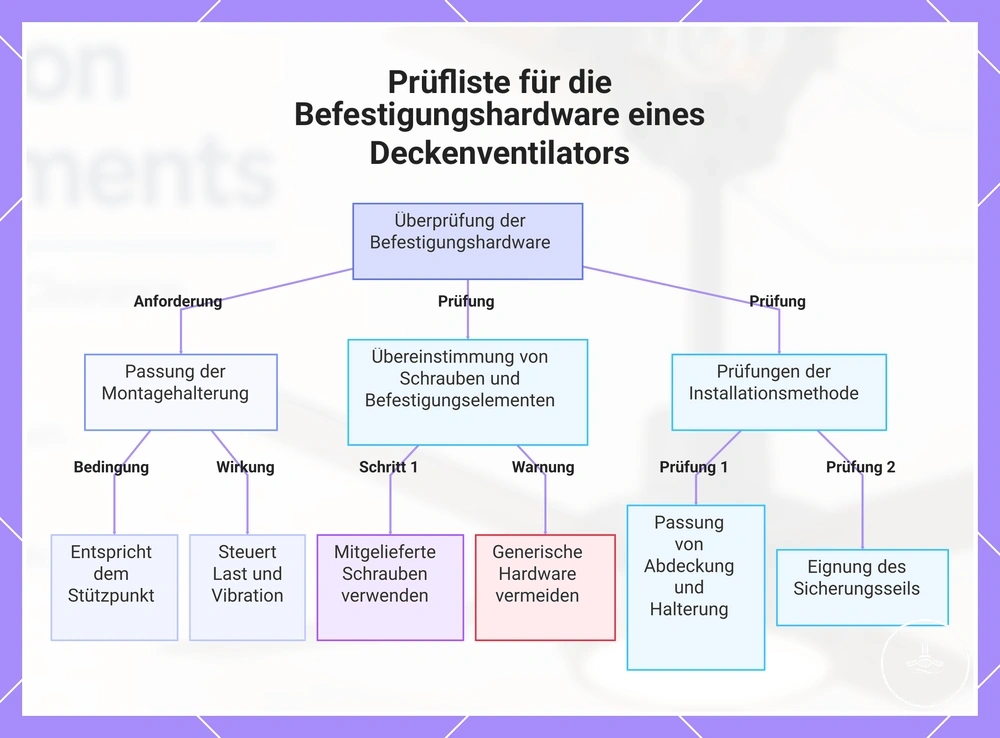

Diese Übersicht zeigt die wichtigsten Kompatibilitätsprüfungen für die Befestigungshardware des Deckenventilators vor der Installation, einschließlich der Halterungspassung, der Schraubenverwendung und der Überprüfung der Installationsmethode.
Freiraumgrenzen für eine sichere Platzierung von Ventilator und Licht
Freiraumgrenzen sind nur geeignet, wenn die Rotorblattbahn, das Licht, Wände, Türen und Möbel nach der Installation kein Kontakt- oder Kopffreiraumrisiko erzeugen. Ein Deckenventilator mit Licht kann mittig im Raum platziert sein, dennoch können umliegende Wände, Schränke, Türen oder Möbel die Installation ungeeignet machen, wenn sie den sicheren Betrieb beeinträchtigen.
Die folgende Tabelle ordnet die Freiraumbedingungen nach Bodenfreiheit, Wandfreiheit, Rotorblattbahn und Lichtbehinderung. Sie verknüpft jedes Ventilatorteil mit seiner Freiraumeigenschaft, sodass ein mögliches Kollisionsrisiko oder eine Luftstrombehinderung vor der Installation bewertet werden kann.
Die genauen Freiraumgrenzen hängen vom Ventilatormodell, der Raumaufteilung, der Deckenhöhe, dem Lichtmodul-Abgang und den geltenden Installationsrichtlinien ab. Überprüfen Sie den verfügbaren Platz vor der Installation, anstatt anzunehmen, dass ein mittiger Leuchtenpunkt in jede Richtung ausreichenden Freiraum bietet.
| Teil / Bewegungszone | Geprüftes Attribut | Geeigneter Zustand / Grenze |
|---|---|---|
| Rotorblattbahn | Seitlicher Kollisionsfreiraum | Der gesamte Rotationskreis muss frei von Wänden, Einbauten und anderen festen Hindernissen bleiben; konkrete Mindestabstände richten sich nach Modellangaben und örtlichen Vorgaben. |
| Ventilator und Lichtmodul | Kopffreiheit / niedrigster Punkt | Unter Rotorblättern und Lichtmodul muss die für Raum, Modell und örtliche Anforderungen erforderliche Kopffreiheit erhalten bleiben. |
| Unterkante des Lichtmoduls | Freiraum unter der Leuchte | Das Lichtmodul darf normale Lauf- und Nutzungsbereiche nicht in eine Kontaktzone verwandeln. |
| Türen und Schranktüren | Bewegungsüberschneidung | Kein Öffnungsweg darf die Rotorblattbahn oder das Lichtmodul erreichen. |
| Hohe Möbel und Einbauten | Luftstrom- und Kontaktzone | Möbel dürfen weder in die Rotorblattbahn ragen noch so nahe stehen, dass Kontakt- oder deutliche Luftstromprobleme entstehen. |
Für eine breitere Übersicht vor der Installation kann die Sicherheitsliste für Gewicht und Abstand helfen, unterstützende Prüfungen zusammen mit den Raumfreiraumbedingungen zu organisieren.
Prüfung des Boden-, Wand- und Deckenfreiraums
Prüfungen des Boden-, Wand- und Deckenfreiraums bestätigen, ob ein Deckenventilator mit Licht in die Raumbegrenzung passt, ohne Kontakt- oder Kopffreiraumprobleme. Der akzeptable Abstand hängt von den Ventilatorabmessungen, der Raumaufteilung und nahen Behinderungszonen ab.
Jede Prüfung sollte die Rotorblattbahn des Ventilators, die Tiefe des Lichtschirms und die umliegenden Kontaktzonen beobachten, bevor die Installation fortgesetzt wird, um Rotorblattkontakt, verringerte Kopffreiheit oder Behinderung durch Möbel und Türbewegung zu verhindern. Verwenden Sie diese Freiraumprüfungen, um den nutzbaren Raum um den Ventilator und das Licht zu bestätigen:
- Bodenfreiraum: Messen oder bewerten Sie den Raum unterhalb der Rotorblätter und des Lichts, um zu bestätigen, dass die Kopffreiheit für den Raum nutzbar bleibt.
- Wandfreiraum: Beobachten Sie den Abstand von der Rotorblattbahn zu nahen Wänden, damit der Ventilator nicht in einer engen Kontaktzone arbeitet.
- Deckenfreiraum: Überprüfen Sie den Raum um das Motorgehäuse, die Abdeckhaube und den Deckenbereich, damit Ventilator und Licht ohne Behinderung platziert werden können.
- Tiefe des Lichtschirms: Vergleichen Sie die Tiefe des Lichtschirms mit der Deckenhöhe, da ein tieferes Licht die Kopffreiheit unter der Leuchte verringern kann.
- Türbewegung: Öffnen Sie nahe Türen oder Schränke, um zu bestätigen, dass sie nicht in die Rotorblattbahn oder den Lichtbereich gelangen.
- Möbelnähe: Beobachten Sie große Möbel in der Nähe des Ventilators, da nahe Objekte den Luftstrom einschränken oder das Kontaktrisiko erhöhen können.
Montagegrenzen bei niedrigen Decken und deckennaher Montage
Eine deckennahe Montage kann die Abhängung unter der Decke verringern, hebt aber weder Tragfähigkeits- noch Freiraumanforderungen auf. Entscheidend sind verfügbare Deckenhöhe, Rotorblattfreiraum, Tiefe des Lichtmoduls und die Eignung des Montagepunkts.
Eine deckennahe („Hugger“-)Bauform kann mehr Kopffreiheit schaffen, kann je nach Konstruktion aber den Luftstrom gegenüber einer größeren Deckenentfernung beeinflussen. Die geringere Abhängung ist nur dann ein Vorteil, wenn Rotorblattbahn, Lichtmodul und Tragstruktur weiterhin passen.
Der folgende Vergleich zeigt den Vorteil des geringeren Abstands zusammen mit den verbleibenden Montagegrenzen. Überprüfen Sie die Montagegrenzen bei niedrigen Decken, bevor Sie eine Montagemethode wählen.
| Möglicher Vorteil | Verbleibende Grenze |
|---|---|
| Deckennahe Montage bzw. eine „Hugger“-Bauform reduziert die Abhängung des Ventilators. | Tragstruktur, Rotorblattfreiraum, Kopffreiheit und Tiefe des Lichtmoduls müssen trotzdem zum Raum und Modell passen. |
| Ein flacheres Profil kann in niedrigen Räumen mehr nutzbare Kopffreiheit erhalten. | Je nach Ventilatorkonstruktion kann ein sehr kleiner Abstand zur Decke den Luftstrom beeinflussen; die Modellvorgaben bleiben entscheidend. |
Installationsbedingungen für Pendelstange und schräge Decken
Die Montage mit Pendelstange an einer schrägen Decke hängt von Deckenwinkel, Adapterkompatibilität, tragfähiger Befestigung und Freiraum ab. Der verwendete Schrägadapter bzw. die Abdeckhaube muss den tatsächlichen Deckenwinkel des gewählten Ventilatormodells unterstützen und eine stabile, waagerechte Ausrichtung der Rotorblätter ermöglichen.
Deckenwinkel und Pendelstangenlänge bestimmen die endgültige Rotorblatthöhe, die Unterkante des Lichtmoduls und den nutzbaren Freiraum. Deshalb gibt es keine sinnvolle universelle Pendelstangenlänge: Sie wird aus Ventilatormodell, Raummaßen, Adapterfreigabe und dem erforderlichen Freiraum am konkreten Montagepunkt abgeleitet.
Verwenden Sie diese Kriterien, um zu bewerten, ob der aktuelle Installationspunkt geeignet ist. Für eine breitere Orientierung über diese Installationsprüfung hinaus siehe Montage an schrägen Decken.
- Deckenwinkel: Der tatsächliche Deckenwinkel muss innerhalb des vom Ventilatormodell bzw. Schrägadapter unterstützten Bereichs liegen. Ist diese Kompatibilität nicht bestätigt, gilt die Schrägmontage als offen.
- Deckenadapter: Prüfen Sie, ob Schrägadapter bzw. Abdeckhaube den tatsächlichen Deckenwinkel und den Montagepunkt des gewählten Ventilatormodells unterstützen; eine unpassende Winkelzulassung schließt diese Montagemethode aus.
- Pendelstange und Rotorblattausrichtung: Bestätigen Sie, dass die gewählte Pendelstange eine waagerechte Ausrichtung der Rotorblätter und ausreichenden Freiraum für die Installationsbedingungen unterstützen kann.
- Kompatibilität der Abdeckhaube: Prüfen Sie die Kompatibilität der Abdeckhaube mit der schrägen Montageanordnung, da die Abdeckhaube zum Deckenwinkel und zur Montagehardware passen sollte.
- Höhe des Lichtmoduls: Bewerten Sie die endgültige Unterkante des Lichtmoduls, weil die Kombination aus Pendelstange und Lichtbaugruppe die Kopffreiheit und den nutzbaren Freiraum bestimmt.
Elektrische Bereitschaft für den Ventilator- und Lichtbetrieb
Elektrische Bereitschaft bedeutet, dass Ventilatormotor und Licht sicher versorgt, passend gesteuert und eindeutig angeschlossen werden können, nachdem der Montagepunkt mechanisch geeignet ist. Vor Anschlussarbeiten müssen Stromtrennung, Stromkreiseignung, Kabelzustand und die vorgesehene Steuerungsanordnung geklärt sein.
Die Stromversorgung, die Steuerungsverkabelung und der verfügbare Platz in der Abdeckhaube beeinflussen, wie der Ventilatormotor und der Lichtbetrieb gesteuert werden können. Die Wandschalteranordnung, die getrennte oder gemeinsame Ventilator-Licht-Steuerung, die Platzierung des Fernbedienungsempfängers und der Zustand der festen Verkabelung können alle Einfluss darauf haben, ob die geplante Installation geeignet ist.
Die Checkliste trennt Stromversorgung, Steuerung, Last und Anschlusszustand. Unklare feste Verkabelung, notwendige Änderungen am Stromkreis oder unsichere Spannungs-/Anschlussverhältnisse gehören zur fachlichen Prüfung durch eine qualifizierte Elektrofachkraft.
- Stromtrennung: Die Stromversorgung sollte vor den Anschlussarbeiten getrennt werden, um das elektrische Sicherheitsrisiko zu verringern.
- Stromkreiseignung: Der Stromkreis sollte für den vorgesehenen Ventilatormotor und den Lichtbetrieb geeignet sein, da ungeeignete Versorgungsbedingungen den sicheren Betrieb beeinträchtigen können.
- Wandschalter und Steuerung: Der Wandschalter sollte die vorgesehene getrennte oder gemeinsame Ventilator-Licht-Steuerung unterstützen, damit die gewählte Betriebsart wie geplant funktionieren kann.
- Fernbedienungsempfänger: Die Abdeckhaube sollte ausreichend Platz für ein Fernbedienungsempfängermodul bieten, wenn diese Steuerungsmethode verwendet wird.
- Kabelzustand: Die feste Verkabelung sollte sich in einem geeigneten Zustand befinden, da beschädigte oder unsichere Kabel vor dem Anschluss eine weitere Bewertung erfordern können.
- Örtliche Vorgaben und Qualifikation: Arbeiten an der festen Elektroinstallation müssen die am Standort geltenden Anforderungen erfüllen; wenn dafür eine bestimmte Fachqualifikation erforderlich ist, sollte die Installation entsprechend ausgeführt oder geprüft werden.

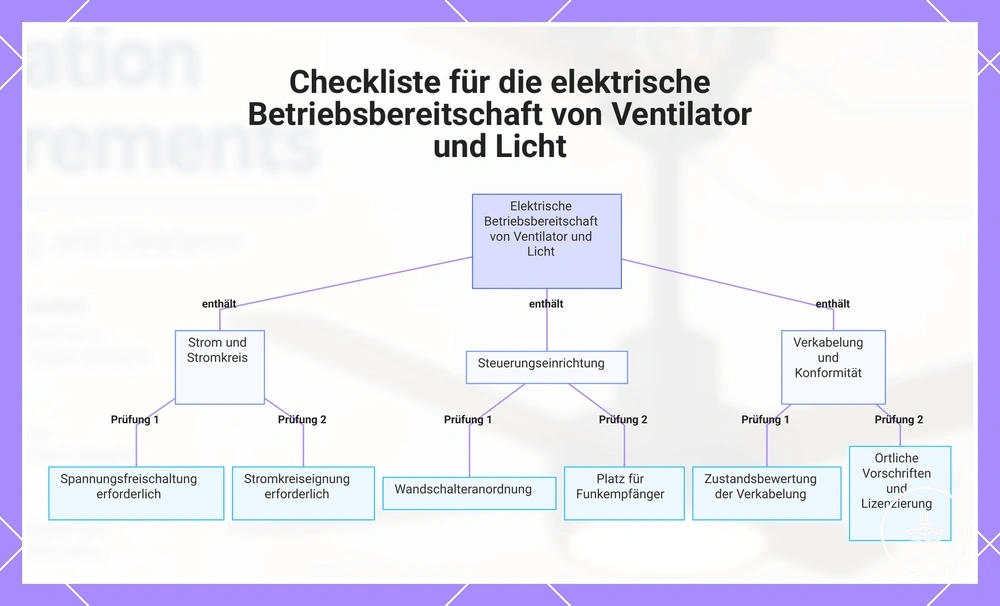

Dieses Diagramm gruppiert die wesentlichen Bereitschaftsprüfungen in die Kategorien Strom und Stromkreis, Steuerungseinrichtung sowie Verkabelung und Konformität.
Stromtrennung, Stromkreislast und behördliche Prüfungen
Stromtrennung, Stromkreiseignung und die Prüfung örtlicher Vorgaben müssen vor elektrischen Anschlussarbeiten geklärt sein. Die folgende Checkliste nennt die Sicherheitsbedingungen, ohne Anleitungen für Arbeiten an spannungsführenden Teilen oder der festen Elektroinstallation zu geben.
Örtliche Vorschriften, Qualifikationsanforderungen und zusätzliche Bedingungen etwa in feuchtebelasteten Bereichen können variieren. Wenn Spannungsfreiheit, Leitungszuordnung, Schutzmaßnahmen oder die Zulässigkeit einer Änderung nicht sicher beurteilt werden können, sollte eine qualifizierte Elektrofachkraft die Situation prüfen.
- Stromtrennung und Schutzschalter: Bestätigen Sie, dass der richtige Schutzschalter vor den Anschlussarbeiten getrennt wurde, um das Stromschlagrisiko zu verringern.
- Spannungsprüfung: Wo eine Prüfung erforderlich ist, sollte sie von einer qualifizierten Person durchgeführt werden, da eine falsche Prüfung elektrische Sicherheitsrisiken erzeugen kann.
- Stromkreiseignung: Die Anschlussleistung von Ventilatormotor und Licht muss innerhalb der für den betreffenden Stromkreis und die vorhandenen Schutzorgane zulässigen Bedingungen liegen; bei unklarer Belastbarkeit ist eine fachliche Prüfung erforderlich.
- Nassbereichsbedingungen: Wo Feuchtigkeitseinwirkung möglich ist, bestätigen Sie, dass geltende örtliche Vorschriften und Konformitätsanforderungen berücksichtigt wurden, da weitere elektrische Sicherheitsbedingungen gelten können.
- Örtliche Vorschriften und Konformität: Überprüfen Sie alle geltenden Konformitäts- oder Qualifikationsanforderungen, bevor Elektroarbeiten durchgeführt werden, da einige Installationen eine qualifizierte Elektrofachkraft erfordern können.
Lichtverkabelung, Fernbedienungsempfänger und Wandschalter
Die Steuerungskonfiguration bestimmt, wie Ventilator und Licht angeschlossen und betrieben werden können. Lichtanschluss, Wandschalter und ein eventueller Fernbedienungsempfänger legen fest, ob gemeinsame oder getrennte Steuerung technisch möglich ist und welche Anschlusskonfiguration zum vorhandenen Stromkreis passt.
Die vorhandene Lichtverkabelung, der Platz in der Abdeckhaube und die Position des Empfängers können je nach Ventilatormodell und vorhandenem Stromkreis variieren. Eine fernbedienungsgesteuerte Einrichtung kann auf einen in der Abdeckhaube installierten Fernbedienungsempfänger oder ein Steuerungsmodul angewiesen sein, während eine wandgesteuerte Einrichtung direkter vom verfügbaren Wandschalter und der Steuerungsverkabelung abhängt. Für detailliertere elektrische Anordnungen siehe Anforderungen an die Verkabelung.
- Getrennte Steuerung: Getrennte Ventilator- und Lichtleitungen können einen unabhängigen Betrieb von Ventilatorgeschwindigkeit und Licht ermöglichen, abhängig von der vorhandenen Schalteranordnung.
- Gemeinsamer Schalter: Ein gemeinsamer Schalter kann beide Funktionen zusammen steuern, sofern die gewählte Steuerungskonfiguration keine getrennte Steuerung unterstützt.
- Fernbedienungsempfänger: Der Fernbedienungsempfänger oder das Steuerungsmodul sollte in den verfügbaren Platz der Abdeckhaube passen, da begrenzter Platz die Installationsbereitschaft beeinträchtigen kann.
- Dimmerkompatibilität: Die Dimmerkompatibilität hängt von der LED-Leuchte, der Steuerungseinrichtung und dem Ventilatordesign ab, sodass nicht jeder Dimmer geeignet sein kann.
- Steuerungskonfiguration: Wählen Sie die Steuerungsanordnung entsprechend der vorhandenen Lichtverkabelung, dem Wandschalter und dem Platz in der Abdeckhaube, anstatt anzunehmen, dass eine Konfiguration für jede Installation geeignet ist.
Installationsablauf für einen Deckenventilator mit Licht
Der Installationsablauf beginnt erst nach bestätigter Tragstruktur, ausreichendem Freiraum und geklärter elektrischer Bereitschaft. Die Reihenfolge Vorbereitung → Montagepunkt → Bügel → Ventilatorbaugruppe → elektrischer Anschluss → Rotorblätter/Licht → Funktionsprüfung verhindert, dass spätere Arbeitsschritte auf einer ungeklärten Voraussetzung aufbauen.
Die Anforderungen an den elektrischen Anschluss variieren je nach Installation und geltenden örtlichen Vorschriften. Wo der Kabelanschluss oder die elektrische Prüfung Fachkenntnisse oder die Einhaltung örtlicher Vorgaben erfordert, müssen die Arbeiten möglicherweise von einer qualifizierten Elektrofachkraft durchgeführt werden.
- Vorbereitung: Entfernen Sie die vorhandene Leuchte erst, nachdem bestätigt wurde, dass der Montagepunkt geeignet und die Stromversorgung getrennt ist. Überprüfen Sie, ob der Arbeitsbereich bereit ist, bevor Sie fortfahren.
- Vorbereitung der Deckendose: Bestätigen Sie, dass die Deckendose für die vorgesehene Installation geeignet und sicher abgestützt ist. Überprüfen Sie, ob der Montagepunkt für die Bügelmontage bereit ist.
- Montagebügel: Installieren Sie den Montagebügel mit dem vorgesehenen Montageverfahren. Überprüfen Sie, ob er sicher befestigt ist, bevor Sie die Ventilatorbaugruppe abstützen.
- Ventilatorbaugruppe: Positionieren und sichern Sie die Ventilatorbaugruppe am Montagebügel. Überprüfen Sie, ob der Ventilatorkörper ordnungsgemäß abgestützt ist, bevor die Elektroarbeiten fortgesetzt werden.
- Kabelanschluss: Schließen Sie den Kabelanschluss mit der vorgesehenen Steuerungskonfiguration und gegebenenfalls dem Empfänger ab. Dieser Schritt kann eine qualifizierte Elektrofachkraft erfordern. Überprüfen Sie, ob alle Anschlüsse sicher sind, bevor Sie die Abdeckhaube schließen.
- Rotorblattmontage und Lichtmontage: Führen Sie die Rotorblattmontage und die Lichtmontage in der vorgesehenen Reihenfolge durch. Bestätigen Sie, dass die Rotorblätter ausgewuchtet sind und alle Komponenten sicher befestigt sind.
- Prüfung: Schalten Sie die Stromversorgung erst nach Abschluss der Installation wieder ein und führen Sie einen Funktionstest durch. Überprüfen Sie den Ventilatorbetrieb, den Lichtbetrieb und die gewählten Steuerungsfunktionen vor dem normalen Gebrauch.

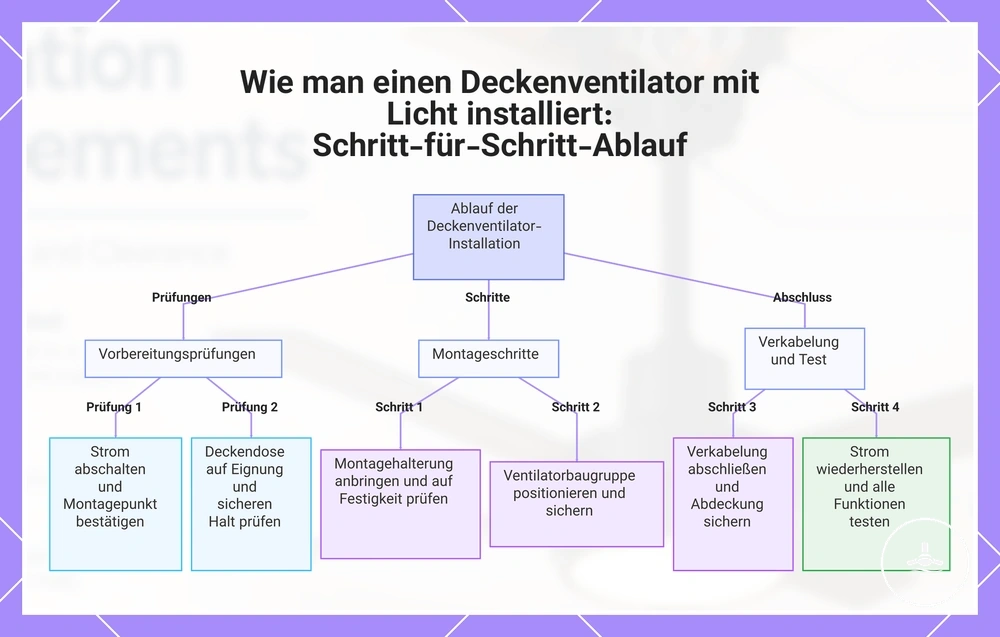

Dieses Diagramm zeigt die aufeinanderfolgenden Schritte und wichtigsten Prüfungen zur Installation eines Deckenventilators mit Licht, von der Vorbereitung bis zum abschließenden Test.
Entfernen der alten Leuchte und Vorbereiten der Deckendose
Das Entfernen der alten Leuchte und das Vorbereiten der Deckendose helfen festzustellen, ob der Deckenpunkt ventilatorbereit sein könnte. Diese Vorbereitung zeigt den Zustand des Montagepunkts, der Abstützung und der Verkabelung, bevor die Installation fortgesetzt wird.
Die Stromtrennung sollte vor dem Entfernen der Leuchte oder der Inspektion der Deckendose geklärt sein. Wenn Tragstruktur oder Kabelzustand nicht sicher beurteilt werden können, gilt der Deckenpunkt noch nicht als für einen Ventilator geeignet; die offene Bedingung sollte vor dem Fortfahren fachlich geprüft werden.
- Stromtrennung: Bestätigen Sie die Stromtrennung vor dem Entfernen der alten Leuchte und überprüfen Sie dann, ob die Vorbereitungsarbeiten sicher beginnen können.
- Leuchtenentfernung: Entfernen Sie die alte Leuchte vorsichtig und legen Sie die Deckendose frei. Überprüfen Sie, ob der Montagepunkt inspiziert werden kann, ohne anzunehmen, dass vorhandene Hardware wiederverwendet werden kann.
- Doseninspektion und Abstützungsprüfung: Inspizieren Sie die Deckendose und überprüfen Sie, ob ihre Abstützung für eine ventilatorgeeignete Installation geeignet sein könnte, bevor Sie fortfahren.
- Kabelzustand: Beobachten Sie den sichtbaren Kabelzustand auf Anzeichen von Beschädigung oder Unsicherheit. Wenn der Zustand unklar ist, kann eine weitere Bewertung vor dem Fortfahren der Installation angemessen sein.
- Oberflächenvorbereitung: Stellen Sie sicher, dass die Montagefläche sauber und frei ist, sodass die Deckendose und der umliegende Bereich für die nächste Installationsphase bereit sind.
Montage, Verkabelung, Zusammenbau und Prüfung des Ventilators
Montage, Verkabelung, Zusammenbau und Prüfung des Ventilators beginnen, nachdem der Deckenpunkt als geeignet bestätigt wurde. Die Ausrichtung von Montage, Verkabelung und Auswuchtung während der gesamten Installation beizubehalten, hilft, die Abstützung, den ordnungsgemäßen Zusammenbau und eine zuverlässige Funktionsprüfung vor dem normalen Betrieb zu gewährleisten.
Die elektrische Verkabelung und die Platzierung des Empfängers können vom Ventilatordesign und den Installationsbedingungen abhängen, und Elektroarbeiten können eine qualifizierte Elektrofachkraft erfordern. Führen Sie die abschließende Prüfung erst durch, nachdem Ventilator, Rotorblätter und Lichtmodul vollständig montiert sind.
- Montagebügel sichern: Befestigen Sie den Montagebügel am vorbereiteten tragfähigen Montagepunkt und bestätigen Sie seinen festen Sitz, bevor die Ventilatorbaugruppe daran abgestützt wird.
- Motorkörper aufhängen: Positionieren Sie den Motorkörper am Montagebügel.
- Bestätigen Sie, dass der Motorkörper korrekt sitzt.
- Überprüfen Sie, ob die Abstützung vor der Verkabelung stabil bleibt.
- Kabelanschluss durchführen: Schließen Sie die Verkabelung mit der vorgesehenen Installationsmethode an.
- Überprüfen Sie, ob der Kabelanschluss sicher ist.
- Bestätigen Sie die Platzierung des Empfängers, falls zutreffend, bevor Sie die Abdeckhaube schließen.
- Rotorblattmontage abschließen: Befestigen Sie die Rotorblattbaugruppe und überprüfen Sie, ob jedes Rotorblatt sicher befestigt ist, bevor Sie das Lichtmodul anbringen.
- Lichtmodul anbringen: Installieren Sie das Lichtmodul und bestätigen Sie, dass es sicher angebracht ist, bevor Sie die Stromversorgung wiederherstellen.
- Auswucht- und Funktionsprüfung durchführen: Stellen Sie die Stromversorgung nach Abschluss der Montage wieder her und führen Sie dann einen Funktionstest durch. Überprüfen Sie Unwucht, Lichtbetrieb, Ventilatorgeschwindigkeiten und ungewöhnliche Geräusche, bevor die Installation als abgeschlossen gilt.
Installationsfehler, die zu unsicherer oder schlechter Passung führen
Installationsfehler treten häufig auf, wenn Anforderungen an Abstützung, Freiraum oder Elektrik vor der Montage übersehen werden. Das Identifizieren dieser vermeidbaren Anforderungsmängel nach Ursache, betroffener Eigenschaft und Vermeidung kann helfen, unsichere Abstützung, schlechte Passung und unzuverlässigen Ventilator- oder Lichtbetrieb zu verringern.
Mechanische Installationsfehler betreffen typischerweise die Abstützung, Montagehöhe, den Freiraum oder die Sicherheit der Hardware, während elektrische Fehler häufig Annahmen über die Verkabelung oder nicht passende Steuerungen beinhalten. Das Durchgehen dieser Kategorien vor der Installation hilft, vermeidbare Risiken zu verringern, ohne Schuld zuzuweisen.
Unwucht, ungewöhnliche Geräusche oder inkonsistenter Lichtbetrieb sind Hinweise, keine eindeutigen Diagnosen. Prüfen Sie das Symptom gegen Tragstruktur, Befestigung, Rotorblattmontage und Verkabelung; überlappende Ursachen oder nicht sichtbare Elektroprobleme können eine fachliche Bewertung erfordern.
| Fehler / Annahme | Betroffene Eigenschaft | Risiko und Gegenprüfung |
|---|---|---|
| Falsche Dosenauswahl | Tragfähigkeit des Montagepunkts | Eine nur für Leuchten geeignete Dose kann mechanisch ungeeignet sein. Prüfen Sie Doseneignung und Verankerung in der Tragstruktur vor der Montage. |
| Schwache Abstützung | Stabilität / Lastpfad | Unzureichende Verankerung kann Bewegung und Vibration begünstigen. Prüfen Sie die tragende Konstruktion und Befestigung, nicht nur die sichtbare Dose. |
| Schlechte Montagehöhe | Kopffreiheit / Rotorblattbahn | Zu geringe Kopffreiheit oder ungünstige Abhängung kann Kontaktzonen erzeugen. Bewerten Sie den niedrigsten Punkt der Baugruppe und den vollständigen Rotationskreis. |
| Freiraumprüfungen übersprungen | Rotorblattbahn / Hindernisse | Nicht geprüfte Türen, Wände, Möbel oder Einbauten können in die Bewegungszone geraten. Kontrollieren Sie alle umliegenden Bewegungs- und Kontaktzonen. |
| Lockere Hardware | Fester Sitz der Befestigung | Lose Befestigung kann Bewegung oder Unwucht begünstigen. Prüfen Sie alle modellbezogenen Befestigungspunkte vor der Funktionsprüfung. |
| Falsche Verkabelungsannahmen | Versorgung / Licht- und Motorsteuerung | Vorhandene Leitungen bedeuten nicht automatisch die passende Steuerung. Klären Sie Leitungszuordnung und Steuerungskonfiguration vor dem Anschluss. |
| Nicht passende Steuerungen | Schalter, Empfänger, Dimmer | Nicht jede Steuerung ist mit jedem Ventilator oder Lichtmodul kompatibel. Maßgeblich sind die Modellangaben und die vorhandene Anschlusskonfiguration. |
Falsche Dose, schwache Abstützung und schlechte Montagehöhe
Die Auswahl einer falschen Dose, schwache Abstützung und eine schlechte Montagehöhe erzeugen ein mechanisches Risiko, da sie Bewegung, Vibration, Kollisionsrisiko und nutzbaren Freiraum beeinträchtigen können. Das frühzeitige Erkennen dieser Bedingungen hilft, eine schlechte Passung zu verhindern, indem jedes mechanische Problem mit der entsprechenden Abstützungs- oder Freiraumprüfung verknüpft wird, bevor die Installation fortgesetzt wird.
Symptome wie Vibration, Bewegung oder verringerter Rotorblattfreiraum sollten zusammen mit früheren Abstützungs- und Freiraumprüfungen bewertet werden, da mehr als ein mechanischer Zustand zum gleichen Ergebnis beitragen kann. Der Schwerpunkt liegt auf dem Erkennen lokaler Installationsfehler und nicht auf der Bereitstellung von Reparaturmethoden.
- Falsche Dose: Eine nicht ventilatorgeeignete Dose ist möglicherweise nicht für die Ventilatorbewegung geeignet und kann das Vibrationsrisiko erhöhen. Bestätigen Sie die Doseneignung vor der Montage.
- Schwache Abstützung: Eine Befestigung nur in Gipskarton oder andere schwache Abstützung kann Bewegungen zulassen, daher sollte die Montageabstützung überprüft werden, bevor der Ventilator angebracht wird.
- Loser Bügel: Ein loser Montagebügel kann Bewegung oder Vibration begünstigen. Prüfen Sie den festen Sitz der Befestigung, bevor die Installation abgeschlossen wird.
- Schlechte Montagehöhe: Eine niedrige Montage oder falsche Rotorblatthöhe kann den Freiraum und die nutzbare Kopffreiheit verringern, daher sollte der Rotorblattfreiraum vor der Endmontage überprüft werden.
- Große Abhängung des Lichtmoduls: Ein weit nach unten ragendes Lichtmodul kann nutzbare Kopffreiheit verringern und das Kollisionsrisiko erhöhen; bewerten Sie deshalb die endgültige Unterkante vor dem normalen Betrieb.
Verkabelungsfehler, die den Ventilator oder das Licht beeinträchtigen
Verkabelungsfehler können den Ventilatorbetrieb, den Lichtbetrieb, das Steuerungsverhalten und die elektrische Sicherheit beeinträchtigen, daher sollten installationsbezogene Symptome nach wahrscheinlicher Ursache und Risiko interpretiert werden und nicht nach Vermutung. Das Identifizieren des Verbindungsproblems hilft zunächst, einen Verkabelungsfehler von einem mechanischen Installationsproblem zu unterscheiden.
Wenn Ventilator- oder Lichtprobleme nach Installationsprüfungen fortbestehen oder wenn Symptome auf versteckte Verkabelungsprobleme hindeuten, kann eine weitere Bewertung durch eine qualifizierte Elektrofachkraft angemessen sein, da die Ursache am Montagepunkt möglicherweise nicht sichtbar ist.
| Möglicher Verkabelungs-/Steuerungsfehler | Mögliche Auswirkung | Interpretation / nächste Prüfung |
|---|---|---|
| Lose Verbindungen | Ventilator- oder Lichtbetrieb können unbeständig werden. | Unbeständiger Ventilator- oder Lichtbetrieb kann auf ein Verbindungsproblem hindeuten. Da auch ein Sicherheitsrisiko möglich ist, sollte die feste Verdrahtung bei Unsicherheit fachlich geprüft werden. |
| Nicht kompatibler Dimmer | Lichtflackern oder unerwartetes Steuerungsverhalten können auftreten. | Flackern oder unerwartetes Steuerungsverhalten kann durch fehlende Kompatibilität entstehen. Prüfen Sie, ob Lichtmodul und Ventilatorsteuerung den verwendeten Dimmer ausdrücklich unterstützen. |
| Falsche Platzierung des Empfängers | Die Reaktion der Fernbedienung kann unzuverlässig werden. | Unzuverlässige Fernbedienungsreaktion kann mit Empfängerposition, Anschluss oder Platzverhältnissen zusammenhängen. Prüfen Sie die modellseitig vorgesehene Empfängerposition und den verfügbaren Raum. |
| Verwirrung durch gemeinsamen Schalter | Ventilatorgeschwindigkeit und Lichtsteuerung funktionieren möglicherweise nicht wie vorgesehen. | Wenn Ventilator und Licht nicht wie erwartet getrennt reagieren, prüfen Sie zuerst, ob die vorhandene Schalter- und Leitungsanordnung überhaupt eine getrennte Steuerung unterstützt. |
| Unzureichender Platz in der Abdeckhaube | Die Platzierung des Empfängers kann eingeschränkt sein. | Ein Empfänger darf nicht in eine ungeeignete Position gezwungen werden. Wenn der vorgesehene Einbauplatz fehlt, ist eine andere vom Modell unterstützte Steuerungsanordnung erforderlich. |
Wann eine qualifizierte Elektrofachkraft erforderlich ist
Eine qualifizierte Elektrofachkraft ist der richtige nächste Schritt, wenn feste Verkabelung, Leitungszuordnung, elektrische Schutzmaßnahmen oder die Zulässigkeit der geplanten Änderung nicht sicher beurteilt werden können. Auch eine unklare tragfähige Befestigung sollte vor der Montage fachlich geklärt werden, statt sie aus dem Aussehen der vorhandenen Deckendose abzuleiten.
Typische Eskalationsauslöser sind beschädigte oder unklare Leitungen, notwendige Änderungen an der festen Installation, ein nicht nachweislich ventilatorgeeigneter Montagepunkt sowie ungewöhnliche Montagebedingungen an schrägen oder sehr niedrigen Decken. Welche Arbeiten eine bestimmte Qualifikation oder Freigabe erfordern, richtet sich nach den örtlich geltenden Regeln und der konkreten Installation.
Die folgende Checkliste ordnet Risikobedingungen, die nicht erraten werden sollten:
- Unklare Verkabelung: Eine unklare Verkabelung kann ein Sicherheitsrisiko darstellen, da der vorgesehene Ventilator- und Lichtanschluss möglicherweise nicht zum vorhandenen Stromkreis passt.
- Änderungen an der festen Verkabelung: Jegliche Notwendigkeit, die feste Verkabelung zu ändern, sollte von einer qualifizierten Elektrofachkraft bewertet werden, da Anschlussarbeiten Konformitätsanforderungen umfassen können.
- Beschädigte Kabel: Alte oder beschädigte Kabel erfordern eine professionelle Bewertung, da sichtbare Schäden auf ein umfassenderes elektrisches Sicherheitsproblem hinweisen können.
- Unklare Tragfähigkeit: Ein Montagepunkt ohne bestätigte Eignung für Ventilatorlasten ist nicht montagebereit. Die Tragstruktur muss fachlich geklärt werden; eine elektrische Prüfung allein ersetzt diese strukturelle Bewertung nicht.
- Ungewöhnliche Last- oder Montagesituation: Wenn Gewicht, Befestigungsart oder Deckenkonstruktion außerhalb einer klar dokumentierten Standardmontage liegen, ist eine geeignete Fachperson für die Tragstruktur erforderlich; bei Änderungen an der festen Verkabelung zusätzlich eine Elektrofachkraft.
- Schräge oder sehr niedrige Decke: Unklare Winkelkompatibilität oder Freiraumfragen sind zunächst Montage- bzw. Strukturthemen. Eine Elektrofachkraft wird zusätzlich relevant, sobald feste Verkabelung, Schutzmaßnahmen oder elektrische Konformität betroffen sind.
- Unsicherheit bezüglich der Vorschriften: Unsicherheit bezüglich der Vorschriften sollte vor der Installation geklärt werden, da örtliche Konformitäts- und Qualifikationsanforderungen gelten können.
Entscheidungswert: Wenn eine elektrische oder tragende Bedingung nicht sicher verifiziert werden kann, behandeln Sie sie als offen – nicht als erfüllt.
Nach der sicheren Installation sollte die Wartung nach der Installation regelmäßige Prüfungen, Reinigung und laufende Pflege umfassen.

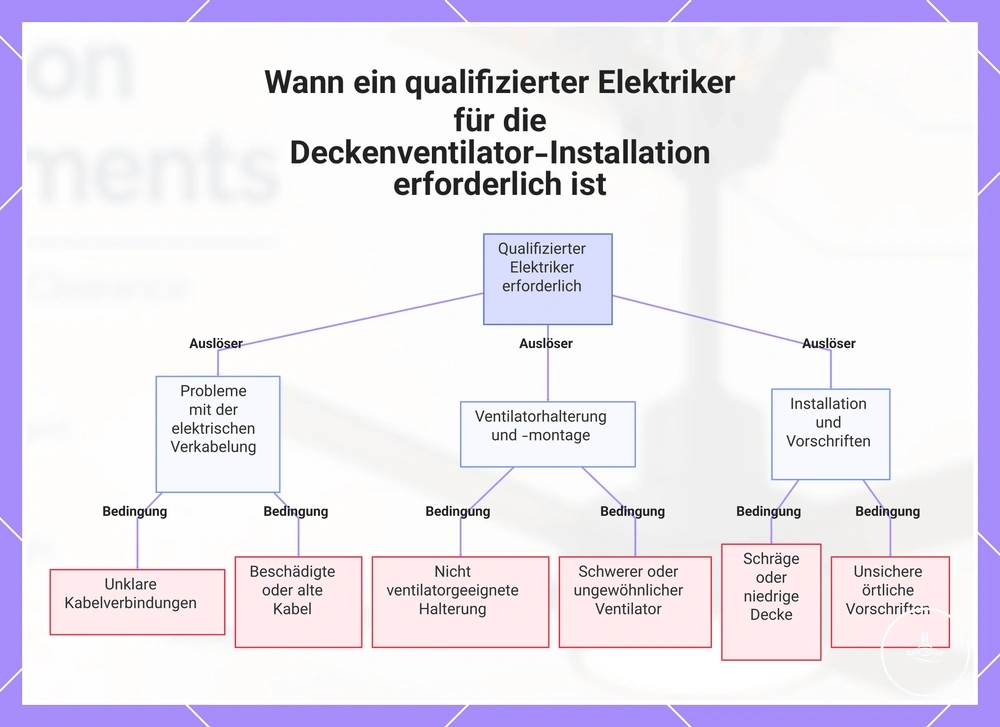

Diese Grafik zeigt die Hauptbedingungen, die bei der Installation eines Deckenventilators eine professionelle elektrische Bewertung erfordern.
