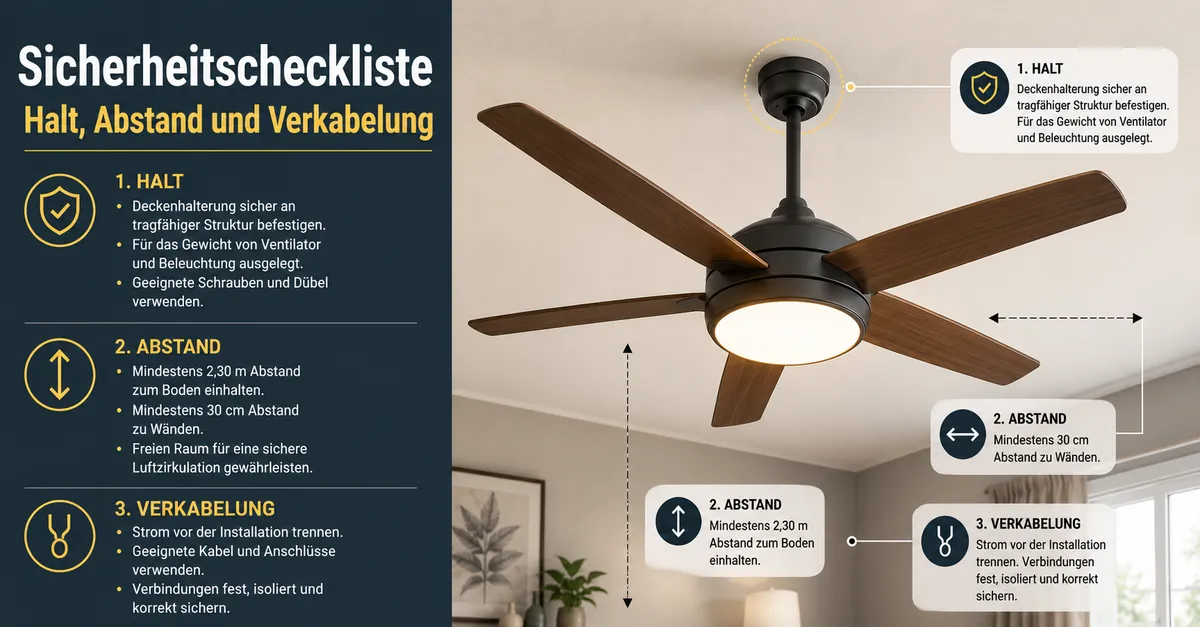

Sicherheitscheckliste für Deckenventilatoren mit Licht

Prüfen Sie vor der Nutzung eines Deckenventilators mit Licht vier Punkte: tragfähige und zum Modell passende Befestigung, ausreichenden Abstand zu Personen und Gegenständen, einen unauffälligen elektrischen Zustand und einen stabilen Lauf ohne starkes oder zunehmendes Wackeln. Bei Brandgeruch, Funken, wiederholt auslösender Schutzvorrichtung, zugänglichen beschädigten Leitern, durchhängender oder gerissener Befestigung oder starkem Wackeln das Gerät ausschalten und nicht weiter betreiben, bis die Ursache fachgerecht geprüft wurde.

Diese Checkliste ordnet die sichtbare Prüfung in vier Risikobereiche: Tragkonstruktion und Montage, Abstand, Elektrik und Leuchte sowie Wackeln und lose Teile. Sie dient der Zustands- und Warnzeichenprüfung eines bereits montierten oder vor der Inbetriebnahme stehenden Geräts; sie ist keine Installationsanleitung. Der übergeordnete Kontext bleibt die sichere Beurteilung von Deckenventilatoren mit Licht.

Bei der Sichtprüfung zählt nicht nur ein einzelnes Bauteil, sondern das kombinierte System: Die Tragkonstruktion muss das Gerät und seine Betriebsbewegung aufnehmen, der Blattkreis darf nicht in normale Bewegungs- oder Kollisionszonen reichen, elektrische Teile dürfen keine sichtbaren Warnzeichen zeigen und der Ventilator muss ohne starke oder zunehmende Instabilität laufen.

Eine Sichtprüfung kann verdeckte elektrische Fehler oder die tatsächliche Tragfähigkeit der Deckenkonstruktion nicht bestätigen. Ist die Eignung des Befestigungspunkts, der Leitungszustand oder eine Herstelleranforderung unklar, sollte die Nutzung bis zur Klärung pausieren; elektrische Unsicherheiten gehören zu einer qualifizierten Elektrofachkraft, strukturelle Unsicherheiten zu einer dafür geeigneten Fachperson.

Jeder Checklistenpunkt ist ein Risikohinweis und keine Sicherheitsgarantie. Entscheidend sind der konkrete Deckentyp, das Ventilatormodell, die Montageanleitung und die tatsächliche Raumnutzung; bei widersprüchlichen oder nicht überprüfbaren Zuständen hat die vorsichtige Eskalation Vorrang vor weiterer Nutzung.

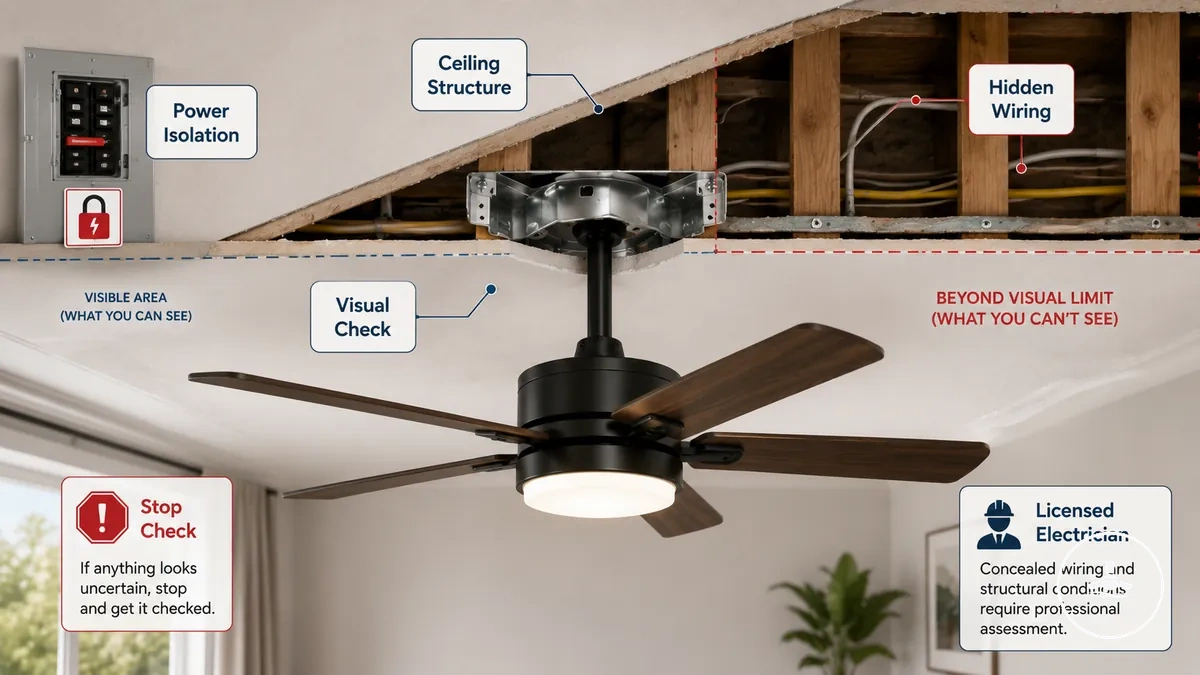

Sicherheitsgrenzen vor Installation oder Inspektion

Eine Sicherheitscheckliste kann sichtbare Warnzeichen erkennen, aber weder verdeckte Verkabelung noch die innere Tragkonstruktion bestätigen. Sobald für eine Beurteilung Abdeckungen geöffnet, Leiter berührt oder die Deckenkonstruktion untersucht werden müssten, endet die reine Sichtprüfung; bei elektrischer Unsicherheit ist eine Elektrofachkraft, bei struktureller Unsicherheit eine geeignete Fachperson erforderlich.

Vor einer berührungsnahen Kontrolle elektrischer Teile muss der betroffene Stromkreis freigeschaltet sein. Wer die Spannungsfreiheit nicht fachgerecht feststellen kann, öffnet keine elektrischen Abdeckungen und berührt keine Leiter. Die Sichtprüfung beschränkt sich dann auf von außen erkennbare Schäden, Lockerheit, ungewöhnliche Wärme, Geruch, Geräusche und Bewegungen.

Unsichere Decken, beschädigte Befestigungen oder unklare Leitungszustände lassen sich nicht zuverlässig durch bloßes Anschauen freigeben. In solchen Fällen ist die richtige Entscheidung Nutzung pausieren und Ursache klären. Die Montagegrenzen helfen dabei, Befestigungs- und Einbaubedingungen vom reinen Sichtcheck zu trennen.

Prüfgrenze: Sichtprüfung endet dort, wo Sicherheit nur durch Öffnen, Messen, Demontieren oder die Bewertung verdeckter Bauteile festgestellt werden kann.

• Prüfung einstellen, wenn spannungsführende Leitungen oder freiliegende elektrische Elemente vermutet werden
• Kontakt vermeiden, wenn die Stabilität der Deckenstruktur unklar ist
• Weitere Inspektion vermeiden, wenn Montageschäden oder Lockerheit sichtbar sind
• Einen qualifizierte Elektrofachkraft hinzuziehen, wenn verdeckte Verkabelungszustände nicht überprüft werden können
• Herstelleranweisungen befolgen, wenn Systemgrenzen unklar sind

Überprüfung der geeigneten Tragkonstruktion und Montage

Für einen Deckenventilator mit Licht muss der Befestigungspunkt für das konkrete Ventilatormodell und seine Betriebsbewegung geeignet sein. Je nach Deckenkonstruktion kann das eine geeignete Deckenanschlussdose, eine Strebe oder eine andere tragfähige Unterkonstruktion sein. Das äußere Erscheinungsbild allein bestätigt weder Tragfähigkeit noch korrekte Verankerung.

Die Tragkonstruktion muss nicht nur das statische Gewicht von Ventilator und Leuchte aufnehmen, sondern auch die dynamischen Kräfte aus Rotation und Vibration. Montagebügel und Befestigungselemente müssen zum Modell und zum Befestigungsgrund passen; ein Sicherungsseil ist nur dann Teil der Anforderung, wenn es die Hersteller- oder Montagevorgabe vorsieht.

Bei älteren Leuchtenanschlüssen oder nachgerüsteten Befestigungspunkten ist die Eignung häufig nicht von außen erkennbar. Unbekannte Tragfähigkeit ist kein positiver Prüfwert. Wenn die Freigabe für das Ventilatormodell nicht aus Anleitung, Kennzeichnung oder fachlicher Bewertung hervorgeht, sollte der Betrieb bis zur Klärung ausgesetzt werden.

Die Strukturprüfung folgt damit einer einfachen Entscheidung: Eignung und fester Zustand bestätigt → weiter prüfen; Eignung unbekannt, locker, gerissen oder verformt → nicht weiter betreiben und fachlich prüfen lassen.

Strukturelle Prüfpunkte

Die Werte unterscheiden bestätigte Eignung von Zuständen, die eine weitere Nutzung ausschließen oder fachliche Klärung erfordern.

Bauteil	Positiver Prüfwert	Warnwert / Reaktion
Befestigungspunkt / Deckenanschluss	Für das Ventilatormodell und die Deckenkonstruktion vorgesehen; fest verankert	Eignung unbekannt oder Anschluss nur für eine Leuchte gedacht → Nutzung bis zur Klärung pausieren
Deckenstrebe / Unterkonstruktion	Stabil, ohne sichtbare Risse oder Bewegung	Risse, Nachgeben oder Bewegung → fachlich prüfen lassen
Montagebügel	Zum Modell passend und fest	Falscher Typ, Verformung oder Bewegung → nicht weiter betreiben
Befestigungselemente	Vollständig, passend und fest	Fehlend, locker, korrodiert oder ungeeignet → vor Nutzung korrigieren lassen
Sicherungsseil	Korrekt befestigt, wenn vom Hersteller vorgesehen	Fehlt trotz Vorgabe oder ist beschädigt → Herstelleranforderung herstellen lassen

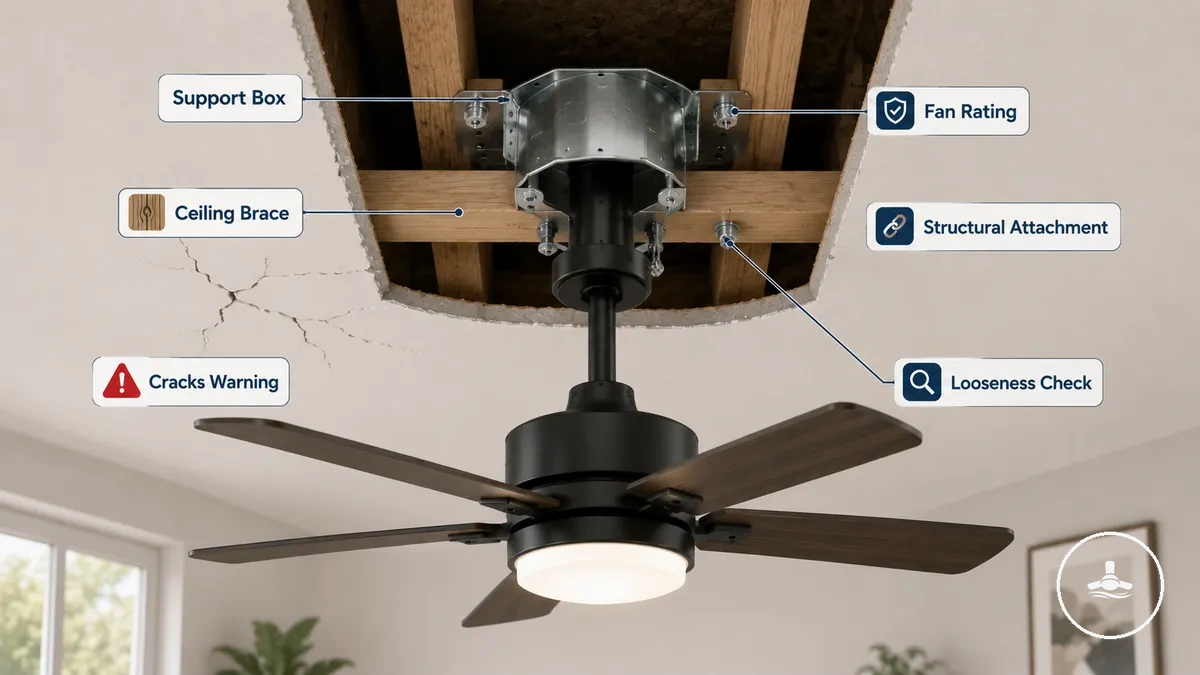

Bewertung des Befestigungspunkts und des Zustands der Deckenstrebe

Der Befestigungspunkt und die Deckenstrebe müssen die Last des Deckenventilators mit Licht unter statischer Last und im Betrieb tragen können. Ein unklarer Anschluss, eine nur für Leuchten vorgesehene Befestigung oder eine Strebe mit sichtbarer Lockerheit ist deshalb kein ausreichender Sicherheitsnachweis.

Maßgeblich sind die Herstelleranforderungen des Ventilators und die tatsächliche Deckenkonstruktion. Sind Eignung oder Verankerung nicht eindeutig feststellbar, lautet der belastbare Prüfwert „nicht bestätigt“; bei Rissen, Bewegung oder Nachgeben lautet die Reaktion „nicht betreiben und fachlich prüfen lassen“.

Die Sichtprüfung kann Eignung nur dann positiv bewerten, wenn sie durch Modellvorgaben, Kennzeichnung oder eine fachlich bestätigte Konstruktion nachvollziehbar ist.

Merkmal	Wert / Zustand	Bedeutung
Befestigungspunkt	Eignung für das konkrete Ventilatormodell bestätigt	Strukturelle Voraussetzung erfüllt; übrige Prüfpunkte bleiben erforderlich
Befestigungspunkt	Eignung unbekannt	Nicht als geeignet annehmen; vor Nutzung klären
Deckenstrebe / Unterkonstruktion	Fest, ohne sichtbare Risse oder Bewegung	Kein sichtbares Warnzeichen an diesem Prüfpunkt
Deckenstrebe / Unterkonstruktion	Riss, Nachgeben oder Lockerheit	Mögliche strukturelle Schwäche; Nutzung stoppen und fachlich prüfen lassen

Passung von Montagebügel, Befestigungselementen und Sicherungsseil

Montagebügel und Befestigungselemente müssen modell- und befestigungsgrundgerecht sein. Ein Sicherungsseil ist zu verwenden, wenn es vom Hersteller oder für die konkrete Montage vorgesehen ist; Komponenten sind nicht allein wegen ähnlicher Abmessungen austauschbar.

Unpassende oder lockere Teile können Lasten ungünstig einleiten und Wackeln oder fortschreitende Lockerung begünstigen. Wenn Typ, Vollständigkeit oder Sitz nicht eindeutig stimmen, sollte der Ventilator erst nach Abgleich mit der Montageanleitung oder fachlicher Prüfung betrieben werden.

Die Bauteilprüfung verbindet Kompatibilität, Vollständigkeit und festen Sitz mit einer eindeutigen Reaktion.

Kompatibilität ist eine Hersteller- und Konstruktionsanforderung; ähnliche Abmessungen allein reichen nicht als Nachweis.

Komponente	Sollzustand	Abweichung / Entscheidung
Montagebügel	Für das Ventilatormodell vorgesehen, unverformt und fest	Falscher Typ, Verformung oder Bewegung → Betrieb aussetzen
Schrauben / Bolzen	Passend zum System und Befestigungsgrund; vollständig und fest	Fehlend, locker oder ungeeignet → vor Betrieb korrigieren lassen
Sicherungsseil	Ordnungsgemäß befestigt, sofern vorgesehen	Fehlt trotz Vorgabe oder ist beschädigt → Anforderung vor Nutzung herstellen lassen

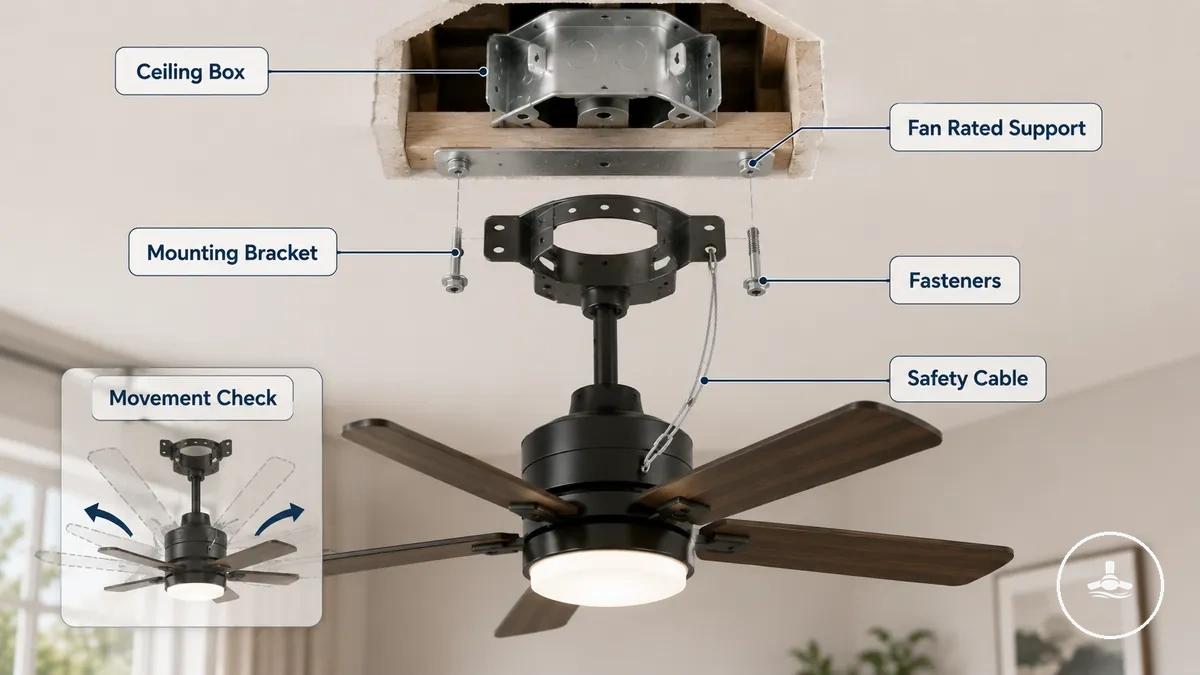

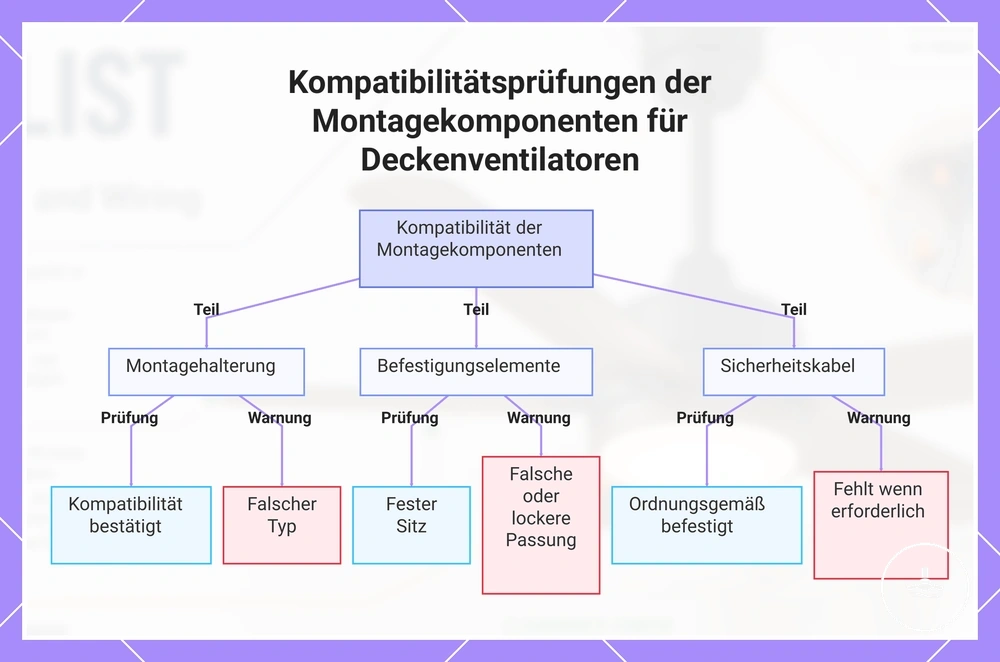

Die Grafik zeigt Montagebügel, Befestigungselemente und Sicherungsseil sowie die Prüfbedingungen, die vor dem Betrieb zusammenpassen müssen.

Gewichtsaufnahme und Bewegungswiderstand

Statische Last und Betriebsbewegung sind zwei getrennte Prüfmerkmale. Das Montagesystem trägt das Gewicht von Ventilator und Leuchte dauerhaft; zusätzlich muss es Kräfte aus Rotation, Anlauf und Vibration aufnehmen, ohne dass sich Befestigung oder Deckenanschluss bewegen.

Wiederholtes oder zunehmendes Wackeln ist kein Nachweis ausreichenden Bewegungswiderstands. Es kann von Blattunwucht, losen Teilen oder der Montage stammen; Bewegung am Befestigungspunkt selbst erfordert eine fachliche Prüfung.

Kriterium	Was zu prüfen ist	Was es anzeigen kann
Statisches Gewicht	Ventilator und Lichtmodul bleiben am Befestigungspunkt ohne Nachgeben getragen	Grundvoraussetzung; bestätigt noch nicht die dynamische Stabilität
Betriebsbewegung	Keine sichtbare Bewegung des Befestigungspunkts oder Montagebügels	Montage bleibt unter Rotation stabil
Wiederholtes / zunehmendes Wackeln	Bewegungsmuster und betroffene Teile beobachten	Ursache klären; bei starker oder fortschreitender Bewegung Nutzung stoppen

Überprüfung des Blattabstands und der Sicherheit bei niedrigen Decken

Der erforderliche Blattabstand ergibt sich aus Deckenhöhe, Blattkreis, Montageart, Leuchtentiefe und realer Raumnutzung. Entscheidend ist, dass rotierende Blätter und die Leuchte nicht in normale Geh-, Greif-, Tür- oder Möbelzonen geraten und die Herstellerangaben für das konkrete Modell eingehalten werden.

Bei niedrigen Decken oder enger Möblierung wird der nutzbare Abstand kleiner. Besonders kritisch sind Türen, hohe Möbel, Etagenbetten und erhöhte Flächen, weil Personen oder Gegenstände dadurch näher an den Blattkreis gelangen können.

Für die de-DE-Seite wird bewusst kein universeller Zentimeterwert behauptet: Mindestabstände können von Modell, Montageanleitung und den vor Ort geltenden Anforderungen abhängen. Die Hinweise zum Abstand bei niedrigen Decken helfen dabei, Montagehöhe und nutzbare Kopffreiheit gemeinsam zu beurteilen. Ist eine geforderte Distanz nicht sicher einhaltbar oder kann der Blattkreis mit der normalen Raumnutzung kollidieren, muss die Konfiguration neu bewertet werden.

Abstandsprüfung nach Kollisionszone

Abstandsbereich	Prüfwert	Warnzustand	Entscheidung
Boden / Kopfraum	Blätter und Leuchte liegen außerhalb der normalen Bewegungs- und Greifzone	Personen können den Blattkreis bei normaler Nutzung erreichen	Montagehöhe bzw. Modellwahl neu bewerten
Wände / Türen	Blattkreis bleibt auch bei geöffneten Türen frei	Tür oder feste Fläche kann in den Blattweg gelangen	Raumaufteilung oder Ventilatorposition ändern
Möbel / Betten	Hohe Möbel und Schlaf-/Sitzflächen bleiben außerhalb der Kollisionszone	Möbel, Etagenbett oder Plattform bringt Personen/Gegenstände näher an die Blätter	Aufstellung oder Montagekonfiguration ändern
Montageart	Herstellerabstände und nutzbare Raumhöhe passen zusammen	Abhängung oder Flachmontage verletzt Modell- oder Raumanforderung	Passende Montageart nach Anleitung wählen

Bodenabstand und Kopffreiheitsrisiko

Der vertikale Abstand wird durch Blatthöhe, Leuchtentiefe und die Nutzung des Bereichs unter dem Ventilator bestimmt. Je näher Blätter oder Leuchte an die normale Bewegungs- und Greifzone kommen, desto höher ist das Kontaktrisiko.

Gehwege, Schlafbereiche, Trainingsflächen oder Stellen, an denen Arme regelmäßig angehoben werden, benötigen besondere Aufmerksamkeit. Auch erhöhte Möbel oder Podeste verändern die wirksame Kopffreiheit. Maßgeblich sind die Herstellerangaben und die tatsächlich erreichbare Zone, nicht nur die optische Raumhöhe.

Vertikale Prüffaktoren

Die Bewertung ist nutzungsabhängig: Derselbe Ventilator kann in zwei Räumen unterschiedliche Kollisionsrisiken haben.

Faktor	Sicherer Bewertungswert	Warnzustand
Blatt- und Leuchtenhöhe	Außerhalb der normalen Bewegungs- und Greifzone; Herstelleranforderungen erfüllt	Personen können Blätter oder Leuchte bei normaler Nutzung erreichen
Raumnutzung	Keine typischen Tätigkeiten führen in den Blattkreis	Häufiges Heben der Arme, Spiel-, Trainings- oder Arbeitsbewegungen unter dem Ventilator
Möbel / erhöhte Flächen	Keine Fläche bringt Personen näher an die Rotationszone	Etagenbett, Podest oder hohes Möbel reduziert die wirksame Kopffreiheit
Unklarer Mindestabstand	Anleitung und örtliche Anforderungen sind eindeutig erfüllt	Anforderung nicht nachvollziehbar → Montage nicht als passend annehmen

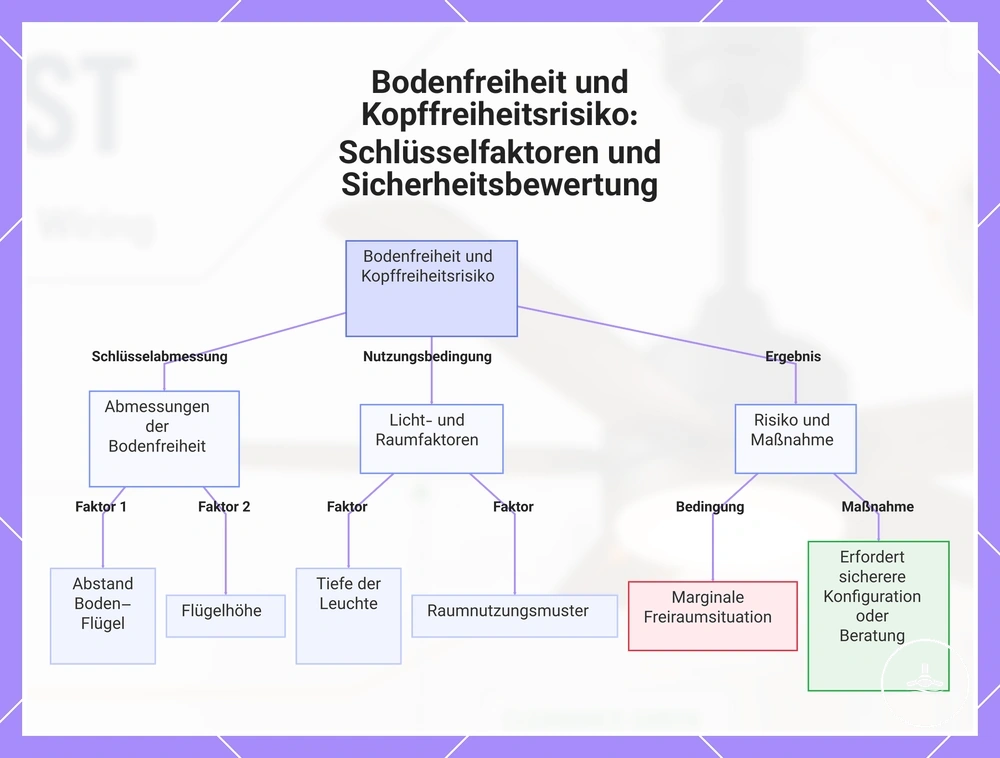

Die Übersicht verbindet die vertikale Geometrie mit der tatsächlichen Raumnutzung; ein knapper oder unklarer Abstand ist ein Grund zur Neubewertung, nicht zur Annahme ausreichender Sicherheit.

Wand-, Möbel-, Tür- und Etagenbettabstand

Seitlicher Abstand bedeutet nicht nur Distanz zur Wand, sondern freie Rotationszone des gesamten Blattkreises. Türen, hohe Möbel, Etagenbetten, Schranktüren oder erhöhte Plattformen dürfen nicht in diese Zone gelangen.

Bewegliche Hindernisse sind besonders leicht zu übersehen: Eine Tür kann erst beim Öffnen in den Blattweg gelangen, und eine spätere Möbelumstellung kann einen zuvor freien Bereich verändern. Nach jeder relevanten Änderung der Raumaufteilung sollte der Kollisionsraum erneut geprüft werden.

Seitliche Sicherheit ist eine Kollisionsprüfung über alle normalen Zustände des Raums, nicht nur bei geschlossenen Türen und unveränderter Möblierung.

Objekt / Bedingung	Beziehung zum Blattkreis	Entscheidungswert
Wand / feste Fläche	Dauerhafte Grenze	Blattkreis muss frei bleiben; bei möglicher Berührung Position neu bewerten
Tür / Schranktür	Bewegliches Hindernis	Auch im vollständig geöffneten Zustand darf kein Kontakt möglich sein
Hohe Möbel	Verändert Zugänglichkeit und Kollisionsraum	Keine Kante oder Nutzungssituation darf in die Rotationszone reichen
Etagenbett / erhöhte Plattform	Bringt Personen höher in den Raum	Besonders streng prüfen; bei erreichbarem Blattkreis Konfiguration ändern
Raumumstellung	Kann Abstände nachträglich verändern	Abstandsprüfung nach relevanten Änderungen wiederholen

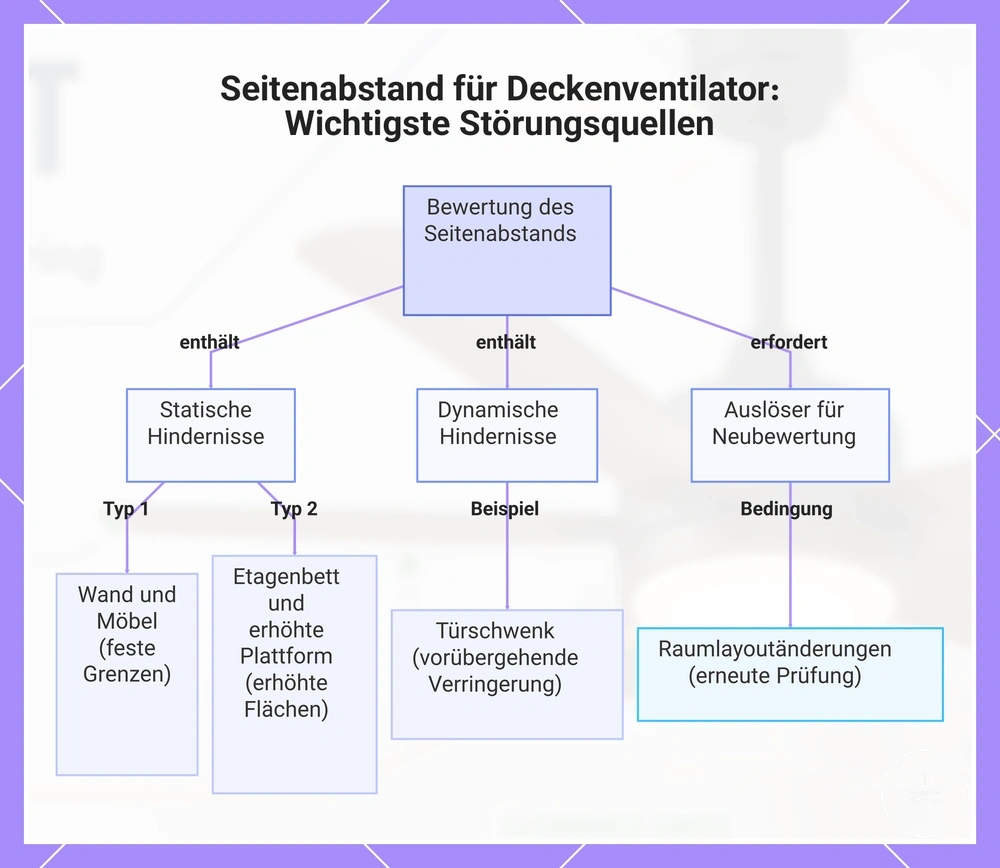

Die Grafik visualisiert, welche festen, beweglichen und erhöhten Objekte den seitlichen Sicherheitsraum eines Deckenventilators mit Licht beeinflussen.

Abstandsbedingungen bei Flachmontage und Abhängung

Die Montageart verändert zwei gegenläufige Abstände: Flachmontage bringt den Ventilator näher an die Decke und vergrößert meist die Kopffreiheit zum Boden; eine Abhängung vergrößert den Abstand zur Decke und senkt den Ventilator in den Raum. Welche Variante passt, hängt von Deckenhöhe, Modellfreigabe und Raumgeometrie ab.

Bei hohen Decken kann eine Abhängung die Betriebsposition verbessern, reduziert aber die Kopffreiheit. Bei schrägen oder gewölbten Decken müssen Winkel, Halterung und zulässige Abhängung zum Modell passen. Für solche Geometrien gelten die Bedingungen der Montage an schrägen Decken.

Montageart	Geometrischer Effekt	Typischer Trade-off	Prüfbedingung
Flachmontage	Ventilator näher an der Decke; Blatt-/Leuchtenhöhe über dem Boden meist größer	Mehr Kopffreiheit, aber nur zulässig, wenn Modell und Deckenabstand diese Montage erlauben	Herstellerfreigabe und erforderlichen Deckenabstand prüfen
Abhängung	Ventilator weiter von der Decke und tiefer im Raum	Kann für hohe Decken sinnvoll sein, verringert jedoch Kopffreiheit	Stangenlänge, Boden-/Objektabstand und Modellfreigabe gemeinsam prüfen
Schräge / gewölbte Decke	Montageachse und Winkel werden angepasst	Falscher Winkel oder ungeeigneter Adapter kann Abstand und Stabilität beeinträchtigen	Nur mit für Modell und Winkel geeigneter Montagekomponente verwenden

Verkabelungs- und elektrische Sicherheitsprüfungen der Leuchte

Die elektrische Sicherheitsprüfung ist auf sichtbare Warnzeichen und klare Abbruchbedingungen begrenzt; sie ist keine Anleitung zum Neuverdrahten. Vor jeder berührungsnahen Kontrolle elektrischer Teile muss der Stromkreis freigeschaltet sein. Wer Spannungsfreiheit und Verdrahtung nicht fachgerecht beurteilen kann, öffnet keine elektrischen Abdeckungen.

Ventilatormotor und Leuchte können je nach Modell über getrennte oder gemeinsam gesteuerte Strompfade, Wandschalter und Funkempfänger arbeiten. Die genaue Zuordnung ist deshalb modell- und installationsabhängig. Die Anforderungen an die Verkabelung bilden die passende Referenz für die Systemgrenzen; die Checkliste bewertet nur den sichtbaren Zustand.

Brandgeruch, Funken, wiederholtes Auslösen einer Schutzvorrichtung, beschädigte oder zugängliche Leiter und deutliche Hitzeschäden sind Stoppsignale. Anhaltendes Flackern oder Summen ist ebenfalls abklärungsbedürftig, besonders wenn Wärme, Geruch oder unregelmäßiger Betrieb hinzukommen.

Elektrischer Bereich	Von außen prüfbar	Warnsignal	Reaktion
Stromkreis / Abdeckungen	Keine berührungsnahe Prüfung unter unklarer Spannungsfreiheit	Unklarer Zustand, beschädigte Abdeckung oder zugängliche Kontakte	Nicht öffnen oder berühren; fachlich prüfen lassen
Ventilator / Leuchte / Steuerung	Funktionen reagieren nachvollziehbar und ohne auffällige Geräusche oder Aussetzer	Unregelmäßiger Betrieb, wiederholte Aussetzer oder Schutzvorrichtung löst aus	Nutzung stoppen und Ursache prüfen lassen
Leitungen / Verbinder / Schutzleiter	Keine sichtbaren Schäden, Brandspuren oder herausstehenden Leiter	Lose, beschädigte oder zugängliche Leiter; Brandspuren	Nicht weiter betreiben; Elektrofachkraft hinzuziehen
Lichtmodul / Fassung	Keine auffällige Überhitzung, Verformung oder beschädigte Abdeckung	Brandgeruch, starke Hitze, Verfärbung, beschädigte Fassung	Ausschalten, abkühlen lassen und vor weiterer Nutzung prüfen lassen

Freischaltung des Stromkreises und Risiko spannungsführender Leiter

Das Abschalten des zugehörigen Stromkreises reduziert das Risiko eines elektrischen Kontakts, ist aber nicht dasselbe wie eine fachgerecht festgestellte Spannungsfreiheit. Deshalb bleibt die Laienprüfung bei geschlossenen Abdeckungen und sichtbaren Außenmerkmalen.

Vorsicht: Bei unklarer Zuordnung des Stromkreises, beschädigten Abdeckungen oder sichtbaren Leitern nicht öffnen, messen oder berühren.

• Zugehörigen Stromkreis vor einer berührungsnahen Prüfung abschalten
• Elektrische Abdeckungen geschlossen lassen, wenn Spannungsfreiheit nicht fachgerecht festgestellt werden kann
• Beschädigte oder zugängliche Leiter weder berühren noch provisorisch sichern
• Bei unklarer Stromkreiszuordnung oder widersprüchlichem Verhalten die Prüfung beenden

Wenn der elektrische Zustand unklar ist, gibt es keinen positiven Prüfwert durch weiteres Probieren. Prüfung beenden, Gerät ausgeschaltet lassen und eine Elektrofachkraft hinzuziehen.

Trennung der Verkabelung von Ventilator, Leuchte, Schalter und Funkempfänger

Ventilatormotor, Leuchte, Wandschalter und Funkempfänger können je nach Modell getrennte oder kombinierte Steuerungs- und Strompfade verwenden. Dass Ventilator und Licht unterschiedlich reagieren, beweist daher weder einen Fehler noch eine bestimmte Verdrahtung; entscheidend ist die dokumentierte Konfiguration des konkreten Systems.

Wenn eine Funktion ausfällt, unregelmäßig reagiert oder die Leiterzuordnung unklar ist, sollte nicht durch Umklemmen oder Versuche diagnostiziert werden. Die sichere Entscheidung ist der Abgleich mit Schaltplan bzw. Montageanleitung oder eine Prüfung durch eine Elektrofachkraft.

Die Funktionstrennung ist modellabhängig; aus dem beobachteten Verhalten allein lässt sich die Verdrahtung nicht sicher ableiten.

Teil	Mögliche Rolle	Sicherer Interpretationswert
Ventilatormotor	Eigener oder gemeinsam gesteuerter Strompfad	Funktionsverhalten nur zusammen mit dem Modellschema beurteilen
Leuchte	Eigener oder gemeinsam gesteuerter Lichtpfad	Unabhängiges Schalten kann konstruktiv vorgesehen sein
Wandschalter	Schaltet oder steuert eine oder mehrere Funktionen	Schalterzahl allein beschreibt nicht die interne Verdrahtung
Funkempfänger	Verteilt Steuerbefehle an Ventilator und/oder Licht	Fehlverhalten kann auch im Empfänger oder in seiner Versorgung liegen
Unklare Leiterzuordnung	Nicht identifizierter Verdrahtungszustand	Nicht selbst umklemmen; Schaltplan oder Elektrofachkraft nutzen

Drahtverbinder, Erdung und abgedeckte Verbindungen

Leiterverbindungen müssen mechanisch sicher, elektrisch passend und innerhalb der vorgesehenen Abdeckung geschützt sein. Der Schutzleiteranschluss richtet sich nach Schutzklasse, Geräteaufbau und Herstellerangaben; er darf nicht pauschal aus dem äußeren Erscheinungsbild abgeleitet werden.

Lose Verbinder, Brandspuren, beschädigte Isolation oder zugängliche stromführende Teile sind keine Beobachtung zum Weiterbetrieb. Das Gerät bleibt ausgeschaltet, bis eine Elektrofachkraft die Verbindung und gegebenenfalls den Schutzleiter geprüft hat.

Von außen sichtbare Unauffälligkeit ersetzt keine elektrische Messung; die Tabelle benennt nur klare Stoppsignale.

Merkmal	Sollzustand	Warnwert / Reaktion
Leiterverbindungen	Fest, für Leiterart und Anschluss vorgesehen, vollständig geschützt	Locker, verschmort oder mechanisch belastet → nicht weiter betreiben
Schutzleiter / Schutzmaßnahme	Gemäß Schutzklasse und Herstellerangaben korrekt ausgeführt	Zustand unklar oder beschädigt → Elektrofachkraft prüfen lassen
Leiterisolation	Keine beschädigten Stellen oder unzulässig zugänglichen Leiter	Beschädigte Isolation / zugänglicher Leiter → Stromkreis ausgeschaltet lassen
Abdeckung / Baldachin	Schließt ohne Leiter zu quetschen oder Verbinder unter Spannung zu setzen	Gequetschte Leitungen, offene Kontakte oder überfüllter Anschlussraum → prüfen lassen

Hitze des Lichtmoduls, Abstand und Risiken freiliegender Komponenten

Lichtmodule und Leuchtmittel erzeugen im Betrieb Wärme; sicherheitsrelevant wird sie bei ungewöhnlich starker Erwärmung, Verfärbung, Geruch, Verformung oder beschädigten Abdeckungen. Leuchtmitteltyp, Leistung und Fassung müssen den Herstellerangaben des Ventilators entsprechen; bei integrierten LEDs gelten die Vorgaben des kompletten Lichtmoduls.

Anhaltendes Flackern oder Summen kann verschiedene Ursachen haben und ist allein kein eindeutiger Fehlernachweis. Tritt es zusammen mit Geruch, Hitze, Verfärbung, Aussetzern oder beschädigten Teilen auf, sollte der Ventilator ausgeschaltet und geprüft werden. Weitere Einordnung bieten die Warnzeichen bei flackerndem Licht.

Thermische Bewertung erfolgt über sichtbare bzw. wahrnehmbare Warnzeichen und Herstellergrenzen, nicht über eine frei erfundene Universaltemperatur.

Bereich	Normaler/zulässiger Zustand	Warnsignal	Reaktion
Lichtmodul / integrierte LED	Betrieb innerhalb der Herstellerbedingungen ohne auffällige Verfärbung, Geruch oder Verformung	Ungewöhnliche Hitze, Brandgeruch, Verfärbung oder Ausfall	Ausschalten und vor weiterer Nutzung prüfen lassen
Schirm / Diffusor	Fest, unbeschädigt und wie vorgesehen montiert	Riss, Lockerheit, Verformung oder Kontakt mit heißen Teilen	Betrieb pausieren und Zustand korrigieren lassen
Leuchtmittel	Typ und zulässige Leistung entsprechen der Herstellerangabe	Falscher Typ oder unzulässige Leistung	Nur freigegebene Ausführung verwenden
Fassung / Kontakte	Keine beschädigten oder zugänglichen stromführenden Kontakte	Beschädigte Fassung oder zugänglicher Kontakt	Stromkreis ausgeschaltet lassen; Elektrofachkraft prüfen lassen

Überprüfung von Wackeln, Vibrationen und losen Teilen

Wackeln wird nach Stärke, Entwicklung und Ort der Bewegung beurteilt. Eine leichte optische Bewegung kann je nach Modell vorkommen, aber starkes, zunehmendes oder an der Deckenbefestigung sichtbares Wackeln ist ein Warnsignal und kein normaler Betriebswert.

Blattunwucht, verzogene Blätter, lose Schrauben, ein instabiler Leuchtenschirm oder eine lockere Montage können ähnliche Symptome erzeugen. Die Quelle lässt sich deshalb besser über das bewegte Bauteil als über die Geschwindigkeit allein eingrenzen.

Eine neue Installation hat keine Sicherheits-„Einlaufzeit“, in der starkes Wackeln akzeptiert werden sollte. Tritt Wackeln direkt nach der Montage, nur bei bestimmten Drehzahlen oder zunehmend auf, muss die Ursache vor normaler Weiternutzung geklärt werden.

Diagnose nach Bewegungsquelle

Die Tabelle grenzt die Bewegungsquelle ein, ohne aus einem einzelnen Symptom eine sichere Ursache abzuleiten.

Beobachtung	Mögliche Quelle	Prüfgrenze	Reaktion
Blattkreis wackelt, Befestigung bleibt ruhig	Blattunwucht, verzogenes Blatt oder Ausrichtungsfehler	Andere Ursachen bleiben möglich	Blätter/Arme nach Anleitung prüfen; bei anhaltendem Wackeln fachlich klären
Baldachin / Montagepunkt bewegt sich	Lockere oder ungeeignete Befestigung	Struktureller Zustand nicht visuell freigeben	Nutzung stoppen und Montage prüfen lassen
Schirm / Abdeckung klappert	Lockere Leuchten- oder Abdeckungsteile	Bauteil kann sich weiter lösen	Vor weiterer Nutzung befestigen bzw. prüfen lassen
Wackeln wird stärker oder breitet sich aus	Fortschreitende Lockerung oder dynamisches Problem	Kein normaler Beobachtungszustand	Nutzung stoppen und Ursache prüfen lassen

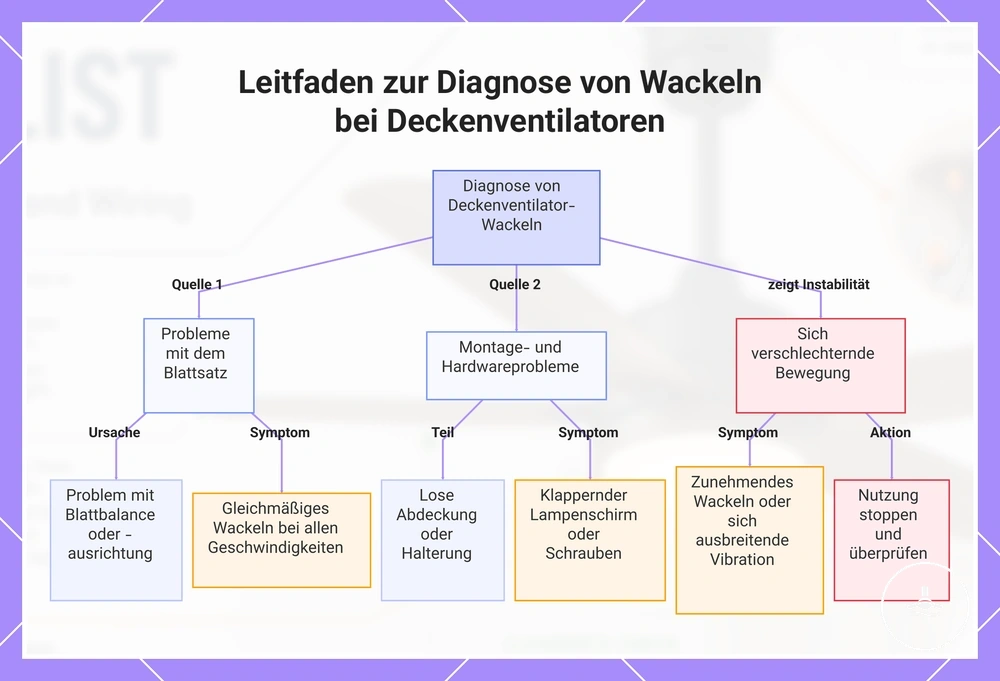

Dieses Diagramm zeigt, wie man Wackeln und Vibrationen bei einem Deckenventilator bewertet, indem man die Quelle, das Bewegungsmuster und die erforderliche Sicherheitsmaßnahme identifiziert.

Probleme mit der Blattbalance und -ausrichtung

Blattunwucht oder unterschiedliche Blattausrichtung kann Wackeln verursachen, ist aber nur eine von mehreren möglichen Ursachen. Wenn sich gleichzeitig Baldachin, Montagebügel oder Deckenanschluss bewegen, liegt die Priorität bei der Montageprüfung und nicht beim Auswuchten.

Verzogene oder beschädigte Blätter sowie ungleich ausgerichtete Blattarme können die Rotation destabilisieren. Ein vom Hersteller vorgesehenes Auswuchtverfahren kann blattbedingtes Wackeln verringern; bleibt die Bewegung bestehen oder betrifft sie den Befestigungspunkt, muss die Ursache weiter geprüft werden.

Diagnostische Unterscheidung

Auswuchten ist eine Ursachenprüfung für den Blattkreis, keine Sicherheitsfreigabe der Tragkonstruktion.

Befund	Interpretation	Nächster Schritt
Blatt sichtbar verzogen oder beschädigt	Mögliche blattbedingte Unwucht	Beschädigtes Teil nach Herstellerangabe ersetzen lassen
Blattarme / Blätter stehen erkennbar unterschiedlich	Mögliche Ausrichtungsabweichung	Befestigung und Bauteilzustand nach Anleitung prüfen
Auswuchtmaßnahme verbessert Wackeln deutlich	Blattunwucht war wahrscheinlich beteiligt	Weiter beobachten; Montagebewegung darf dennoch nicht vorhanden sein
Wackeln bleibt stark oder Befestigung bewegt sich	Blattunwucht erklärt den Zustand nicht ausreichend	Nutzung stoppen und Montage/Struktur prüfen lassen

Anzeichen für lose Abdeckung, Schirm, Schrauben und Bügel

Lose sichtbare Teile können sich durch die wiederholte Betriebsbewegung weiter lockern. Klappern, ein sichtbarer Spalt oder Bewegung an Abdeckung, Schirm, Schrauben oder Montagebügel ist deshalb als konkreter Zustandswert zu behandeln, nicht als bloßes Geräusch.

Bewegt sich nur ein Leuchtenschirm, liegt die Ursache möglicherweise lokal; bewegt sich dagegen Montagebügel oder Baldachin an der Decke, ist die strukturelle Befestigung betroffen. Je näher die Bewegung am Deckenanschluss liegt, desto eher ist eine fachliche Montageprüfung erforderlich.

Lose Teile: sichtbarer Zustand und Reaktion

Lose Bauteile werden nach ihrer Funktion unterschieden: Leuchtenteile können lokal sein, Bewegung am Montagepunkt betrifft die Tragkonstruktion.

Teil	Warnzeichen	Reaktion
Abdeckung / Baldachin	Spalt, Verschiebung oder Bewegung an der Decke	Nutzung pausieren; Befestigung prüfen lassen
Leuchtenschirm / Diffusor	Klappern, Drehen, sichtbare Lockerheit oder Riss	Vor weiterer Nutzung korrekt befestigen bzw. ersetzen lassen
Schrauben / Befestiger	Fehlend, sichtbar locker oder lösen sich wiederholt	Nicht weiter betreiben, bis die Befestigung hergestellt ist
Montagebügel	Bewegung, Verformung oder Geräusch am Befestigungspunkt	Strukturelle Prüfung erforderlich

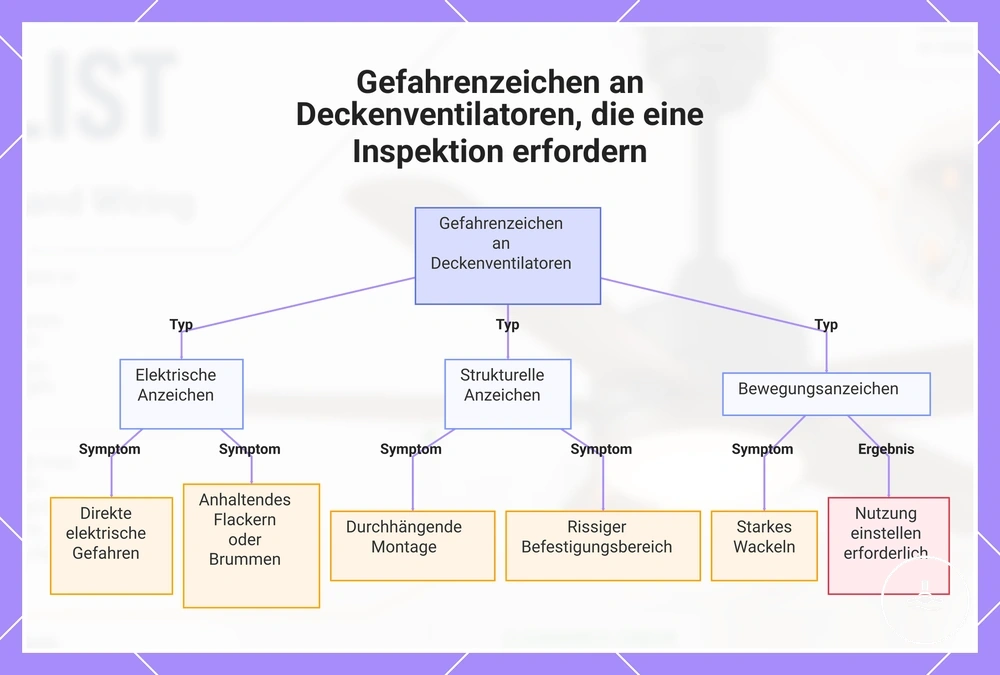

Gefahrenzeichen, die eine professionelle Inspektion erfordern

Bestimmte Warnzeichen verschieben die Entscheidung von „weiter beobachten“ zu „ausschalten, nicht weiter betreiben und fachlich prüfen lassen“. Dazu gehören klare elektrische, strukturelle und starke bewegungsbezogene Auffälligkeiten.

Brandgeruch, sichtbare Funken, wiederholt auslösende Schutzvorrichtungen, beschädigte oder zugängliche Leiter, eine durchhängende/gerissene Befestigung und starkes oder zunehmendes Wackeln sind keine normalen Abweichungen. Je nach Befund ist eine Elektrofachkraft oder eine für die Tragkonstruktion geeignete Fachperson zuständig; die Montagegrenzen helfen bei der strukturellen Einordnung.

Anhaltendes Flackern oder Summen ist weniger spezifisch, wird aber zum Eskalationssignal, wenn es wiederholt auftritt oder mit Hitze, Geruch, Verfärbung, Aussetzern oder anderen elektrischen Warnzeichen zusammenfällt. Die Warnzeichen bei flackerndem Licht helfen bei dieser Abgrenzung.

Abschließende Eskalationsmatrix

Bei mehreren Warnzeichen gilt die strengere Reaktion; die Checkliste ersetzt keine fachliche Diagnose.

Warnzeichen	Risikobereich	Sofortreaktion	Fachliche Klärung
Brandgeruch, Funken, wiederholtes Auslösen einer Schutzvorrichtung	Elektrik	Ausschalten; nicht weiter betreiben	Elektrofachkraft
Beschädigte oder zugängliche elektrische Leiter/Kontakte	Elektrik	Stromkreis ausgeschaltet lassen; nicht berühren	Elektrofachkraft
Durchhängende Befestigung, Riss, Nachgeben oder Bewegung am Deckenanschluss	Struktur / Montage	Nicht weiter betreiben	Geeignete Fachperson für Montage/Tragkonstruktion
Starkes oder zunehmend instabiles Wackeln	Bewegung / Montage	Ausschalten; Ursache nicht durch Weiterbetrieb testen	Montage prüfen lassen; bei elektrischen Begleitsymptomen zusätzlich Elektrofachkraft
Anhaltendes Flackern/Summen mit Hitze, Geruch oder Aussetzern	Leuchte / Elektrik	Ausschalten und abkühlen lassen	Elektrofachkraft bzw. Hersteller-Service nach Modell

Dieses Diagramm kategorisiert die wichtigsten Warnsignale für Deckenventilatoren mit Beleuchtung in elektrische, strukturelle und bewegungsbezogene Indikatoren sowie die erforderliche Reaktion.
