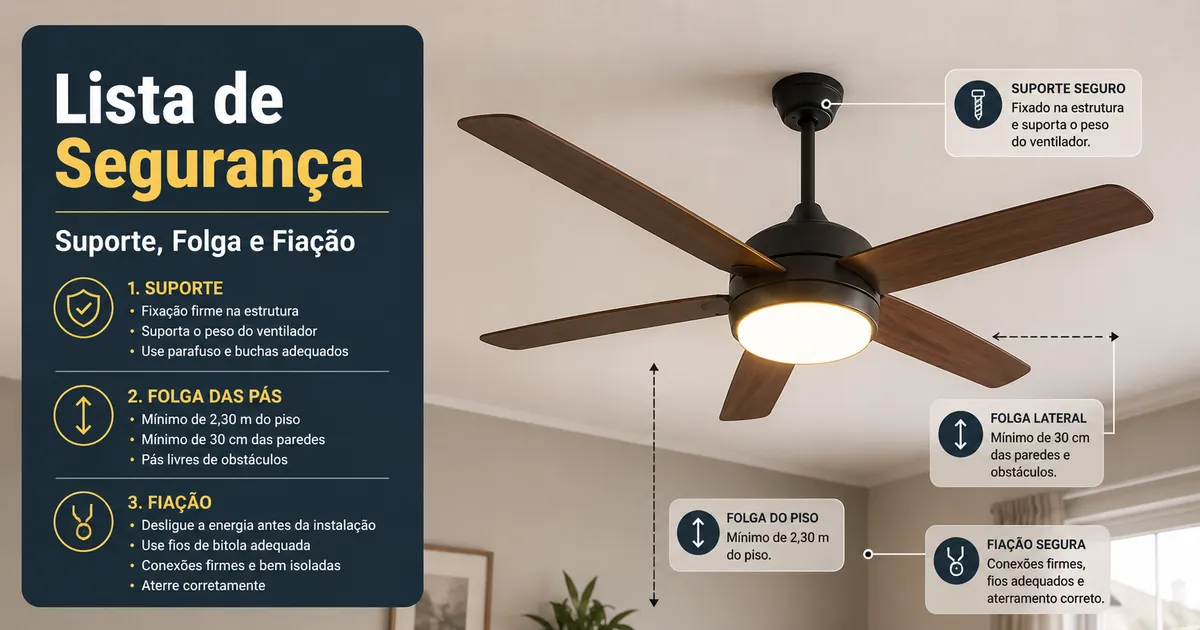

Lista de segurança para ventiladores de teto com luz
Antes de usar um ventilador de teto com luz, confirme cinco pontos: circuito desenergizado para qualquer inspeção elétrica, suporte próprio para ventilador, trajetória das pás sem interferências, fiação e kit de luz sem sinais de dano e movimento estável. Se houver fiação exposta, cheiro de queimado, faíscas, desarme repetido do disjuntor, oscilação severa, suporte cedendo ou uma condição que você não consiga confirmar com segurança, não use o ventilador e procure um eletricista ou instalador qualificado.

Verificador rápido antes de usar o ventilador
Selecione a condição que melhor descreve cada ponto. O resultado organiza sinais visíveis e condições conhecidas; ele não certifica a instalação nem substitui uma inspeção profissional.
Limite da ferramenta: se a resposta depender de abrir a instalação elétrica, testar condutores ou avaliar a estrutura oculta do teto, trate o ponto como “Não sei” e encaminhe a verificação a um profissional qualificado.
Use esta lista quando um ventilador de teto com luz já estiver instalado, após manutenção ou antes de voltar a usá-lo depois de um sinal incomum. A inspeção visual deve observar suporte e montagem, folga das pás, fiação aparente e kit de luz, além de oscilação e peças soltas, sem abrir conexões energizadas nem presumir que uma condição oculta está segura.
A inspeção visual organiza sinais de risco, mas não confirma a integridade da fiação embutida nem da estrutura do teto. Quando a adequação do suporte, o estado elétrico ou a fixação não puderem ser confirmados com segurança, mantenha o aparelho desligado e consulte as instruções do fabricante ou um profissional qualificado.
Cada item funciona como critério de triagem, não como certificado de segurança. Modelo do ventilador, tipo de teto, método de montagem e requisitos elétricos locais podem alterar a decisão; por isso, uma condição desconhecida deve ser verificada antes do uso.

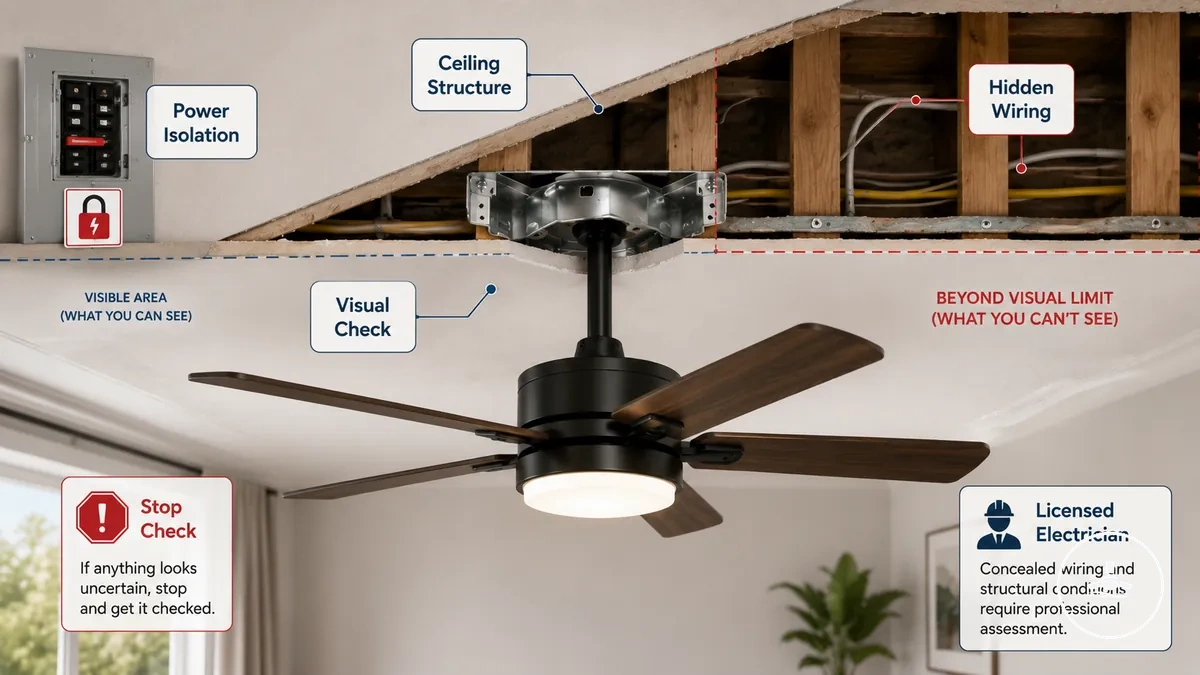

Limites de segurança antes da instalação ou inspeção
A lista pode identificar riscos visíveis, mas não confirma fiação oculta nem a integridade da estrutura do teto. A inspeção deve permanecer no nível de observação segura; se houver necessidade de tocar em condutores, abrir conexões ou avaliar a fixação estrutural oculta, a verificação passa a exigir um profissional qualificado.
Antes de observar a parte elétrica, o circuito deve estar desenergizado. Visualmente, é possível verificar danos externos, estabilidade aparente da canopla e peças visivelmente soltas; não é seguro usar essa observação para inferir o estado de condutores ocultos ou da estrutura acima do teto. Se houver suspeita de condutor energizado, suporte instável ou estado elétrico desconhecido, interrompa a verificação.
Teto danificado, suporte com folga ou fiação de condição desconhecida são limites claros para a inspeção leiga. Nesses casos, consulte os limites de instalação, as instruções do fabricante e, quando necessário, um eletricista ou instalador qualificado antes de voltar a usar o aparelho.
Cuidado: uma inspeção visual serve para reconhecer sinais de parada e pontos que precisam de confirmação; ela não transforma uma condição oculta em condição segura.
Pare a verificação quando houver qualquer um destes limites
- Pare a verificação se houver suspeita de fiação energizada ou elementos elétricos expostos
- Não prossiga com contato quando a estabilidade da estrutura do teto for incerta
- Evite inspeção adicional se danos ou folga na montagem forem visíveis
- Recorra a um eletricista qualificado quando as condições da fiação oculta não puderem ser verificadas
- Siga as instruções do fabricante quando os limites do sistema não forem claros

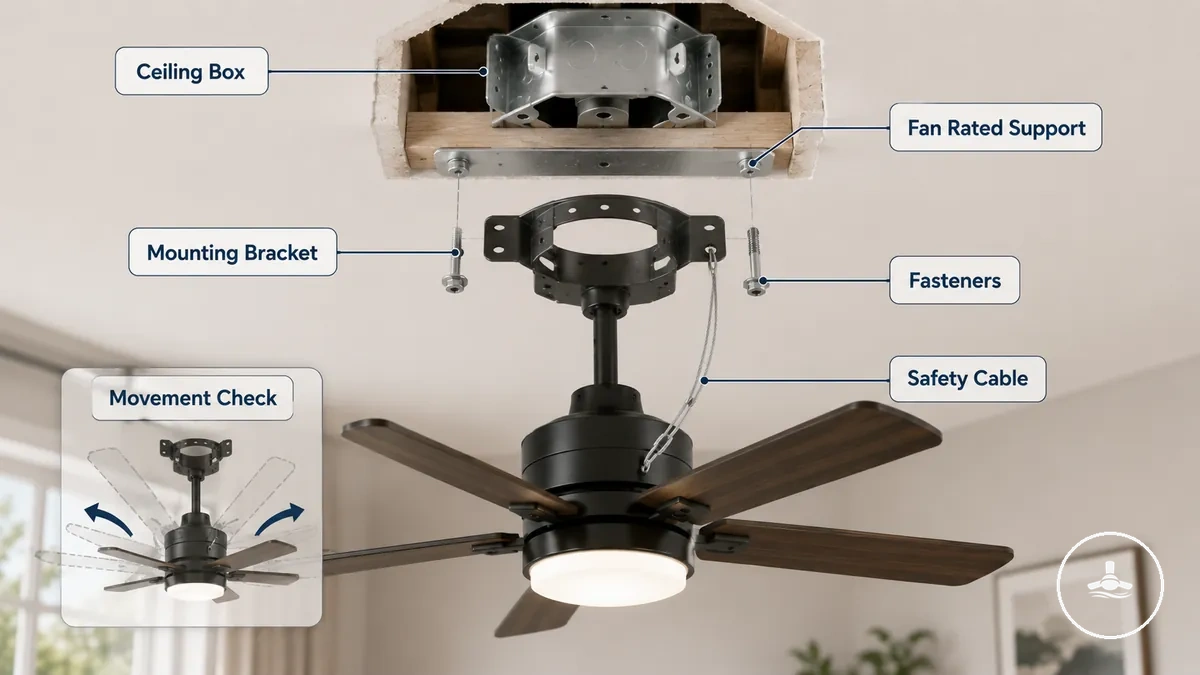

Suporte adequado para ventilador e verificações de montagem
As verificações de suporte e montagem determinam se a caixa de teto, o suporte e os pontos de fixação são próprios para um ventilador de teto e compatíveis com o modelo instalado. Um conjunto que parece firme pode ainda ser inadequado para a carga dinâmica criada pela rotação; por isso, a adequação deve vir da identificação do componente, das instruções do fabricante ou de avaliação qualificada — não apenas da aparência.
O conjunto de montagem deve transferir a carga do ventilador e do kit de luz para um ponto estrutural apropriado e resistir ao movimento durante a operação. Caixa, suporte, fixadores e, quando previsto pelo fabricante, cabo de segurança cumprem funções diferentes. Folga, trinca, deformação ou fixador ausente mudam a condição de “observar” para “não operar até verificar”.
Caixas antigas ou pontos originalmente destinados apenas a luminárias exigem atenção porque nem todo suporte para luminária é adequado à carga e ao movimento de um ventilador. Se a adequação da caixa ou do suporte não puder ser confirmada pela identificação, documentação ou instalação, trate o valor como desconhecido e peça verificação antes do uso.
A decisão de uso deve considerar três valores: adequação do suporte, condição física e firmeza da fixação. Qualquer valor desconhecido ou claramente inadequado justifica interromper o uso até a confirmação.
Relação componente → condição → decisão
| Componente | Valor que deve ser confirmado | Implicação |
|---|---|---|
| Caixa / ponto de teto | Adequado para ventilador de teto e para o modelo instalado | Se a adequação for desconhecida, não presuma que um ponto de luminária é suficiente. |
| Suporte de montagem | Compatível, íntegro e sem folga visível | Folga ou incompatibilidade pode transferir movimento para a estrutura. |
| Fixadores | Presentes, íntegros e firmes conforme o sistema do fabricante | Fixador ausente, danificado ou solto exige correção antes do uso. |
| Cabo de segurança | Presente e fixado quando previsto pelo fabricante ou pela instalação | Funciona como retenção secundária; sua necessidade depende do sistema. |

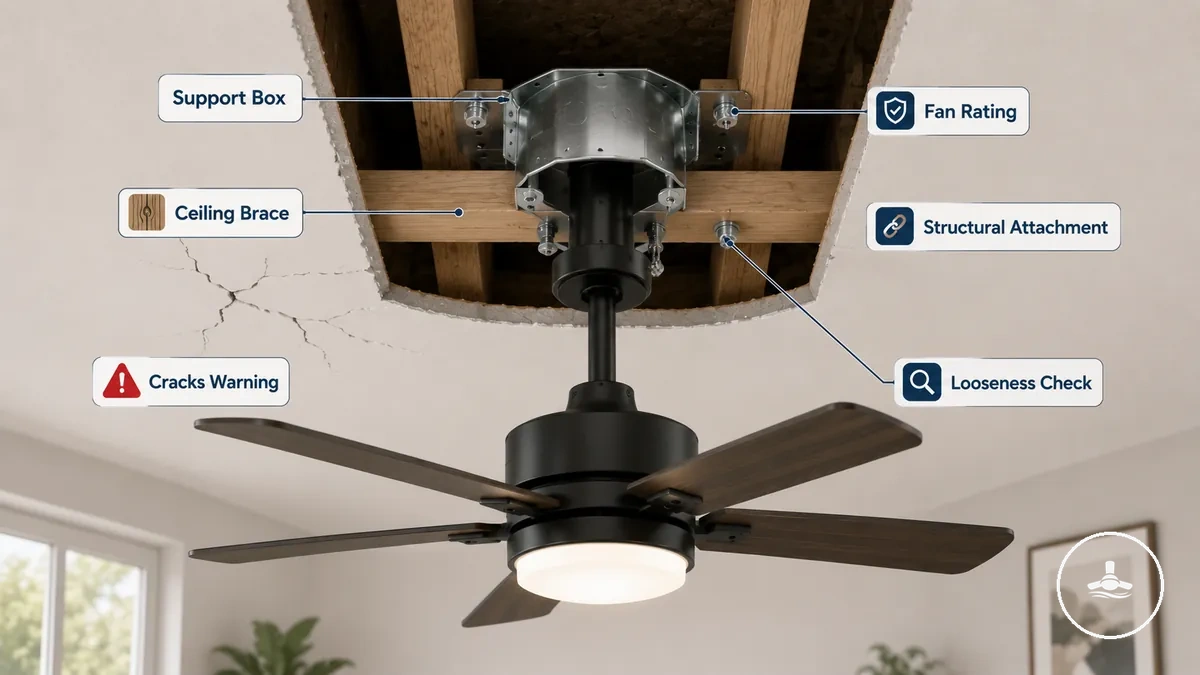

Adequação da caixa de teto e condição do suporte
A caixa de teto e o suporte estrutural devem formar um caminho de carga adequado ao ventilador. O valor mais importante não é “parece firme”, mas adequação confirmada + estrutura sem dano visível + fixação sem folga. Se qualquer um desses pontos permanecer desconhecido, a condição não deve ser tratada como aprovada.
Quando a identificação da caixa não esclarece seu uso com ventilador, ou quando há trincas, deformação ou movimento no ponto de fixação, interrompa o uso e peça verificação. A ausência de identificação não prova inadequação; ela significa apenas que a capacidade necessária ainda não foi confirmada.
Condições que fecham a decisão de suporte
| Elemento | Condição observada | Decisão |
|---|---|---|
| Caixa / ponto de teto | Adequação ao ventilador confirmada e sem dano visível | Prosseguir somente com as demais verificações da lista. |
| Caixa / ponto de teto | Adequação desconhecida | Confirmar por documentação ou profissional antes do uso. |
| Suporte / estrutura | Firme, sem trincas, deformação ou deslocamento visível | Condição visual compatível com estabilidade; não substitui avaliação oculta. |
| Suporte / estrutura | Trinca, folga, deformação ou deslocamento | Não operar até inspeção e correção. |
Ajuste do suporte de montagem, fixadores e cabo de segurança
Suporte de montagem, fixadores e cabo de segurança — quando previsto — devem corresponder ao sistema do fabricante e ao ponto de fixação. A condição desejada é compatibilidade identificada, fixadores íntegros e ausência de folga; uma peça apenas “parecida” ou improvisada não é confirmação de compatibilidade.
Se o suporte parecer incompatível, houver fixadores ausentes ou soltos, ou o cabo exigido pelo sistema não estiver presente, a estabilidade não deve ser presumida. Interrompa o uso até que a configuração seja comparada com as instruções do fabricante ou verificada por um profissional.
Use a relação abaixo para distinguir uma condição compatível de uma condição que exige parada e verificação.
Montagem: compatibilidade antes da operação
| Componente | Condição adequada | Sinal que exige verificação |
|---|---|---|
| Suporte de montagem | Modelo/encaixe compatível e sem deformação | Tipo incompatível, deformado ou com folga. |
| Fixadores | Presentes, íntegros e firmes | Ausentes, danificados, frouxos ou sem engate confiável. |
| Cabo de segurança | Corretamente fixado quando previsto | Ausente ou solto quando o sistema o exige. |

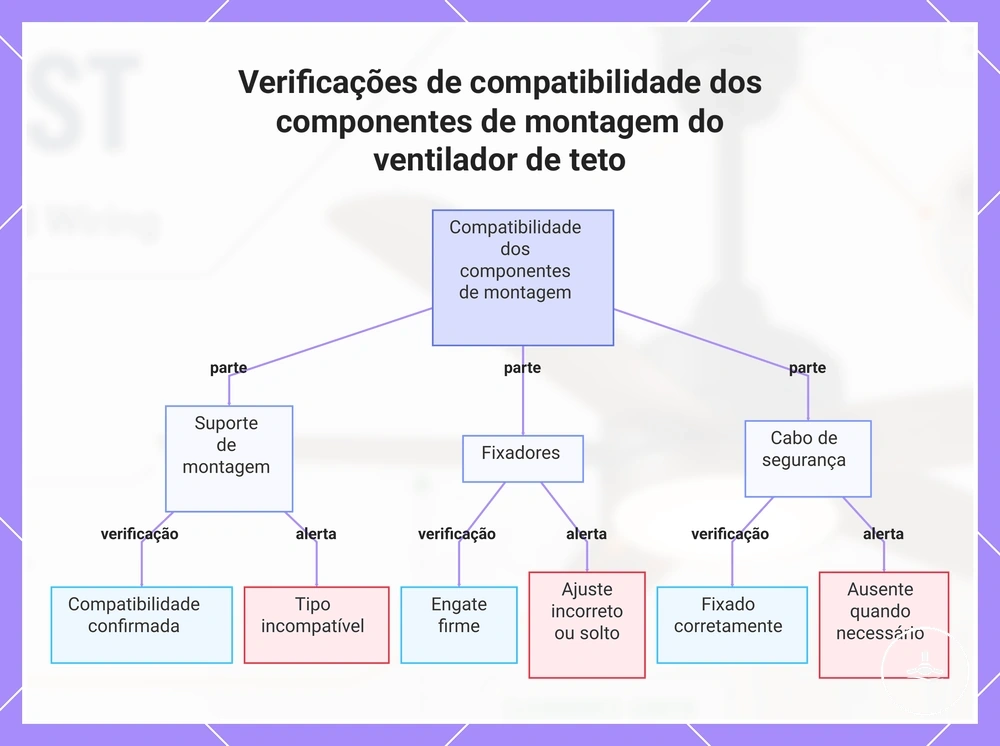

O diagrama abaixo localiza suporte, fixadores e cabo de segurança para ajudar a relacionar cada peça à sua função de retenção e estabilidade.
Carga do conjunto e resistência ao movimento
A carga do conjunto e a resistência ao movimento são critérios diferentes. O peso do ventilador e do kit de luz atua continuamente; a rotação acrescenta esforços dinâmicos e vibração. Por isso, um ponto que sustenta o aparelho parado não está automaticamente confirmado para operação.
Oscilação repetida, movimento da canopla ou vibração concentrada no teto podem indicar problema de fixação, montagem ou balanceamento. Se o movimento aumentar, surgir de forma repentina ou vier acompanhado de peças soltas, pare o uso e verifique a causa antes de reiniciar.
Carga parada ≠ estabilidade em rotação
| Critério | Valor a confirmar | O que muda a decisão |
|---|---|---|
| Carga do conjunto | Suporte/caixa adequados ao ventilador e ao modelo instalado | Adequação desconhecida, deformação ou trinca exige verificação. |
| Resistência ao movimento | Ponto de montagem permanece estável durante a operação | Movimento da canopla/suporte ou vibração estrutural exige parada. |
| Oscilação | Sem movimento severo, crescente ou repentino | Persistência ou piora após checagem das pás exige inspeção da montagem. |
Verificações de segurança de folga das pás e tetos baixos
A folga das pás depende da altura do teto, do diâmetro de varredura, do tipo de montagem e de tudo o que possa entrar na trajetória das pás. O critério prático é simples: pessoas e objetos não devem alcançar nem cruzar a zona de rotação durante o uso normal. Distâncias mínimas exatas podem depender do modelo e dos requisitos locais, portanto não devem ser inferidas de um valor genérico.
Em tetos baixos ou cômodos compactos, montagem rente pode preservar mais altura útil, enquanto uma haste reduz a altura das pás. Portas, móveis altos, beliches e plataformas elevadas também mudam a folga real. Se a trajetória puder ser alcançada no uso normal do ambiente, a configuração precisa ser revista antes da operação.
Quando a folga parece marginal, não compense a incerteza apenas “testando” o ventilador. Compare as dimensões do modelo com a altura do ambiente e com a posição dos obstáculos; se necessário, consulte folga em tetos baixos e as instruções do fabricante.
A matriz abaixo transforma cada área de folga em uma condição observável e uma decisão de uso.
Matriz de folga: condição → decisão
| Área | O que verificar | Valor de decisão | Ação |
|---|---|---|---|
| Piso / pessoas | A altura das pás e o uso normal sob o ventilador | Ninguém deve alcançar a trajetória das pás durante o uso normal | Rever altura/tipo de montagem se a zona de rotação puder ser alcançada. |
| Paredes / portas | Trajetória completa das pás e movimento das portas | Nenhuma superfície móvel deve entrar na varredura | Reposicionar ou impedir a interferência antes do uso. |
| Móveis / beliches | Objetos fixos ou elevados próximos às pás | Nenhum objeto deve invadir a zona de rotação | Reorganizar o ambiente ou a instalação. |
| Tipo de montagem | Montagem rente, padrão ou com haste | A montagem deve manter a trajetória livre e compatível com o modelo | Escolher a configuração conforme dimensões, fabricante e requisitos locais. |
Distância das pás ao piso e risco de contato
A distância das pás ao piso deve ser avaliada junto com a profundidade do kit de luz e o modo como o ambiente é usado. O valor útil não é apenas a altura do teto: é se a zona de rotação permanece fora do alcance previsível das pessoas, inclusive em áreas de circulação e atividades com braços levantados.
Quartos, corredores, áreas infantis e espaços com cama alta ou plataforma podem aproximar pessoas da zona das pás. Se a altura disponível não oferecer separação segura no uso normal, considere uma configuração de perfil mais baixo ou outra solução compatível com o fabricante e com os requisitos locais.
Use os fatores abaixo para decidir se a folga vertical precisa ser revista.
Folga vertical: fatores que mudam a decisão
| Fator | Valor a observar | Implicação |
|---|---|---|
| Altura das pás | Trajetória fora do alcance previsível | Se puder ser alcançada durante o uso normal, reveja a configuração. |
| Profundidade da luz | Kit de luz não cria ponto baixo problemático | Um conjunto mais profundo reduz a altura livre percebida. |
| Uso do cômodo | Circulação e atividades sob o ventilador | Maior atividade aumenta a importância de separar pessoas da zona de rotação. |
| Superfícies elevadas | Camas, beliches ou plataformas não aproximam o usuário das pás | Se aproximarem, a configuração deve ser alterada. |

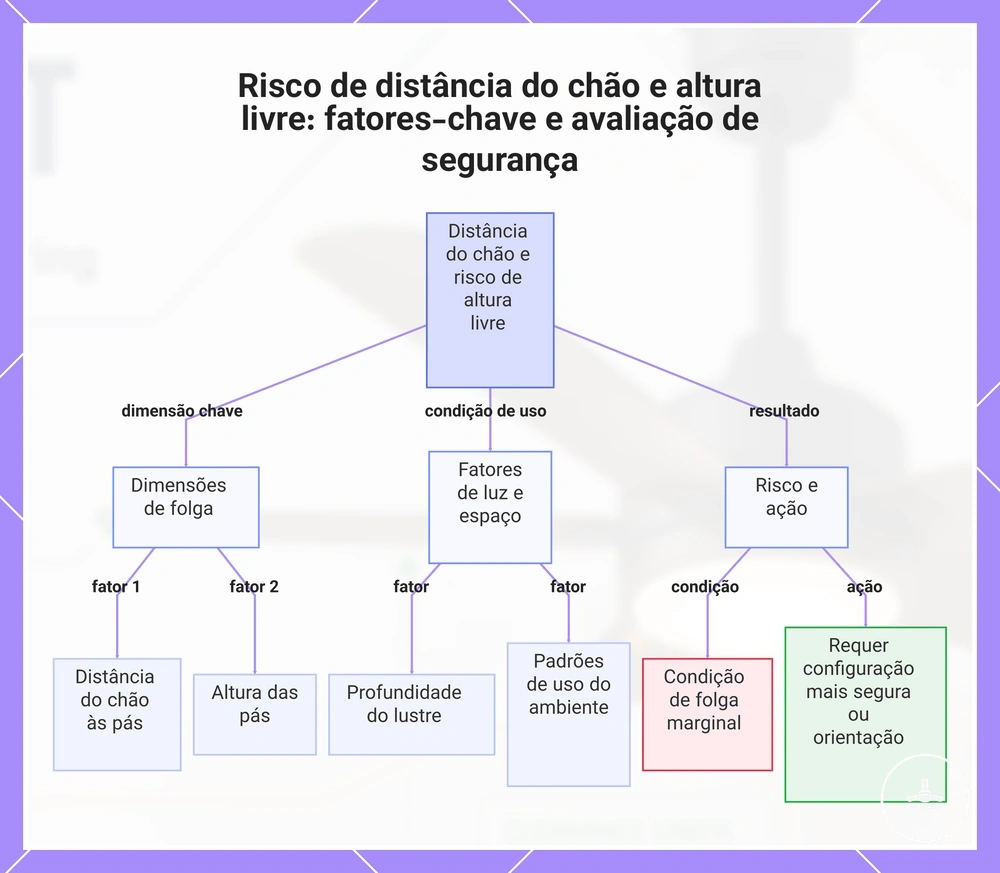

O diagrama abaixo relaciona altura das pás, profundidade do kit de luz e uso do ambiente para mostrar por que a folga deve ser avaliada como uma condição do cômodo, e não apenas como uma medida isolada.
Folga de paredes, móveis, portas e beliches
A folga lateral depende da trajetória completa das pás e de elementos que podem permanecer fixos ou se mover para dentro dela. Paredes, portas, móveis altos, beliches e plataformas devem ser avaliados pelo mesmo critério: não podem entrar na zona de rotação durante o uso normal.
Portas e móveis reposicionáveis merecem atenção porque a folga pode mudar depois da instalação. Sempre que o layout do cômodo mudar, repita a verificação da trajetória das pás antes de operar o ventilador.
Interferência lateral: objeto → movimento → decisão
| Elemento | Como muda a folga | Decisão |
|---|---|---|
| Parede / elemento fixo | Define um limite permanente próximo à varredura | A trajetória das pás deve permanecer livre em toda a rotação. |
| Porta | Pode invadir temporariamente a zona das pás | Não operar se a abertura da porta puder alcançar as pás. |
| Móvel alto | Pode ser movido para perto ou sob o ventilador | Rever a folga após qualquer mudança de layout. |
| Beliche / plataforma | Eleva a posição do usuário | Não usar a configuração se aproximar a pessoa da zona de rotação. |

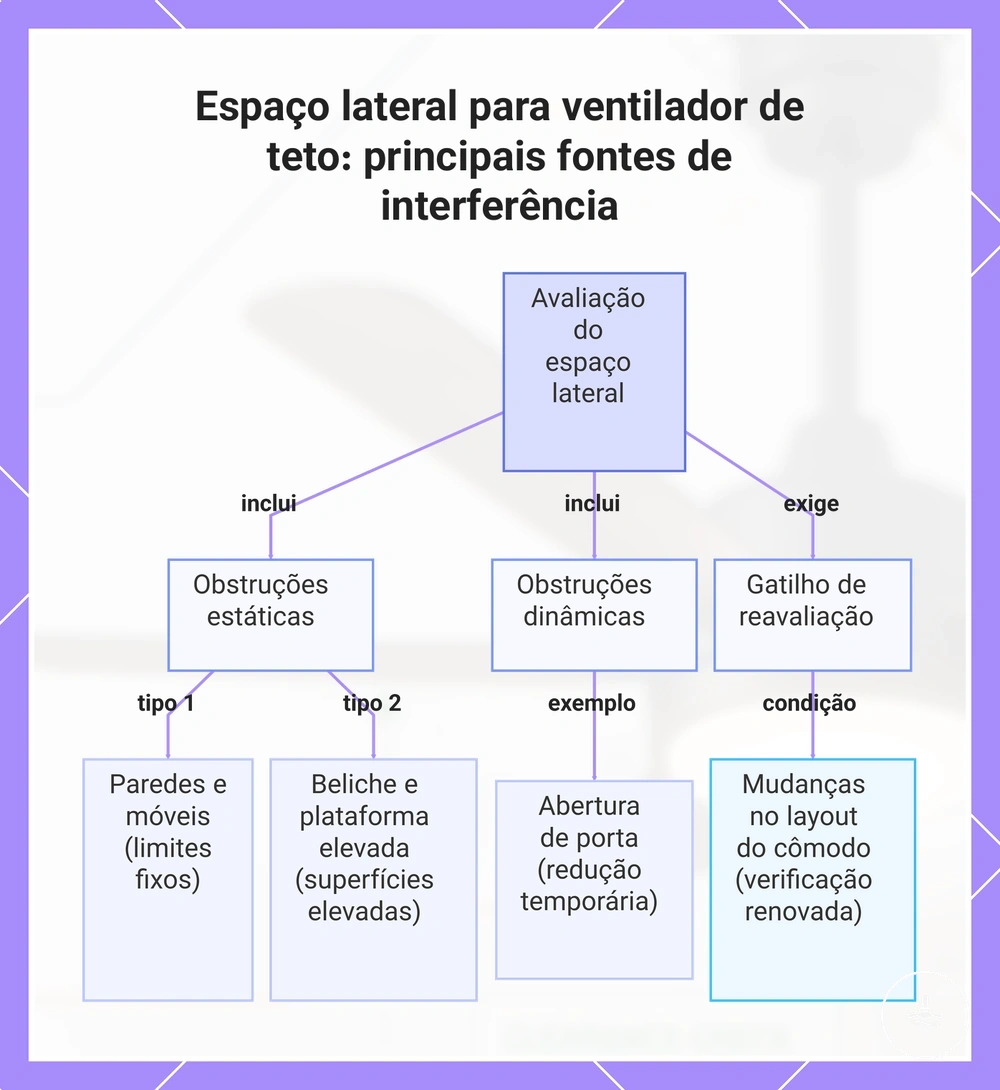

A imagem abaixo destaca fontes fixas e móveis de interferência para facilitar a checagem da trajetória das pás no cômodo.
Condições de folga para montagem rente e com haste
Montagem rente e montagem com haste alteram principalmente a altura das pás e a relação com o teto. Montagem rente tende a preservar mais altura útil; a haste abaixa o conjunto e pode ser necessária em alguns projetos ou tetos altos/inclinados. A escolha deve seguir a compatibilidade do modelo e a folga real do ambiente.
Em tetos baixos, a montagem rente pode reduzir a queda do conjunto, mas não elimina a necessidade de folga lateral nem garante desempenho adequado para qualquer modelo. Em teto inclinado ou abobadado, podem ser necessários componentes próprios para o ângulo; consulte montagem em tetos inclinados e as instruções do fabricante.
Tipo de montagem → efeito na folga
| Configuração | Efeito principal | Condição de decisão |
|---|---|---|
| Montagem rente | Mantém o conjunto mais próximo ao teto e preserva mais altura útil | Use somente se o modelo permitir e se pás, motor e kit de luz mantiverem as folgas exigidas pelo fabricante. |
| Montagem com haste | Abaixa o ventilador e altera a altura das pás | Adequada apenas quando a nova altura mantém pessoas e objetos fora da zona de rotação. |
| Teto inclinado / abobadado | Exige alinhamento compatível com o ângulo e o sistema de montagem | Use componentes próprios do modelo; adaptação improvisada não confirma segurança. |
Verificações de segurança elétrica de fiação e luz
A verificação elétrica desta lista é visual e de triagem: ela procura sinais de dano, aquecimento, exposição de condutores e comportamento anormal sem orientar religação ou reparo. Antes de qualquer observação que envolva a parte elétrica, o circuito deve estar desenergizado; se isso não puder ser confirmado com segurança, pare e chame um eletricista qualificado.
Ventilador e luz podem compartilhar ou separar caminhos de controle conforme o modelo, o interruptor e eventual receptor remoto. A condição relevante é que conexões, aterramento/proteção e dispositivos de controle estejam compatíveis com o sistema e protegidos dentro do invólucro. Para detalhes de configuração, consulte os requisitos de fiação do aparelho e da instalação.
Cheiro de queimado, faíscas, condutor exposto, marcas de aquecimento ou desarme repetido do disjuntor são sinais de parada. Cintilação ou zumbido persistentes também merecem inspeção, especialmente quando aparecem junto com calor anormal ou falhas de controle. Não continue operando o aparelho para “testar se melhora” quando houver esses sinais.
Elétrica: sinal visível → resposta segura
| Área | Condição aceitável para seguir observando | Sinal de parada | Resposta |
|---|---|---|---|
| Desenergização | Circuito desligado antes de qualquer inspeção elétrica | Estado da energia desconhecido ou possibilidade de condutor energizado | Não tocar nem abrir; obter verificação qualificada. |
| Conexões visíveis | Sem cobre exposto, queimadura ou dano aparente | Condutor exposto, conector danificado ou marca de aquecimento | Manter desligado e solicitar inspeção. |
| Kit de luz | Sem cheiro de queimado, calor anormal ou dano visível | Cheiro, faísca, deformação, escurecimento ou soquete exposto | Parar de usar e inspecionar. |
| Operação / proteção | Sem desarme repetido ou comportamento elétrico anormal | Disjuntor desarmando repetidamente, cintilação/zumbido persistentes | Interromper o uso e investigar a causa. |
Desenergização no disjuntor e risco de condutor energizado
A desenergização no disjuntor é o ponto de partida antes de qualquer inspeção da parte elétrica. Desligar um comando de parede não deve ser tratado como confirmação de ausência de tensão em todos os condutores. Se você não consegue confirmar a condição sem tocar ou abrir a instalação, pare a inspeção e encaminhe a um eletricista qualificado.
Cuidado: a lista abaixo define limites de observação; ela não é um procedimento de trabalho em instalação elétrica.
Limites para evitar contato com partes energizadas
- Desenergize o circuito antes de qualquer inspeção que envolva a parte elétrica.
- Não toque em condutores, conectores ou partes expostas para tentar confirmar a condição.
- Se houver possibilidade de condutor energizado ou o estado da energia for desconhecido, interrompa a verificação.
- Use um eletricista qualificado quando a confirmação exigir teste, abertura de conexões ou diagnóstico do circuito.
Estado de energia desconhecido é um valor suficiente para encerrar a inspeção leiga. Não interprete uma luz apagada, um controle sem resposta ou um interruptor desligado como prova de ausência de tensão; a confirmação elétrica deve ser feita por pessoa qualificada quando necessária.
Separação da fiação do ventilador, luz, interruptor e controle remoto
Motor, luz, interruptor de parede e receptor remoto podem usar caminhos de controle diferentes conforme o modelo e a instalação. Essa arquitetura explica por que a luz pode funcionar enquanto o motor não responde — ou o contrário — sem permitir concluir, apenas pela resposta funcional, onde está a falha.
Se motor e luz respondem de maneira diferente, primeiro trate isso como diferença de caminho de controle, não como diagnóstico definitivo. Condutores não identificados, controle intermitente ou comportamento que mudou de repente exigem verificação do esquema do fabricante ou inspeção profissional, em vez de tentativa de religação.
Controle: componente → função → sinal de verificação
| Elemento | Função | Quando o comportamento exige verificação |
|---|---|---|
| Motor do ventilador | Produz o movimento das pás | Motor não responde, varia de forma anormal ou opera de modo intermitente. |
| Circuito da luz | Alimenta o kit de luz ou driver/LED integrado | Luz não responde, cintila persistentemente ou aquece de forma anormal. |
| Interruptor de parede | Comanda uma ou mais funções conforme a instalação | Comando não corresponde ao comportamento esperado do modelo. |
| Receptor remoto | Recebe comandos e pode controlar motor e luz | Resposta intermitente, aquecimento/dano visível ou função incompatível com o esquema. |
Conectores de fios, aterramento e conexões cobertas
Conectores, condutor de proteção/aterramento e conexões cobertas devem manter partes condutoras protegidas e sem sinais de aquecimento ou esforço mecânico. A inspeção visual pode reconhecer cobre exposto, isolação danificada, conectores deslocados ou marcas de calor; continuidade elétrica e qualidade da terminação não devem ser inferidas apenas pela aparência.
Cobre exposto, conector danificado, isolação queimada ou condutores comprimidos de forma anormal dentro da canopla são motivos para manter o aparelho desligado. Aterramento ausente ou de condição desconhecida também exige verificação profissional, porque sua função protetiva não pode ser confirmada apenas visualmente.
Conexões: sinal → risco possível → ação
| Sinal | O que pode significar | Ação |
|---|---|---|
| Cobre ou parte condutora exposta | Proteção física insuficiente ou terminação deslocada | Não operar; solicitar inspeção. |
| Marca de queimadura / isolação deformada | Aquecimento anormal ou mau contato possível | Manter desligado e investigar a causa. |
| Conector solto ou danificado | Terminação sem retenção confiável | Não tocar para “apertar” se a instalação não estiver confirmadamente desenergizada; encaminhar a profissional. |
| Aterramento ausente ou incerto | Proteção contra falha não confirmada | Verificação elétrica qualificada. |
| Condutores comprimidos na canopla | Esforço mecânico sobre conexões e isolação | Revisão da montagem e acomodação por profissional. |
Riscos de calor, folgas e componentes expostos do kit de luz
O kit de luz acrescenta componentes térmicos e elétricos ao ventilador: LED integrado ou lâmpada, driver quando existente, soquete, cúpula/difusor e cobertura. A condição adequada é compatibilidade com o modelo, cobertura íntegra e ausência de calor ou dano anormais. Potência/tipo de lâmpada e componentes de reposição devem respeitar os limites indicados pelo fabricante.
Cintilação ou zumbido persistentes podem indicar problema no kit de luz, controle ou alimentação; cheiro de queimado, faíscas, escurecimento ou deformação pelo calor são sinais mais fortes de parada. Consulte também os sinais de cintilação da luz (em inglês) e interrompa o uso se houver calor anormal ou partes elétricas expostas.
Kit de luz: componente → condição → limite de uso
| Componente / sinal | Valor esperado | Quando parar |
|---|---|---|
| LED / lâmpada / driver | Componente compatível com o modelo e operação sem calor anormal | Cheiro de queimado, deformação, escurecimento, faísca ou calor claramente anormal. |
| Cúpula / difusor | Íntegro e firmemente retido | Peça quebrada, ausente ou solta com risco de queda/exposição. |
| Soquete / partes elétricas | Sem partes energizadas acessíveis ou dano visível | Soquete quebrado, condutor exposto ou proteção ausente. |
| Cintilação / zumbido | Sem persistência anormal | Sintoma persistente, crescente ou acompanhado de calor/desarme. |
Verificações de oscilação, vibração e peças soltas
Oscilação e vibração devem ser avaliadas pela origem, intensidade e tendência. Um pequeno movimento estável pode depender do projeto e da instalação, mas movimento severo, crescente, repentino ou associado a peças soltas não deve ser tratado como normal. A prioridade é identificar se o movimento está nas pás, na canopla/suporte ou no conjunto de luz.
Oscilação concentrada no conjunto de pás pode estar relacionada a balanceamento, dano ou alinhamento; movimento da canopla ou do suporte desloca a preocupação para a montagem; chocalho do difusor aponta para uma peça do conjunto de luz. Esses padrões ajudam a localizar a inspeção, mas não confirmam a causa sozinhos.
A idade da instalação e a velocidade de operação mudam o contexto, não o limite de segurança. Uma unidade nova não deve ser considerada “em período de ajuste” se houver movimento estrutural, e uma unidade antiga pode desenvolver folgas com o tempo. Se a oscilação piorar com a velocidade ou continuar após uma correção simples de balanceamento, verifique a montagem antes de continuar usando.
Use a matriz para separar a provável área de origem do movimento e a resposta apropriada.
Movimento: origem → padrão → resposta
| Origem aparente | Padrão observado | Interpretação prudente | Ação |
|---|---|---|---|
| Conjunto de pás | Oscilação do plano das pás ou movimento que varia com a velocidade | Pode envolver balanceamento, alinhamento ou dano | Inspecionar pás; se persistir ou for severa, parar e verificar a montagem. |
| Canopla / suporte | Movimento próximo ao teto ou deslocamento do ponto de montagem | Pode indicar folga de fixação ou problema estrutural | Parar o uso e solicitar inspeção. |
| Difusor / fixadores | Chocalho localizado ou peça visivelmente solta | Folga no conjunto de luz ou ferragem | Desligar e corrigir/verificar antes do uso. |
| Movimento crescente | Oscilação aumenta, torna-se irregular ou surge de repente | Instabilidade não explicada | Interromper o uso e investigar a causa. |

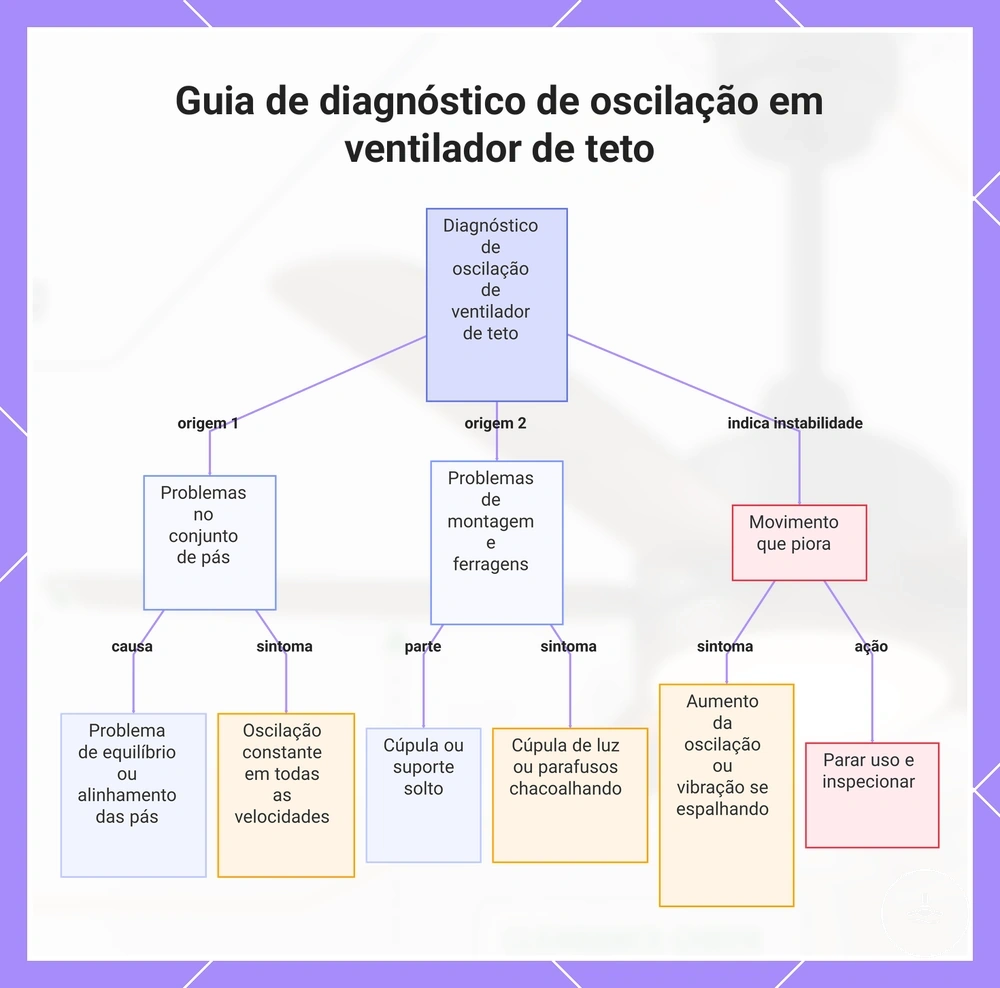

O gráfico abaixo ajuda a localizar a origem aparente do movimento; use-o como triagem, não como confirmação de uma única causa.
Problemas de balanceamento e alinhamento das pás
Desbalanceamento e desalinhamento das pás podem causar oscilação, mas não explicam todo tipo de vibração. Se a canopla ou o suporte também se movem, a prioridade deixa de ser o balanceamento e passa a ser a montagem. Uma pá empenada, danificada ou com braço desalinhado é um indício local; causa estrutural deve ser considerada quando o movimento persiste.
Um kit de balanceamento compatível pode reduzir uma oscilação causada pelas pás, desde que o restante da montagem esteja íntegro. Se a oscilação não melhorar, voltar rapidamente ou aumentar, não repita ajustes indefinidamente: interrompa o uso e peça verificação do conjunto de montagem e das pás.
A tabela abaixo diferencia um indício de pá de um sinal que exige escalar a inspeção.
Pás: indício → interpretação → decisão
| Indício | Leitura provável | Próxima decisão |
|---|---|---|
| Pá empenada ou danificada | Pode alterar o equilíbrio do rotor | Não operar com peça danificada; substituir/verificar conforme fabricante. |
| Altura/ângulo de pá visivelmente irregular | Pode indicar desalinhamento de pá ou braço | Comparar o conjunto sem forçar peças; se houver dano, encaminhar para correção. |
| Oscilação melhora com balanceamento | Indica que o equilíbrio das pás contribuía para o movimento | Continuar observando; qualquer folga estrutural ainda exige inspeção. |
| Oscilação persiste ou piora | A causa pode não estar limitada às pás | Interromper o uso e verificar montagem/estrutura. |
Sinais de canopla, difusor, parafusos e suporte soltos
Peças visivelmente soltas — como canopla, difusor, parafusos ou suporte — mudam a situação de “monitorar” para verificar antes do uso continuado. Chocalho localizado, lacuna nova, peça que se desloca ou fixador ausente são sinais concretos de que o conjunto perdeu retenção ou ajuste.
Chocalho repetido do difusor pode vir de uma peça do kit de luz; movimento da canopla ou do suporte é mais preocupante porque envolve a montagem. Se o ruído ou deslocamento aparecer junto com oscilação crescente, não continue operando para localizar a causa pelo som.
A matriz fecha a relação entre a peça observada, o sinal e a resposta de segurança.
Peça → sinal → decisão
| Peça | Sinal visível/audível | Resposta |
|---|---|---|
| Canopla | Lacuna, deslocamento ou movimento junto ao teto | Parar o uso e verificar a montagem. |
| Difusor / cúpula | Chocalho, trinca ou retenção instável | Desligar e corrigir/verificar antes do uso. |
| Parafusos / fixadores | Ausentes, danificados ou se soltando | Não continuar operando até correção adequada. |
| Suporte | Deslocamento, ruído estrutural ou movimento do ponto de fixação | Parar imediatamente e solicitar inspeção. |
Sinais inseguros que exigem inspeção profissional
Alguns sinais dispensam tentativa adicional de diagnóstico pelo usuário: eles mudam a ação para desligar, não operar e solicitar inspeção. Isso vale para riscos elétricos evidentes, perda de estabilidade estrutural e movimento severo ou crescente.
Cheiro de queimado, faíscas, disjuntor desarmando repetidamente, fiação exposta, montagem cedendo, área de suporte trincada ou oscilação severa são sinais de parada. Não use a ausência de um segundo sintoma como motivo para continuar operando; um único sinal grave já justifica manter o aparelho desligado até a inspeção. Para sinais estruturais, consulte também os limites de instalação antes de voltar a operar o aparelho.
Cintilação ou zumbido persistentes têm gravidade menor que faíscas ou cheiro de queimado, mas ainda merecem investigação, especialmente se surgirem de repente ou vierem com calor, desarme ou falha de controle. Consulte os sinais de cintilação da luz (em inglês); se o sintoma persistir, mantenha o aparelho desligado até esclarecer a causa.
A matriz final prioriza os sinais que exigem parada imediata ou encaminhamento profissional.
Prioridade de resposta por tipo de sinal
| Categoria | Sinal | Resposta |
|---|---|---|
| Elétrica | Cheiro de queimado, faísca, condutor exposto, marca de calor ou desarme repetido | Desligar, não operar e solicitar eletricista qualificado. |
| Estrutural | Canopla/suporte se deslocando, teto trincado na fixação ou montagem cedendo | Parar o uso e solicitar inspeção da montagem/estrutura. |
| Movimento | Oscilação severa, crescente, repentina ou associada a peças soltas | Desligar e verificar a causa antes de qualquer novo uso. |
| Kit de luz / controle | Cintilação ou zumbido persistentes, especialmente com calor ou falha de controle | Interromper o uso se persistir; inspecionar antes de continuar. |

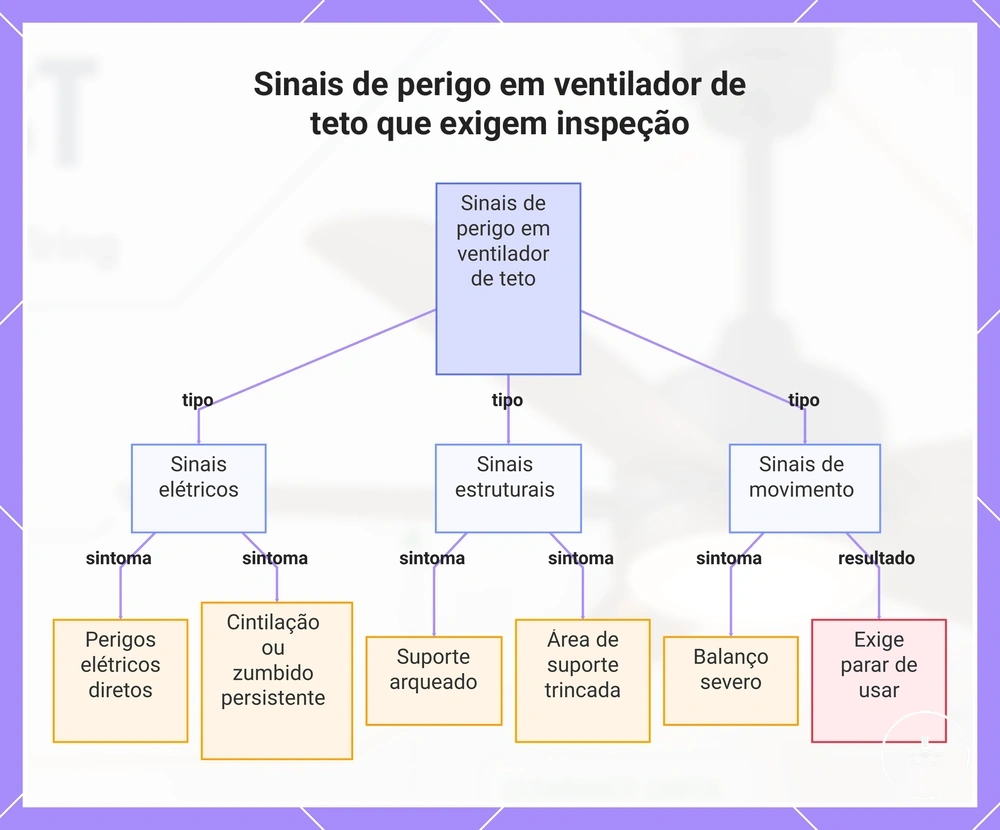

O gráfico abaixo resume visualmente sinais elétricos, estruturais e de movimento; a matriz acima fornece a resposta textual correspondente para cada categoria.
