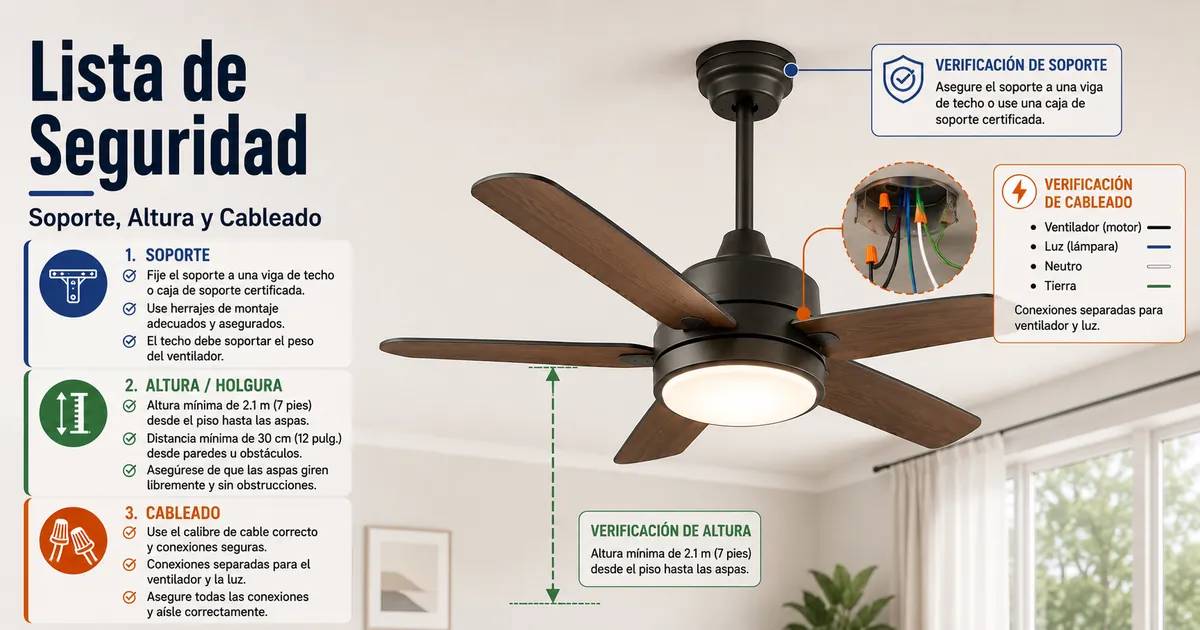

Lista de seguridad para ventiladores de techo con luz

Antes de usar un ventilador de techo con luz, compruebe cinco condiciones: soporte específicamente apto y firme, aspas sin riesgo de contacto con personas u objetos, aislamiento eléctrico antes de cualquier inspección del cableado, conexiones y kit de luz sin señales de daño o sobrecalentamiento, y funcionamiento sin bamboleo creciente ni piezas sueltas. Si no puede confirmar el soporte o el estado eléctrico, o aparecen olor a quemado, chispas, disparos repetidos del disyuntor, montaje que cede o bamboleo intenso, detenga el uso y solicite una inspección profesional.

La lista evalúa los ventiladores de techo con luz como un sistema combinado de soporte, espacio libre, instalación eléctrica visible, iluminación y estabilidad. Una inspección visual puede detectar señales de riesgo, pero no sustituye las instrucciones del fabricante ni una evaluación profesional de elementos ocultos.

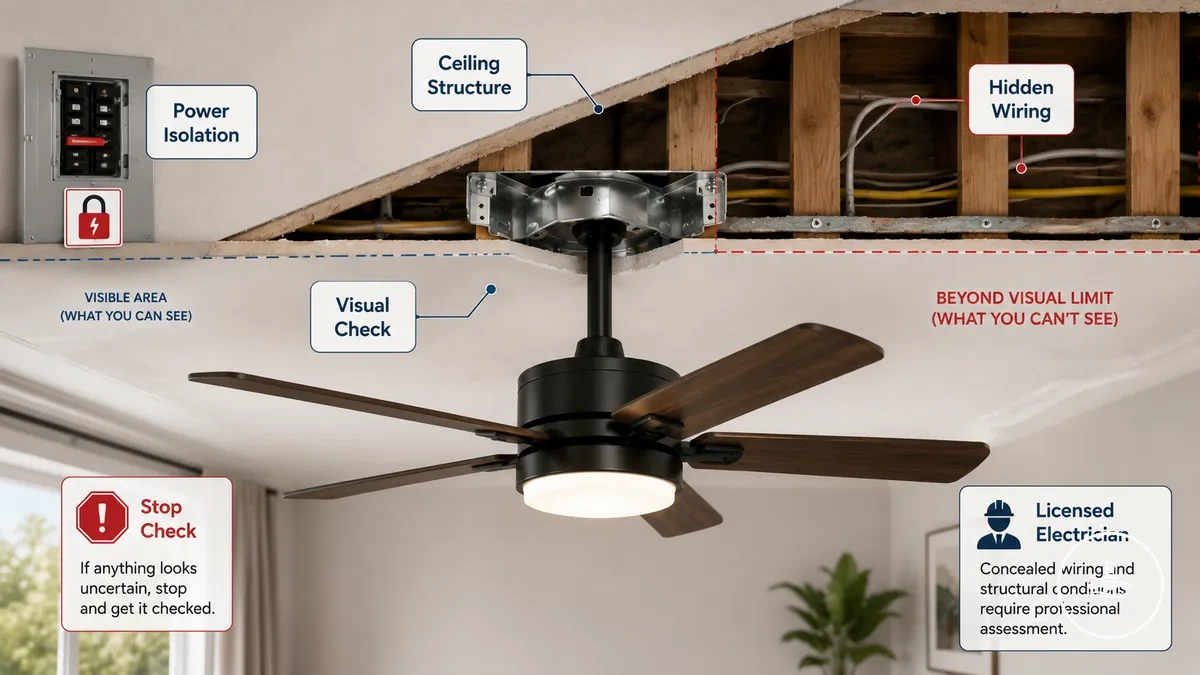

Límites de seguridad antes de la instalación o inspección

Una lista de seguridad puede identificar señales visibles de riesgo, pero no puede confirmar el estado del cableado oculto ni la capacidad real de la estructura del techo. Si el soporte, el cableado o cualquier componente oculto no puede verificarse con seguridad, la comprobación visual termina ahí y corresponde una evaluación profesional.

La inspección visual se limita al estado externo del montaje, la estabilidad de la cubierta y los daños aparentes que puedan observarse sin entrar en contacto con partes eléctricas. Si se sospecha de conductores con tensión, un montaje inestable o un estado eléctrico incierto, detenga la comprobación y no manipule el conjunto.

Un techo dañado, un soporte cuya aptitud no puede confirmarse o un cableado de estado desconocido son condiciones que superan el alcance de una lista visual. En esos casos, consulte los límites de instalación y recurra a un profesional cualificado antes de continuar el uso.

Límite de la lista: observar no equivale a certificar. No dé por segura una condición estructural o eléctrica que no pueda comprobarse sin desmontaje, medición o acceso a partes ocultas.

• Alimentación: detenga la comprobación si hay partes eléctricas expuestas o no puede establecerse un estado seguro sin manipulación.
• Estructura: no continúe si el soporte se mueve, está agrietado o su aptitud para un ventilador de techo es incierta.
• Montaje: la holgura, el desplazamiento o el daño visible requieren una inspección antes del uso.
• Cableado oculto: si necesita abrir la cazoleta o verificar conductores, encargue la comprobación a un electricista cualificado.
• Modelo concreto: respete siempre los límites y accesorios indicados por el fabricante.

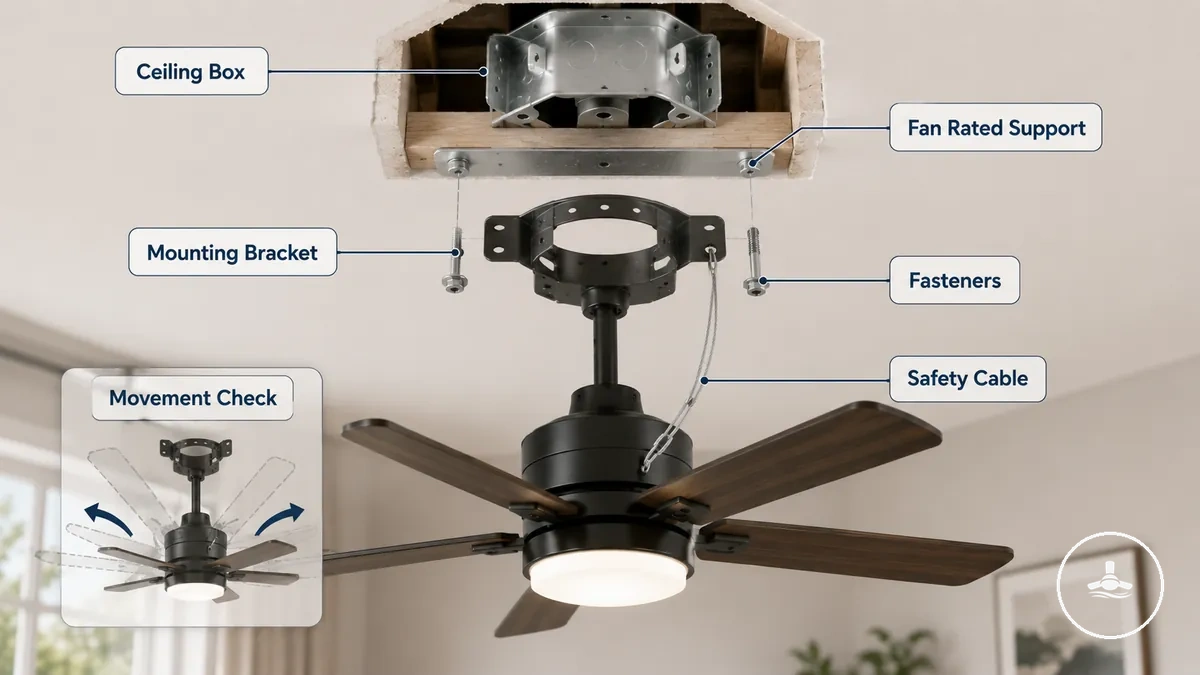

Comprobaciones de soporte y montaje para ventilador

Las comprobaciones de soporte y montaje verifican si la caja de techo, el refuerzo y el conjunto de fijación están previstos para soportar un ventilador de techo, incluido su peso y las fuerzas generadas durante el giro. La apariencia exterior no basta: la aptitud del soporte debe poder confirmarse mediante el propio sistema, su documentación o una evaluación cualificada.

La seguridad del soporte depende de cómo el conjunto distribuye la carga y resiste el movimiento durante el funcionamiento. Una caja o un refuerzo destinado solo a una luminaria puede no ser adecuado para la carga dinámica de un ventilador. El soporte de montaje, los fijadores y, cuando el fabricante lo incluya, el cable de seguridad deben estar correctamente instalados y firmes. Por eso, cada pieza se valora por su aptitud, estado y firmeza de fijación.

Las cajas antiguas o los puntos que originalmente sostenían una luminaria generan incertidumbre cuando no indican de forma clara que admiten un ventilador de techo. Si esa aptitud no puede confirmarse, no la deduzca por el aspecto del montaje: consulte la documentación del sistema o solicite una verificación profesional.

Antes de revisar cada pieza, determine si el soporte ofrece una base adecuada para la carga estática y el movimiento del ventilador o si existe una condición que obligue a detener la comprobación.

Puntos de soporte que deben quedar confirmados

• Caja o punto de soporte: su documentación o marcado indica que es apto para ventilador de techo; si no puede confirmarse, requiere verificación.
• Refuerzo del techo: permanece firme, sin grietas, desplazamiento ni señales visibles de deterioro.
• Soporte de montaje: coincide con el sistema del ventilador y no presenta holgura.
• Fijadores: están presentes, íntegros y firmes; no deben sustituirse por herrajes de compatibilidad desconocida.
• Cable de seguridad: si el fabricante lo suministra o exige, está instalado conforme a sus instrucciones.

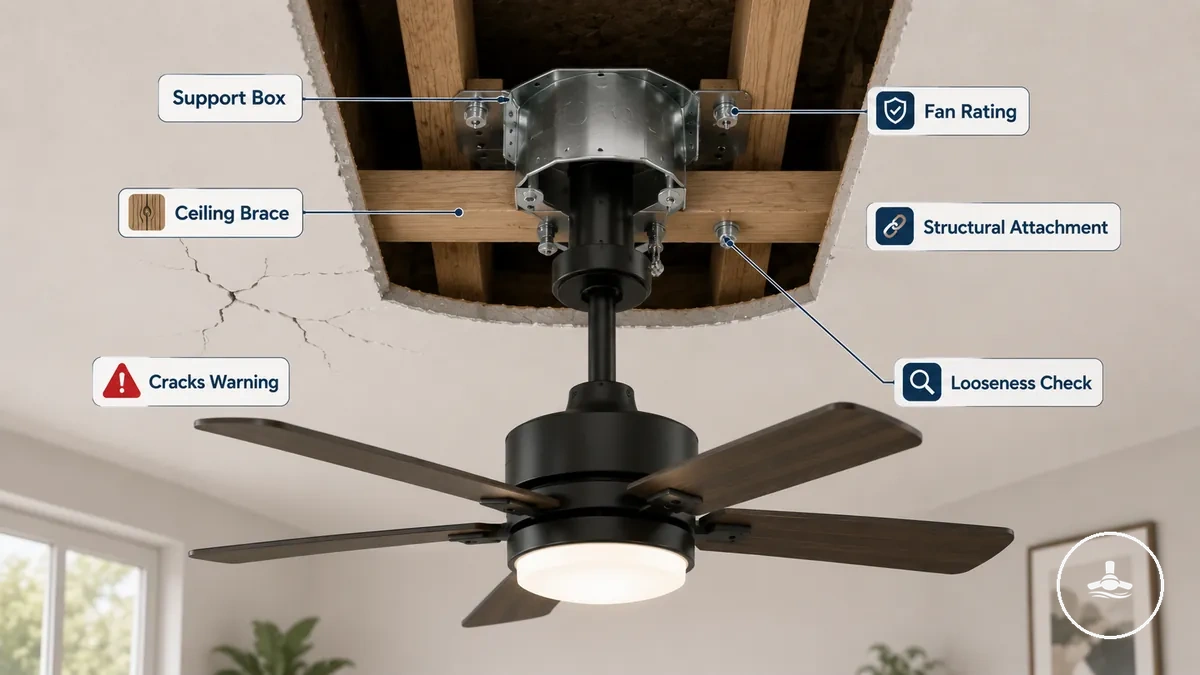

Clasificación de la caja de soporte y estado del refuerzo de techo

La caja o punto de soporte y el refuerzo del techo deben ser adecuados para un ventilador de techo y mantener una fijación estructural estable bajo peso y movimiento. Una caja cuya aptitud es desconocida no debe tratarse como apta solo porque parezca firme desde el exterior.

La holgura, las grietas, el desplazamiento o la falta de información sobre el tipo de soporte dejan abierta una condición estructural importante. Si no puede confirmarse la aptitud del soporte sin acceder a elementos ocultos, la decisión segura es solicitar una verificación cualificada antes del uso.

• Aptitud confirmada: la caja o el sistema de soporte está previsto para un ventilador de techo.
• Aptitud desconocida: requiere verificación; no se asume por apariencia.
• Refuerzo estable: no muestra movimiento, holgura ni deformación visible.
• Grietas o desplazamiento: indican una condición estructural que debe inspeccionarse.
• Fijación oculta incierta: no puede cerrarse con una inspección visual.

Ajuste del soporte de montaje, sujetadores y cable de seguridad

El soporte de montaje, los fijadores —como tornillos o pernos— y el cable de seguridad, cuando corresponda, deben coincidir con los requisitos del modelo. La seguridad depende de la compatibilidad del herraje y de una fijación firme, no de que las piezas parezcan intercambiables.

Un soporte que no corresponde al modelo, fijadores flojos o un cable de seguridad omitido cuando el fabricante lo exige pueden reducir la estabilidad del conjunto. Si no puede comprobarse la compatibilidad de estas piezas, no continúe el uso hasta consultar la documentación del fabricante o una evaluación profesional.

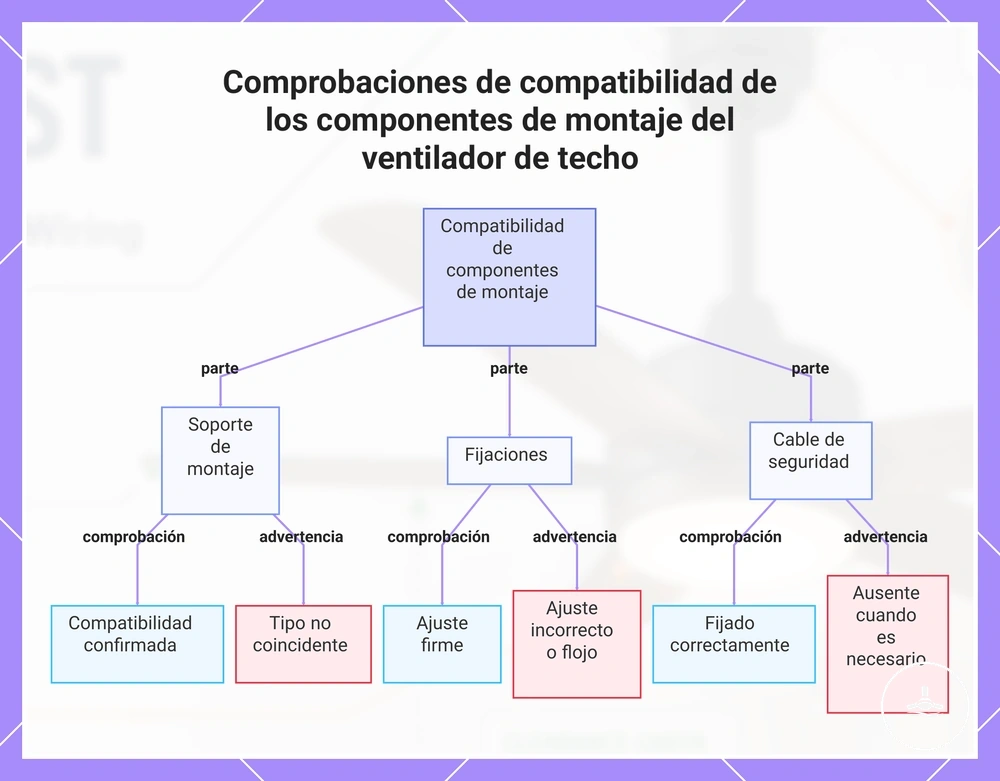

Compatibilidad y estado de las piezas de montaje

La imagen resume estas tres comprobaciones de montaje y ayuda a distinguir la compatibilidad de las piezas de la simple apariencia exterior.

Soporte de peso y resistencia al movimiento

El soporte debe responder a dos exigencias distintas: la carga estática del ventilador y del kit de luz, y las fuerzas dinámicas producidas por el giro, las aceleraciones y la vibración. Un montaje que sostiene el peso en reposo no queda validado por ello para el funcionamiento.

El bamboleo repetido o creciente no demuestra por sí solo un fallo estructural, porque también puede deberse al equilibrio o a las aspas, pero sí indica que debe localizarse la causa. Si el movimiento alcanza la cazoleta, el soporte o el techo, o aumenta con el tiempo, detenga el uso y revise el montaje de forma cualificada.

Comprobaciones de seguridad de altura libre de aspas y techos bajos

La seguridad de la altura libre depende de la posición de las aspas respecto al suelo y de la separación del barrido frente a personas, puertas, muebles, literas y otros obstáculos. La altura del techo, la caída del ventilador, el diámetro de las aspas y el tipo de montaje cambian ese espacio. Por tanto, la comprobación debe valorar la zona real de giro y las distancias exigidas por el fabricante para el modelo concreto.

En techos bajos o habitaciones ajustadas, un montaje con menor caída puede aumentar la altura de las aspas respecto al suelo, mientras que una varilla de extensión las sitúa más abajo. La separación lateral también cambia con el diámetro del ventilador y con objetos móviles, como puertas. El riesgo aparece cuando una persona u objeto puede entrar en la trayectoria de las aspas.

Cuando el espacio vertical o lateral es limitado, pequeñas diferencias de montaje pueden cambiar el margen disponible. Revise las consideraciones de altura libre en techos bajos y, si el modelo no puede mantener las distancias indicadas por su fabricante, reconsidere su ubicación o el tipo de montaje.

Zonas que deben permanecer libres durante el giro

Distancia al suelo y riesgo de espacio libre

La distancia al suelo debe valorarse tanto para las aspas como para la parte más baja del kit de luz. Una menor altura de las aspas aumenta el riesgo de contacto con personas; una luminaria más profunda puede reducir la altura libre bajo el conjunto aunque las aspas queden más arriba. Use las dimensiones reales del modelo y las distancias indicadas por el fabricante, no una estimación visual.

El riesgo también cambia con el uso de la habitación. Zonas de paso, espacios donde se levantan los brazos, camas o superficies elevadas acercan a las personas a la trayectoria del ventilador. Si el uso normal del espacio invade esa zona, la configuración debe reconsiderarse antes de utilizar el ventilador.

Factores que reducen la separación vertical

• Aspas más bajas: reducen la distancia respecto al suelo y aumentan la posibilidad de contacto.
• Kit de luz profundo: reduce la altura libre bajo el conjunto aunque no cambie la altura de las aspas.
• Zonas de paso o actividad: aumentan la exposición de las personas a la parte inferior del ventilador.
• Camas, literas o plataformas: elevan la posición de una persona respecto a las aspas.
• Distancia insuficiente o incierta: obliga a revisar la ubicación, el tipo de montaje y las instrucciones del modelo.

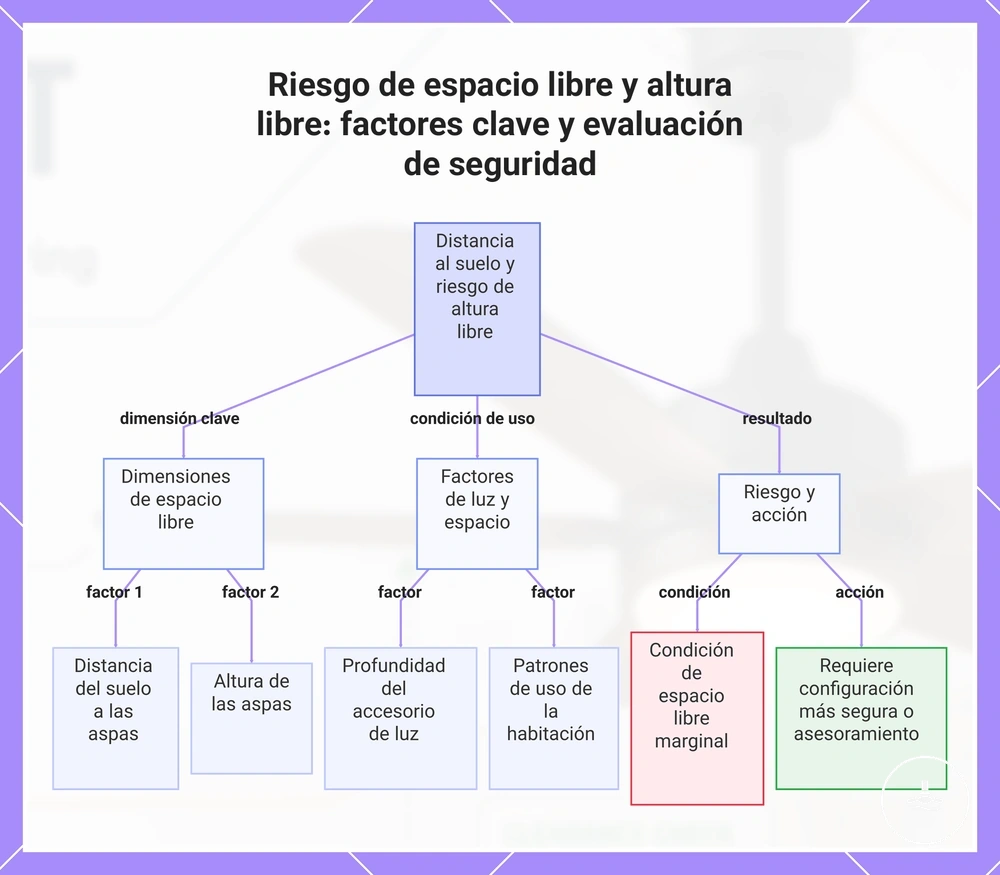

La imagen relaciona la altura del conjunto con el uso real de la habitación y muestra por qué el espacio libre debe comprobarse con el ventilador y los obstáculos en su posición definitiva.

Separación de paredes, muebles, puertas y literas

La separación lateral se determina por el barrido completo de las aspas y por cualquier objeto fijo o móvil que pueda entrar en él. Paredes, puertas, muebles altos, literas y plataformas elevadas deben quedar fuera de esa trayectoria durante el uso normal de la habitación.

Una puerta puede invadir temporalmente la zona de giro y un mueble o litera puede acercar objetos o personas a las aspas. Por eso, la comprobación debe repetirse cuando cambie la distribución de la habitación; una separación que era suficiente con una disposición puede dejar de serlo después de mover muebles.

• Paredes y elementos fijos: el borde de las aspas no debe aproximarse a ellos más de lo permitido por el fabricante.
• Puertas: compruebe toda su trayectoria de apertura y cierre, no solo la posición cerrada.
• Muebles altos: no deben situar objetos dentro de la zona de giro.
• Literas y plataformas elevadas: aumentan la proximidad de las personas a las aspas y requieren especial atención.
• Cambios de distribución: vuelva a verificar la separación después de mover muebles o cambiar el uso de la habitación.

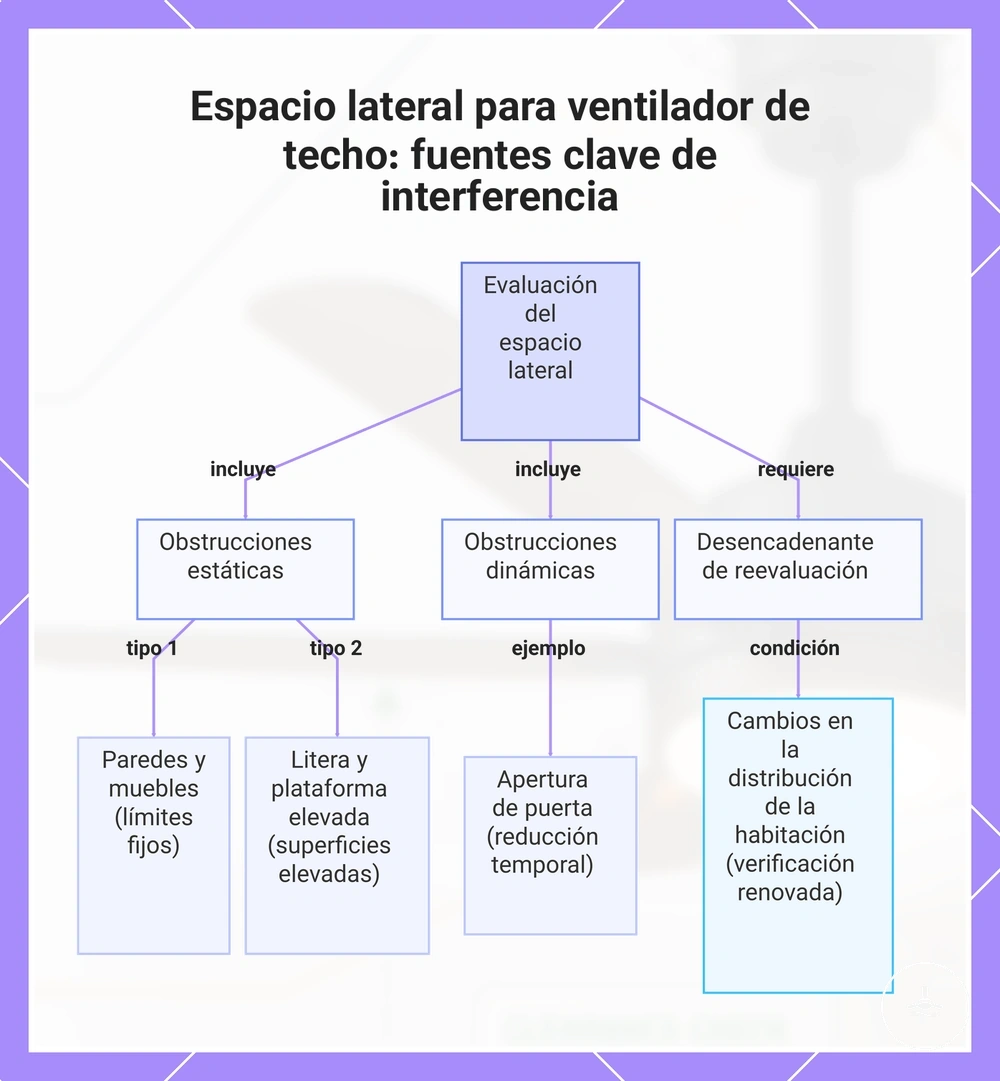

La imagen identifica las fuentes principales de interferencia lateral que deben quedar fuera de la trayectoria de las aspas.

Condiciones de separación para montaje al ras y varilla de extensión

El tipo de montaje cambia la caída del ventilador y, con ella, la altura de las aspas y del kit de luz. El montaje al ras reduce la caída desde el techo y deja las aspas más altas respecto al suelo; una varilla de extensión aumenta la caída y sitúa las aspas más abajo. La elección debe respetar tanto la geometría de la habitación como las limitaciones del modelo.

En un techo alto, una varilla puede colocar el ventilador a una altura de funcionamiento adecuada, pero también reduce la altura libre bajo las aspas. En un techo inclinado o abovedado, el sistema de suspensión debe admitir ese ángulo y usar los accesorios especificados por el fabricante. Consulte las consideraciones de montaje en techos inclinados cuando la geometría del techo afecte a la instalación.

Comprobaciones de seguridad eléctrica del cableado y la luz

Las comprobaciones eléctricas de esta lista se limitan a reconocer señales visibles y a establecer cuándo no debe manipularse el ventilador. No son instrucciones de recableado. Conductores expuestos, conexiones quemadas, disparos repetidos del disyuntor o un estado eléctrico incierto requieren detener el uso y, cuando implique acceder al cableado, una inspección por un electricista cualificado.

El motor y la luz pueden estar controlados por conductores separados, un control común o un receptor remoto, según el modelo y la instalación. El estado de la conexión a tierra, los terminales y las conexiones cubiertas forma parte de la seguridad del conjunto. Los requisitos de cableado deben interpretarse conforme al esquema del fabricante y a la instalación existente, no suponiendo una configuración universal.

Un parpadeo persistente, un zumbido anormal, olor a quemado, daño térmico, conductores expuestos o disparos repetidos del disyuntor pueden indicar un problema en la alimentación, el control, las conexiones o el kit de luz. Olor a quemado, chispas, cableado expuesto o disparos repetidos del disyuntor son señales para detener el uso hasta que se identifique la causa.

Aislamiento del disyuntor y riesgo de cable activo

Desconectar el circuito correspondiente en el cuadro eléctrico es el primer límite de seguridad antes de cualquier inspección que pueda acercarse al cableado del ventilador o del kit de luz. Apagar solo el interruptor de pared no debe tratarse como confirmación de ausencia de tensión; si la comprobación exige abrir la cazoleta, tocar conductores o verificar el estado eléctrico, debe realizarla una persona cualificada.

Secuencia segura para una comprobación visual

1. Aísle el circuito: desconecte la alimentación correspondiente antes de acercarse a partes eléctricas.
2. Mantenga la inspección sin contacto: no toque conductores, terminales ni piezas expuestas.
3. No dé por seguro un estado incierto: si no puede determinarse sin manipulación, detenga la comprobación.
4. Pase a inspección profesional: cualquier acceso al cableado, verificación eléctrica o anomalía de alimentación debe resolverla un electricista cualificado.

Si la alimentación, la conmutación o la protección del circuito no están claras, la lista visual no puede cerrar esa condición. En ese caso, no continúe con la inspección eléctrica y solicite una comprobación cualificada.

Separación del cableado del ventilador, la luz, el interruptor y el mando a distancia

El motor del ventilador y la luz no tienen una única configuración de cableado universal. Según el modelo y la instalación, pueden tener conductores de control separados, compartir una alimentación y ser gestionados por un receptor, o combinar ambas soluciones. Por eso, una función que responde de forma distinta a otra no demuestra por sí sola una avería.

La inspección debe comparar el comportamiento real con el esquema del fabricante y con los controles instalados. Si hay conductores sin identificar, conexiones modificadas o respuestas eléctricas anormales, no intente deducir la función de cada cable por su aspecto: detenga la comprobación y recurra a un electricista cualificado.

Conectores de cables, conexión a tierra y conexiones cubiertas

Los terminales o conectores y las conexiones protegidas deben mantener los conductores firmes, aislados y sin puntos de contacto accesibles. Cuando el equipo y la instalación requieran conductor de protección (tierra), su conexión debe permanecer íntegra. Una conexión floja puede generar calentamiento, mientras que cobre expuesto o una protección de tierra incierta aumenta el riesgo de contacto eléctrico. La apariencia exterior no confirma por sí sola una terminación correcta.

Quemaduras, decoloración, olor, cobre expuesto, conectores sueltos o cableado comprimido dentro de la cazoleta son señales de alerta. No intente reapretar o rehacer conexiones como parte de esta lista: cuando la comprobación exige acceder a terminales o conductores, corresponde una inspección eléctrica cualificada.

Calor del kit de luz, separación y riesgos de componentes expuestos

El kit de luz puede incluir LED integrado, lámparas sustituibles, portalámparas, driver, pantalla o difusor. Es normal que algunos componentes generen calor durante el funcionamiento, pero la seguridad depende de que el conjunto use componentes compatibles y cubiertas intactas y de que no aparezcan signos anormales como olor a quemado, decoloración o daño térmico.

El parpadeo o el zumbido pueden tener varias causas y no confirman por sí solos un peligro concreto. Sin embargo, si son persistentes o aparecen junto con calor anormal, olor a quemado, chispas o disparos del disyuntor, detenga el uso y solicite una inspección. Consulte también las señales de parpadeo de la luz para distinguir una anomalía persistente de una variación aislada.

Comprobaciones de bamboleo, vibración y piezas sueltas

El bamboleo y la vibración deben evaluarse por intensidad, evolución y punto de origen. Un movimiento leve del conjunto puede depender del diseño y del equilibrio, pero un bamboleo intenso, creciente o acompañado de desplazamiento de la cazoleta, el soporte o piezas sueltas requiere detener el uso y localizar la causa.

El patrón del movimiento ayuda a orientar la comprobación sin convertirlo en un diagnóstico. Aspas desalineadas o desequilibradas pueden producir oscilación; una cazoleta o soporte que se mueve apunta a una condición del montaje; una pantalla o tornillo suelto suele producir traqueteo localizado. La misma señal puede tener más de una causa, por lo que debe identificarse qué pieza se mueve.

No trate el bamboleo de una instalación nueva como un simple «asentamiento». Si aparece desde el primer uso, compruebe el montaje, la alineación y la fijación conforme al fabricante. En unidades antiguas, el desgaste o la holgura pueden aparecer con el tiempo; en ambos casos, un movimiento que empeora con la velocidad o con el tiempo justifica una inspección.

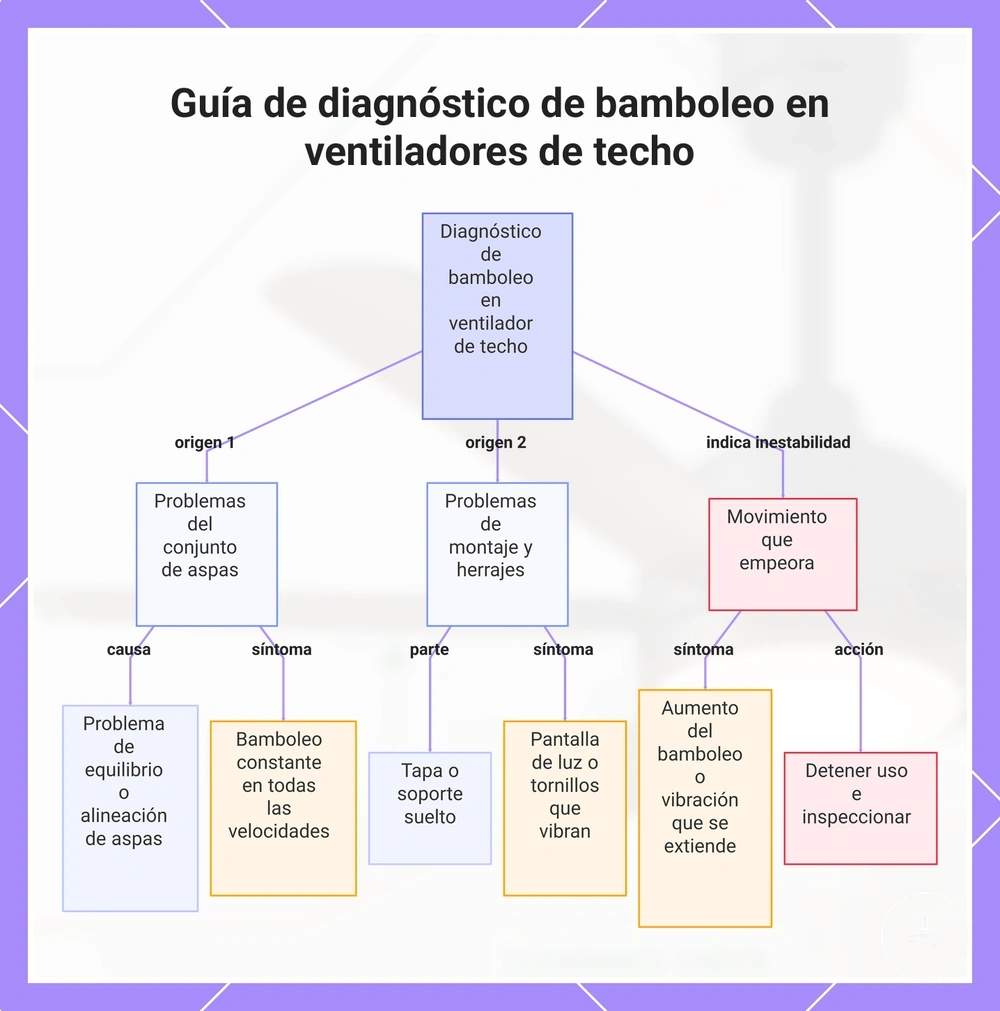

Patrón de movimiento, causa posible y acción

La imagen ayuda a relacionar el origen visible del movimiento con el siguiente paso, sin asumir que una sola señal confirma la causa.

Problemas de equilibrio y alineación de las aspas

El desequilibrio o la desalineación de las aspas puede producir bamboleo, pero no es la única causa posible. Una aspa deformada, un brazo desalineado o diferencias entre aspas pueden alterar el giro; una holgura en el montaje puede generar un síntoma parecido. Por eso, las aspas son una capa de comprobación, no una conclusión diagnóstica.

Un kit de equilibrado puede reducir un bamboleo causado realmente por desequilibrio, pero una mejora parcial no valida el soporte ni descarta otras causas. Si el movimiento persiste después de aplicar únicamente los ajustes permitidos por el fabricante, o si también se mueve la cazoleta o el punto del techo, corresponde inspeccionar el montaje.

Qué observar antes de atribuir el bamboleo a las aspas

• Daño visible: un aspa deformada, agrietada o deteriorada puede alterar el equilibrio.
• Alineación: diferencias de altura o ángulo entre aspas o brazos pueden producir un giro desigual.
• Respuesta al equilibrado: una mejora apoya la hipótesis de desequilibrio, pero no certifica el resto del montaje.
• Persistencia: si el bamboleo continúa, aumenta o alcanza la cazoleta o el techo, deje de tratarlo como un simple problema de equilibrio.

Señales de cubierta, pantalla, tornillos y soporte sueltos

La cazoleta, la pantalla, los tornillos y el soporte no deben mostrar desplazamiento, holgura ni traqueteo anormal durante el funcionamiento. Una pieza visible suelta puede amplificar la vibración y, si pertenece al montaje o al conjunto de luz, convertirse en un problema mecánico o eléctrico que debe resolverse antes de seguir usando el ventilador.

Un traqueteo repetido, una pantalla que se desplaza o una cazoleta que se mueve no deben normalizarse por aparecer solo a una velocidad. El patrón puede cambiar con la velocidad porque también cambian las fuerzas sobre las piezas. Si la holgura afecta al soporte, al techo o a una parte eléctrica, detenga el uso y solicite una revisión cualificada.

Señales visibles de holgura

• Cazoleta: separación, desplazamiento o movimiento respecto al techo → revisar el montaje antes de usar.
• Pantalla o difusor: traqueteo o inestabilidad → apagar y comprobar la fijación permitida por el fabricante.
• Tornillos o fijadores: ausencia, aflojamiento o daño → no continuar el funcionamiento hasta corregir la condición.
• Soporte: movimiento o ruido procedente del punto de techo → detener el uso y solicitar inspección.

Señales de peligro que requieren inspección profesional

Las señales de peligro cambian la tarea de «observar» a detener el uso y resolver la causa. Los indicios eléctricos, estructurales o de movimiento no deben tratarse como una variación normal cuando implican calor, arco eléctrico, pérdida de soporte o movimiento inestable.

Olor a quemado, chispas visibles, disparos repetidos del disyuntor, conductores expuestos, bamboleo intenso, una cazoleta o soporte que se desplaza, un montaje que cede o grietas alrededor del punto de fijación son señales de alerta relevantes. Compárelas con los límites de instalación, pero no continúe usando el ventilador mientras exista una condición eléctrica o estructural insegura o incierta.

El parpadeo o el zumbido persistentes merecen revisión, especialmente si aparecen con calor anormal, olor, chispas o disparos del disyuntor. Consulte las señales de parpadeo de la luz; si el síntoma se combina con cualquier señal de peligro, apague el ventilador y solicite una inspección cualificada.

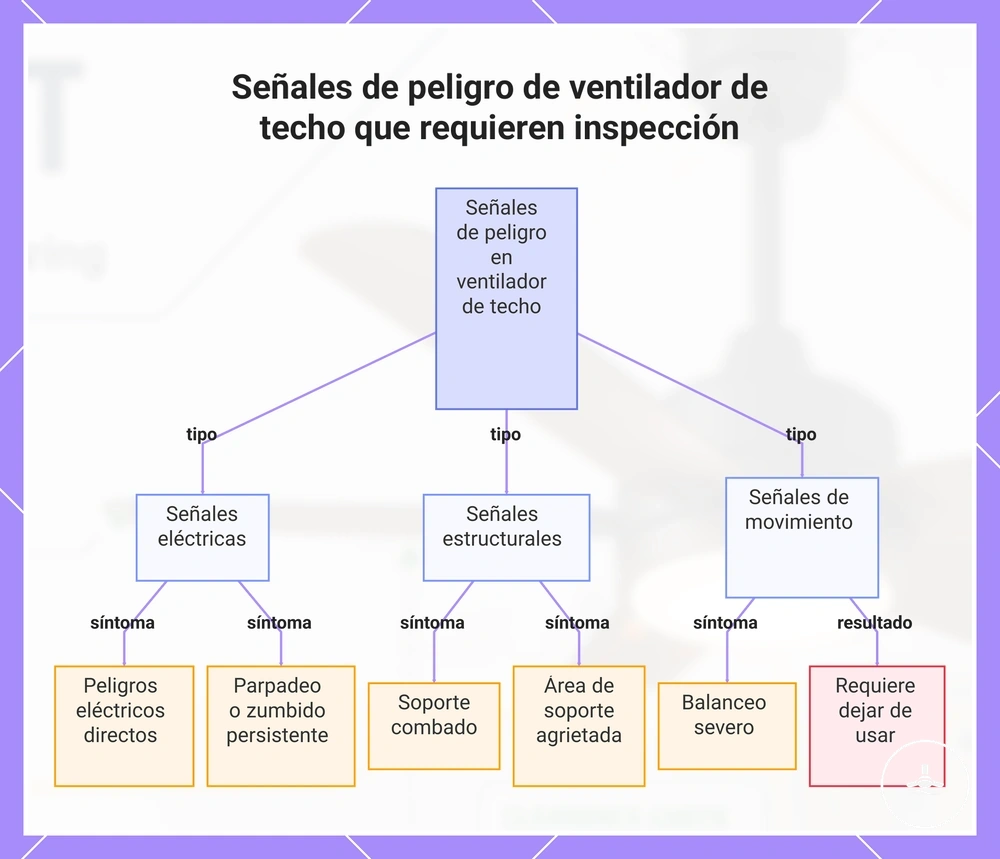

Matriz de señales que requieren detener o escalar la comprobación

La imagen agrupa estas señales por tipo de riesgo para facilitar una decisión rápida sobre cuándo dejar de observar y pasar a una inspección profesional.
