متطلبات وحدود تركيب مراوح السقف بإضاءة

لا يكفي توفر نقطة كهرباء لاستبدال وحدة إضاءة بمروحة سقف بإضاءة. تكون نقطة السقف مناسبة مبدئيًا فقط عندما يتوافر دعم هيكلي وصندوق سقف مُصنّف لدعم المراوح، وخلوص آمن لمسار الشفرات ووحدة الإضاءة، وأسلاك وتحكم ملائمان، وطريقة تثبيت متوافقة مع السقف؛ وإذا تعذر التحقق من الأسلاك أو الدعم أو المتطلبات التنظيمية بأمان، فالتقييم بواسطة مختص مؤهل هو المسار المناسب.

تعامل مع نقطة السقف كمنظومة واحدة: الدعم يحدد ملاءمة التثبيت لأحمال المروحة أثناء التشغيل، والخلوص يحدد ملاءمة الأبعاد، والأسلاك والتحكم يحددان طريقة التشغيل. إذا كنت ما زلت في مرحلة اختيار المروحة قبل فحص الموقع، راجع الصفحة الرئيسية لمراوح السقف بإضاءة.

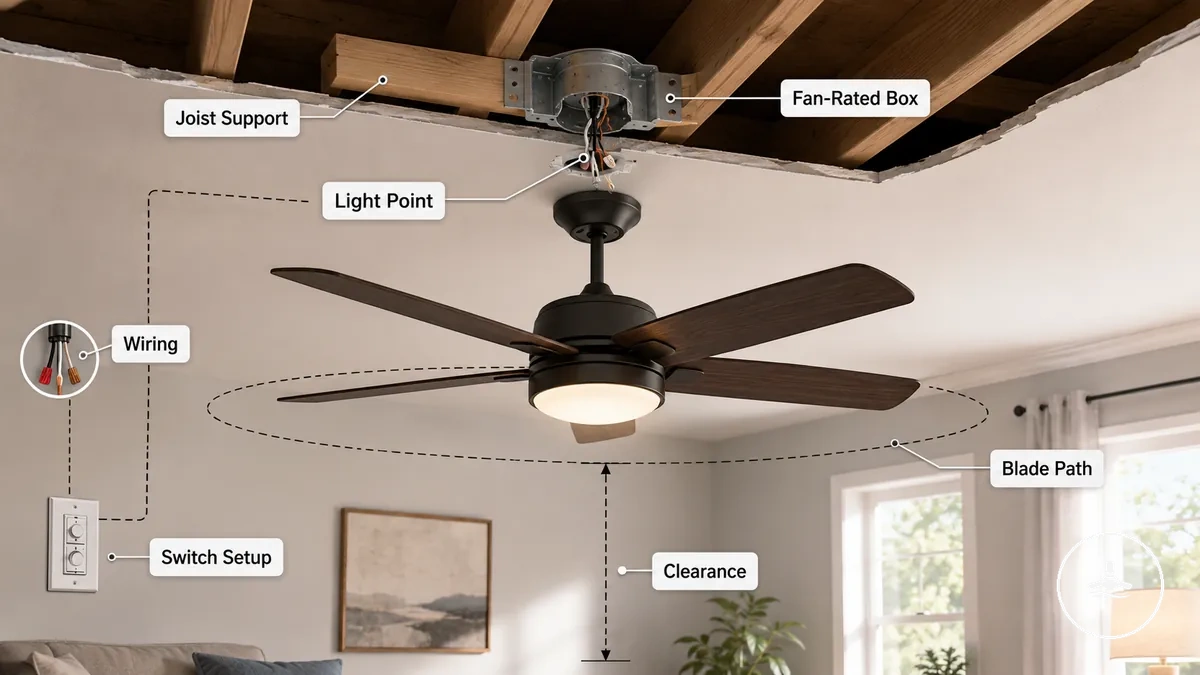

شروط التركيب قبل استبدال وحدة الإضاءة

يمكن استبدال وحدة الإضاءة بمروحة سقف بإضاءة فقط عندما تكون نقطة التثبيت والدعم والأسلاك والتحكم والخلوص ملائمة للمروحة المختارة. وجود نقطة إضاءة حالية يوفر نقطة بداية، لكنه لا يثبت أن السقف جاهز لتحمل مروحة أثناء التشغيل.

قد تتوافر التغذية الكهربائية في نقطة الإضاءة بينما يظل الدعم الهيكلي غير مناسب. يجب أن يكون صندوق السقف مُصنّفًا لدعم مراوح السقف ومثبتًا في دعم هيكلي مناسب، وأن يسمح الموضع بحركة الشفرات ووحدة الإضاءة دون تلامس. كما يجب أن يتوافق ترتيب الأسلاك والمفاتيح مع طريقة التحكم المطلوبة للمروحة والإضاءة.

يجب التحقق من الدعم والخلوص قبل اعتبار الاستبدال مناسبًا. تحقق من شروط التركيب هذه قبل استخدام نقطة الإضاءة الحالية لمروحة سقف بإضاءة:

• موضع الوحدة: يجب أن تضع نقطة التثبيت المروحة حيث يمكن لتدفق الهواء ومسار الشفرات وامتداد وحدة الإضاءة إلى أسفل العمل دون خلق مشكلة خلوص في الغرفة.
• نوع الصندوق الكهربائي: يجب أن يكون صندوق السقف مُصنّفًا لدعم المراوح أو مؤكدًا بطريقة أخرى كمناسب لدعم وحركة تجميع المروحة.
• الدعم الهيكلي: يجب أن تتصل نقطة التثبيت برافدة أو دعامة أو تثبيت هيكلي مناسب بدلاً من الاعتماد فقط على صندوق خفيف التحمل.
• إعداد المفاتيح: يجب أن يتوافق تخطيط المفاتيح والتحكم مع التحكم المقصود للمروحة والإضاءة، خاصة عند الحاجة إلى تحكم منفصل أو جهاز استقبال عن بعد.
• مادة السقف: يجب أن يسمح سطح السقف بالتثبيت الآمن دون إخفاء دعم ضعيف أو مادة تالفة أو نقاط تثبيت غير مؤكدة.
• الوصول إلى الرافدة: قد يؤثر الوصول إلى الإطار أو الدعامة على ما إذا كان يمكن جعل الموقع جاهزًا للمروحة دون افتراضات غير آمنة.
• خلوص الغرفة: يجب أن يترك مسار الشفرات والتباعد عن الجدران وموضع الأثاث وامتداد وحدة الإضاءة إلى أسفل خلوصًا قابلاً للاستخدام كافيًا لتجميع المروحة والإضاءة.

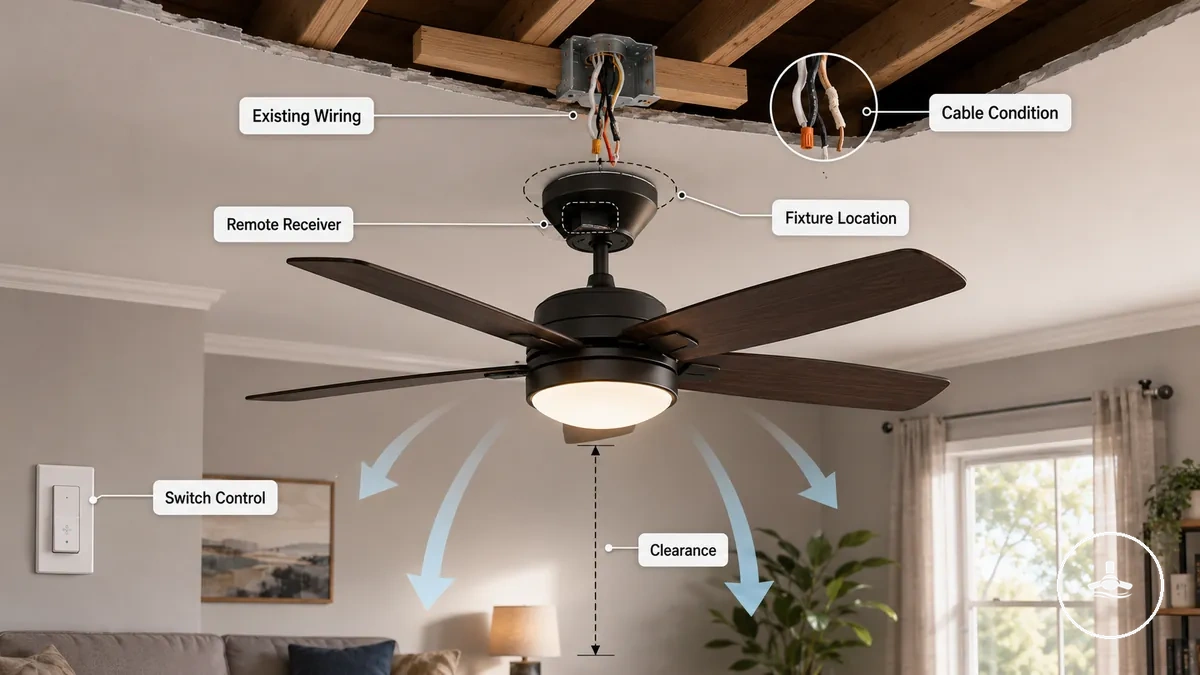

حدود الأسلاك الحالية والتحكم بالمفاتيح وموقع الوحدة

تحدد الأسلاك الحالية والتحكم بالمفاتيح وموقع الوحدة ما إذا كان استبدال وحدة الإضاءة بمروحة سقف بإضاءة أمرًا مباشرًا أو محدودًا أو قد يتطلب تغييرات. لا يؤكد وجود الأسلاك الكهربائية وحده أن التركيب جاهز للتشغيل المقصود للمروحة والإضاءة.

قد تدعم الأسلاك الحالية جزءًا فقط من إعداد التحكم المطلوب، اعتمادًا على حالة الكابل وترتيب المفاتيح. قد يعتمد موضع جهاز الاستقبال عن بعد أيضًا على المساحة المتوفرة في الغطاء. يجب أن يوفر موقع الوحدة تدفق هواء وخلوصًا مناسبين، حتى عند توفر الطاقة.

• التحكم بالمفاتيح: يجب أن يناسب مفتاح الحائط ترتيب التحكم المقصود للمروحة والإضاءة؛ قد يعتمد التحكم المنفصل للمروحة والإضاءة على الأسلاك الحالية.
• جهاز الاستقبال عن بعد: قد تحد المساحة المتوفرة لجهاز الاستقبال داخل الغطاء من إمكانية تركيب جهاز استقبال عن بعد.
• حالة الكابل: قد تحتاج الأسلاك الحالية إلى الفحص عندما تكون حالة الكابل غير مؤكدة.
• موقع الوحدة: يجب أن تدعم نقطة الوحدة تدفق الهواء المناسب وتوفر خلوصًا كافيًا لمسار الشفرات.
• الخلوص: يجب ألا تقيد الجدران أو الأثاث أو ميزات السقف القريبة حركة المروحة أو موضع الإضاءة بعد التركيب.

متطلبات هيكل السقف وصندوق السقف المُصنّف لدعم المراوح

تتطلب مروحة السقف نقطة تثبيت تتحمل وزنها والأحمال الناتجة عن دورانها؛ لذلك لا تكفي نقطة مخصصة لوحدة إضاءة عادية. تكون الحالة المقبولة عادةً صندوق سقف مُصنّفًا لدعم مراوح السقف ومثبتًا في رافدة أو دعامة هيكلية مناسبة، أو وسيلة تثبيت هيكلية معتمدة للطراز وطريقة التركيب.

يعمل صندوق السقف المُصنّف لدعم المراوح مع التثبيت الهيكلي، لا بدلًا منه. يجب أن تنتقل أحمال المروحة إلى رافدة أو دعامة أو إطار مناسب، بينما قد يوفر صندوق خفيف مخصص للإضاءة توصيلًا كهربائيًا من دون أن يكون مناسبًا للأحمال الديناميكية والاهتزازات أثناء تشغيل المروحة.

تختلف متطلبات التثبيت التفصيلية باختلاف طراز المروحة وحالة السقف، لذلك يجب مطابقة نقطة الدعم مع تعليمات الطراز والاشتراطات المحلية المطبقة. لا تستخدم دعمًا مرتجلًا أو تعتمد على مادة السقف السطحية وحدها لإثبات صلاحية نقطة التثبيت.

جزء الدعم	سمة تحمل الحمولة	الحالة المقبولة أو خطر التركيب
صندوق السقف المُصنّف لدعم المراوح	مخصص لتحمل وزن المروحة وأحمال التشغيل	يكون مناسبًا عند تثبيته بالطريقة المخصصة وربطه بدعم هيكلي؛ صندوق الإضاءة العادي لا يُفترض أنه مناسب للمروحة.
تثبيت صندوق السقف	اتصال آمن برافدة أو دعامة	تعتمد الجاهزية على انتقال الحمل إلى الهيكل، لا على الصندوق أو مادة السقف وحدهما.
هيكل السقف	إطار مستقر عند نقطة التثبيت	قد يقلل الإطار الضعيف أو التالف من ملاءمة التركيب.
وزن المروحة وحركتها	الوزن الثابت والأحمال الديناميكية أثناء التشغيل	تختلف متطلبات الدعم حسب طراز المروحة وحالة السقف؛ يجب أن تطابق نقطة التثبيت متطلبات الطراز وتعليمات تركيبه.
مادة السقف	دعم هيكلي متوافق	لا تؤكد مادة السطح وحدها أن نقطة التثبيت جاهزة للمروحة.
الوصول إلى الإطار	اتصال برافدة أو دعامة	قد يحد الوصول المحدود من طرق التركيب المتاحة.

الخلاصة: تصنيف صندوق السقف وحده لا يكفي؛ الجاهزية تتطلب أيضًا اتصالًا هيكليًا مناسبًا ونقطة تثبيت متوافقة مع طراز المروحة.

دعم صندوق السقف وتثبيته برافدة السقف

يجب تثبيت صندوق السقف في دعم هيكلي مناسب، مثل رافدة أو دعامة سقف، قبل استخدامه لمروحة سقف. تصنيف الصندوق لدعم المراوح والتثبيت الهيكلي الآمن شرطان منفصلان ومتكاملان؛ وجود أحدهما لا يعوض غياب الآخر.

قد تحتاج صناديق السقف القديمة أو نقاط التثبيت المخفية إلى فحص إضافي لأن المظهر الخارجي لا يثبت طريقة التثبيت. عند عدم وضوح الدعم، افحص تصنيف الصندوق واتصاله بالرافدة أو الدعامة وثبات المثبتات قبل اعتبار النقطة مناسبة للمروحة.

• تصنيف دعم المراوح: تحقق من أن صندوق السقف يحمل تصنيفًا واضحًا لدعم مراوح السقف، لا أنه مخصص لوحدة إضاءة فقط.
• رافدة أو دعامة السقف: تأكد من تثبيت صندوق السقف بشكل آمن بالإطار الهيكلي لتقليل الحركة تحت الأحمال الديناميكية والاهتزازات.
• المثبتات: تحقق من أن المثبتات تبدو آمنة لأن التثبيت المرتخي قد يسمح بحركة غير مرغوب فيها.
• الحركة: قد تشير الحركة الملحوظة عند نقطة التثبيت إلى ضرورة تقييم الدعم الهيكلي قبل التركيب.
• دعم الجبس فقط: لا يُعد الجبس أو مادة السقف السطحية وحدها دعمًا هيكليًا للمروحة؛ يجب أن تنتقل الحمولة إلى رافدة أو دعامة أو نظام تثبيت مناسب.

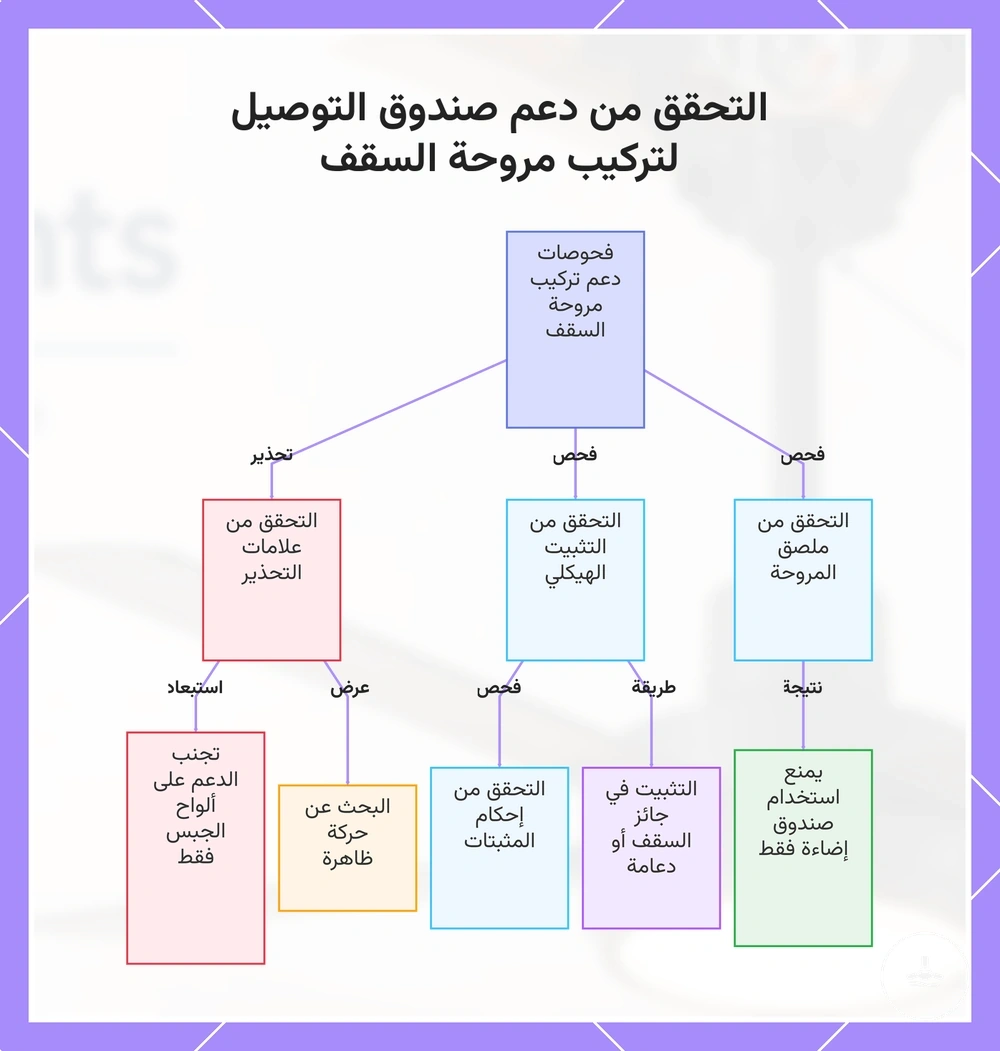

يوضح هذا المخطط الفحوصات الرئيسية اللازمة للتأكد من أن صندوق السقف مدعوم بشكل مناسب لتركيب مروحة السقف.

متطلبات حامل التثبيت والتجهيزات

ينقل حامل التثبيت حمل المروحة إلى نقطة الدعم الهيكلية، لذلك يجب أن يكون متوافقًا مع المروحة وطريقة التثبيت ونقطة الدعم. لا يمكن لحامل أو براغي أقوى أن تعوض ضعف الصندوق أو الهيكل خلفه.

يجب أن تتطابق مكونات التثبيت مع المروحة والغطاء وطريقة التركيب المختارة. تختلف مكونات قضيب التعليق عن بعض ترتيبات التركيب المتلاصق بالسقف، ويُستخدم كابل الأمان فقط عندما يكون جزءًا من تصميم المروحة أو تعليمات الشركة المصنعة.

تحقق من مكونات التثبيت قبل التركيب:

• حامل التثبيت: يجب أن يتطابق مع المروحة ونقطة الدعم وطريقة التركيب حتى ينقل الحمل إلى الهيكل كما هو مقصود.
• البراغي والمثبتات المرفقة: استخدم البراغي والمثبتات المتوافقة المرفقة والمخصصة للمروحة لأن المكونات العامة قد لا تناسب حالة التثبيت.
• الغطاء: تحقق من أن الغطاء يثبت على حامل التثبيت بشكل صحيح ويوفر خلوصًا مناسبًا للتركيب المقصود.
• قضيب التعليق أو التركيب المتلاصق بالسقف: استخدم المكونات المخصصة للطريقة المختارة؛ لا تفترض أن واجهتي التثبيت قابلتان للتبادل بين الطرازات.
• كابل الأمان: حيثما ينطبق، تأكد من أن كابل الأمان مناسب للمروحة وطريقة التثبيت، مع اتباع تعليمات الشركة المصنعة عند توفرها.

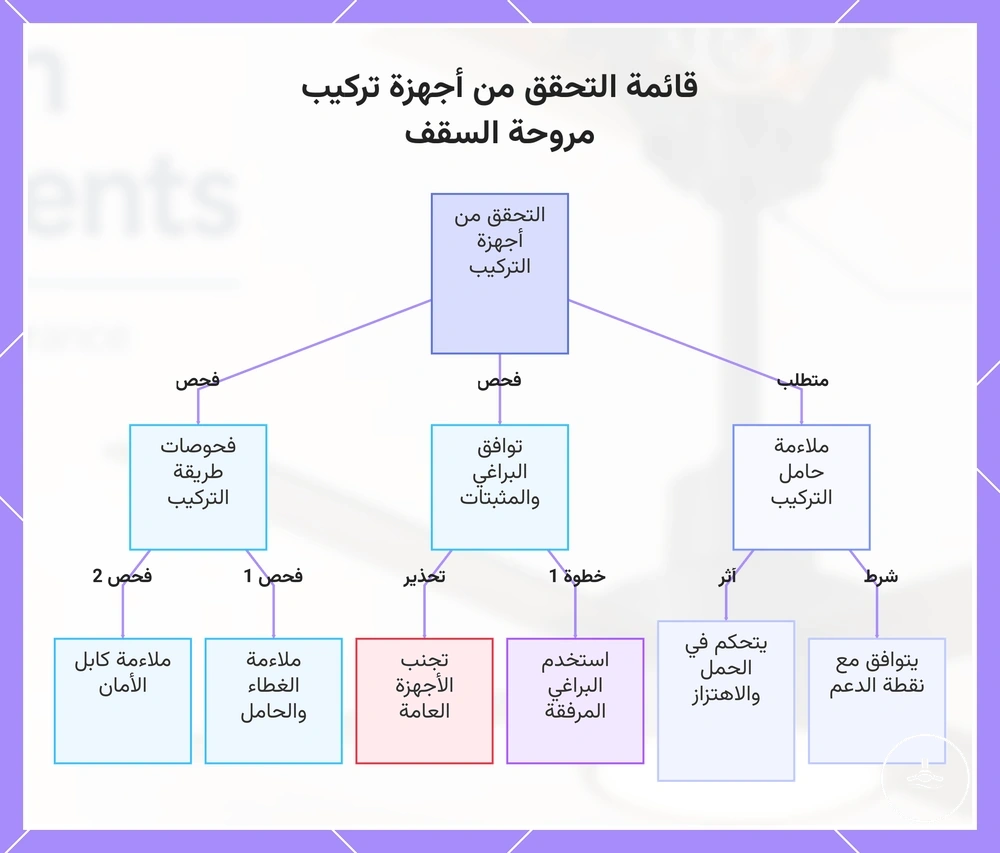

يوضح هذا المخطط الفحوصات الرئيسية لتوافق أجهزة تركيب مروحة السقف قبل التركيب، وتشمل ملاءمة الحامل، واستخدام المثبتات، والتحقق من طريقة التركيب.

حدود الخلوص لوضع آمن للمروحة والإضاءة

يكون الخلوص مقبولًا عندما يظل مسار الشفرات ووحدة الإضاءة بعيدين عن الجدران والأبواب والخزائن والأثاث ومناطق الحركة، مع بقاء الخلوص الرأسي مناسبًا للغرفة. تمركز المروحة في السقف وحده لا يضمن خلوصًا آمنًا في جميع الاتجاهات.

ينظم الجدول أدناه شروط الخلوص حسب الخلوص الأرضي والخلوص الجداري ومسار الشفرات وإعاقة الإضاءة. يربط كل جزء من المروحة بسمة الخلوص الخاصة به بحيث يمكن تقييم خطر التصادم المحتمل أو إعاقة تدفق الهواء قبل التركيب.

تعتمد حدود الخلوص الدقيقة على طراز المروحة وتخطيط الغرفة وارتفاع السقف وامتداد وحدة الإضاءة وإرشادات التركيب السارية. تحقق من المساحة المتاحة قبل التركيب بدلاً من افتراض أن نقطة التثبيت المركزية توفر خلوصًا كافيًا في كل اتجاه.

جزء المروحة	سمة الخلوص	الحالة المقبولة أو خطر التصادم
مسار الشفرات	الخلوص الجداري	يجب أن تظل حركة الشفرات خالية من الجدران القريبة لتقليل خطر التصادم.
تجميع المروحة	الخلوص الرأسي	يجب أن يظل الارتفاع المتاح أسفل المروحة ووحدة الإضاءة مناسبًا للغرفة وتعليمات التركيب المطبقة.
امتداد وحدة الإضاءة	الخلوص أسفل الوحدة	يجب ألا يقلل امتداد الإضاءة الخلوص الرأسي إلى حد يجعل الحركة أسفلها غير مناسبة.
فتح الأبواب والخزائن	منطقة الإعاقة	يجب ألا تدخل الأبواب أو الخزائن عند فتحها إلى مسار الشفرات أو منطقة الإضاءة.
الأثاث	إعاقة تدفق الهواء	قد يقلل الأثاث الكبير من تدفق الهواء أو يزيد من خطر التلامس عند وضعه بالقرب من المروحة.

لمراجعة أوسع قبل التركيب، يمكن أن تساعد قائمة سلامة الوزن والخلوص في تنظيم الفحوصات الداعمة إلى جانب شروط خلوص الغرفة.

فحوصات الخلوص الأرضي والجداري والسقفي

تؤكد فحوصات الخلوص الأرضي والجداري والسقفي ما إذا كانت مروحة السقف بإضاءة تناسب محيط الغرفة دون مشاكل تلامس أو خلوص رأسي. تعتمد المسافة المناسبة على أبعاد المروحة وتخطيط الغرفة ومناطق الإعاقة القريبة.

يجب أن يراعي كل فحص مسار شفرات المروحة وعمق غطاء الإضاءة ومناطق التلامس المحيطة قبل متابعة التركيب لمنع تلامس الشفرات أو تقليل الخلوص الرأسي أو التداخل من الأثاث وفتح الأبواب. استخدم فحوصات الخلوص هذه لتأكيد المساحة القابلة للاستخدام حول المروحة والإضاءة:

• الخلوص الأرضي: قس أو قدر المساحة أسفل الشفرات والإضاءة لتأكيد أن الخلوص الرأسي يظل قابلاً للاستخدام في الغرفة.
• الخلوص الجداري: لاحظ المسافة من مسار الشفرات إلى الجدران القريبة حتى لا تعمل المروحة داخل منطقة تلامس ضيقة.
• الخلوص السقفي: تحقق من المساحة حول غلاف المحرك والغطاء ومنطقة السقف حتى يمكن للمروحة والإضاءة الجلوس دون إعاقة.
• عمق غطاء الإضاءة: قارن عمق غطاء الإضاءة مع ارتفاع السقف لأن الإضاءة الأعمق يمكن أن تقلل الخلوص الرأسي أسفل الوحدة.
• فتح الأبواب: افتح الأبواب أو الخزائن القريبة لتأكيد أنها لا تدخل إلى مسار الشفرات أو منطقة الإضاءة.
• قرب الأثاث: لاحظ الأثاث الكبير بالقرب من المروحة لأن الأجسام القريبة يمكن أن تقيد تدفق الهواء أو تزيد خطر التلامس.

حدود التركيب للأسقف المنخفضة والتركيب المتلاصق بالسقف

يقلل التركيب المتلاصق بالسقف الامتداد الرأسي للمروحة، لكنه لا يلغي متطلبات الدعم أو خلوص الشفرات أو خلوص وحدة الإضاءة. تعتمد الملاءمة على ارتفاع السقف وأبعاد المروحة وتصميمها وظروف نقطة التثبيت.

قد تساعد المروحة منخفضة المقطع (Hugger) أو أي تصميم منخفض الارتفاع في الغرف ذات السقف المنخفض. لكن تقليل المسافة بين الشفرات والسقف قد يؤثر في تدفق الهواء وفق تصميم المروحة، لذلك يجب تقييم الخلوص الرأسي وتدفق الهواء وعمق وحدة الإضاءة معًا.

تسلط المقارنة أدناه الضوء على فائدة الامتداد المنخفض إلى جانب حدود التركيب المتبقية. تحقق من حدود التركيب للأسقف المنخفضة قبل اختيار طريقة التثبيت.

فائدة الامتداد المنخفض	حدود التركيب المتبقية
يمكن للتركيب المتلاصق أو مروحة منخفضة المقطع (Hugger) وضع المروحة أقرب إلى السقف.	يجب أن يظل ارتفاع السقف والدعم وخلوص الشفرات وعمق وحدة الإضاءة مناسبين للتركيب.
قد يزيد التصميم منخفض الارتفاع الخلوص الرأسي المتاح في بعض الغرف.	قد تتغير كفاءة تدفق الهواء عندما تصبح الشفرات أقرب إلى السقف، بحسب تصميم المروحة.

شروط تركيب قضيب التعليق والسقف المائل

يعتمد تركيب قضيب التعليق والسقف المائل على زاوية السقف وتوافق مهايئ السقف ودعم التثبيت والخلوص المتاح. يتطلب التثبيت الزاوي مكونات متوافقة ويجب أن يسمح بتسوية مناسبة للشفرات بينما توفر نقطة التثبيت دعماً مناسباً للتركيب.

تؤثر زاوية السقف وطول قضيب التعليق على تسوية الشفرات وارتفاع تعليق الإضاءة والخلوص حول المروحة. يعتمد طول الامتداد المناسب على طراز المروحة وأبعاد الغرفة وتوافق الغطاء والظروف عند نقطة التثبيت الحالية بدلاً من توصية واحدة.

استخدم هذه المعايير لتقييم ما إذا كانت نقطة التركيب الحالية مناسبة. للحصول على إرشادات أوسع تتجاوز فحص التركيب هذا، راجع التركيب على سقف مائل.

• زاوية السقف: تأكد من أن زاوية السقف المائل أو السقف المقبب مناسبة للتثبيت الزاوي المقصود لأن جدوى التثبيت يمكن أن تختلف باختلاف زاوية السقف.
• مهايئ السقف: تحقق من أن مهايئ السقف أو مهايئ الميل متوافق مع نقطة التثبيت والغطاء لأن ملاءمة المهايئ تؤثر على جدوى التركيب.
• قضيب التعليق وتسوية الشفرات: تأكد من أن قضيب التعليق المختار يمكنه دعم تسوية مناسبة للشفرات وخلوص مناسب لظروف التركيب.
• توافق الغطاء: تحقق من توافق الغطاء مع ترتيب التثبيت الزاوي لأن الغطاء يجب أن يناسب زاوية السقف ومكونات التثبيت.
• ارتفاع تعليق الإضاءة: قم بتقييم ارتفاع تعليق الإضاءة النهائي لأن تجميع قضيب التعليق والإضاءة قد يؤثر على الخلوص الرأسي والخلوص القابل للاستخدام.

الجاهزية الكهربائية لتشغيل المروحة والإضاءة

تعني الجاهزية الكهربائية أن الدائرة والأسلاك ووسيلة التحكم مناسبة لتغذية محرك المروحة ووحدة الإضاءة وتشغيلهما بأمان بعد التأكد من صلاحية نقطة التثبيت. يجب حسم عزل الطاقة وملاءمة الدائرة وحالة الأسلاك وطريقة التحكم قبل أي عمل توصيل.

يؤثر مصدر التيار الكهربائي وأسلاك التحكم والمساحة المتوفرة في الغطاء على كيفية التحكم في تشغيل محرك المروحة والإضاءة. قد يؤثر ترتيب مفتاح الحائط والتحكم المنفصل أو المشترك للمروحة والإضاءة وموضع جهاز الاستقبال عن بعد وحالة الأسلاك الثابتة على ما إذا كان التركيب المخطط له مناسباً.

تنظم قائمة المراجعة أدناه الجاهزية حسب احتياجات الطاقة والتحكم والحمولة والتوصيل. تحدد القائمة الجاهزية الكهربائية فقط؛ قد تتطلب قرارات الأسلاك المعقدة والأعمال التي يجب أن تتوافق مع متطلبات الكود الكهربائي المحلي المطبق أو الترخيص كهربائياً مؤهلاً.

• عزل الطاقة: يجب عزل مصدر التيار الكهربائي قبل أعمال التوصيل لتقليل خطر السلامة الكهربائية.
• ملاءمة الدائرة: يجب أن تكون الدائرة مناسبة لتشغيل محرك المروحة والإضاءة المقصود لأن ظروف التغذية غير المناسبة قد تؤثر على التشغيل الآمن.
• مفتاح الحائط والتحكم: يجب أن يدعم مفتاح الحائط التحكم المنفصل أو المشترك المقصود للمروحة والإضاءة بحيث يمكن لطريقة التشغيل المختارة أن تعمل كما هو مخطط.
• جهاز الاستقبال عن بعد: يجب أن يوفر الغطاء مساحة كافية لوحدة جهاز الاستقبال عن بعد عند استخدام طريقة التحكم هذه.
• حالة الأسلاك: يجب أن تكون الأسلاك الثابتة في حالة مناسبة لأن الأسلاك التالفة أو غير المؤكدة قد تتطلب تقييماً إضافياً قبل التوصيل.
• الكود الكهربائي المحلي والترخيص: قد تحتاج الأعمال الكهربائية إلى الامتثال لمتطلبات الكود الكهربائي المحلي المطبق أو الترخيص، مما قد يتطلب كهربائياً مؤهلاً حسب التركيب.

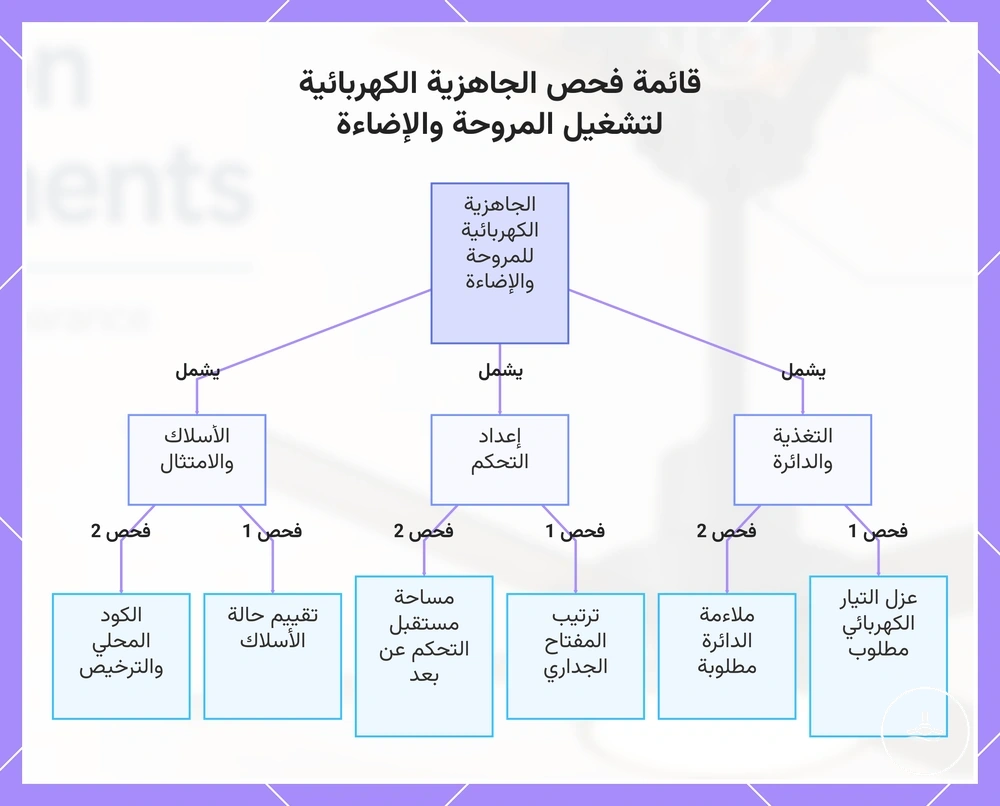

يجمع هذا المخطط الفحوصات الأساسية للجاهزية في فئات التغذية والدائرة، وإعداد التحكم، والأسلاك والامتثال.

فحوصات عزل الطاقة وحمل الدائرة والامتثال الكهربائي

يجب إكمال فحوصات عزل الطاقة وحمل الدائرة والامتثال الكهربائي قبل أعمال التوصيل، لأنها تقلل مخاطر الصعق والحمل الزائد وعدم الامتثال. تعرض القائمة نقاط التحقق المطلوبة من دون الدخول في إجراءات قياس الجهد أو خطوات التوصيل التفصيلية.

قد تختلف متطلبات الكود الكهربائي والترخيص وشروط المواقع الرطبة باختلاف المكان ونوع التركيب. عندما يلزم التحقق من الجهد أو تقييم الأسلاك الثابتة أو الامتثال، ينبغي أن ينفذ ذلك شخص مؤهل وفق متطلبات الموقع.

• عزل الطاقة والقاطع: تأكد من عزل القاطع الصحيح قبل أعمال التوصيل للمساعدة في تقليل خطر الصعق الكهربائي.
• التحقق من الجهد الكهربائي: عندما يكون التحقق مطلوباً، يجب أن ينفذه شخص مؤهل لأن التحقق غير الصحيح قد يخلق مخاطر تتعلق بالسلامة الكهربائية.
• حمل الدائرة: تأكد من أن حمل الدائرة وسعة الدائرة مناسبان لتشغيل محرك المروحة والإضاءة المقصود للمساعدة في تقليل خطر الحمل الزائد.
• ظروف المناطق الرطبة: عندما يكون التعرض للرطوبة ممكناً، تأكد من مراعاة الكود الكهربائي المحلي المطبق ومتطلبات الامتثال لأن شروط سلامة كهربائية إضافية قد تنطبق.
• الكود الكهربائي المحلي والامتثال: تحقق من أي متطلبات امتثال أو ترخيص مطبقة قبل متابعة الأعمال الكهربائية، حيث قد تتطلب بعض التركيبات كهربائياً مؤهلاً.

أسلاك الإضاءة وأجهزة الاستقبال عن بعد ومفاتيح الحائط

يحدد إعداد التحكم كيفية تشغيل المروحة والإضاءة. الأنماط الشائعة هي تحكم مشترك للوظيفتين، أو تحكم منفصل عندما تسمح الأسلاك والتجهيزات بذلك، أو تحكم عن بعد عبر جهاز استقبال متوافق؛ ويجب أن يتطابق الأسلوب المختار مع تصميم المروحة والأسلاك الحالية.

يمكن أن تختلف أسلاك الإضاءة الحالية ومساحة الغطاء وموضع جهاز الاستقبال حسب طراز المروحة والدائرة الحالية. قد يعتمد الإعداد الذي يعمل بالتحكم عن بعد على جهاز استقبال عن بعد أو وحدة تحكم مثبتة داخل الغطاء، بينما يعتمد الإعداد الذي يعمل بالتحكم الجداري بشكل مباشر على مفتاح الحائط المتاح وأسلاك التحكم. للحصول على تخطيطات كهربائية أكثر تفصيلاً، راجع متطلبات التوصيل الكهربائي.

• التحكم المنفصل: قد تسمح أسلاك المروحة والإضاءة المنفصلة بسرعة مروحة مستقلة وتشغيل إضاءة منفصل، اعتماداً على إعداد المفتاح الحالي.
• المفتاح المشترك: قد يتحكم المفتاح المشترك في كلا الوظيفتين معاً ما لم يدعم تكوين التحكم المحدد التحكم المنفصل.
• جهاز الاستقبال عن بعد: يجب أن يكون متوافقًا مع المروحة وأن توجد مساحة كافية له داخل الغطاء من دون ضغط الأسلاك أو إعاقة إغلاق الغطاء.
• توافق التعتيم: يجب أن يكون مفتاح التعتيم (الديمر) متوافقًا مع وحدة الإضاءة ونظام التحكم في المروحة؛ ليس كل ديمر مناسبًا لكل مروحة أو وحدة LED.
• تكوين التحكم: اختر ترتيب التحكم وفقاً لأسلاك الإضاءة الحالية ومفتاح الحائط ومساحة الغطاء بدلاً من افتراض أن تكويناً واحداً يناسب كل تركيب.

تسلسل تركيب مروحة السقف بإضاءة

يبدأ تسلسل التركيب فقط بعد التحقق من الدعم والخلوص والجاهزية الكهربائية. يحافظ ترتيب التحضير والتثبيت والتجميع والتوصيل والاختبار على ترابط الفحوص ويمنع الانتقال إلى خطوة لاحقة قبل إغلاق شرط أساسي سابق.

تختلف متطلبات التوصيل الكهربائي حسب التركيب والمتطلبات المحلية المطبقة. عندما يتطلب توصيل الأسلاك أو التحقق الكهربائي معرفة متخصصة أو امتثالاً، قد تحتاج الأعمال إلى أن يكملها كهربائي مؤهل.

1. التحضير: أزل الوحدة الحالية فقط بعد التأكد من ملاءمة نقطة التثبيت وعزل الطاقة. تحقق من أن منطقة العمل جاهزة قبل المتابعة.
2. تجهيز صندوق السقف: تأكد من أن صندوق السقف مناسب للتركيب المقصود ومدعوم بشكل آمن. تحقق من أن نقطة التثبيت جاهزة لتركيب حامل التثبيت.
3. حامل التثبيت: ثبت حامل التثبيت باستخدام عملية التثبيت المقصودة. تحقق من تثبيته بإحكام قبل دعم تجميع المروحة.
4. تجميع المروحة: ضع وثبت تجميع المروحة على حامل التثبيت. تحقق من أن جسم المروحة مدعوم بشكل صحيح قبل متابعة الأعمال الكهربائية.
5. توصيل الأسلاك: أكمل توصيل الأسلاك باستخدام تكوين التحكم المقصود وجهاز الاستقبال حيثما ينطبق. قد تتطلب هذه الخطوة كهربائياً مؤهلاً. تحقق من أن جميع التوصيلات آمنة قبل إغلاق الغطاء.
6. تركيب الشفرات ووحدة الإضاءة: أكمل تركيب الشفرات ووحدة الإضاءة بالترتيب المقصود. تأكد من توازن الشفرات وأن جميع المكونات مثبتة بإحكام.
7. الاختبار: أعد توصيل الطاقة فقط بعد اكتمال التركيب وقم بإجراء اختبار وظيفي. تحقق من تشغيل المروحة وتشغيل الإضاءة ووظائف التحكم المختارة قبل الاستخدام العادي.

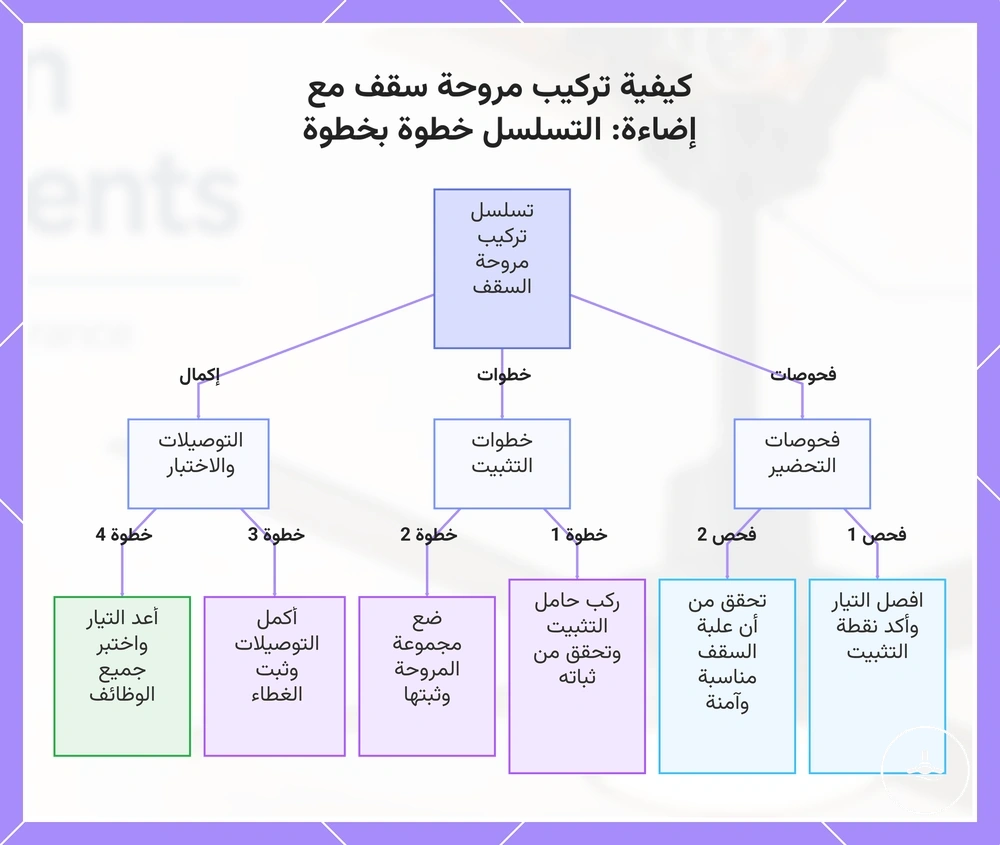

يوضح هذا المخطط المراحل المتسلسلة والفحوصات الأساسية لتركيب مروحة سقف مع إضاءة، من التحضير إلى الاختبار النهائي.

إزالة الوحدة القديمة وتجهيز صندوق السقف

تساعد إزالة الوحدة القديمة وتجهيز صندوق السقف في تحديد ما إذا كانت نقطة السقف قد تكون جاهزة للمروحة. يكشف هذا التحضير عن حالة نقطة التثبيت والدعم والأسلاك قبل متابعة التركيب.

يجب تأكيد عزل الطاقة قبل إزالة الوحدة أو فحص الصندوق. إذا تعذر التحقق من الدعم أو بدت حالة الأسلاك غير واضحة، تتوقف العملية عند هذه النقطة حتى يتم تقييم الحالة بدل افتراض أن نقطة السقف قابلة لإعادة الاستخدام.

1. عزل الطاقة: تأكد من عزل الطاقة قبل إزالة الوحدة القديمة، ثم تحقق من أن أعمال التحضير يمكن أن تبدأ بأمان.
2. إزالة الوحدة: أزل الوحدة القديمة بحذر واكشف صندوق السقف. تحقق من إمكانية فحص نقطة التثبيت دون افتراض إمكانية إعادة استخدام المكونات الحالية.
3. فحص الصندوق والتحقق من الدعم: افحص صندوق السقف وتأكد من أن تصنيفه وطريقة تثبيته مناسبين لمروحة سقف قبل متابعة التجميع.
4. حالة الأسلاك: لاحظ حالة الأسلاك المرئية بحثًا عن علامات التلف أو عدم اليقين. إذا كانت الحالة غير واضحة، قد يكون التقييم الإضافي مناسبًا قبل متابعة التركيب.
5. تحضير السطح: تأكد من أن سطح التثبيت نظيف وخالٍ من العوائق بحيث يكون صندوق السقف والمنطقة المحيطة جاهزين للمرحلة التالية من التركيب.

تركيب المروحة وتوصيل الأسلاك وتجميعها واختبارها

يبدأ تثبيت المروحة وتجميعها واختبارها بعد التأكد من ملاءمة نقطة السقف. يجب أن يظل كل من حامل التثبيت والأسلاك والشفرات ووحدة الإضاءة متوافقًا مع تعليمات الطراز حتى يكون الاختبار النهائي ذا معنى.

يعتمد التوصيل الكهربائي وموضع جهاز الاستقبال على تصميم المروحة وظروف الموقع، وقد تتطلب الأعمال الكهربائية شخصًا مؤهلًا. لا يُجرى الاختبار الوظيفي النهائي إلا بعد اكتمال التجميع وتثبيت الشفرات ووحدة الإضاءة.

1. تثبيت حامل التثبيت: ثبت حامل التثبيت على نقطة الدعم المجهزة وتأكد من تثبيته بإحكام قبل المتابعة.
2. تعليق جسم المحرك: ضع جسم المحرك على حامل التثبيت.
   • تأكد من استقرار جسم المحرك بشكل صحيح.
   • تحقق من بقاء الدعم مستقراً قبل توصيل الأسلاك.
3. إكمال توصيل الأسلاك: اتبع مخطط طراز المروحة وطريقة التحكم المقصودة. إذا كانت الأسلاك أو التوصيلات الثابتة غير واضحة، يتولى شخص مؤهل هذه الخطوة قبل إغلاق الغطاء.
4. إنهاء تجميع الشفرات: اربط تجميع الشفرات وتحقق من تثبيت كل شفرة بإحكام قبل تركيب وحدة الإضاءة.
5. تركيب وحدة الإضاءة: ثبت وحدة الإضاءة وتأكد من تثبيتها بإحكام قبل استعادة الطاقة.
6. إجراء فحص التوازن والاختبار: بعد اكتمال التجميع واستعادة الطاقة بأمان، اختبر تشغيل المروحة والإضاءة وعناصر التحكم، وتوقف عن الاستخدام إذا ظهر اهتزاز شديد أو ضوضاء غير معتادة.

أخطاء التركيب التي تؤدي إلى تركيب غير آمن أو غير مناسب

تظهر أخطاء التركيب غالبًا عندما يُتجاوز أحد الشروط الأساسية: الدعم أو الخلوص أو الجاهزية الكهربائية. يربط الجدول كل خطأ بالسمة التي يتأثر بها وبالوقاية المناسبة، حتى يمكن التمييز بين مشكلة ميكانيكية ومشكلة تحكم أو أسلاك.

تؤثر الأخطاء الميكانيكية عادةً في الثبات والخلوص وارتفاع التثبيت وأمان المكونات، بينما تظهر الأخطاء الكهربائية في تشغيل المروحة أو الإضاءة أو عناصر التحكم. معالجة الفئة الصحيحة تبدأ من تحديد السمة المتأثرة لا من التخمين في السبب.

إذا ظهر اهتزاز أو ضوضاء غير معتادة أو تشغيل إضاءة غير متناسق بعد التركيب، فلا يفترض عرض واحد سببًا واحدًا. قد تتداخل مشكلات الدعم والتوازن والتثبيت والأسلاك، وقد يلزم تقييم إضافي إذا لم يكن السبب واضحًا.

الخطأ	السمة المتأثرة	الخطر أو الوقاية
استخدام صندوق غير مناسب	الدعم	قد لا ينقل أحمال المروحة إلى الهيكل بصورة آمنة؛ تحقق من تصنيف الصندوق وطريقة تثبيته.
دعم ضعيف	الثبات	قد يسمح بالحركة أو الاهتزاز؛ تحقق من الرافدة أو الدعامة ونقطة التثبيت قبل التجميع.
ارتفاع تثبيت غير مناسب	الخلوص	قد يقلل الخلوص الرأسي أو يقرب الشفرات من عائق؛ تحقق من المساحة المتاحة وأبعاد المروحة.
تخطي فحوصات الخلوص	مسار الشفرات	تخطي فحوصات الخلوص قد يزيد من خطر تلامس الشفرات. تأكد من الخلوصات المحيطة قبل التجميع.
مكونات مرتخية	أمان التثبيت	قد تسبب حركة أو اهتزازًا؛ افحص تثبيت المكونات قبل الاختبار.
افتراضات غير صحيحة عن الأسلاك	تشغيل الإضاءة وعناصر التحكم	افتراض أن الأسلاك الحالية مناسبة قد يؤثر على تشغيل المروحة أو الإضاءة. تحقق من توافق الأسلاك قبل التوصيل.
عناصر تحكم غير متطابقة	تكوين التحكم	يجب أن يتوافق مفتاح الحائط أو جهاز الاستقبال مع تكوين المروحة والإضاءة المقصود.

صندوق خاطئ ودعم ضعيف وارتفاع تثبيت غير مناسب

يمكن للصندوق غير المناسب أو الدعم الضعيف أو ارتفاع التثبيت غير الملائم أن يؤثر في الثبات والاهتزاز والخلوص واحتمال التلامس. أفضل نقطة للتعامل مع هذه الأخطاء هي قبل تثبيت المروحة نهائيًا، عبر التحقق من الصندوق والدعم ومسار الشفرات والامتداد الرأسي.

يجب تفسير الاهتزاز أو الحركة أو انخفاض خلوص الشفرات مع فحوص الدعم والخلوص، لأن أكثر من سبب ميكانيكي قد يؤدي إلى العرض نفسه. يركز هذا القسم على تحديد الشرط الذي يحتاج إلى تحقق، لا على تقديم إصلاحات كهربائية تفصيلية.

• صندوق غير مناسب: الصندوق المخصص للإضاءة فقط لا يُعامل تلقائيًا على أنه مناسب لمروحة سقف؛ تحقق من تصنيف الدعم وطريقة التثبيت الهيكلي.
• دعم ضعيف: يمكن للتثبيت على الجبس فقط أو أي دعم ضعيف آخر أن يسمح بالحركة، لذا يجب التحقق من دعم التثبيت قبل تثبيت المروحة.
• حامل تثبيت مرتخٍ: قد يسمح بالحركة أو الاهتزاز؛ يجب تثبيته وفق طريقة التثبيت المخصصة للطراز قبل إكمال التجميع.
• ارتفاع تثبيت غير مناسب: قد يقلل الخلوص الرأسي أو يجعل مسار الشفرات أقرب إلى عائق؛ قيّم ارتفاع الشفرات ووحدة الإضاءة قبل التجميع النهائي.
• امتداد إضاءة كبير جداً: قد يقلل امتداد الإضاءة الكبير من الخلوص القابل للاستخدام ويزيد من خطر التصادم، لذا يجب تقييم ارتفاع التعليق النهائي قبل التشغيل العادي.

أخطاء الأسلاك التي تؤثر على المروحة أو الإضاءة

يمكن أن تؤثر أخطاء الأسلاك على تشغيل المروحة وتشغيل الإضاءة وسلوك التحكم والسلامة الكهربائية، لذا يجب تفسير الأعراض المتعلقة بالتركيب حسب السبب المحتمل والخطر بدلاً من التخمين. يساعد تحديد مشكلة التوصيل أولاً في تمييز خطأ الأسلاك عن مشكلة التركيب الميكانيكية.

إذا استمرت مشاكل المروحة أو الإضاءة بعد فحوصات التركيب، أو إذا كانت الأعراض تشير إلى مشاكل أسلاك مخفية، قد يكون من المناسب إجراء تقييم إضافي بواسطة كهربائي مؤهل لأن السبب قد لا يكون مرئياً عند نقطة التثبيت.

خطأ في الأسلاك	التأثير المحتمل	التفسير
توصيلات مرتخية	قد يصبح تشغيل المروحة أو تشغيل الإضاءة غير متناسق.	يمكن أن تؤثر مشكلة التوصيل على التشغيل وقد تشكل خطراً على السلامة الكهربائية.
مفتاح تعتيم (ديمر) غير متوافق	قد يحدث وميض في الإضاءة أو سلوك تحكم غير متوقع.	يجب أن يتوافق الديمر مع وحدة الإضاءة ونظام التحكم في المروحة.
سوء وضع جهاز الاستقبال	قد تصبح استجابة التحكم عن بعد غير موثوقة.	يجب أن يكون جهاز الاستقبال متوافقًا مع المروحة ومثبتًا ضمن المساحة المخصصة داخل الغطاء.
تكوين غير صحيح للمفتاح المشترك	قد لا يعمل التحكم في سرعة المروحة والإضاءة كما هو مقصود.	يجب أن يطابق ترتيب المفتاح طريقة التحكم المقصودة للمروحة والإضاءة.
مساحة غطاء غير كافية	قد يكون وضع جهاز الاستقبال مقيداً.	يمكن أن تساهم مساحة الغطاء المحدودة في مشاكل التركيب المتعلقة بجهاز الاستقبال.

متى يلزم الاستعانة بكهربائي مؤهل

يلزم الاستعانة بكهربائي مؤهل عندما تكون حالة الأسلاك الثابتة أو التوصيلات أو متطلبات الامتثال غير واضحة، أو عندما يتعذر التحقق منها بأمان. ويُطلب تقييم إنشائي أو فني مناسب أيضًا عندما يكون دعم المروحة أو طريقة التثبيت غير مؤكدة.

تشمل الحالات الشائعة التي تستدعي التصعيد أسلاكًا غير واضحة أو كابلات تالفة، ونقطة دعم غير مؤكدة، ومروحة ثقيلة أو غير معتادة، وتعقيدات السقف المائل أو المنخفض، وعدم وضوح المتطلبات التنظيمية. تختلف الجهة المؤهلة حسب طبيعة المشكلة: كهربائية أو إنشائية أو متعلقة بطريقة التثبيت.

تنظم قائمة المراجعة أدناه ظروف الخطر التي لا ينبغي التخمين بشأنها:

• أسلاك غير واضحة: يمكن أن تخلق الأسلاك غير الواضحة خطراً على السلامة لأن توصيل المروحة والإضاءة المقصود قد لا يتطابق مع الدائرة الحالية.
• تغييرات في الأسلاك الثابتة: يجب تقييم أي حاجة لتغيير الأسلاك الثابتة بواسطة كهربائي مؤهل لأن أعمال التوصيل قد تتضمن متطلبات امتثال.
• كابلات تالفة: تتطلب الكابلات القديمة أو التالفة تقييماً مهنياً لأن الضرر المرئي قد يشير إلى مشكلة سلامة كهربائية أوسع.
• دعم غير مؤكد: لا تفترض أن نقطة السقف مناسبة للمروحة إذا لم يتضح تصنيف الصندوق واتصاله بالدعم الهيكلي؛ قد يلزم تقييم فني قبل التركيب.
• مروحة ثقيلة أو غير معتادة: ارجع إلى متطلبات الطراز والدعم المحددة لها؛ إذا تجاوزت الحالة ما يمكن التحقق منه من الوثائق أو الموقع، اطلب تقييمًا مهنيًا.
• سقف مائل أو منخفض: اطلب تقييمًا مهنيًا عندما تكون زاوية السقف أو المهايئ أو الخلوص أو طريقة التثبيت غير مؤكدة.
• عدم التأكد من المتطلبات التنظيمية: يجب حل عدم التأكد من المتطلبات التنظيمية قبل التركيب لأن متطلبات الامتثال المحلي والترخيص قد تنطبق.

بعد التركيب الآمن، يجب أن تشمل الصيانة بعد التركيب فحوصات دورية وتنظيفاً وعناية مستمرة.

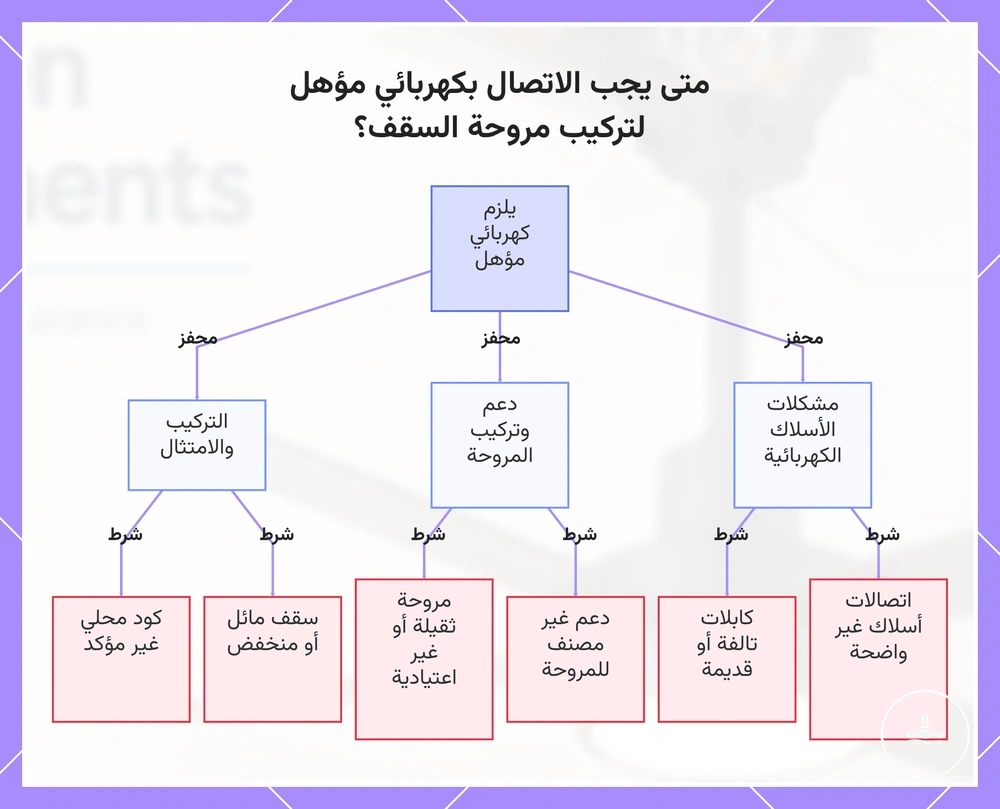

يُظهر هذا المخطط الشروط الرئيسية التي تتطلب تقييمًا كهربائيًا احترافيًا عند تركيب مروحة سقف.
