Deckenventilatoren mit Licht erklärt

Deckenventilatoren mit Licht kombinieren Luftumwälzung und Raumbeleuchtung in einer deckenmontierten Einheit. Die Beleuchtung ist entweder integriert oder als separates Licht-Kit für ein kompatibles Ventilatormodell ausgeführt; ob Teile oder Kits austauschbar sind, hängt von Modellfreigabe, Befestigung, elektrischem Anschluss und Steuerung ab. Optische Ähnlichkeit allein bestätigt keine Kompatibilität.

Für die Planung von Raum, Größe, Beleuchtung und Steuerung führt der Ratgeber zu Deckenventilatoren mit Licht weiter; die folgenden Abschnitte erklären zunächst Bedeutung, Hauptteile, Licht-Kits, Austauschbarkeit und grundlegende Kompatibilität.

Was ein Deckenventilator mit Licht bedeutet

Ein Deckenventilator mit Licht ist ein Deckenventilator, der entweder eine integrierte Leuchteneinheit enthält oder ein separates Licht-Kit für die dafür vorgesehene Bauform unterstützt. Der Ventilator erzeugt Luftbewegung; die Leuchteneinheit stellt die Raumbeleuchtung innerhalb derselben Deckenmontage bereit.

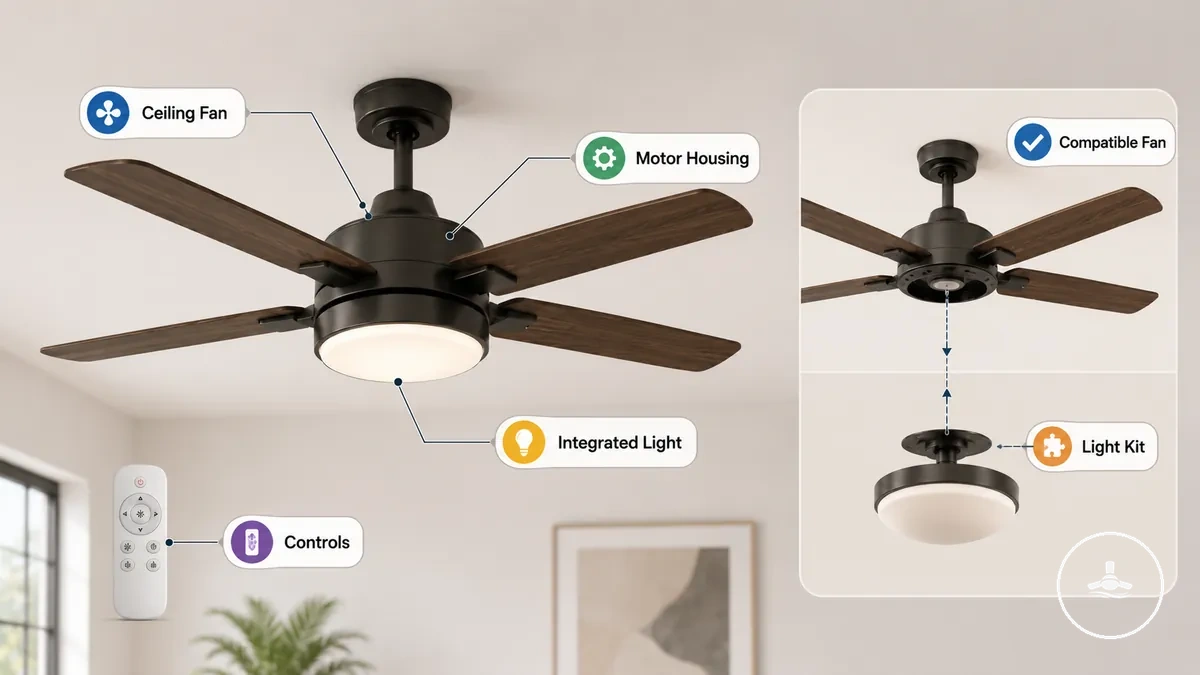

Das beschriftete Bild zeigt, wie Ventilator und Leuchteneinheit innerhalb derselben Baugruppe zusammenhängen.

Luftbewegung

Motor und Flügel erzeugen den Luftstrom.

Beleuchtung

Die Lichtquelle ist je nach Modell als integrierte Leuchte oder als kompatibles Licht-Kit ausgeführt.

Steuerung

Ventilator und Licht können gemeinsam oder getrennt bedient werden, wenn die vorgesehene Steuerungskonfiguration dies unterstützt.

Kompatibilität

Bei nachrüstbaren Licht-Kits zählen Modellfreigabe, Befestigung, Anschluss, Freiraum und Steuerungsunterstützung.

Was Deckenventilatoren mit Licht enthalten

Ein Deckenventilator mit Licht besteht aus der Ventilatoreinheit und einer integrierten oder angebrachten Leuchteneinheit. Welche Einzelteile tatsächlich vorhanden sind, hängt von Bauform, Lichtquelle und Steuerung des Modells ab.

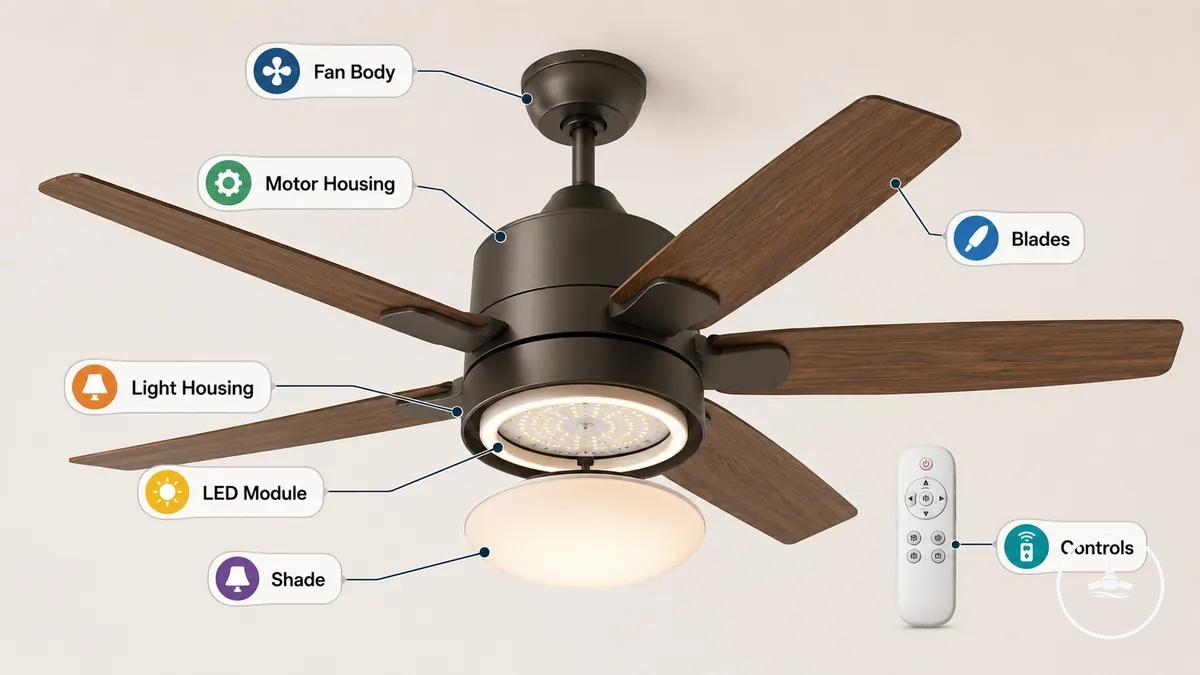

Das Bild gruppiert die Hauptkomponenten nach Luftbewegung, Beleuchtung und Bedienung.

• Ventilatorkörper: Trägt die Hauptbaugruppe und verbindet Motor, Flügel und Leuchtenbereich.
• Flügel: Erzeugen den Luftstrom, wenn sie vom Motor angetrieben werden.
• Motorgehäuse: Umschließt den Motor und verbindet ihn mit der Flügelbaugruppe.
• Leuchtengehäuse: Nimmt je nach Bauform das integrierte Licht oder das Licht-Kit auf.
• Austauschbares Leuchtmittel oder LED-Modul: Erzeugt das Licht; ein Modell verwendet typischerweise die dafür vorgesehene Lichtquellenbauart.
• Schirm oder Diffusor: Deckt die Lichtquelle ab und verteilt beziehungsweise mildert das Licht.
• Steuerungen: Bedienen Ventilator, Licht oder beide Funktionen über die vom Modell unterstützte Schnittstelle.

Nicht jedes Modell enthält jedes dieser Teile. Eine Abhängestange, Zugkette, austauschbare Fassung oder ein separat wechselbares LED-Modul ist bauartabhängig; die konkrete Teileliste ergibt sich aus dem jeweiligen Ventilatormodell.

Ventilatorkörper, Flügel, Motorgehäuse und Leuchtengehäuse

Ventilatorkörper, Flügel, Motorgehäuse und Leuchtengehäuse bilden die sichtbare Struktur, die Luftbewegung und Beleuchtung in einer Deckenbaugruppe verbindet. Ihre genaue Form und Position unterscheiden sich je nach Ventilatortyp.

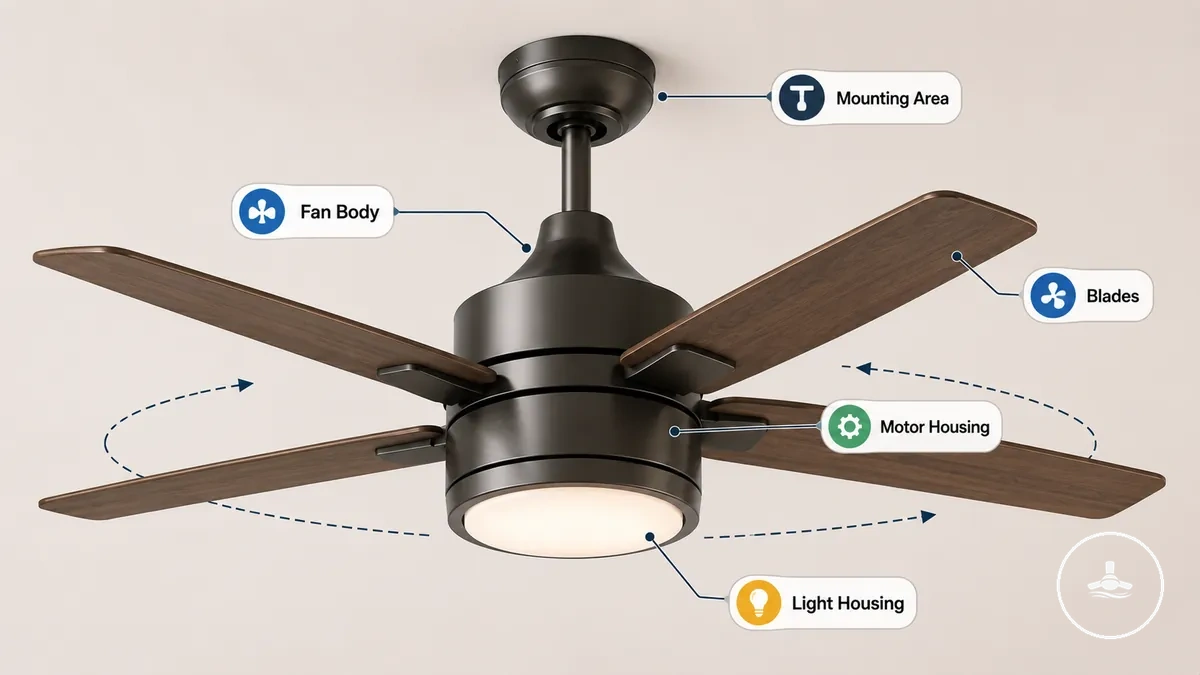

Das Bild zeigt die strukturellen Teile und ihre Lage zueinander.

• Ventilatorkörper: Trägt die Gesamtstruktur und verbindet die Hauptteile.
• Flügel: Erzeugen Luftstrom, während sie um den Motor ausgewuchtet bleiben.
• Motorgehäuse: Umschließt den Motor und stützt die Flügelbaugruppe.
• Deckenbefestigung/Baldachin: Verbindet die Ventilatorbaugruppe mit der vorgesehenen Deckenbefestigung und deckt den Anschlussbereich ab; die konkrete Konstruktion ist modellabhängig.
• Leuchtengehäuse: Hält oder rahmt die Beleuchtungseinheit unterhalb oder innerhalb des Ventilatorkörpers, je nach Ventilatordesign.

Die Bauform kann zusätzlich eine Abhängestange oder eine flache Direktmontage vorsehen; diese Varianten ändern die Anordnung der Bauteile, nicht die Grundfunktion von Ventilator und Leuchte.

Leuchtmittel, LED-Module, Schirme, Diffusoren und Steuerungen

Leuchtmittel, LED-Module, Schirme, Diffusoren und Steuerungen bestimmen, wie das Ventilatorlicht erzeugt, verteilt und bedient wird. Dabei ist entscheidend, ob die Lichtquelle wechselbar, integriert und gegebenenfalls dimmbar ausgeführt ist.

Die wichtigsten Beleuchtungs- und Bedienteile lassen sich nach ihrer Funktion ordnen:

• Austauschbares Leuchtmittel: Sitzt in einer vorgesehenen Fassung; Sockel, Bauform, zulässige Leistung und gegebenenfalls Dimmbarkeit müssen zur Leuchteneinheit passen.
• Integriertes LED-Modul: Ist Teil der Leuchteneinheit; ob das Modul separat gewechselt werden kann, hängt vom Modell und der vorgesehenen Ersatzteilkonstruktion ab.
• Schirm oder Diffusor: Deckt die Lichtquelle ab und beeinflusst Lichtverteilung, Blendung und Erscheinungsbild.
• Steuerungen: Schalter, Fernbedienung, Wandsteuerung oder Zugkette können Ventilator und Licht je nach Modell gemeinsam oder getrennt bedienen.

Ein austauschbares Leuchtmittel ist nicht dasselbe wie ein austauschbares LED-Modul: Bei integrierten LED-Leuchten kann der Tausch des Moduls oder der gesamten Leuchtenbaugruppe erforderlich sein. Dimmung ist nur möglich, wenn Lichtquelle und Steuerungskonfiguration sie gemeinsam unterstützen. Zu Helligkeit, Dimmen und LED-spezifischen Funktionen siehe LED-Lichter in Deckenventilatoren.

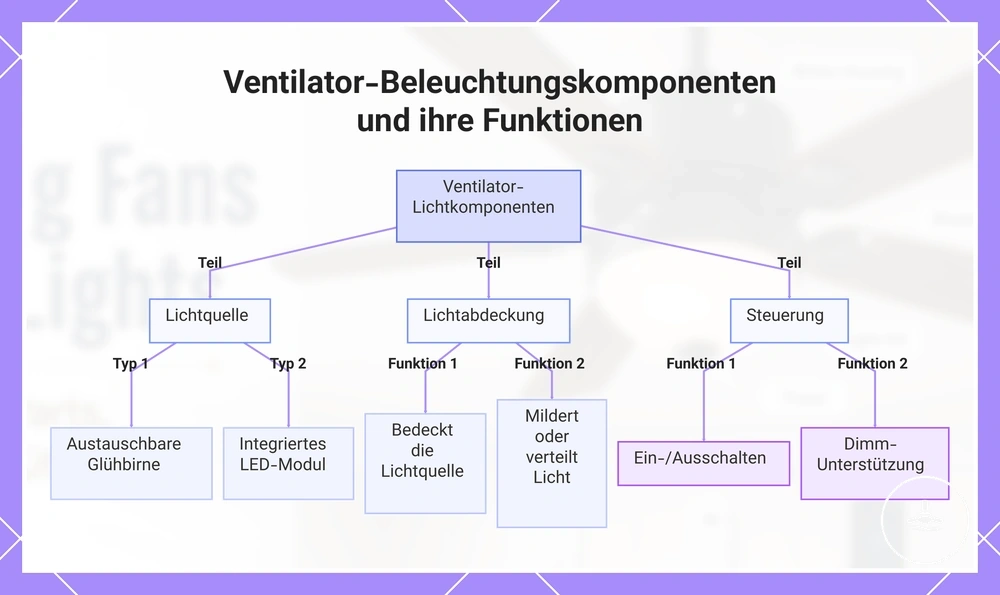

Das Diagramm ordnet Lichtquelle, Abdeckung und Steuerung nach ihrer Funktion innerhalb der Leuchteneinheit.

Deckenventilator-Licht-Kits erklärt

Ein Deckenventilator-Licht-Kit ist eine separate Beleuchtungseinheit, die für die Montage an einem dafür vorgesehenen Deckenventilator entwickelt wurde. Es ergänzt einen kompatiblen Ventilator um Licht, ist aber kein universelles Zubehör.

Ein Licht-Kit lässt sich als Baugruppe aus Befestigung, elektrischem Anschluss, Lichtquelle, Abdeckung und Steuerungsanbindung verstehen.

• Kit-Gehäuse: Trägt die Beleuchtungseinheit und verbindet sie mechanisch mit dem Ventilator.
• Elektrischer Anschluss: Verbindet das Licht-Kit mit der dafür vorgesehenen Schnittstelle des Ventilators.
• Fassung oder LED-Modul: Nimmt die Lichtquelle auf beziehungsweise bildet sie.
• Schirm oder Diffusor: Deckt die Lichtquelle ab und verteilt das Licht.
• Steuerungsanbindung: Ermöglicht die Bedienung über die vom Ventilator unterstützte Schalt-, Wand- oder Fernsteuerung.

Für die Auswahl eines konkreten Licht-Kits sind deshalb die modellbezogene Freigabe sowie mechanische, elektrische und steuerungsbezogene Passung wichtiger als das äußere Erscheinungsbild.

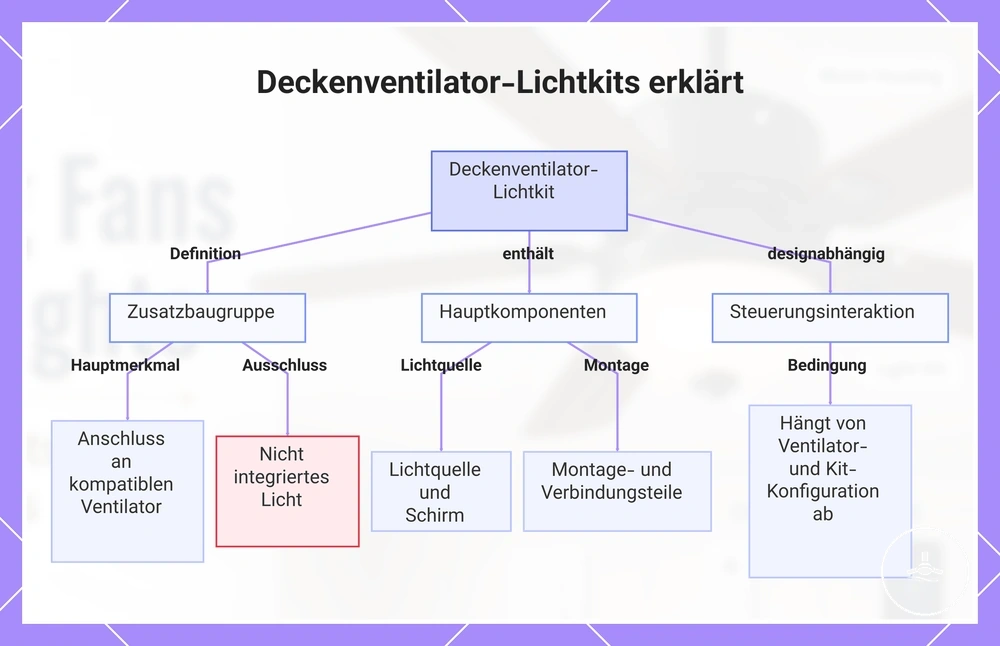

Das Diagramm zeigt Definition, Hauptkomponenten und Steuerungsanbindung eines Licht-Kits als separate Baugruppe.

Nachrüst-Licht-Kits für Ventilatoren ohne Licht

Nachrüst-Licht-Kits sind optionale Beleuchtungseinheiten für Ventilatoren, deren Konstruktion eine spätere Leuchtenmontage ausdrücklich vorsieht. Ein Ventilator ohne vorhandenes Licht ist daher nicht automatisch nachrüstbar.

Vor einer Nachrüstung sollten mehrere Hinweise gemeinsam geprüft werden:

• Modellfreigabe: Produktunterlagen oder Herstellerangaben nennen die Unterstützung eines Licht-Kits.
• Befestigungspunkt: Das Ventilatormodell besitzt den vorgesehenen mechanischen Anschluss für die Leuchteneinheit.
• Elektrischer Anschluss: Eine dafür vorgesehene Anschlussmöglichkeit ist vorhanden und passt zum Licht-Kit.
• Steuerungsunterstützung: Die vorhandene Steuerungskonfiguration kann die zusätzliche Leuchte betreiben.
• Abmessungen und Freiraum: Gehäuse, Schirm und angrenzende Bauteile lassen die vorgesehene Montage zu.

Eine abnehmbare untere Abdeckung kann einen vorgesehenen Montagebereich verdecken, ist aber für sich allein kein Kompatibilitätsnachweis. Entscheidend bleibt die Freigabe für das konkrete Ventilatormodell zusammen mit Anschluss- und Befestigungspassung.

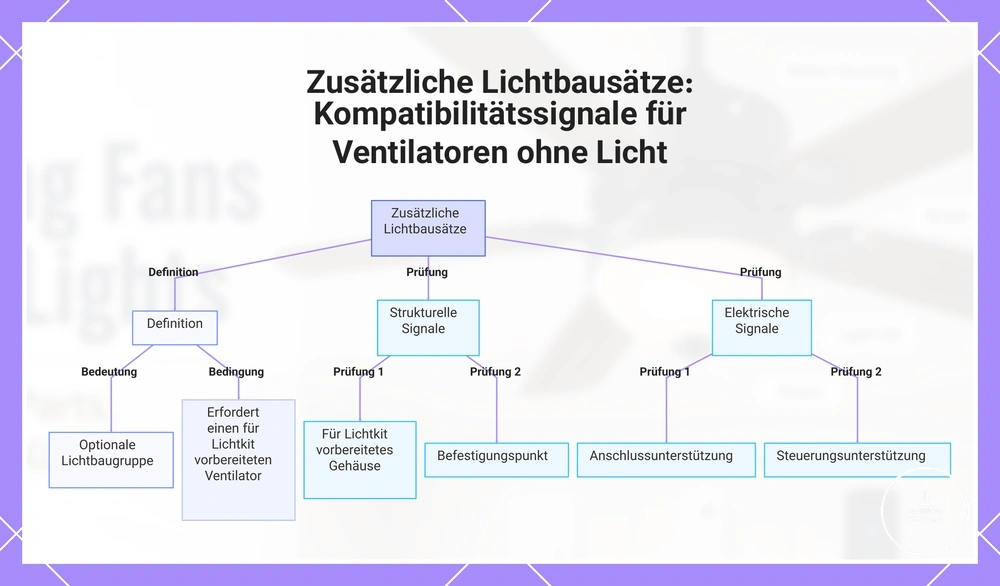

Das Diagramm fasst die wichtigsten Merkmale zusammen, an denen sich die Vorbereitung eines Ventilators für ein Licht-Kit erkennen lässt.

Ersatz-Licht-Kits für vorhandene Ventilatorlichter

Ersatz-Licht-Kits ersetzen eine vorhandene Leuchteneinheit nur dann, wenn das Ventilatormodell diese Bauart als austauschbare Einheit unterstützt. Bei integrierten LED-Leuchten kann stattdessen ein passendes LED-Modul oder die komplette Leuchtenbaugruppe vorgesehen sein.

Für einen Ersatz sind vor allem die vorhandene Bauform und die modellbezogene Passung maßgeblich:

• Art der vorhandenen Leuchte: Ersatzteil und ursprüngliche Beleuchtungseinheit müssen derselben vorgesehenen Bauform entsprechen.
• Befestigung: Montagepunkte und Gehäusegeometrie müssen zur Ventilatorbaugruppe passen.
• Elektrischer Anschluss: Stecker, Anschlussart und vorgesehene elektrische Konfiguration müssen kompatibel sein.
• Lichtquelle: Fassung, austauschbares Leuchtmittel oder LED-Modul müssen der vorgesehenen Leuchtenkonstruktion entsprechen.
• Steuerung: Schalter, Empfänger, Wand- oder Fernsteuerung müssen die Ersatzleuchte unterstützen.

Ein Ersatz-Licht-Kit ist deshalb keine universelle Reparaturlösung. Ob nur die Lichtquelle, ein Modul oder die gesamte Leuchteneinheit ersetzt wird, bestimmt die Konstruktion des konkreten Modells.

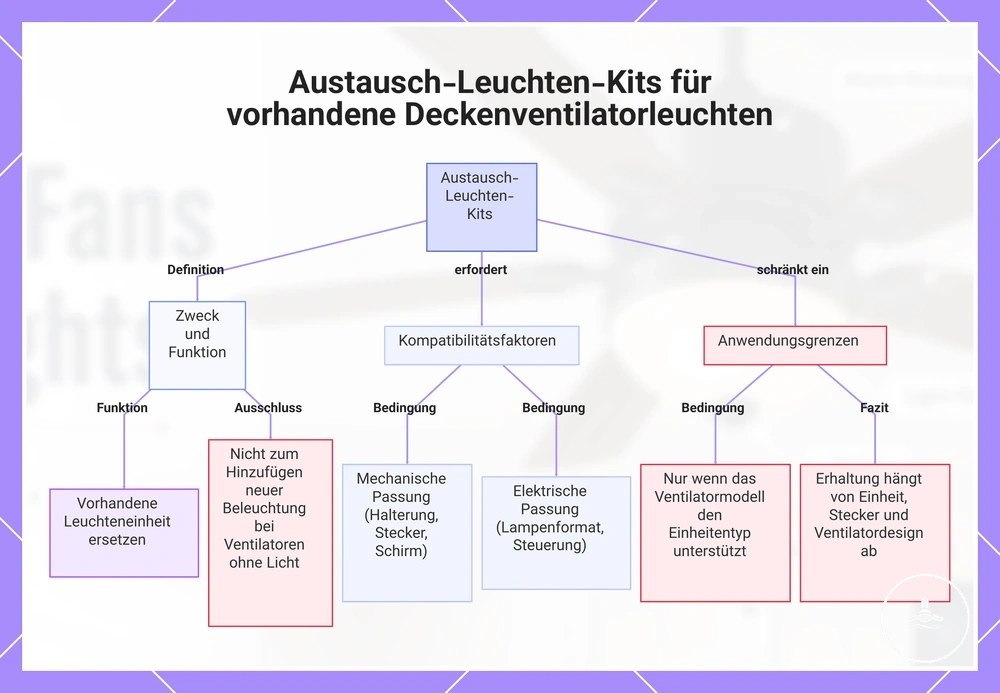

Das Diagramm zeigt die wichtigsten Austauschbedingungen für vorhandene Deckenventilatorleuchten.

Integrierte Lichter und Licht-Kits als zwei Beleuchtungsformen

Integrierte Lichter und Licht-Kits sind zwei unterschiedliche Bauformen: Das integrierte Licht gehört zur ursprünglichen Ventilatorkonstruktion, während das Licht-Kit als separate, kompatible Leuchteneinheit angebracht wird.

Der sinnvollste Vergleich betrifft Struktur, Austauschbarkeit, Gestaltung und Kompatibilitätsabhängigkeit:

Diese Unterschiede beschreiben Bauformen und keinen universellen Gewinner. Für die Auswahl zählt, ob Wartungszugang, Austauschbarkeit und Modellkompatibilität zur gewünschten Nutzung passen; ein ausführlicherer Überblick steht unter integrierte Leuchten und Licht-Kits im Vergleich.

Eingebaute integrierte Leuchteneinheiten

Eingebaute integrierte Leuchteneinheiten sind Teil der ursprünglichen Ventilatorkonstruktion und werden nicht als separates Licht-Kit hinzugefügt.

• Bauform: Gehäuse und Leuchte sind als gemeinsame Ventilatorbaugruppe ausgelegt.
• Lichtquelle: Je nach Modell kommt ein integriertes LED-Modul oder eine Fassung für ein austauschbares Leuchtmittel zum Einsatz.
• Wartungszugang: Diffusor, Lichtquelle oder Modul können zugänglich sein; der Umfang der Austauschbarkeit ist modellabhängig.
• Steuerung: Die Leuchte ist in die vom Ventilator vorgesehene Schalt-, Wand- oder Fernsteuerung eingebunden.

„Integriert“ bedeutet daher nicht automatisch „nicht austauschbar“. Es bedeutet, dass die Leuchte Teil des Ventilatordesigns ist; welche Komponenten einzeln ersetzt werden können, bestimmt das konkrete Modell.

Separate Licht-Kits, die an kompatiblen Ventilatoren angebracht werden

Separate Licht-Kits werden nur an Ventilatoren angebracht, deren Konstruktion diese zusätzliche Leuchteneinheit unterstützt. Sie unterscheiden sich von integrierten Leuchten dadurch, dass die Beleuchtung als eigene Baugruppe montiert wird.

Für die Passung müssen mehrere Kompatibilitätsmerkmale gleichzeitig stimmen:

• Befestigung: Der vorgesehene Montagepunkt des Ventilators muss zum Licht-Kit passen.
• Elektrischer Anschluss: Anschlussart und vorgesehene Leuchtenversorgung müssen kompatibel sein.
• Gehäuse und Freiraum: Abmessungen von Kit, Schirm und Ventilatorgehäuse dürfen die Montage nicht behindern.
• Lichtquellenformat: Fassung oder LED-Modul müssen zur vorgesehenen Kit-Bauform gehören.
• Steuerungsunterstützung: Ventilator und Licht-Kit müssen für die gemeinsame Bedienung ausgelegt sein.

Ein mechanisch passender Befestigungspunkt genügt nicht, wenn Anschluss oder Steuerung inkompatibel sind. Kompatibilität ist eine Kombination aus Modellfreigabe, mechanischer Passung, elektrischer Passung und Steuerungsunterstützung.

Austauschbare Teile in Deckenventilator-Leuchteneinheiten

Austauschbare Teile hängen von der Bauform der Ventilatorleuchte ab. Ein wechselbares Leuchtmittel, ein austauschbares LED-Modul und eine als Einheit wechselbare Leuchte sind drei unterschiedliche Servicefälle.

Die Tabelle ordnet die wichtigsten Teile danach, unter welcher Bedingung ein Austausch möglich ist und was dabei geprüft werden muss.

Austauschbarkeit ist immer bauteil- und modellbezogen. Dass sich ein Diffusor oder Leuchtmittel abnehmen lässt, bedeutet nicht automatisch, dass LED-Modul, Empfänger oder komplette Leuchteneinheit ebenfalls universell ersetzbar sind.

Grundlegende Kompatibilitätsbedingungen für Deckenventilator-Licht-Kits

Ein Licht-Kit ist nur dann kompatibel, wenn mehrere Bedingungen zusammenpassen. Die wichtigste Ausgangsbedingung ist die Unterstützung durch das konkrete Ventilatormodell; danach müssen mechanische, elektrische und steuerungsbezogene Merkmale übereinstimmen.

Eine sinnvolle Prüfung folgt vom Modellsupport zur konkreten Passung:

1. Modellunterstützung prüfen: Der Ventilator muss für ein Licht-Kit beziehungsweise die konkrete Leuchtenbauart vorgesehen sein.
2. Mechanische Passung prüfen: Befestigungspunkt, Gehäuse, Abmessungen und Freiraum müssen zueinander passen.
3. Elektrische Passung prüfen: Anschlussart und die vorgesehene elektrische Konfiguration müssen mit Ventilator und Licht-Kit übereinstimmen.
4. Steuerung und Lichtquelle prüfen: Schalter, Empfänger, Wand- oder Fernsteuerung sowie gegebenenfalls Dimmung müssen die Leuchtenkonfiguration unterstützen.

Erst wenn die relevanten Ebenen zusammenpassen, ist eine Kompatibilitätsaussage belastbar; ein einzelnes passendes Merkmal reicht nicht. Weitere Auswahlkriterien finden Sie unter Merkmale, die Sie vor der Auswahl vergleichen sollten.

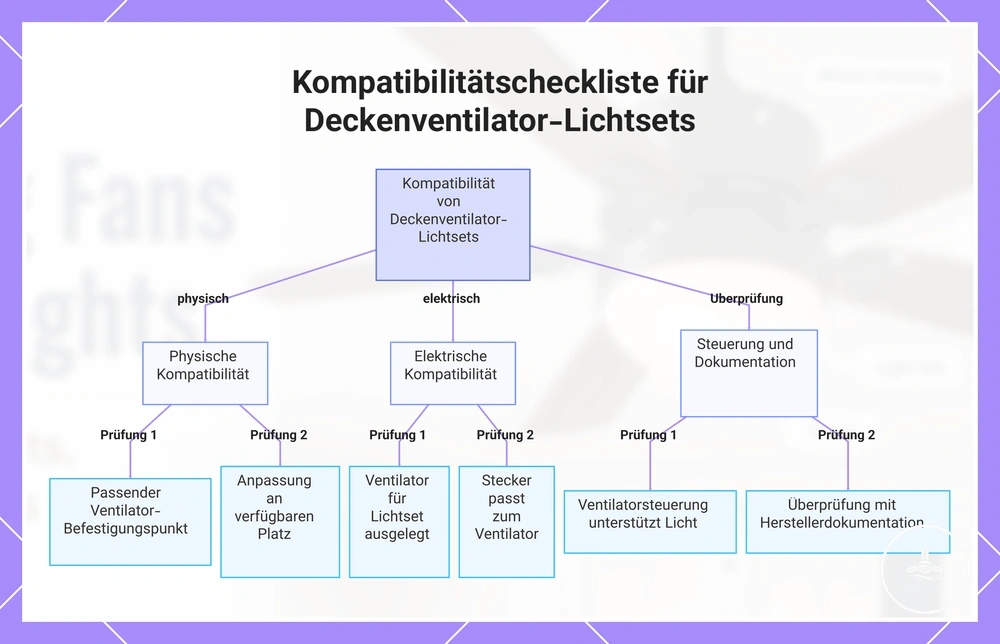

Das Diagramm fasst die Kompatibilitätsprüfung in modellbezogene, mechanische, elektrische und steuerungsbezogene Kriterien zusammen.

Ventilatorunterstützung für ein Licht-Kit

Ventilatorunterstützung bedeutet, dass das konkrete Ventilatormodell konstruktiv für die Aufnahme eines Licht-Kits vorgesehen ist. Diese Modellunterstützung sollte vor jeder Detailprüfung von Befestigung oder Anschluss feststehen.

Diese Hinweise sprechen für eine vorgesehene Licht-Kit-Unterstützung, müssen aber im Modellkontext gelesen werden:

• Modellangabe „für Licht-Kit vorbereitet“: Produktunterlagen oder Herstelleranweisungen nennen die Erweiterungsmöglichkeit.
• Abnehmbare untere Abdeckung: Kann einen vorgesehenen Montagebereich zugänglich machen, bestätigt allein aber keine Kompatibilität.
• Vorgesehener Befestigungspunkt: Die Ventilatorkonstruktion bietet einen mechanischen Anschluss für die Leuchteneinheit.
• Vorgesehener Leuchtenanschluss: Eine passende elektrische Schnittstelle ist für die zusätzliche Leuchte vorhanden.
• Steuerungsunterstützung: Die Ventilatorsteuerung kann die zusätzliche Leuchtenfunktion in der vorgesehenen Konfiguration bedienen.
• Modellspezifische Dokumentation: Sie ist die maßgebliche Referenz dafür, welche Licht-Kits oder Leuchtenbauarten unterstützt werden.

Fehlt eine ausgewiesene Licht-Kit-Unterstützung, sollte die optische Ähnlichkeit mit anderen Ventilatoren nicht als Freigabe interpretiert werden.

Befestigungs-, Anschluss-, Freiraum- und Steuerungspassung

Befestigungs-, Anschluss-, Freiraum- und Steuerungspassung sind voneinander unabhängige Prüfebenen. Ein Licht-Kit kann mechanisch passen und trotzdem elektrisch oder steuerungsseitig inkompatibel sein.

Die Tabelle zeigt, welche Beziehung an jeder Prüfebene geschlossen sein muss:

Hersteller- oder Modelldokumentation kann diese Ebenen gemeinsam bestätigen; eine Übereinstimmung nur beim Befestigungspunkt genügt nicht.

Verdrahtungs- und Steuerungskontext für Deckenventilatoren mit Licht

Der Verdrahtungs- und Steuerungskontext erklärt, warum Ventilator und Licht je nach Modell gemeinsam oder unabhängig bedient werden können. Die konkrete Funktion ergibt sich aus der vorgesehenen Schaltung, Lichtquelle und Steuerung des Ventilatormodells; dieser Abschnitt ist keine Installationsanleitung.

Gängige Steuerungskonfigurationen unterscheiden sich vor allem darin, ob Ventilator und Licht gemeinsam, getrennt oder über einen Empfänger gesteuert werden:

Steuerungskompatibilität und elektrische Kompatibilität sind getrennt zu prüfen. Ein passender mechanischer Anschluss sagt nichts darüber aus, ob Schalten oder Dimmen mit der vorhandenen Steuerung funktioniert.
