Qu’est-ce qu’un ventilateur de plafond avec lumière ?

Un ventilateur de plafond avec lumière combine, dans un même appareil, le brassage d’air assuré par le moteur et les pales avec un éclairage zénithal. La lumière peut être intégrée d’origine ou fournie par un kit lumineux compatible ; dans ce second cas, la compatibilité exige que le modèle de ventilateur, le montage, le connecteur, l’encombrement et les commandes correspondent.

Un éclairage intégré fait partie de la conception d’origine du ventilateur, tandis qu’un kit lumineux est un ensemble d’éclairage séparé prévu pour un ventilateur compatible. Pour replacer ces notions dans le choix de la taille, de l’éclairage et des commandes, consultez le guide des ventilateurs de plafond avec lumière.

Les éléments courants sont le moteur et son boîtier, les pales, la source lumineuse — ampoule remplaçable ou module LED selon le modèle —, l’abat-jour ou le diffuseur et les commandes. Une ressemblance visuelle ne suffit pas à rendre un kit compatible : la prise en charge prévue par le fabricant et les interfaces mécaniques, électriques et de commande doivent être vérifiées ensemble.

Ce que signifie un ventilateur de plafond avec lumière

Un ventilateur de plafond avec lumière est un ventilateur de plafond associé à un ensemble d’éclairage. Le ventilateur assure la circulation de l’air ; l’ensemble lumineux fournit l’éclairage de la pièce. Cet éclairage peut faire partie du ventilateur dès l’origine ou être ajouté sous forme de kit lorsque le modèle est conçu pour le recevoir.

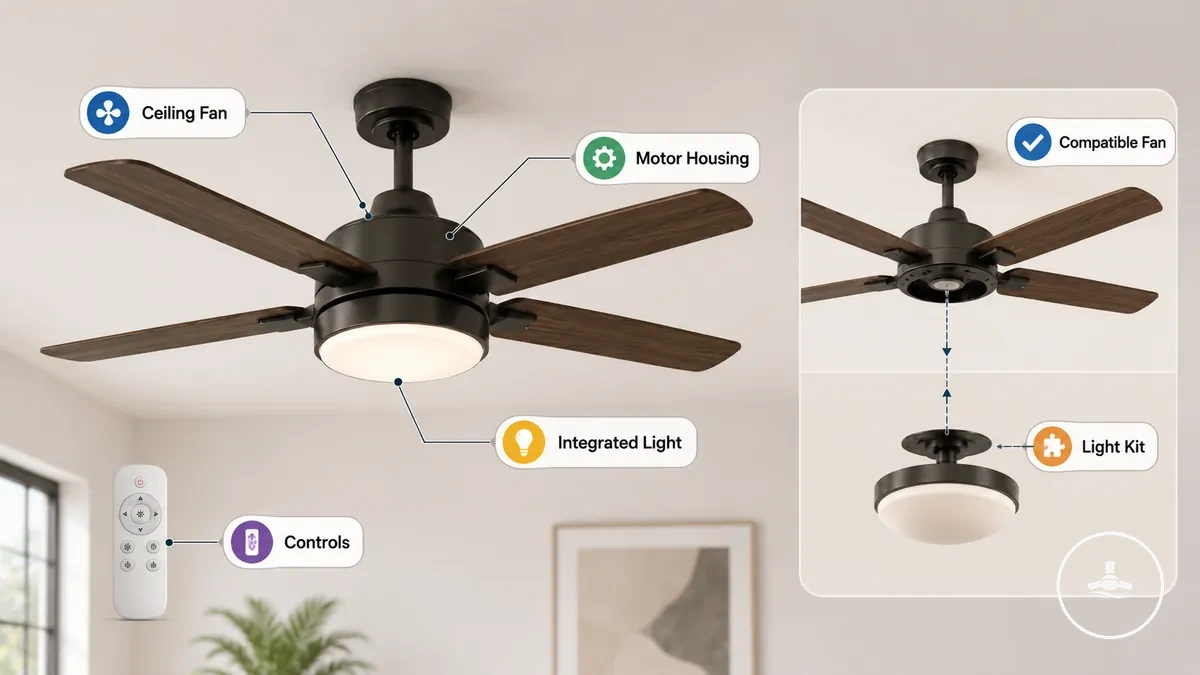

Le schéma ci-dessous relie les deux fonctions aux pièces qui les assurent : les pales et le moteur pour l’air, puis la source lumineuse et son diffuseur pour l’éclairage.

Selon le modèle, la source lumineuse peut être une ampoule remplaçable ou un module LED intégré, et la commande peut passer par un interrupteur mural, une télécommande ou une chaîne de tirage. Ces variantes décrivent le fonctionnement ; elles ne rendent pas les pièces ou kits interchangeables entre modèles.

Ce que comprennent les ventilateurs de plafond avec lumière

Un ventilateur de plafond avec lumière réunit un ensemble de ventilation, un ensemble d’éclairage et une interface de commande. La forme exacte varie selon le modèle, mais chaque composant remplit une fonction identifiable : support, mouvement d’air, production de lumière, diffusion ou commande.

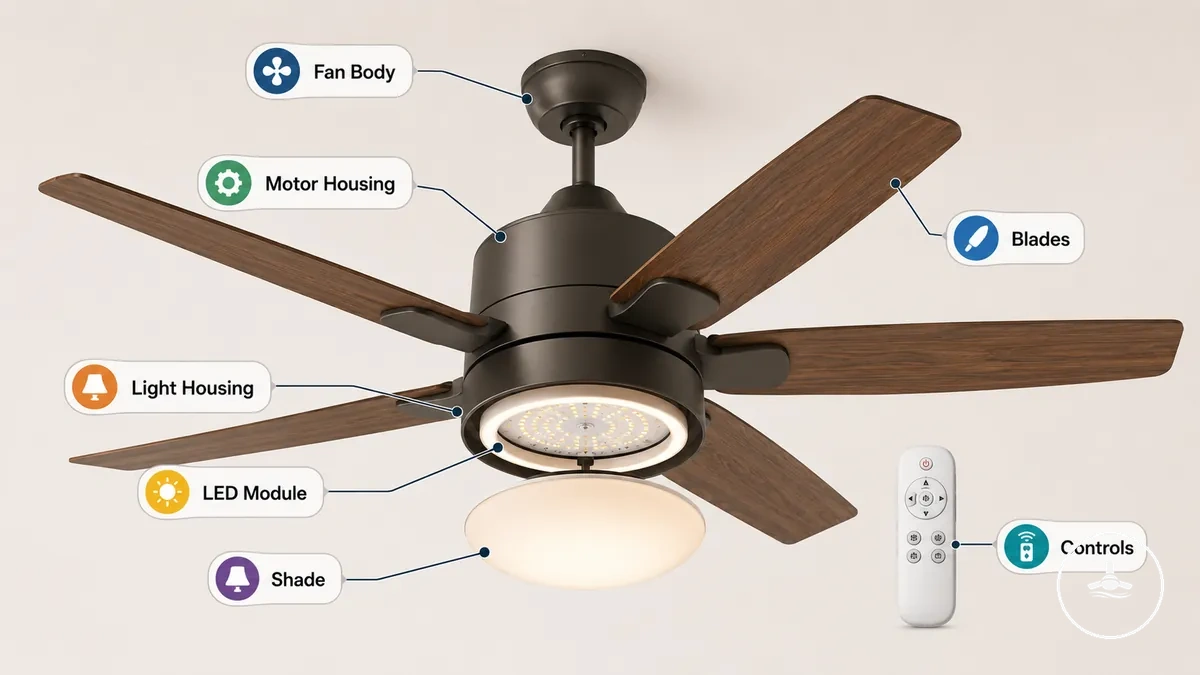

Les composants sont plus faciles à lire lorsqu’ils sont reliés à leur fonction dans l’appareil.

• Corps du ventilateur : supporte l’ensemble et relie les principaux composants.
• Pales : déplacent l’air lorsqu’elles sont entraînées par le moteur.
• Boîtier moteur : renferme et protège le moteur qui entraîne les pales.
• Boîtier d’éclairage : porte ou encadre l’ensemble lumineux sous le ventilateur ou dans son corps, selon la conception.
• Ampoule ou module LED : constitue la source lumineuse ; l’ampoule peut être remplaçable, tandis qu’un module LED n’est remplaçable que si la conception le prévoit.
• Abat-jour ou diffuseur : recouvre la source et répartit ou adoucit la lumière.
• Commandes : pilotent le ventilateur, l’éclairage ou les deux par l’interface prévue pour le modèle.

La présence et la remplaçabilité de ces pièces ne sont pas universelles. Le modèle du ventilateur et la conception de son éclairage déterminent les composants réellement accessibles ou remplaçables.

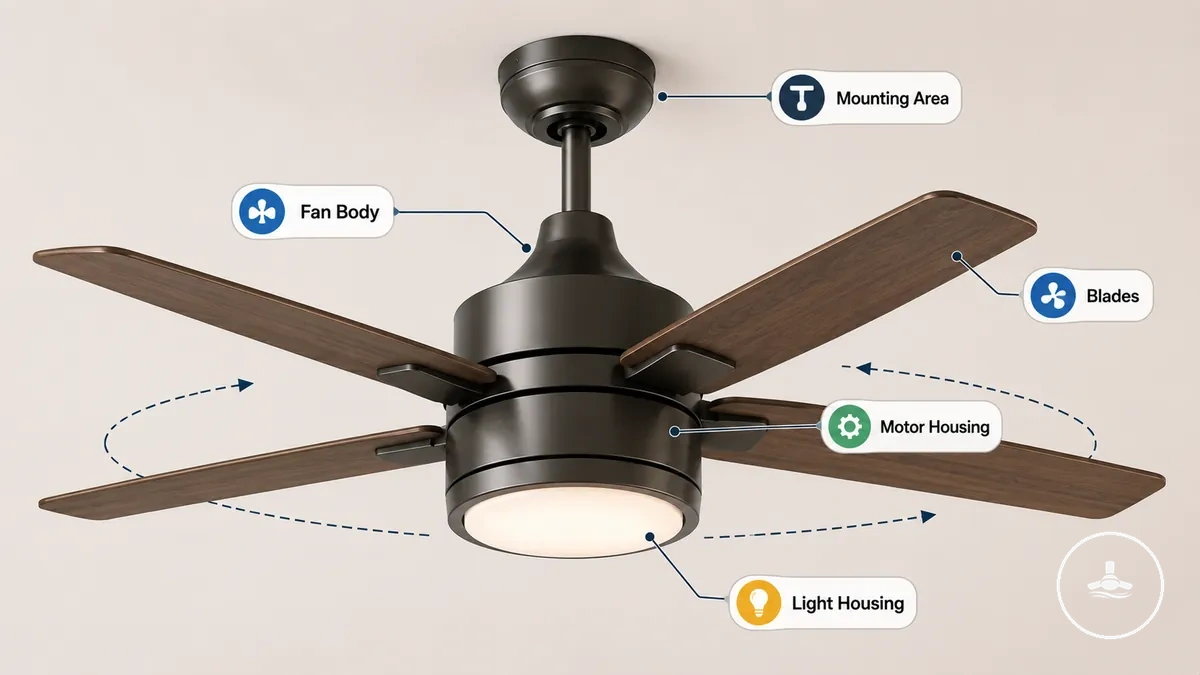

Corps du ventilateur, pales, boîtier moteur et boîtier d'éclairage

Le corps du ventilateur, les pales, le boîtier moteur et le boîtier d’éclairage forment la structure qui soutient l’appareil, produit le mouvement d’air et positionne l’éclairage. Leur rôle reste stable même si leur forme et leur agencement changent d’un modèle à l’autre.

L’illustration distingue les pièces structurelles et leur relation avec la zone d’éclairage.

• Corps du ventilateur : supporte la structure générale et relie les principales pièces.
• Pales : déplacent l’air autour du ventilateur lorsqu’elles sont entraînées par le moteur.
• Boîtier moteur : renferme le moteur et soutient l’ensemble rotatif.
• Zone de montage : relie le ventilateur à son support au plafond selon la conception du modèle.
• Boîtier d’éclairage : porte ou encadre l’ensemble lumineux sous le ventilateur ou dans son corps.

La géométrie, le mode de fixation et la position du boîtier d’éclairage sont propres au modèle. Ces différences deviennent importantes dès qu’une pièce ou un kit doit être remplacé ou ajouté.

Ampoules, modules LED, abat-jours, diffuseurs et commandes

Les ampoules, modules LED, abat-jours, diffuseurs et commandes déterminent comment la lumière est produite, répartie et pilotée. La source lumineuse produit le flux lumineux, le diffuseur agit sur sa répartition et la commande définit les fonctions accessibles à l’utilisateur.

Chaque composant peut être lu selon sa fonction et sa condition de compatibilité.

• Ampoule remplaçable : produit la lumière dans une douille prévue pour un type d’ampoule compatible avec le luminaire.
• Module LED intégré : produit la lumière sans ampoule séparée ; son remplacement n’est possible que si le ventilateur est conçu pour permettre le remplacement du module.
• Abat-jour ou diffuseur : recouvre la source et modifie la diffusion de la lumière ; sa fixation doit correspondre au boîtier d’éclairage.
• Télécommande, commande murale ou chaîne de tirage : allume ou éteint l’éclairage et peut offrir d’autres fonctions si le ventilateur et la source lumineuse les prennent en charge.
• Variation d’intensité : n’est disponible que lorsque la source lumineuse, le circuit de commande et l’interface de commande sont tous compatibles avec la variation.

Les ampoules, modules LED, diffuseurs et commandes ne sont donc pas automatiquement interchangeables. Pour approfondir la luminosité, les LED et la variation d’intensité, consultez les lumières LED dans les ventilateurs de plafond.

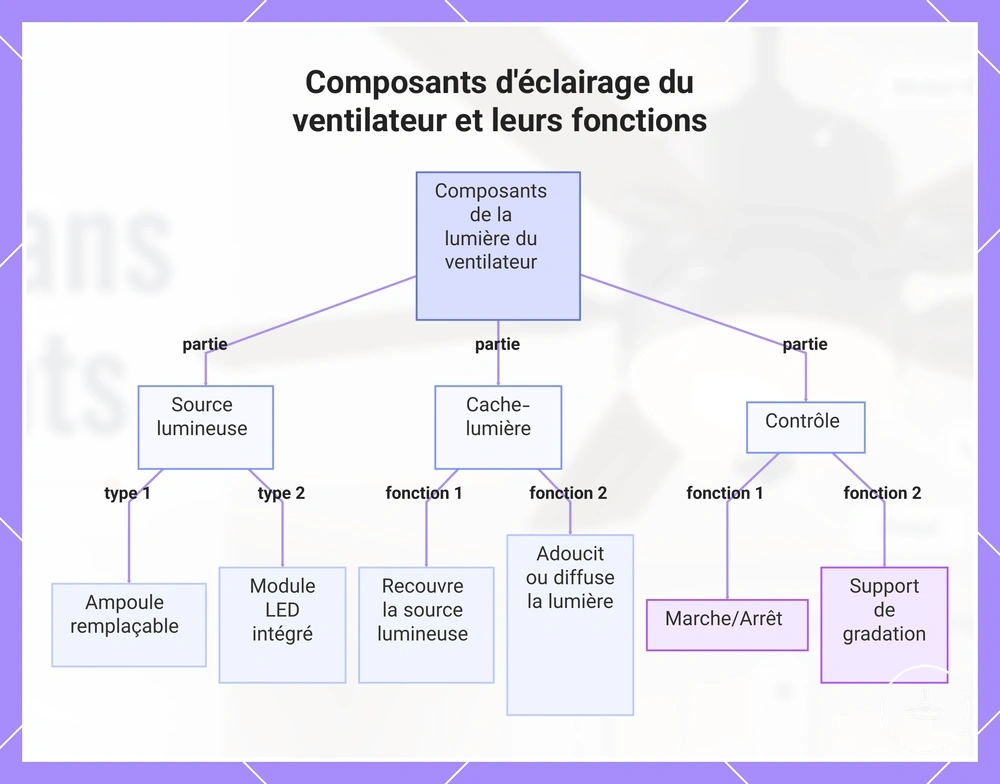

Le schéma regroupe ces éléments selon trois rôles : produire la lumière, la diffuser et la commander.

Explication des kits lumineux pour ventilateur de plafond

Un kit lumineux pour ventilateur de plafond est un ensemble d’éclairage séparé conçu pour se fixer à un ventilateur compatible. Il ne devient fonctionnel que si le ventilateur est prévu pour le recevoir et si les interfaces de montage, de connexion et de commande correspondent.

Un kit peut réunir le corps du kit, un connecteur, une douille ou un module LED, un abat-jour ou diffuseur et le point de fixation. Les fonctions de commutation ou de variation dépendent toutefois de l’ensemble ventilateur + kit + commande, et non du kit seul.

• Corps du kit : supporte les composants de l’éclairage et se raccorde au point de montage prévu.
• Connecteur électrique : relie le kit au circuit d’éclairage prévu par le ventilateur compatible.
• Douille ou module LED : constitue la source lumineuse selon la conception du kit.
• Abat-jour ou diffuseur : recouvre la source et répartit ou adoucit la lumière.
• Point de montage : positionne et fixe le kit sur l’interface prévue du ventilateur.

La notion essentielle est celle d’un ensemble rapporté mais prévu par la conception du ventilateur. Un kit lumineux n’est donc pas une mise à niveau universelle pour tout ventilateur dépourvu de lumière.

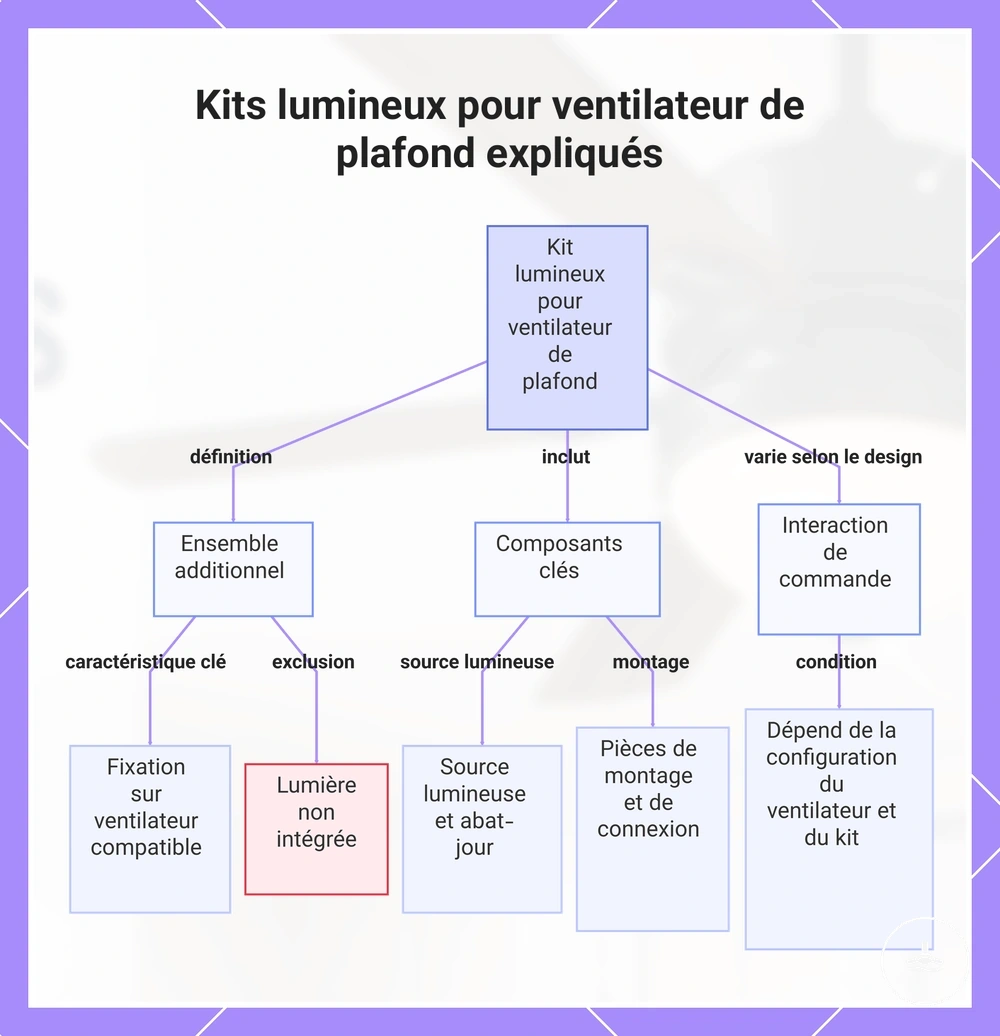

Le schéma relie les composants du kit à leur fonction et au ventilateur qui doit les accueillir.

Kits lumineux rapportés pour ventilateurs sans lumière

Un ventilateur sans lumière peut recevoir un kit lumineux uniquement s’il a été conçu pour accepter cet ensemble optionnel. L’absence d’éclairage d’origine ne signifie donc pas qu’un kit peut être ajouté à n’importe quel modèle.

Avant de considérer un kit, vérifiez les signaux de compatibilité suivants :

• Prise en charge d’un kit lumineux : la documentation du modèle doit indiquer que le ventilateur peut recevoir un kit ou un ensemble d’éclairage optionnel.
• Point de montage : une interface de fixation dédiée doit être prévue pour le kit.
• Connecteur électrique : le ventilateur doit fournir la connexion prévue pour l’éclairage optionnel.
• Compatibilité des commandes : les commandes ou le récepteur doivent prendre en charge l’éclairage ajouté si ces fonctions sont utilisées.
• Dégagement sous le ventilateur : le kit et son diffuseur doivent tenir dans l’espace disponible sans conflit mécanique.

Un capuchon inférieur amovible peut donner accès à une zone de connexion sur certains modèles, mais sa présence seule ne prouve pas la compatibilité. La documentation du modèle doit confirmer que le ventilateur accepte un kit lumineux et préciser l’interface prévue.

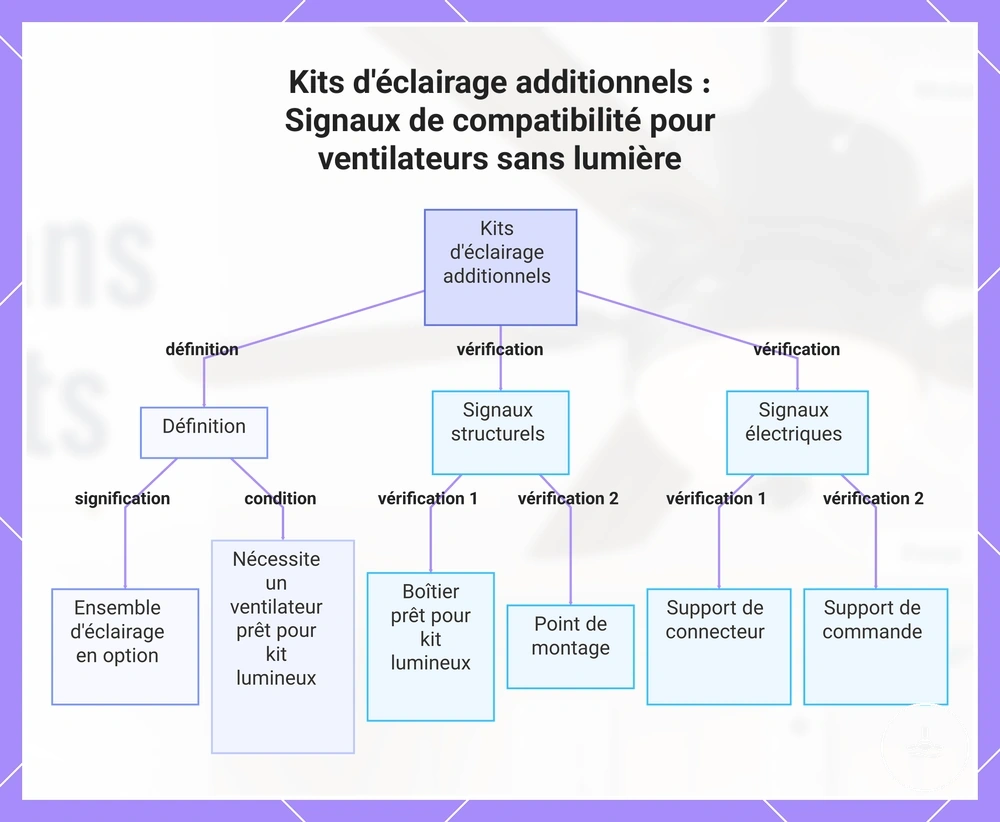

Le schéma distingue les indices structurels et électriques utiles pour reconnaître un ventilateur réellement prévu pour un éclairage optionnel.

Kits lumineux de remplacement pour éclairages de ventilateur existants

Un kit lumineux de remplacement remplace un ensemble d’éclairage existant lorsque le ventilateur est conçu pour cette opération. Il ne transforme pas, à lui seul, un ventilateur non prévu pour recevoir un éclairage en modèle compatible.

La compatibilité du remplacement doit être vérifiée sur plusieurs attributs de l’ensemble d’origine :

• Type d’ensemble existant : le remplacement doit être prévu pour la même architecture d’éclairage ou pour une variante explicitement compatible.
• Schéma de montage : les points de fixation et la géométrie de l’interface doivent correspondre.
• Connecteur électrique : la connexion du kit de remplacement doit correspondre à celle prévue par le ventilateur.
• Abat-jour ou diffuseur : la fixation et le dégagement doivent convenir au boîtier existant.
• Source lumineuse : l’ampoule, la douille ou le module LED doivent correspondre au type pris en charge par l’ensemble de remplacement.
• Commandes : le remplacement doit rester compatible avec l’interrupteur, le récepteur ou la commande utilisée par le ventilateur.

Le remplacement doit conserver une interface compatible avec le ventilateur : fixation, connexion électrique, encombrement et comportement des commandes. La référence exacte du modèle reste le meilleur point de départ pour cette vérification.

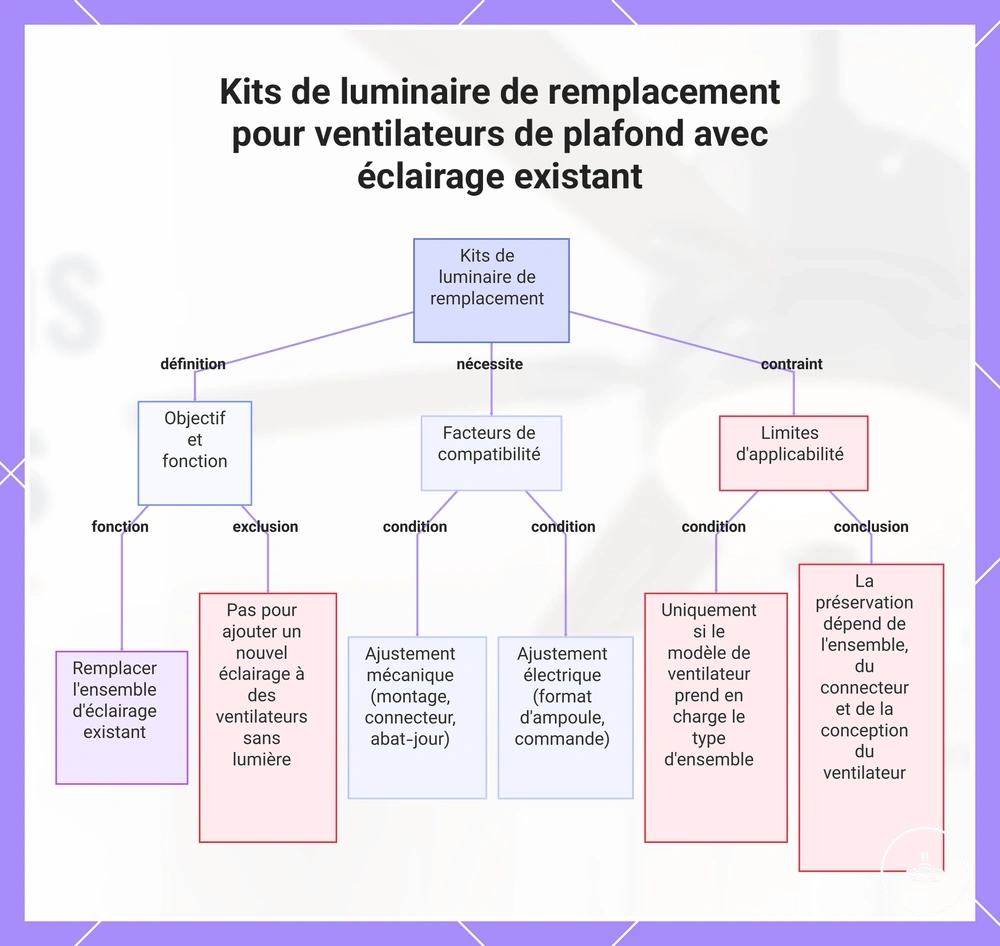

Le schéma résume les conditions qui distinguent un remplacement compatible d’un simple kit d’apparence similaire.

Éclairage intégré et kit lumineux : deux formes d’éclairage

L’éclairage intégré fait partie du ventilateur tel qu’il a été conçu, tandis qu’un kit lumineux est un ensemble séparé ajouté uniquement à un ventilateur compatible. Les deux solutions peuvent remplir la même fonction d’éclairage, mais leurs interfaces et leur remplaçabilité diffèrent.

La comparaison la plus utile porte sur la structure, la remplaçabilité, l’intégration visuelle et les conditions de compatibilité.

Caractéristique	Éclairage intégré	Kit lumineux
Structure	Fait partie de la conception d’origine du ventilateur.	Ensemble séparé qui se fixe à un ventilateur conçu pour le recevoir.
Remplaçabilité	Dépend de la pièce et du niveau d’accès prévu par le modèle.	Le kit ou certaines de ses pièces peuvent être remplacés seulement si le modèle accepte cette configuration.
Intégration visuelle	Suit la forme du boîtier et du diffuseur conçus avec le ventilateur.	Peut offrir plusieurs formes, mais seulement parmi les kits compatibles avec le modèle.
Compatibilité	Définie par la conception d’origine du ventilateur.	Doit être vérifiée sur le modèle, le montage, le connecteur, le dégagement et les commandes.
Flexibilité	Privilégie une solution intégrée au produit.	Peut faciliter un remplacement ou une variante d’éclairage lorsque le ventilateur a été conçu pour des kits compatibles.

Il ne s’agit pas d’une hiérarchie universelle : le meilleur choix dépend du niveau d’intégration et de la possibilité de remplacement recherchés, ainsi que de ce que le modèle de ventilateur autorise. Pour approfondir l’éclairage et les LED, consultez la comparaison des solutions d’éclairage.

Ensembles d’éclairage intégrés au ventilateur

Un ensemble d’éclairage intégré est conçu comme une partie du ventilateur plutôt que comme un kit ajouté. Son boîtier, sa source lumineuse, son diffuseur et son chemin de commande sont intégrés à la conception d’origine.

Selon le modèle, la source peut être une ampoule remplaçable ou un module LED intégré, et le diffuseur peut être démontable pour l’entretien. Le terme « intégré » décrit donc l’architecture de l’éclairage ; il ne signifie pas que chaque composant est forcément non remplaçable.

La remplaçabilité est une propriété du modèle et de la pièce concernée. Il faut vérifier l’accès au composant et la pièce de remplacement prévue plutôt que déduire la réparabilité du seul aspect extérieur.

Kits lumineux séparés fixés aux ventilateurs compatibles

Un kit lumineux séparé se fixe au ventilateur uniquement lorsque le modèle fournit les interfaces prévues pour cet ensemble. Il reste distinct de l’éclairage intégré, même s’il devient physiquement solidaire du ventilateur après montage.

La compatibilité résulte de plusieurs correspondances qui doivent être réunies :

• Point de fixation : le ventilateur doit proposer une interface de montage conçue pour le kit.
• Connecteur électrique : la connexion du kit doit correspondre à celle prévue par le ventilateur.
• Boîtier et dimensions : la géométrie du kit doit convenir au corps du ventilateur et à l’espace disponible.
• Abat-jour ou diffuseur : sa fixation et son dégagement doivent être compatibles avec le kit et le ventilateur.
• Commandes : le kit doit fonctionner avec l’interrupteur, le récepteur, la télécommande ou la commande murale prévus pour cette configuration.

Un kit peut donc correspondre mécaniquement tout en étant incompatible sur le connecteur ou les commandes. La compatibilité doit être évaluée comme un ensemble de conditions, pas comme une ressemblance de forme.

Pièces remplaçables dans les ensembles d’éclairage d'un ventilateur de plafond

La remplaçabilité dépend à la fois de la pièce, du type d’éclairage et de la conception du ventilateur. Une ampoule dans une douille accessible est souvent une pièce de service distincte ; un module LED, un récepteur ou un boîtier ne peut être remplacé séparément que lorsque le modèle prévoit cette opération et une pièce compatible.

Le tableau associe chaque pièce à la condition qui doit être vraie avant d’envisager son remplacement.

Pièce	Quand le remplacement est possible	Ce qu’il faut faire correspondre
Ampoule	Lorsque l’éclairage utilise une ampoule dans une douille prévue pour être accessible.	Respecter le culot, la forme, les dimensions, la puissance maximale indiquée et la compatibilité avec la variation si elle est utilisée.
Module LED	Seulement lorsque le ventilateur prévoit un module de remplacement ou un ensemble lumineux de service compatible.	Faire correspondre la référence ou les caractéristiques de connexion prévues par le modèle ; un module LED intégré n’est pas universel.
Abat-jour ou diffuseur	Lorsque la pièce est démontable et qu’un remplacement compatible existe.	Faire correspondre la forme, les dimensions et le mode de fixation au boîtier d’éclairage.
Douille	Lorsque la conception permet le remplacement de cette pièce et qu’une douille compatible est prévue.	Faire correspondre le type de douille et la connexion prévue par l’ensemble d’éclairage.
Chaîne de tirage	Lorsque le mécanisme de commande est une pièce remplaçable sur le modèle concerné.	Faire correspondre le mécanisme et la fonction commandée : ventilateur, lumière ou les deux selon la conception.
Récepteur de télécommande	Lorsque le récepteur est un composant séparé et qu’un modèle compatible est prévu.	Faire correspondre le système de commande et les connexions prévues par le ventilateur.
Boîtier ou kit lumineux	Lorsque le ventilateur est conçu pour accepter cet ensemble de remplacement.	Faire correspondre le modèle pris en charge, le montage, le connecteur, le dégagement et les commandes.

Les éclairages intégrés et les kits séparés peuvent donc offrir des niveaux de maintenance différents. Ne déduisez pas la remplaçabilité d’une pièce de son apparence ou de son accessibilité visuelle seule.

Conditions de compatibilité de base pour les kits lumineux d'un ventilateur de plafond

La compatibilité d’un kit lumineux repose sur une chaîne de conditions : prise en charge du modèle, fixation, connexion électrique, dimensions/dégagement et commandes. Un kit n’est compatible que si ces conditions pertinentes sont satisfaites ensemble.

Vérifiez les critères dans un ordre qui élimine d’abord les incompatibilités les plus fondamentales :

1. Confirmer la prise en charge du modèle : le ventilateur doit être explicitement conçu pour accepter un kit lumineux ou l’ensemble de remplacement visé.
2. Vérifier le point de montage : les points de fixation et la géométrie du boîtier doivent correspondre.
3. Vérifier le connecteur électrique : le type de connexion prévu par le ventilateur et le kit doit être compatible.
4. Vérifier les dimensions et le dégagement : le kit, son abat-jour ou son diffuseur doivent tenir sous le ventilateur sans conflit mécanique.
5. Vérifier les commandes : l’interrupteur, la télécommande, le récepteur ou la commande murale doivent prendre en charge l’éclairage ajouté lorsque ces fonctions sont utilisées.
6. Valider avec la documentation du modèle : la notice ou la liste de pièces compatibles permet de confirmer les conditions propres au ventilateur.

Réussir une seule vérification ne suffit pas. Par exemple, un kit peut se fixer mécaniquement mais utiliser un connecteur ou une logique de commande incompatibles. Pour des critères de choix plus larges, consultez les caractéristiques à comparer avant de choisir.

Le diagramme regroupe ces vérifications en trois familles : compatibilité du modèle, compatibilité physique et compatibilité électrique/de commande.

Prise en charge d'un kit lumineux par le ventilateur

La première question n’est pas « le kit semble-t-il s’adapter ? », mais « ce modèle de ventilateur est-il conçu pour recevoir un kit lumineux ? ». Cette prise en charge doit être établie avant les vérifications de montage ou de connecteur.

Les indices utiles sont les suivants :

• Mention explicite dans la notice ou la fiche du modèle : c’est le signal le plus direct que le ventilateur est conçu pour recevoir un kit lumineux.
• Capuchon inférieur amovible : peut donner accès à une interface, mais ne confirme rien à lui seul.
• Point de montage dédié : doit exister si le kit est prévu pour être fixé au ventilateur.
• Connexion prévue pour l’éclairage : doit être présente et compatible avec le kit visé.
• Prise en charge des commandes : doit exister si l’éclairage ajouté doit être piloté par le récepteur, la télécommande ou la commande murale.
• Référence de kit ou de pièce compatible : lorsqu’elle est fournie par le fabricant, elle permet de relier directement le ventilateur à l’ensemble prévu.

Un capuchon amovible, un espace libre ou un boîtier ressemblant à celui d’un autre modèle ne constitue pas une confirmation. Sans indication de prise en charge, il ne faut pas présumer qu’un kit lumineux peut être ajouté.

Ajustement du montage, du connecteur, de l'abat-jour et des commandes

Une fois la prise en charge du kit confirmée, l’ajustement du montage, du connecteur, de l’abat-jour et des commandes fonctionne comme une vérification à plusieurs critères. Une incompatibilité sur un seul de ces points peut empêcher le kit de convenir au modèle.

Vérifiez chaque interface indépendamment :

• Montage : les points de fixation et la géométrie du kit doivent correspondre à l’interface du ventilateur.
• Connecteur : le type de connexion doit correspondre à celui prévu par le ventilateur.
• Dégagement : le kit, l’abat-jour ou le diffuseur doivent tenir sans toucher le boîtier ou d’autres éléments.
• Source lumineuse : l’ampoule, la douille ou le module LED doivent appartenir au type prévu pour le kit et le ventilateur.
• Commandes : la télécommande, la commande murale, le récepteur ou l’interrupteur doivent prendre en charge l’éclairage dans la configuration considérée.

Un kit peut donc avoir le bon diamètre ou le bon point de fixation tout en étant incompatible sur le connecteur, la source lumineuse ou la commande. La notice et les références de pièces du modèle permettent de valider ces correspondances avant de considérer le kit comme adapté.

Contexte de câblage et de commande pour les ventilateurs de plafond avec lumière

Le câblage et les commandes expliquent pourquoi deux ventilateurs avec lumière peuvent offrir des comportements différents. Cette section décrit les modes de commande à un niveau conceptuel ; elle ne fournit pas de procédure de raccordement électrique.

La configuration de commande détermine si le ventilateur et la lumière sont pilotés ensemble ou séparément, et si des fonctions comme la variation sont disponibles.

Configuration de commande	Conséquence sur le fonctionnement
Interrupteur mural unique	Le moteur et l’éclairage peuvent partager la même alimentation commandée, selon le câblage et les commandes du modèle.
Commandes séparées	Le ventilateur et l’éclairage peuvent être pilotés indépendamment lorsque le câblage et le système de commande le permettent.
Récepteur de télécommande	Le récepteur peut centraliser les ordres destinés au moteur et à l’éclairage avec une télécommande compatible.
Commande murale dédiée	Certaines fonctions du ventilateur et de la lumière peuvent être pilotées depuis le mur si la commande est compatible avec le modèle.
Chaînes de tirage	Une ou plusieurs chaînes peuvent commander le ventilateur, la lumière ou des fonctions distinctes selon la conception.
Variation d’intensité	Elle n’est disponible que si la source lumineuse et le système de commande sont tous deux compatibles avec la variation.
Configuration de câblage particulière	Le comportement dépend du câblage réellement présent et des commandes prévues pour le modèle ; il ne doit pas être déduit d’un autre ventilateur.

Les détails de raccordement électrique relèvent de l’installation du modèle concerné. Pour cette page de définition, la règle utile est que la source lumineuse, le récepteur éventuel et l’interface de commande doivent être conçus pour fonctionner ensemble.
