Işıklı Tavan Vantilatörleri
Işıklı tavan vantilatörü, hava dolaşımı ile tavandan aydınlatmayı tek bir armatürde birleştirir. Aydınlatma ya vantilatörün özgün tasarımına dahil entegre ışık olarak gelir ya da yalnızca destekleyen modellerde uyumlu bir aydınlatma kiti ile eklenir; uyumluluğu görünüşten çok model desteği, montaj, konektör ve kontrol sistemi belirler.
Bir bakışta: aydınlatma biçimi ve uyumluluk
Önce aydınlatmanın vantilatörle nasıl ilişkili olduğunu belirleyin; ardından parça veya kit uyumluluğunu model bazında doğrulayın.
Vantilatörün orijinal aydınlatma tasarımının parçasıdır. LED modülü, ampul bölmesi veya difüzör gibi parçaların servis edilebilirliği modele bağlıdır.
Işıksız bir vantilatöre ancak model bu seçeneği destekliyorsa takılır. Montaj noktası, elektrik konektörü, fiziksel boşluk ve kontrol desteği birlikte eşleşmelidir.
Mevcut ışık düzeneğini yeniler; başlangıçta aydınlatma için tasarlanmamış bir vantilatöre otomatik olarak yeni ışık ekleme çözümü değildir.
- Model desteği: Vantilatör aydınlatma kitini veya ilgili yedek parçayı destekliyor mu?
- Mekanik uyum: Montaj deseni, boyutlar ve gerekli boşluk eşleşiyor mu?
- Elektrik uyumu: Konektör ve ışık kaynağı/LED modülü düzeni uyumlu mu?
- Kontrol uyumu: Anahtar, duvar kontrolü veya uzaktan kumanda beklenen işlevleri destekliyor mu?
Temel kural: Benzer görünmek, tek başına uyumluluk kanıtı değildir.
Işıklı tavan vantilatörlerinde ana parçalar; vantilatör gövdesi, kanatlar, motor muhafazası, ışık kaynağı, difüzör veya cam kapak ve kontrol bileşenleridir. Oda boyutu, ışık performansı ve daha geniş seçim ölçütleri için ışıklı tavan vantilatörleri rehberini kullanın.
Işıklı Tavan Vantilatörünün Tanımı
Işıklı tavan vantilatörü, hava hareketi sağlayan bir tavan vantilatörü ile tavandan aydınlatma sağlayan bir ışık tertibatını aynı ünitede birleştirir. Aydınlatma, vantilatörün tasarımına entegre olabilir veya yalnızca bu amaçla tasarlanmış bir modele sonradan takılan ayrı bir aydınlatma kiti olabilir.

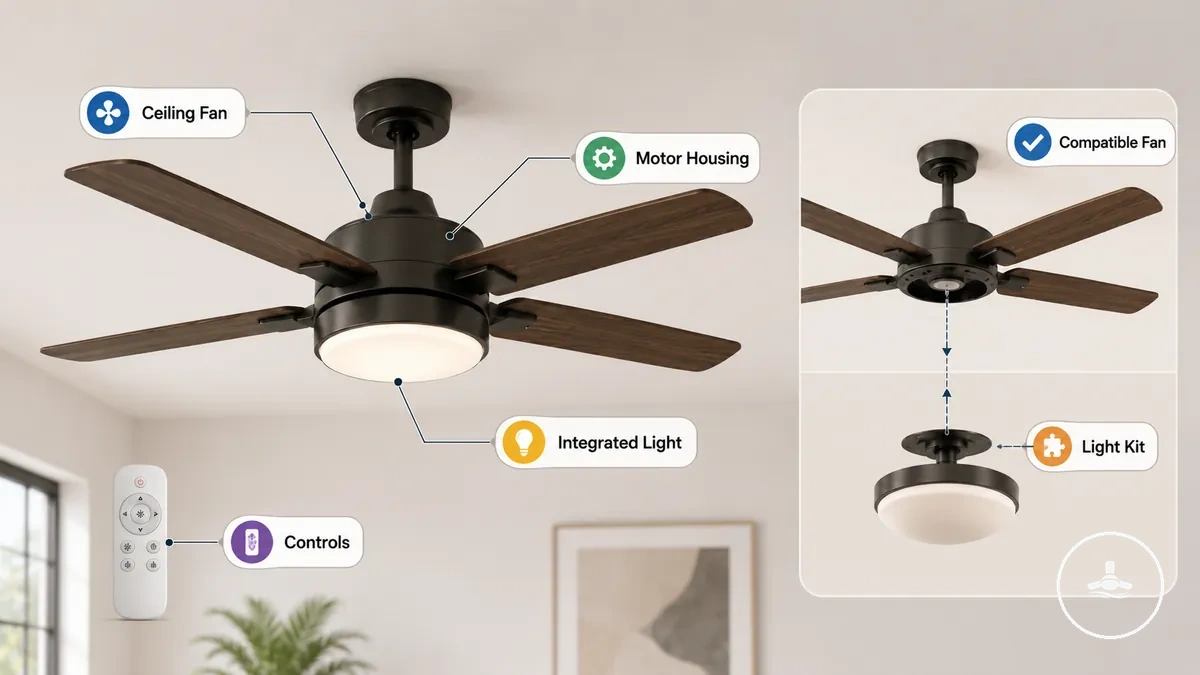

Aşağıdaki görsel, hava hareketi ve aydınlatma işlevlerinin aynı gövde üzerinde nasıl birleştiğini ve temel parçaların birbirleriyle ilişkisini gösterir.
Üç temel işlev
- Hava hareketi
- Motor kanatları döndürür; kanatlar odadaki havayı hareket ettirir.
- Aydınlatma
- Işık kaynağı entegre olabilir veya destekleyen bir modele ayrı bir aydınlatma kitiyle eklenebilir.
- Kontrol
- Anahtar, uzaktan kumanda, duvar kontrolü veya çekme zinciri; mevcut tasarıma göre fanı, ışığı veya ikisini yönetir.
Bu nedenle “ışıklı” ifadesi yalnızca bir lambanın görünmesine değil, vantilatör ile aydınlatma tertibatının aynı ürün mimarisi içinde birlikte çalışmasına karşılık gelir.
Işıklı Tavan Vantilatörünün Ana Parçaları
Temel bileşenler hava hareketi, aydınlatma ve kontrol görevlerine ayrılır. Her model aynı parçaları aynı biçimde kullanmaz; özellikle ışık kaynağının ve kontrol sisteminin değiştirilebilirliği ürün tasarımına bağlıdır.

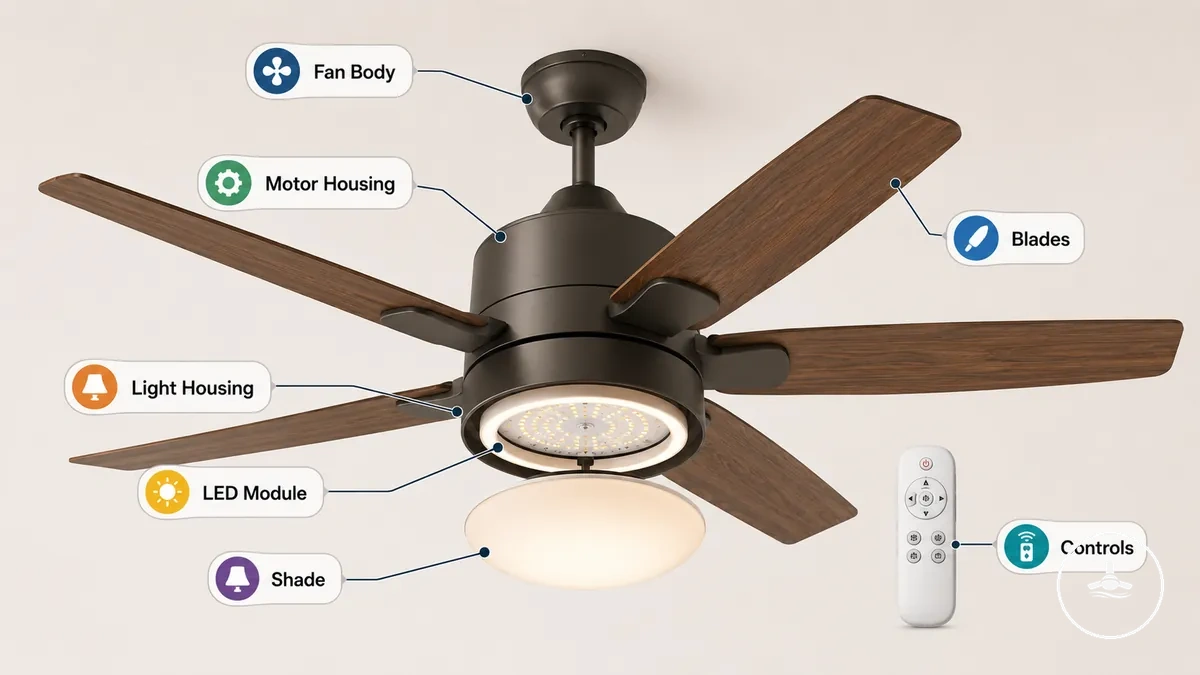

Aşağıdaki görsel ana bileşenlerin konumunu gösterir; tablo ise her parçanın işlevini ve hangi koşulun modele göre değişebileceğini birlikte özetler.
| Bileşen | Temel işlev | Modele bağlı nokta |
|---|---|---|
| Vantilatör gövdesi | Ana yapıyı taşır ve parçaları birbirine bağlar. | Montaj düzeni ve aydınlatma tertibatının gövdeye nasıl bağlandığı değişebilir. |
| Kanatlar | Motorla birlikte hava hareketi oluşturur. | Kanat sayısı, biçimi ve bağlantısı modele özgüdür. |
| Motor muhafazası | Motoru çevreler ve fan tertibatının yapısal düzenine katkı sağlar. | Servis erişimi ve parça düzeni modele göre değişir. |
| Aydınlatma muhafazası | Işık tertibatını gövdenin altında veya içinde taşır. | Entegre veya takılabilir tasarıma göre biçimi ve bağlantısı değişir. |
| Ampul veya LED modülü | Işığı üretir. | Değiştirilebilir ampul, servis edilebilir LED modülü veya daha bütünleşik bir LED düzeni kullanılabilir. |
| Difüzör veya cam kapak | Işığı örter, dağıtır veya yumuşatır. | Boyut ve bağlantı biçimi mevcut aydınlatma gövdesiyle eşleşmelidir. |
| Kontroller | Fan ve ışık işlevlerini çalıştırır. | Bağımsız kontrol, uzaktan kumanda ve kısma gibi işlevler kontrol mimarisine bağlıdır. |
Parça adının aynı olması, parçaların farklı modeller arasında değiştirilebilir olduğu anlamına gelmez. Özellikle aydınlatma tertibatında fiziksel bağlantı, elektrik bağlantısı ve kontrol desteği birlikte değerlendirilmelidir.

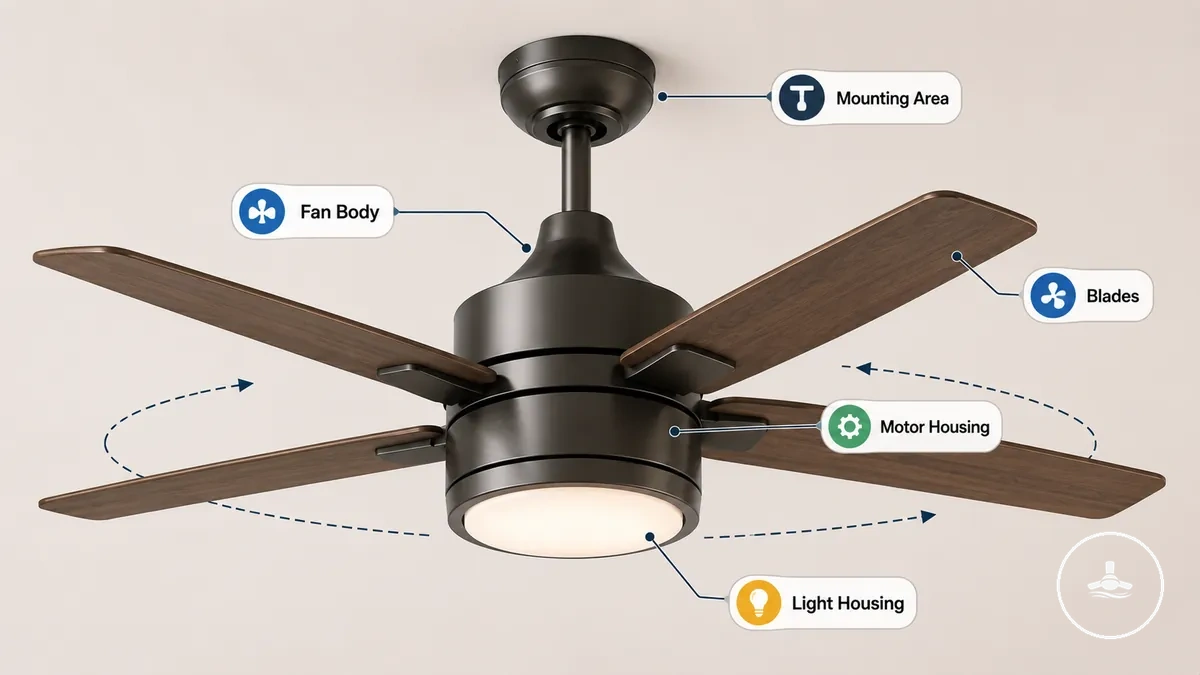

Vantilatör Gövdesi, Kanatlar, Motor Muhafazası ve Aydınlatma Muhafazası
Bu parçalar vantilatörün yapısal ve hava hareketi tarafını oluşturur. Görsel, aydınlatma muhafazasının ana gövdeyle ilişkisini; aşağıdaki kısa eşleştirme ise her parçanın temel görevini gösterir.
- Vantilatör gövdesi
- Ana parçaları bir arada tutar ve aydınlatma tertibatı için yapısal temel oluşturur.
- Kanatlar
- Motorun dönme hareketini oda içi hava hareketine dönüştürür.
- Motor muhafazası
- Motoru çevreler; tasarımı fanın mekanik düzenine göre değişir.
- Montaj noktası
- Takılabilir bir aydınlatma kiti varsa kitin gövdeye nasıl sabitleneceğini belirler.
- Aydınlatma muhafazası
- Işık kaynağını ve kapak/difüzör düzenini taşır; entegre ve takılabilir tasarımlarda farklı olabilir.
Bu parçaların şekli ve yerleşimi standart bir evrensel kalıp değildir; uyumluluk belirli vantilatör tasarımına bağlıdır.

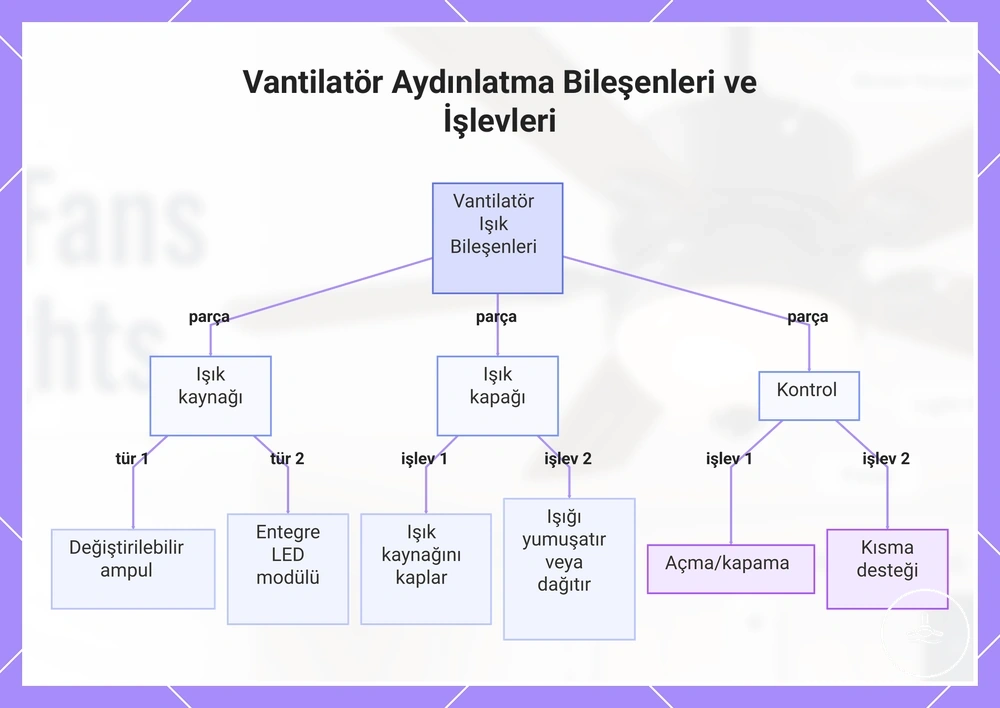

Ampuller, LED Modülleri, Difüzörler ve Kontroller
Aydınlatma tarafında ışık kaynağı, ışığı dağıtan kapak ve kullanıcı kontrolü birlikte çalışır. En önemli ayrım, ışık kaynağının değiştirilebilir ampul mü yoksa entegre LED düzeni mi olduğudur.
- Değiştirilebilir ampul: Duy türü, fiziksel boyut ve üreticinin belirttiği kullanım sınırlarıyla uyumlu bir ampul gerekir.
- LED modülü: Modülün ayrı değiştirilebilir olup olmadığı modele bağlıdır; bazı tasarımlarda aydınlatma tertibatının daha büyük bir bölümünün servis edilmesi gerekir.
- Difüzör veya cam kapak: Işığın dağılımını etkiler ve mevcut gövdeye boyut/bağlantı açısından uymalıdır.
- Kontroller: Açma-kapama, fan hızı ve varsa kısma gibi işlevleri yönetir. Kısma için ışık kaynağı/LED sürücüsü ile kontrolün birlikte uyumlu olması gerekir.
Parlaklık, kısma ve LED'e özgü ayrıntılar için tavan vantilatörlerinde LED ışıklar bölümüne bakın.

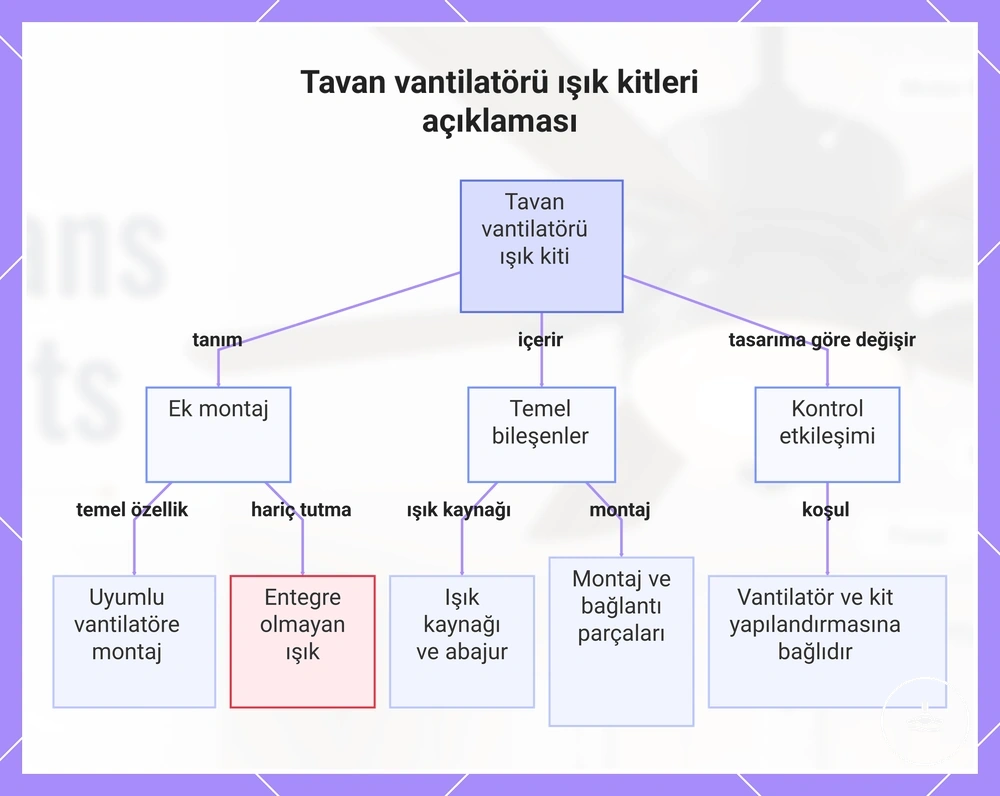

Tavan Vantilatörü Aydınlatma Kitleri
Aydınlatma kiti, bunu destekleyen bir tavan vantilatörüne ayrı bir tertibat olarak takılmak üzere tasarlanmış ışık düzeneğidir. Entegre ışıktan farkı, vantilatörün orijinal gövdesine sonradan bağlanan ayrı bir birim olmasıdır; ancak bu, her kitin her vantilatöre takılabileceği anlamına gelmez.
Aydınlatma kitinin temel parçaları
- Kit gövdesi: Aydınlatma tertibatını taşır.
- Montaj bağlantısı: Kiti vantilatör gövdesine sabitler.
- Elektrik konektörü: Işık tertibatını desteklenen fan bağlantısına bağlar.
- Duy veya LED modülü: Işık kaynağını sağlar.
- Difüzör veya cam kapak: Işık kaynağını örter ve ışığı dağıtır.
Kontrol işlevleri kitin tek başına özelliği değildir; açma-kapama veya kısma gibi özellikler vantilatör, aydınlatma kiti ve kontrol sisteminin birlikte desteklemesine bağlıdır.

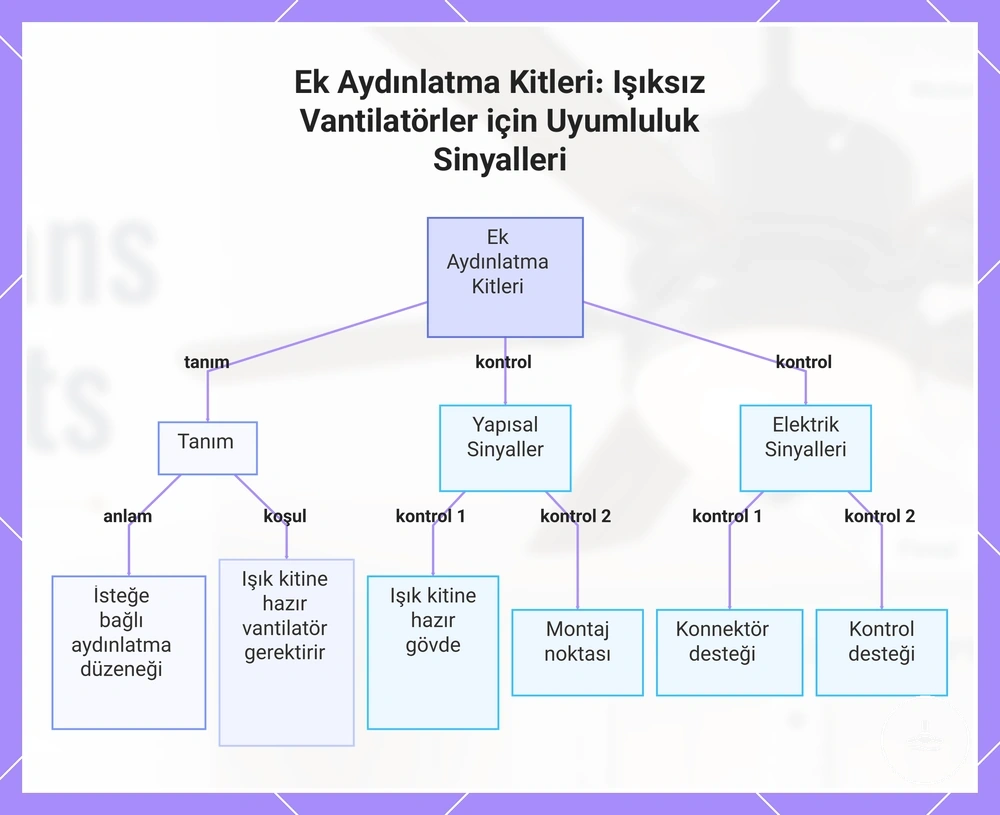

Işıksız Vantilatörler İçin Ek Aydınlatma Kitleri
Işıksız bir vantilatöre aydınlatma eklenebilmesi için vantilatörün baştan itibaren takılabilir bir aydınlatma kitini destekleyecek şekilde tasarlanmış olması gerekir. Çıkarılabilir alt kapak gibi tek bir görsel işaret tek başına yeterli değildir.
- Model desteği: Ürün bilgisi veya üretici dokümantasyonu, aydınlatma kiti desteğini belirtmelidir.
- Montaj noktası: Fan gövdesinde kit için amaçlanmış bir bağlantı düzeni bulunmalıdır.
- Konektör: Elektrik bağlantısı kit ile vantilatörün desteklediği düzen arasında eşleşmelidir.
- Fiziksel boşluk: Kit gövdesi ve difüzör, vantilatörün altındaki alana mekanik olarak uymalıdır.
- Kontrol desteği: Mevcut anahtar, alıcı veya kontrol sistemi eklenen ışık işlevini desteklemelidir.
Bir model bu koşulları destekliyorsa ek kit gerçek bir yükseltme seçeneği olabilir; destek yoksa yalnızca benzer gövde şekline bakarak uyumluluk varsayılmamalıdır.

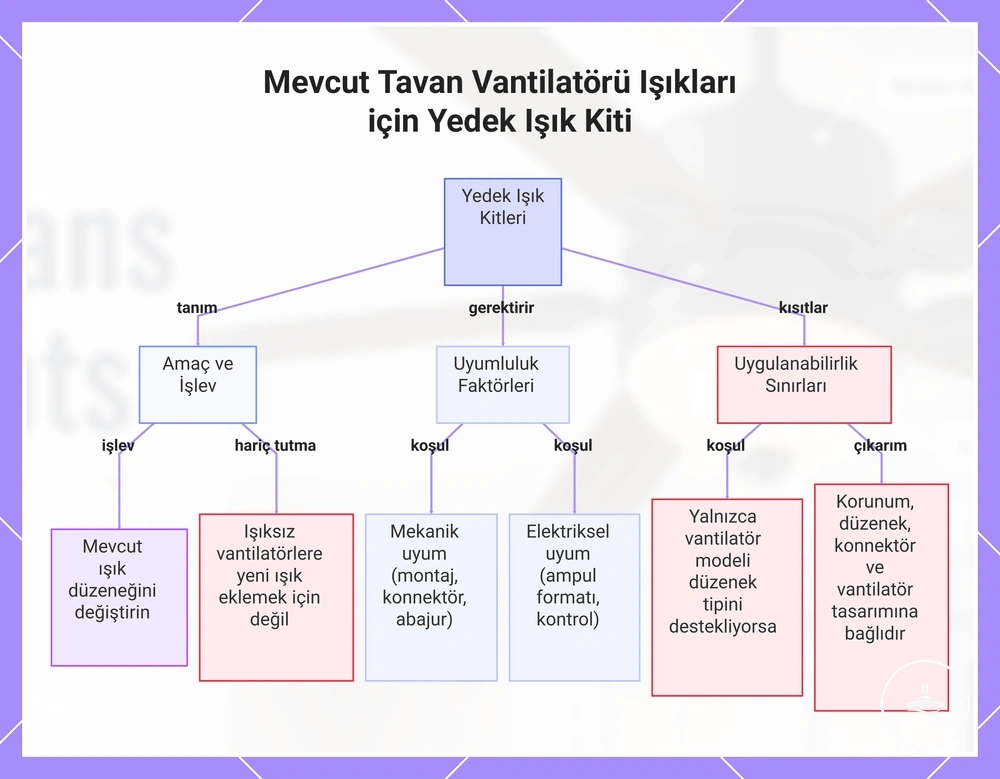

Mevcut Vantilatör Işıkları İçin Yedek Aydınlatma Kitleri
Yedek aydınlatma kiti veya yedek ışık tertibatı, mevcut aydınlatma düzeneğini yenilemek için kullanılır. Bu işlev, başlangıçta aydınlatma için tasarlanmamış bir vantilatöre yeni ışık eklemekten farklıdır.
- Orijinal tertibat türü: Yedek parça, mevcut ışık düzeninin yapısına karşılık gelmelidir.
- Montaj deseni: Bağlantı noktaları ve sabitleme biçimi eşleşmelidir.
- Konektör: Elektrik bağlantısı mevcut vantilatörle uyumlu olmalıdır.
- Işık kaynağı biçimi: Duy, ampul veya LED modülü düzeni orijinal tasarımla uyumlu olmalıdır.
- Difüzör ve boşluk: Kapak boyutu ve bağlantısı mevcut gövdeye uymalıdır.
- Kontrol uyumu: Yedek tertibat, vantilatörün ışık kontrolüyle birlikte çalışacak şekilde desteklenmelidir.
Yedek parçanın fiziksel olarak takılabilmesi, tüm işlevlerin korunacağını tek başına göstermez; özellikle uzaktan kumanda veya kısma gibi işlevler kontrol sistemine bağlıdır.
Entegre Işıklar ve Aydınlatma Kitleri: İki Aydınlatma Biçimi
Entegre ışık ile ayrı aydınlatma kiti aynı amacı — oda aydınlatması — karşılar, ancak vantilatörle ilişkileri farklıdır. Karşılaştırmada asıl ayrım, aydınlatmanın orijinal ürün mimarisinin parçası mı yoksa desteklenen modele takılan ayrı bir tertibat mı olduğudur.
| Özellik | Entegre ışık | Aydınlatma kiti |
|---|---|---|
| Vantilatörle ilişki | Orijinal tasarımın parçası olarak vantilatöre dahil edilir. | Yalnızca destekleyen bir vantilatöre ayrı tertibat olarak takılır. |
| Montaj | Orijinal gövde ve aydınlatma muhafazası tarafından belirlenir. | Modelin sunduğu montaj noktası ve kit bağlantısı eşleşmelidir. |
| Elektrik bağlantısı | Ürünün özgün kablo ve kontrol mimarisine dahildir. | Konektör ve kontrol desteği vantilatörle uyumlu olmalıdır. |
| Değiştirilebilirlik | Ampul, LED modülü veya tüm aydınlatma tertibatının servis biçimi modele bağlıdır. | Kit veya kit parçaları yalnızca model ve tertibat bunu destekliyorsa değiştirilebilir. |
| Tasarım esnekliği | Görünüm genellikle vantilatörün özgün tasarımına bağlıdır. | Desteklenen kit seçenekleri varsa ayrı tertibat seçimine izin verebilir. |
| Ana uyumluluk sorusu | “Bu entegre parçanın servis/yedek desteği nedir?” | “Bu model bu kiti mekanik, elektriksel ve kontrol açısından destekliyor mu?” |
Bu tablo bir “kazanan” seçmez; doğru biçim, mevcut vantilatörün tasarımına ve kullanıcının yeni bir ünite mi yoksa desteklenen bir ek/yedek tertibat mı değerlendirdiğine bağlıdır. Daha ayrıntılı karşılaştırma için entegre ışıklar ve aydınlatma kitleri karşılaştırmasına (İngilizce) bakın.
Dahili Entegre Aydınlatma Tertibatları
Entegre aydınlatma tertibatı, ayrı bir kit olarak eklenmez; vantilatörün orijinal gövde ve kontrol tasarımının parçasıdır. Işık kaynağı değiştirilebilir ampul, LED modülü veya modele özgü başka bir bütünleşik düzen olabilir.
- Yapı: Işık kaynağı, muhafaza ve difüzör orijinal vantilatör tasarımına göre konumlandırılır.
- Bakım: Difüzörün, ampulün veya LED modülünün erişilebilirliği modele göre değişir.
- Değiştirme sınırı: “Entegre” olması parçanın kesinlikle değiştirilemez olduğu anlamına gelmez; hangi parçanın servis edilebildiğini ürün tasarımı belirler.
Uyumlu Vantilatörlere Takılan Ayrı Aydınlatma Kitleri
Ayrı aydınlatma kitleri, yalnızca vantilatör bu tür bir ek tertibatı kabul edecek şekilde tasarlandığında kullanılır. Kitin uygunluğu tek bir ölçüte değil, birlikte çalışan birkaç koşula dayanır.
- Destek: Vantilatör modeli takılabilir aydınlatma kitini desteklemelidir.
- Mekanik eşleşme: Montaj noktası, kit gövdesi ve gerekli boşluk uyumlu olmalıdır.
- Elektrik eşleşmesi: Konektör ve ışık kaynağı düzeni desteklenen yapılandırmaya uygun olmalıdır.
- Kontrol eşleşmesi: Anahtar, uzaktan kumanda veya duvar kontrolü beklenen ışık işlevlerini desteklemelidir.
Aydınlatma kiti evrensel bir aksesuar değildir; uygunluk, belirli vantilatör modeli ve kit yapılandırması için doğrulanmalıdır.
Tavan Vantilatörü Aydınlatma Tertibatlarında Değiştirilebilir Parçalar
Bir parçanın değiştirilebilir olması, o parçanın yalnızca fiziksel olarak sökülebilmesine değil, mevcut vantilatör ve aydınlatma tertibatının ilgili yedeği desteklemesine bağlıdır. Aşağıdaki tablo parça türünü, değiştirme koşulunu ve kontrol edilmesi gereken noktayı birlikte gösterir.
| Parça | Değiştirme koşulu | Kontrol edilmesi gereken |
|---|---|---|
| Ampul | Tertibat değiştirilebilir ampul kullanıyorsa kullanıcı tarafından değiştirilebilir olabilir. | Duy türü, fiziksel boyut, üreticinin belirttiği kullanım sınırları ve varsa kısma uyumu. |
| LED modülü | Yalnızca tasarım modül değişimine izin veriyorsa ayrı parça olarak değiştirilebilir. | Modele özgü modül/bağlantı ve gerekiyorsa sürücü uyumu. |
| Difüzör veya cam kapak | Bağlantı biçimi ve ölçüler mevcut muhafazayla eşleşiyorsa değiştirilebilir. | Çap/ölçü, bağlantı yöntemi ve fiziksel boşluk. |
| Duy | Tertibatın servis edilebilir yapıda olması ve uyumlu yedek parçanın bulunması gerekir. | Duy tipi, bağlantı ve mevcut aydınlatma tasarımı. |
| Çekme zinciri mekanizması | Kontrol tasarımı ayrı mekanizma değişimine izin veriyorsa değiştirilebilir olabilir. | Fan/ışık kontrol işlevi ve modele uygun mekanizma. |
| Uzaktan kumanda alıcısı | Alıcı ayrı bir servis parçasıysa ve vantilatör sistemi uyumlu alıcıyı destekliyorsa değiştirilebilir. | Fan motoru, ışık çıkışı ve kumanda sistemiyle uyumluluk. |
| Aydınlatma kiti gövdesi | Vantilatör o kit veya yedek tertibatı destekliyorsa değiştirilebilir. | Montaj noktası, konektör, boyut ve kontrol desteği. |
Entegre ve takılabilir tasarımların servis sınırları farklı olabilir. Bu nedenle yedek parça seçerken parça adı yerine model + bağlantı + kontrol uyumu birlikte değerlendirilmelidir.

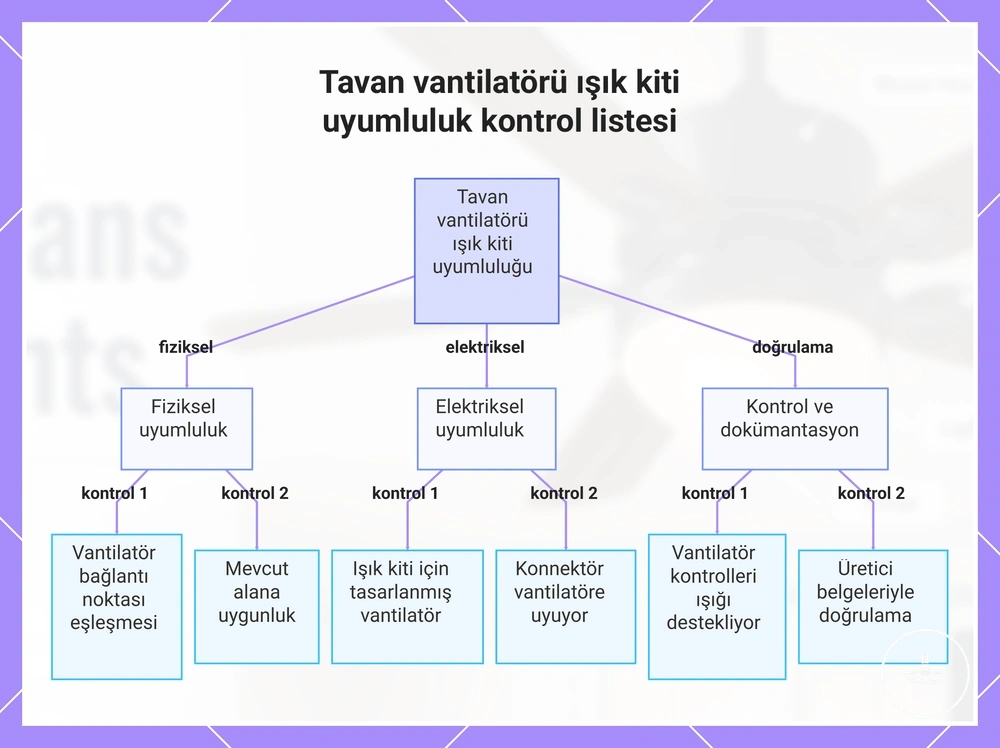

Aydınlatma Kitleri için Temel Uyumluluk Koşulları
Aydınlatma kiti uyumluluğu yalnızca görünüşe veya tek bir montaj ayrıntısına göre belirlenmez. Model desteği, mekanik bağlantı, elektrik bağlantısı, fiziksel boşluk ve kontrol desteği birlikte uygun olmalıdır.
| Kontrol alanı | Uyumlu sayılmak için | Tek başına neyi kanıtlamaz? |
|---|---|---|
| Model desteği | Vantilatörün aydınlatma kiti kullanımını desteklemesi gerekir. | Benzer görünüm veya çıkarılabilir kapak, tek başına kit desteğini kanıtlamaz. |
| Montaj ve gövde | Montaj deseni, kit gövdesi ve fiziksel boşluk eşleşmelidir. | Kitin yerine oturması elektrik veya kontrol uyumunu kanıtlamaz. |
| Elektrik konektörü | Konektör ve aydınlatma tertibatının elektrik düzeni fanın desteklediği yapıyla eşleşmelidir. | Benzer bir konektör, tüm ışık işlevlerinin çalışacağını tek başına göstermez. |
| Işık kaynağı | Duy/ampul veya LED modülü düzeni kit ve vantilatör tasarımıyla uyumlu olmalıdır. | Aynı ışık kaynağı türü, montaj uyumunu kanıtlamaz. |
| Kontrol sistemi | Anahtar, alıcı veya duvar kontrolü takılan ışığı ve beklenen işlevleri desteklemelidir. | Açma-kapamanın çalışması, kısma gibi ek işlevlerin de desteklendiğini göstermez. |
Uyumluluk ancak bu koşullar birlikte değerlendirildiğinde anlamlıdır. Daha geniş seçim ölçütleri için seçimden önce karşılaştırılacak özellikler listesine (İngilizce) bakın.
Vantilatörün Aydınlatma Kiti Desteği
İlk kontrol, vantilatörün takılabilir bir aydınlatma tertibatını kabul edecek şekilde tasarlanıp tasarlanmadığıdır. Fiziksel belirtiler yardımcı olabilir, ancak model desteğini tek başına doğrulamaz.
- Ürün veya model bilgisi: Aydınlatma kiti desteği açıkça belirtilmiş olmalıdır.
- Modele özgü dokümantasyon: Uyumlu kit veya aydınlatma seçeneği varsa bunu doğrulayan en güçlü başvuru noktasıdır.
- Montaj noktası: Kit için amaçlanmış bağlantı, yapısal desteğin bir işaretidir ancak tek başına yeterli değildir.
- Konektör: Uygun bağlantının bulunması elektriksel hazırlığın bir işaretidir; yine de model desteğiyle birlikte değerlendirilmelidir.
- Kontrol desteği: Ek ışığın hangi kontrolle ve hangi işlevlerle çalışacağı ürün tasarımıyla uyumlu olmalıdır.
Destek belirtilmiyorsa, gövde benzerliğini uyumluluk olarak yorumlamayın.
Montaj, Konektör, Difüzör ve Kontrol Uyumu
Model desteği doğrulandıktan sonra fiziksel, elektriksel ve kontrol uyumları ayrı ayrı kontrol edilir. Bir alandaki eşleşme, diğer alanların da uyumlu olduğunu garanti etmez.
| Uyum alanı | Ne eşleşmeli? | Pratik sonuç |
|---|---|---|
| Montaj | Bağlantı noktası, delik/desen düzeni ve kit gövdesi. | Kit mekanik olarak güvenli ve doğru konumda bağlanabilmelidir. |
| Konektör | Fan tarafındaki bağlantı ile kit tarafındaki elektrik bağlantısı. | Yalnızca fiziksel olarak benzemek yerine elektriksel olarak amaçlanan eşleşme gerekir. |
| Difüzör ve boşluk | Kapak boyutu, bağlantı biçimi ve çevredeki fiziksel alan. | Kapak fan gövdesine veya çevredeki parçalara engel olmadan yerleşmelidir. |
| Işık kaynağı | Ampul/duy ya da LED modülü ve ilgili sürücü düzeni. | Işık kaynağı kitin ve fanın desteklediği yapılandırmada çalışmalıdır. |
| Kontrol | Anahtar, uzaktan kumanda alıcısı, duvar kontrolü ve varsa kısma işlevi. | Beklenen işlevlerin çalışması kontrol sisteminin uyumluluğuna bağlıdır. |
Örneğin bir kit montaj noktasına uyabilir, ancak konektörü veya kontrol sistemi uyumsuz olabilir. Bu nedenle son karar, yalnızca fiziksel yerleşime değil tüm uyum zincirine dayanmalıdır.
Işıklı Tavan Vantilatörlerinde Kablo ve Kontrol Bağlamı
Kontrol düzeni, fan motoru ile ışığın birlikte mi yoksa bağımsız mı çalışabildiğini etkiler. Bu bölüm yalnızca işlevsel ilişkiyi açıklar; belirli bir ev tesisatı için bağlantı veya kurulum talimatı vermez.
| Kontrol yapılandırması | Kavramsal etki |
|---|---|
| Tek duvar anahtarı | Kurulu sisteme bağlı olarak tüm üniteye enerji verebilir; fan ve ışığın ayrı yönetimi fanın kendi alıcısı veya yerleşik kontrolleri üzerinden yapılabilir. |
| Ayrı fan ve ışık kontrolleri | Fan motoru ile aydınlatma, vantilatör ve tesisat bu ayrımı desteklediğinde bağımsız olarak yönetilebilir. |
| Uzaktan kumanda alıcısı | Uyumlu bir alıcı, kumanda komutlarını fan hızına ve ışık işlevlerine dönüştürür. |
| Duvar kontrolü | Yalnızca vantilatörün kontrol sistemiyle uyumlu olduğunda ilgili fan ve ışık işlevlerini yönetir. |
| Çekme zinciri | Bu mekanizmayı kullanan tasarımlarda fanı, ışığı veya her ikisini yerel olarak çalıştırabilir. |
| Kısma | Kısılabilir ışık kaynağı/LED sürücüsü ve uyumlu kontrol birlikte gerektiğinden, yalnızca ışığın LED olması kısma desteğini garanti etmez. |
Kurulum sınırı: Mevcut kablo düzeni, alıcı veya kontrol cihazı modele göre değişebilir. Belirli bağlantı adımları için vantilatörün ve kontrol ekipmanının modele özgü talimatları esas alınmalıdır.
Kablo ve kontrol yapısı, “ışıklı tavan vantilatörü nedir?” sorusunun tanımından çok, seçilen modelin nasıl çalıştırılacağını belirleyen model ve kurulum bağlamıdır.
