Lumière du ventilateur de plafond qui ne fonctionne pas : causes, comportement du système et portée du dépannage
Si le ventilateur tourne mais que la lumière reste éteinte, commencez par la commande d’éclairage et la source lumineuse (ampoule ou module LED) avant d’examiner le câblage ou l’électronique interne. Si ni le ventilateur ni la lumière ne fonctionnent, vérifiez d’abord l’alimentation et les commandes générales ; coupez l’alimentation avant toute inspection du câblage et arrêtez l’utilisation en présence d’odeur de brûlé, d’étincelles, de surchauffe ou de conducteurs exposés.
Assistant de diagnostic : quelle zone vérifier en premier ?
Choisissez le comportement observé. Le résultat indique une priorité de vérification, pas un diagnostic certain : plusieurs défauts peuvent produire le même symptôme.
Priorité initiale : circuit d’éclairage dédié.
- Vérifier la commande d’éclairage et, si elle est remplaçable, la source lumineuse.
- Si le symptôme persiste, couper l’alimentation avant d’inspecter les connexions accessibles.
- Si aucune cause simple n’apparaît, le récepteur, le driver LED ou le module de commande peut nécessiter un diagnostic qualifié.
Ne démontez pas de connexions sous tension. Une odeur de brûlé, des étincelles, une surchauffe, des fils exposés ou un luminaire instable imposent d’arrêter l’utilisation et de faire contrôler l’installation.
Pour les ventilateurs de plafond avec lumière, la méthode la plus efficace consiste à suivre la chaîne alimentation → commande → câblage → source lumineuse / électronique et à utiliser le comportement du ventilateur comme indice pour savoir si la panne touche l’ensemble de l’appareil ou seulement le circuit d’éclairage.

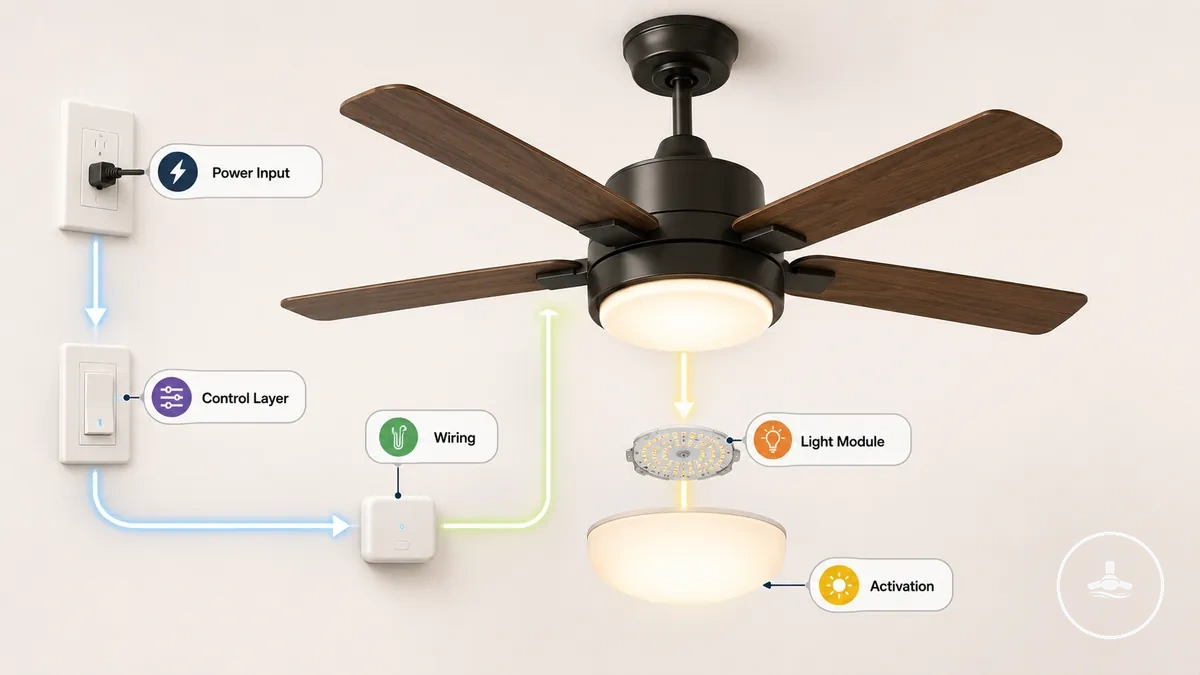

Comprendre pourquoi une lumière de ventilateur de plafond cesse de fonctionner et comment le système d'éclairage est structuré
Le système d’éclairage d’un ventilateur de plafond fonctionne comme une chaîne : l’électricité doit atteindre l’appareil, une commande doit autoriser l’éclairage, les connexions doivent rester continues et la source lumineuse doit convertir l’énergie en lumière. Sur les ventilateurs de plafond avec lumière, la conception exacte varie, mais ces fonctions restent distinctes.
Alimentation
Le circuit et le disjoncteur fournissent l’énergie à l’appareil.
Commande
Interrupteur mural, chaîne, télécommande ou commande intégrée demande l’allumage.
Chemin électrique
Les connexions et conducteurs transmettent l’alimentation ou le signal jusqu’au kit lumineux.
Source lumineuse
Ampoule, module LED et, selon le modèle, driver LED produisent l’éclairage visible.
Un même symptôme peut venir de plusieurs maillons. Le fait que le moteur tourne ne prouve donc pas que le circuit d’éclairage est alimenté correctement ; il indique surtout que l’appareil reçoit au moins une partie de son alimentation et que la panne peut être localisée dans la branche dédiée à la lumière.

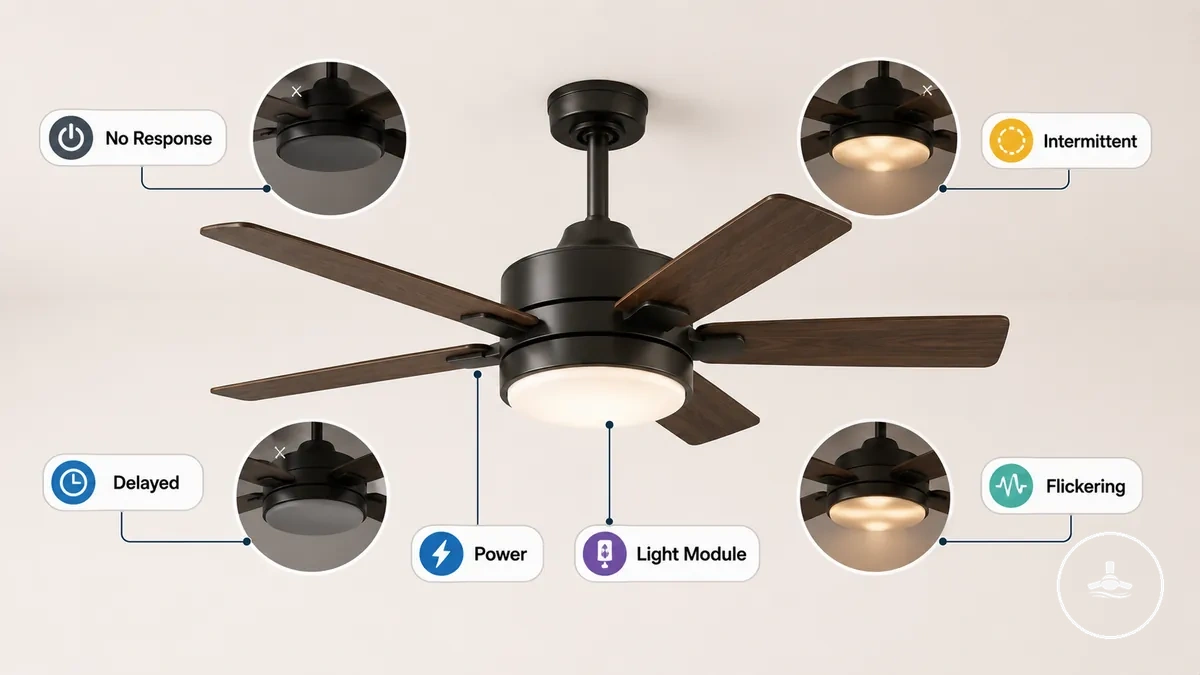

Symptômes courants lorsqu'une lumière de ventilateur de plafond cesse de fonctionner ou devient non réactive
Le comportement observé sert d’indice pour choisir la première zone à contrôler, sans identifier à lui seul la cause. Si la lumière clignote au lieu de rester stable, consultez aussi la lumière du ventilateur de plafond qui clignote.
| Symptôme | Ce qu’il suggère en priorité | Première vérification utile |
|---|---|---|
| Aucune réponse | Alimentation, commande ou circuit d’éclairage interrompu. | Comparer le comportement du ventilateur et de la lumière, puis vérifier les commandes accessibles. |
| Ventilateur actif, lumière éteinte | Défaut plus probablement limité à la branche d’éclairage. | Commande d’éclairage, ampoule ou module LED, puis connexions de la branche lumineuse. |
| Éclairage intermittent | Connexion instable, récepteur ou électronique d’éclairage. | Observer si le défaut varie avec les commandes ; couper l’alimentation avant toute inspection des connexions. |
| Activation retardée | Commande/récepteur ou électronique du module LED à examiner. | Comparer plusieurs allumages et vérifier si d’autres fonctions répondent normalement. |
| Scintillement | Source lumineuse, contact, commande ou driver LED selon le modèle. | Vérifier la source compatible et les commandes ; ne pas manipuler le câblage sous tension. |

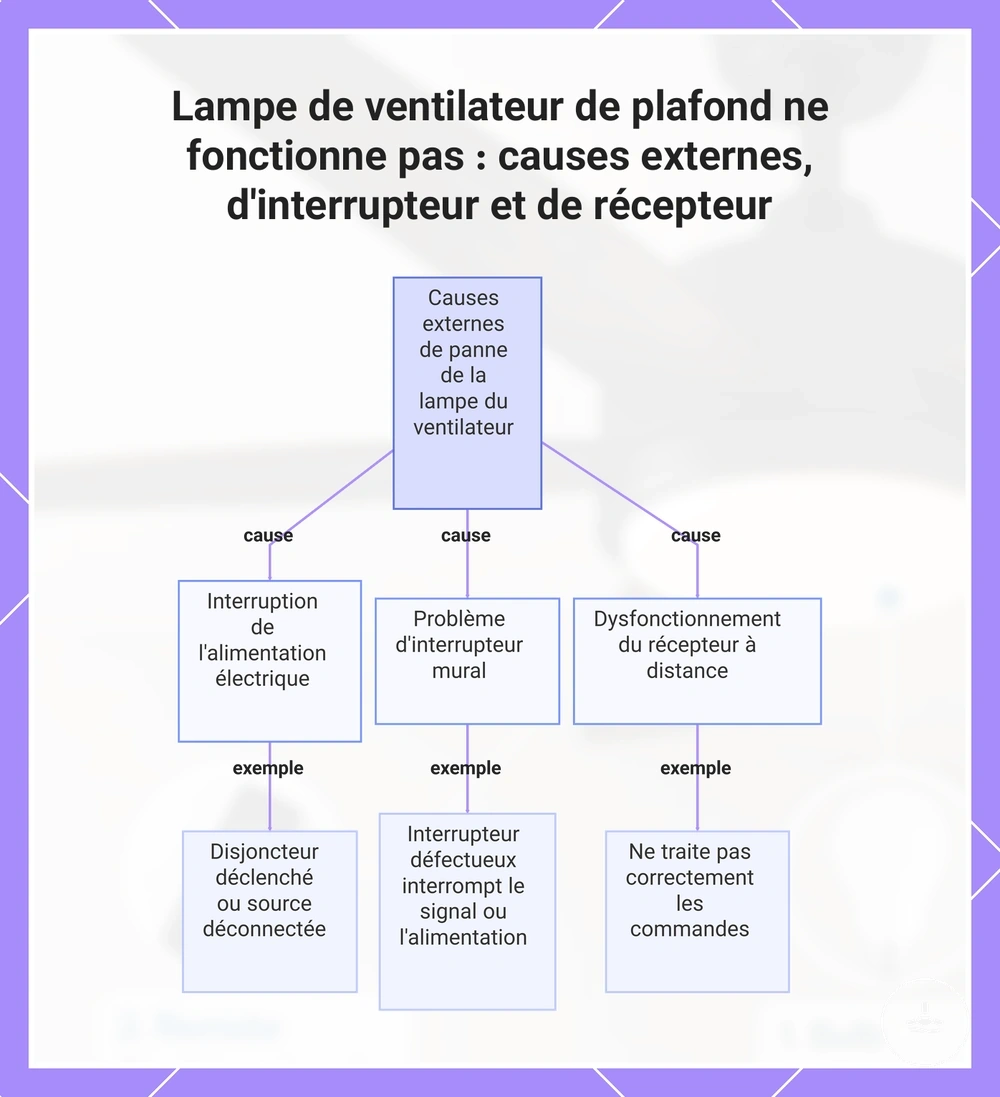

Problèmes d'alimentation électrique, d'interrupteur mural et de récepteur de télécommande affectant le fonctionnement de la lumière du ventilateur de plafond
Si l’interruption se produit avant le module lumineux, la lumière peut rester éteinte alors que le kit d’éclairage lui-même est intact. Le disjoncteur, l’interrupteur mural, la télécommande et son récepteur constituent donc des points de contrôle distincts.
| Élément | État ou défaut possible | Indice pratique | Action de faible risque |
|---|---|---|---|
| Alimentation générale | Circuit coupé ou disjoncteur déclenché. | Ventilateur et lumière peuvent être tous deux inactifs. | Vérifier la position des commandes et du disjoncteur sans démonter l’appareil. |
| Interrupteur mural | Commande non activée ou défaillante. | La lumière ne répond pas à la commande murale. | Vérifier la position et le comportement normal de l’interrupteur ; toute mesure électrique sous tension doit être réservée à une personne qualifiée. |
| Télécommande | Pile déchargée, perte d’appairage ou commande non transmise, selon le système. | Aucune fonction télécommandée ne répond, ou seule la commande de lumière échoue. | Vérifier la pile et la procédure d’appairage du fabricant lorsque le modèle en utilise une. |
| Récepteur | Le signal est reçu de façon incorrecte ou la sortie d’éclairage ne commute plus. | Le ventilateur peut répondre tandis que la lumière reste inactive. | Après les contrôles simples, confier l’accès au récepteur ou au câblage à une personne compétente si un démontage est nécessaire. |
Le point clé est de distinguer une panne d’alimentation globale d’une panne de la commande d’éclairage. Cette distinction évite de remplacer l’ampoule ou le module LED alors que le courant ou le signal de commande n’arrive pas jusqu’à lui.

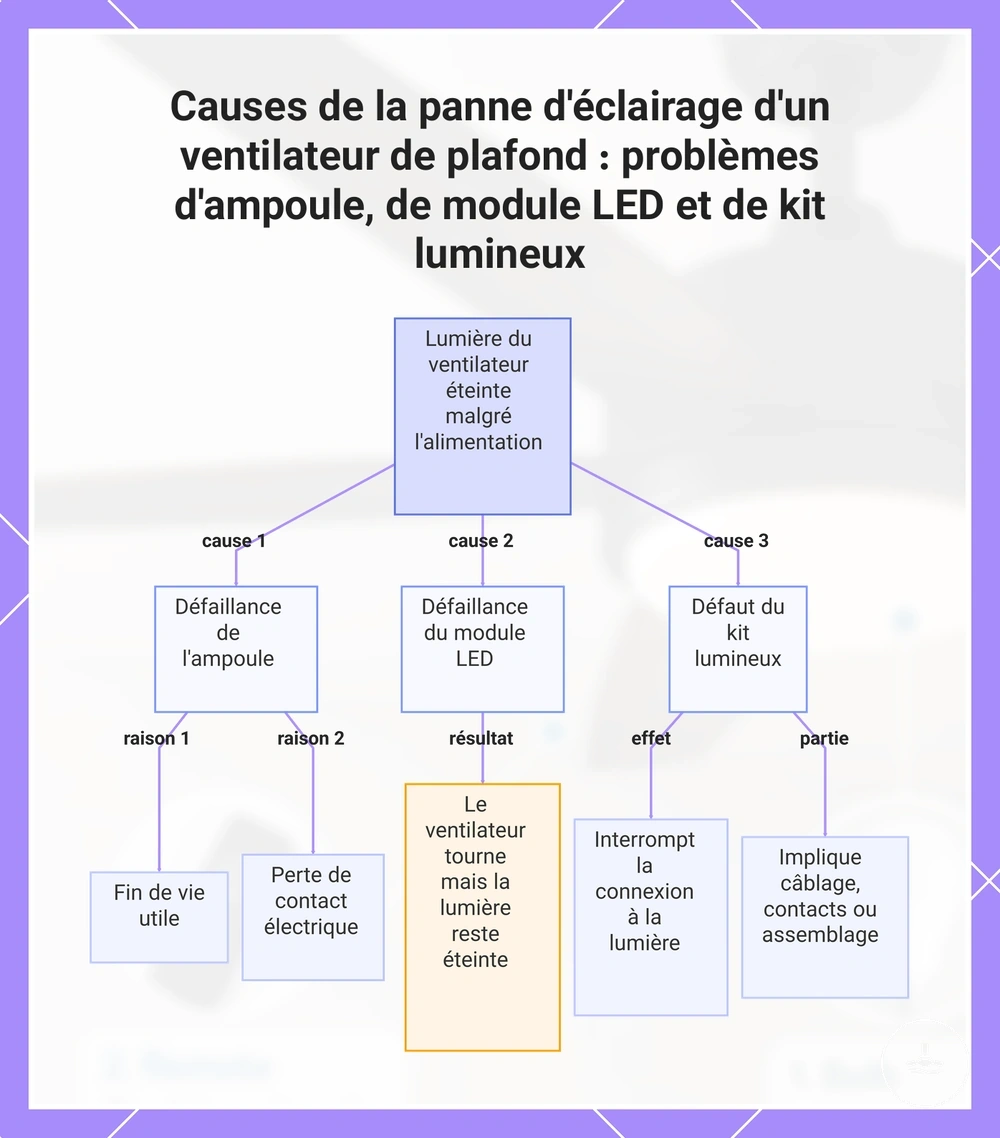

Défaillances de l'ampoule, du module LED et du kit lumineux entraînant une perte totale de lumière
Lorsque l’alimentation et la commande semblent disponibles, la panne peut se situer dans la source lumineuse ou dans l’ensemble qui l’alimente. La marche à suivre dépend surtout de la conception : ampoule remplaçable ou module LED intégré.
| Composant | Valeur / état à identifier | Effet possible | Décision pratique |
|---|---|---|---|
| Ampoule remplaçable | Fonctionnelle, correctement installée et compatible avec le luminaire. | Aucune lumière si l’ampoule est en fin de vie ou si le contact n’est pas établi. | Avec l’alimentation coupée et l’ampoule refroidie, vérifier l’installation ou essayer une ampoule compatible connue comme fonctionnelle. |
| Module LED intégré | Module faisant partie de l’ensemble lumineux, souvent non équivalent à une ampoule standard. | Le ventilateur peut continuer à tourner alors que l’éclairage reste indisponible. | Identifier la référence du ventilateur ou du module avant tout remplacement ; la pièce compatible dépend du modèle. |
| Kit lumineux | Connexions, contacts et ensemble mécanique/électrique en état. | Une rupture interne peut couper toute la branche d’éclairage. | Si l’inspection exige d’ouvrir le boîtier ou d’accéder à des conducteurs, couper l’alimentation et faire intervenir une personne qualifiée si nécessaire. |
Le remplacement d’un module LED intégré n’est pas universel : la compatibilité est spécifique au modèle, aux connexions et à l’électronique du ventilateur. Évitez donc de substituer une pièce uniquement parce qu’elle a une forme similaire.

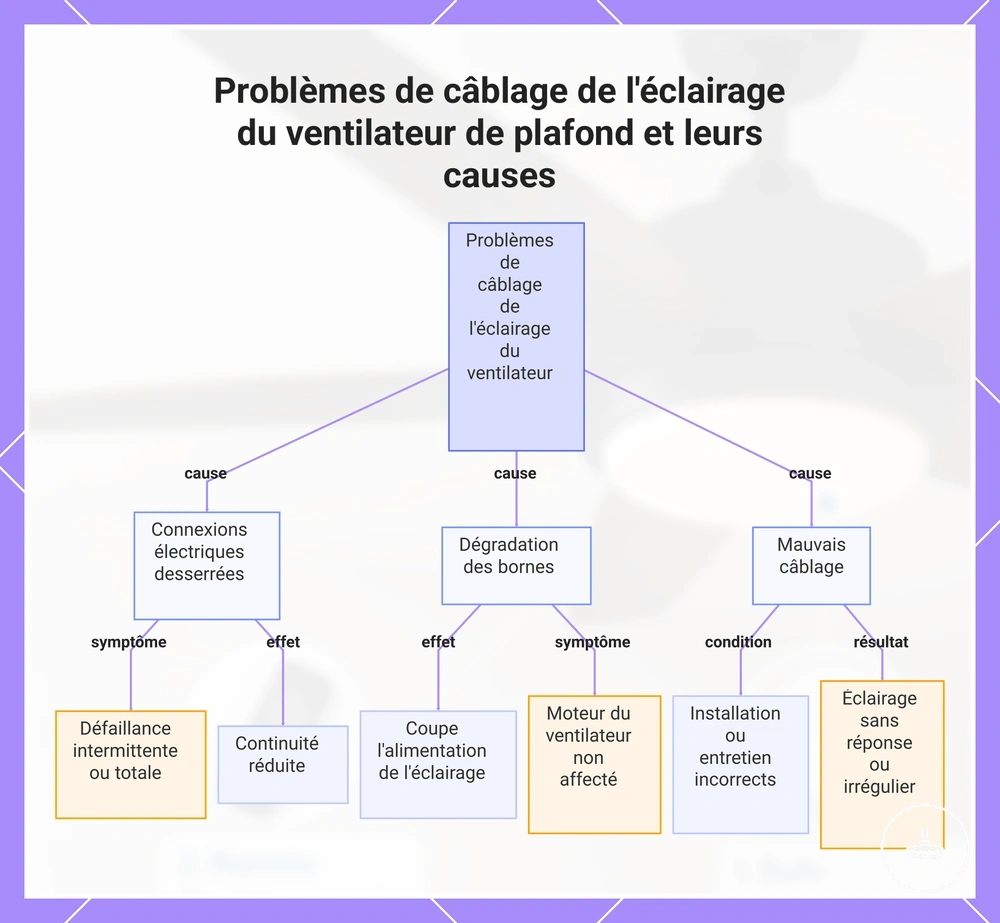

Problèmes de câblage et connexions électriques desserrées dans les circuits d'éclairage du ventilateur de plafond
Une panne intermittente ou complète peut apparaître lorsqu’une connexion n’assure plus la continuité du circuit d’éclairage. Pour un contexte d’installation plus large, consultez les exigences de câblage. Toute inspection de connexions doit se faire alimentation coupée.
| Problème | Symptôme possible | Ce qu’il faut vérifier hors tension | Limite |
|---|---|---|---|
| Connexion desserrée | Fonctionnement intermittent ou perte totale de lumière. | Connecteurs et bornes accessibles qui semblent desserrés ou mal engagés. | Ne pas toucher un conducteur endommagé ou exposé. |
| Borne ou conducteur détérioré | Éclairage instable, échauffement, marques ou panne persistante. | Traces visibles de détérioration, décoloration ou dommage mécanique. | Odeur de brûlé, surchauffe ou traces de brûlure : arrêter l’utilisation et faire contrôler l’installation. |
| Câblage incorrect | Lumière non réactive après installation, entretien ou modification. | Correspondance avec le schéma du fabricant, sans modifier les connexions au hasard. | Si le schéma n’est pas clair ou si une mesure électrique est nécessaire, faire appel à un électricien. |

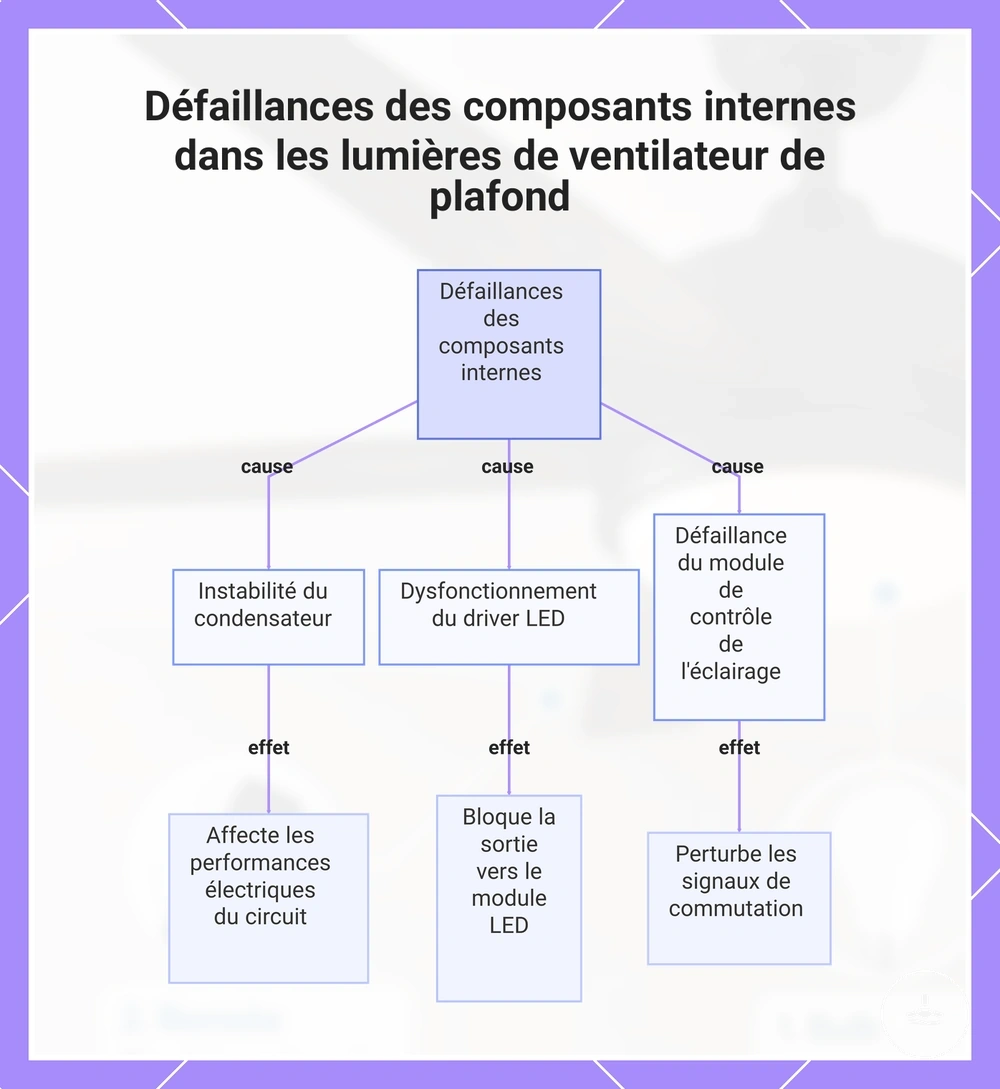

Défaillances de composants internes incluant le condensateur, le driver LED et le module de commande d'éclairage
Après les contrôles simples, un défaut peut rester dans l’électronique interne. Ces composants ne sont pas présents ni câblés de la même façon sur tous les ventilateurs ; leur rôle doit donc être interprété selon le schéma du modèle.
| Composant | Rôle pertinent | Défaillance possible | Interprétation |
|---|---|---|---|
| Driver LED | Adapte et régule l’alimentation nécessaire au module LED. | Absence de lumière, scintillement ou fonctionnement instable. | À suspecter surtout avec un module LED intégré après exclusion des causes d’alimentation, de commande et de connexions accessibles. |
| Module de commande / récepteur | Traite les commandes et commute les fonctions du ventilateur et de la lumière. | La lumière peut ne plus répondre alors que le moteur reste commandable. | Une réponse normale du ventilateur n’exclut pas une défaillance de la sortie dédiée à la lumière. |
| Condensateur | Présent dans certains circuits de commande ou d’alimentation, mais pas systématiquement dans la branche d’éclairage. | S’il appartient réellement au circuit concerné, sa défaillance peut perturber le fonctionnement électronique. | Ne pas l’attribuer à la panne sans schéma ou diagnostic du modèle ; les condensateurs du moteur ne sont pas automatiquement la cause d’une panne de lumière. |
Si l’accès à ces composants exige l’ouverture du boîtier électrique ou des mesures sur le secteur, la vérification dépasse le simple dépannage visuel. La bonne décision consiste alors à identifier le modèle et le composant concerné avant tout remplacement.

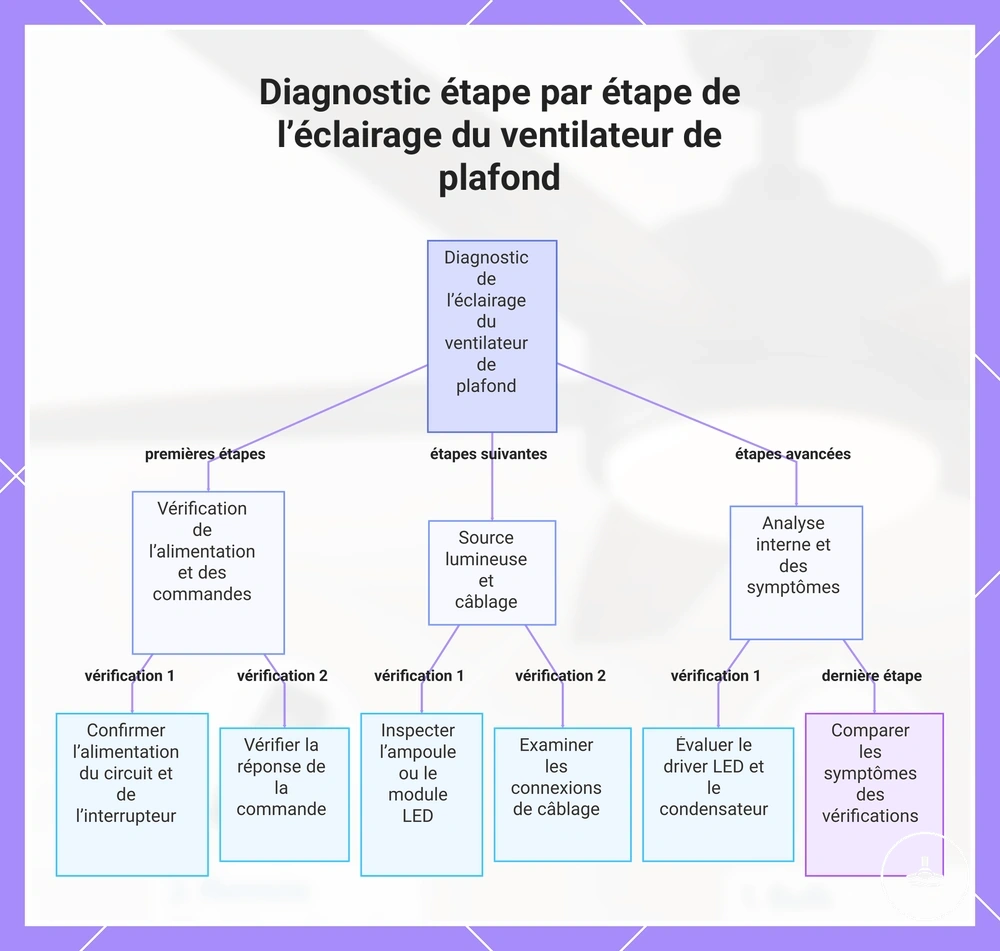

Processus de dépannage étape par étape pour diagnostiquer les pannes de lumière du ventilateur de plafond
Le dépannage est plus fiable lorsqu’il va du contrôle le moins invasif vers le plus technique. Le nettoyage et l’entretien réguliers peuvent faciliter une inspection visuelle, mais ils ne remplacent pas les précautions électriques.
- Comparer ventilateur et lumière. Si les deux sont inactifs, commencer par l’alimentation générale et les commandes. Si le ventilateur tourne mais pas la lumière, concentrer d’abord le diagnostic sur la branche d’éclairage.
- Vérifier les commandes accessibles. Confirmer la position de l’interrupteur mural, le fonctionnement de la chaîne de tirage et, le cas échéant, la pile ou l’appairage de la télécommande selon les instructions du fabricant.
- Contrôler la source lumineuse. Pour une ampoule remplaçable, couper l’alimentation, laisser refroidir puis vérifier l’installation ou essayer une ampoule compatible fonctionnelle. Pour un module LED intégré, relever la référence du modèle plutôt que d’adapter une pièce au hasard.
- Couper l’alimentation avant d’ouvrir ou d’inspecter les connexions. Rechercher uniquement des signes visibles : connecteur desserré, borne détériorée, conducteur endommagé ou trace d’échauffement.
- Arrêter si le défaut nécessite des mesures électriques ou l’accès à l’électronique interne. Le récepteur, le driver LED ou un module de commande peut être impliqué, mais le remplacement doit correspondre au modèle et au diagnostic.
- Recouper le symptôme avec les résultats. Une seule observation ne confirme pas une cause ; la combinaison « comportement du ventilateur + comportement de la lumière + résultat des vérifications » permet de réduire les possibilités.
Vérifications de sécurité et quand appeler un électricien pour les problèmes de lumière du ventilateur de plafond
La sécurité prime sur l’identification de la panne. Consultez aussi la liste de contrôle de sécurité. Les signes ci-dessous indiquent soit un arrêt immédiat, soit une limite claire au dépannage domestique.
- Conducteurs exposés ou endommagés : couper l’alimentation et ne pas toucher les parties conductrices.
- Odeur de brûlé, étincelles, surchauffe ou traces de brûlure : arrêter l’utilisation et faire contrôler l’appareil ou le circuit.
- Ventilateur ou kit lumineux instable : ne pas poursuivre l’utilisation tant que la fixation et l’assemblage n’ont pas été vérifiés.
- Disjoncteur qui déclenche de façon répétée : ne pas le réarmer en boucle ; faire rechercher la cause du défaut.
- Cause non identifiée après les contrôles simples : si le diagnostic exige l’ouverture du boîtier électrique, des mesures sous tension ou la réparation du câblage, faire appel à un électricien qualifié.
